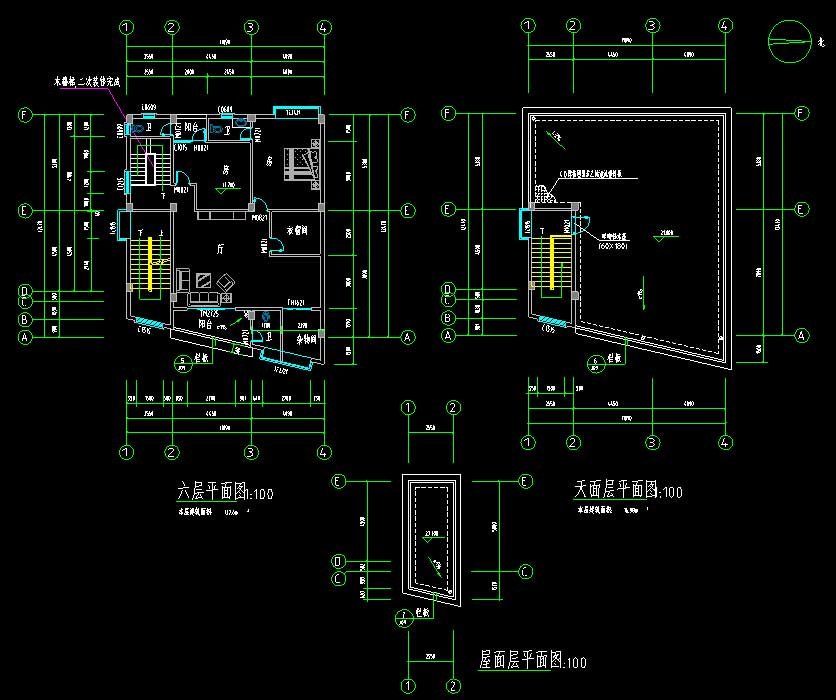

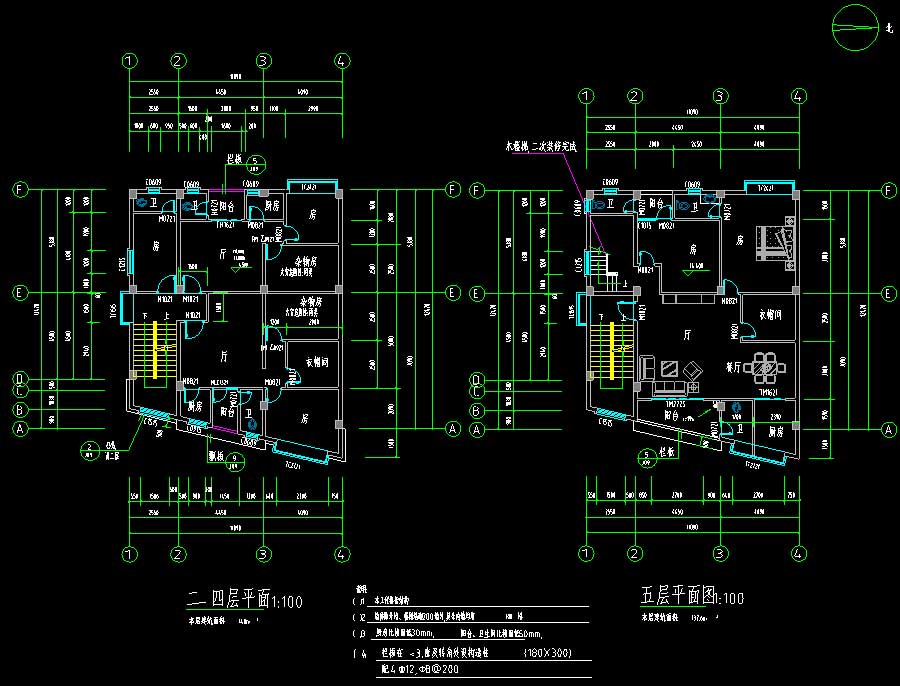

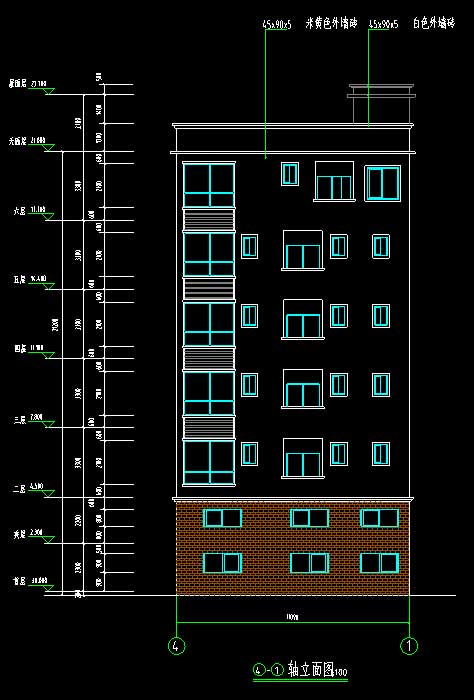

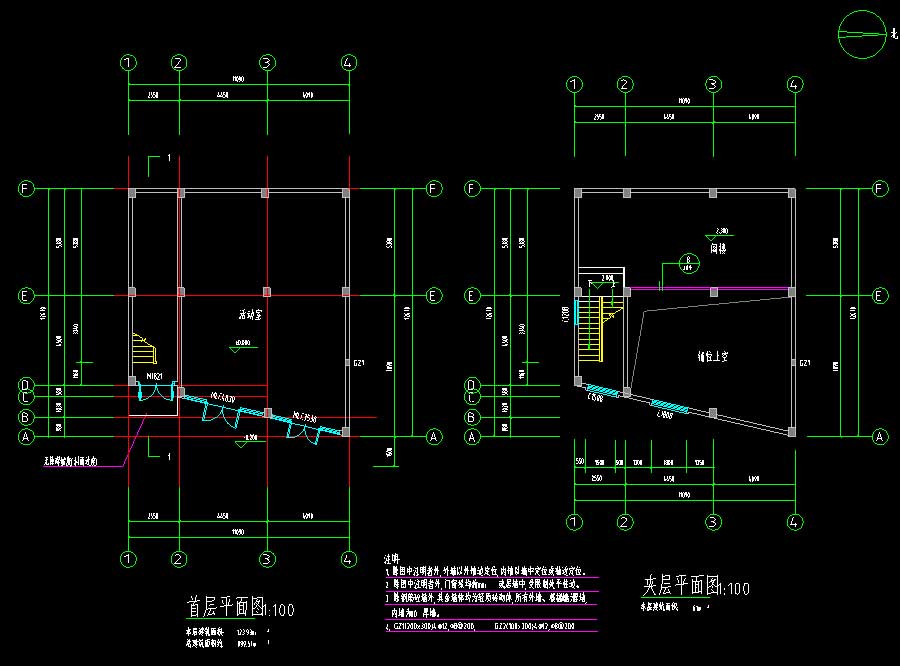

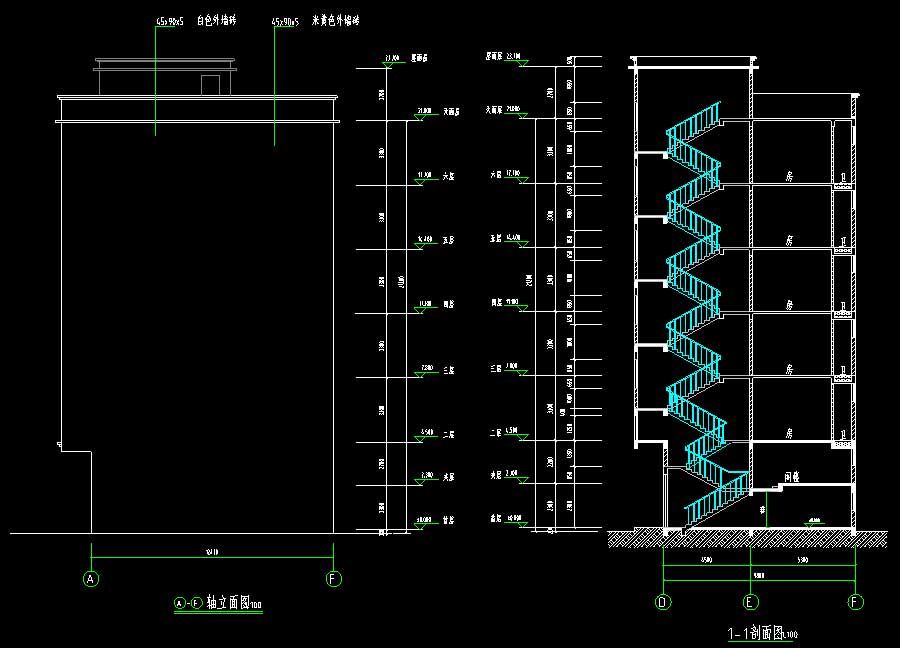

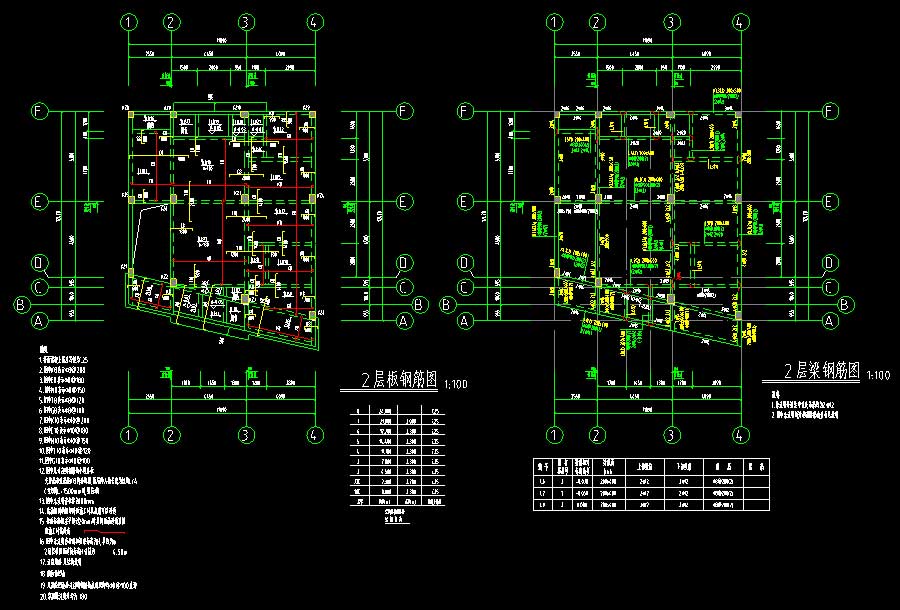

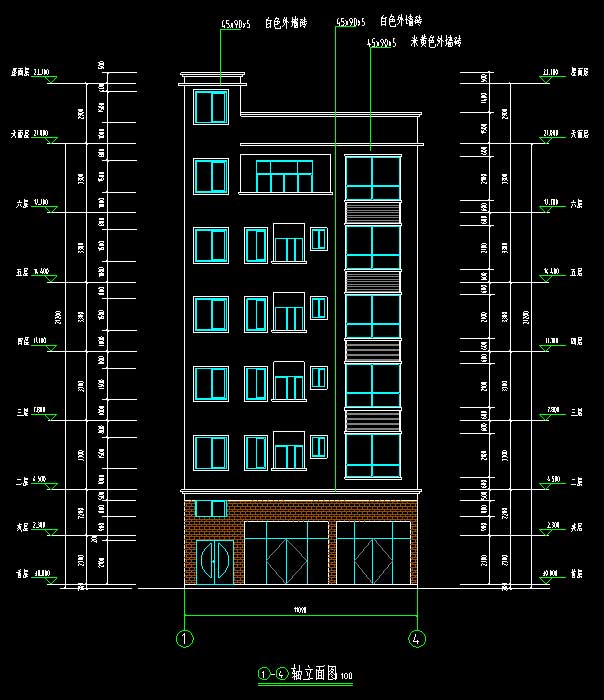

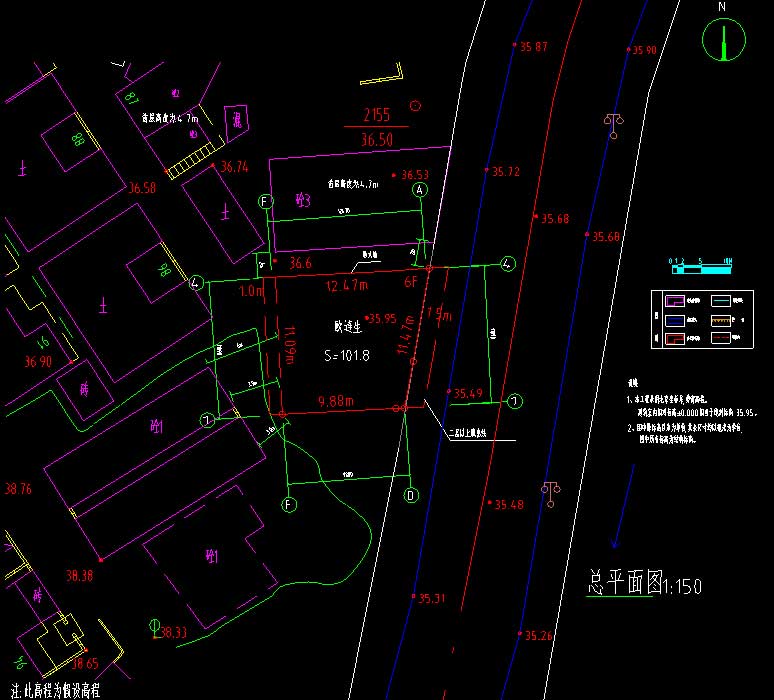

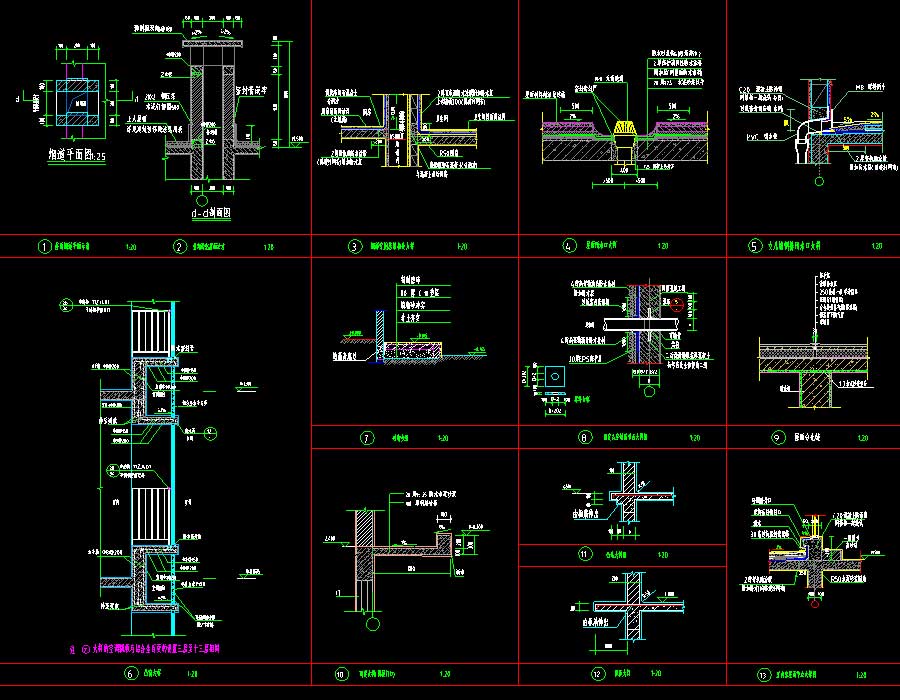

说明:该项目为某多层住宅楼建筑、结构、给排水、电气施工图,抗震设防烈度为6度,主要结构形式为钢筋混凝土框架结构,建筑高度为22.7米,地上层数6层,总建筑面积为899.51平方米,占地面积为123.93平方米。图纸内容含:建筑:建筑说明,建筑节能设计说明专篇(居住),消防设计专篇,技术措施通用图,总平面图,平面图,立面图,剖面图,节点大样,门窗立面大样及门窗表,楼梯详图,阴影轮廓总平面图,区域分析总平面图,日照分析模型轴侧图;结构:结构说明,梁钢筋混凝土结构平面整体表示法,墙柱轴线定位及截面变化图,基础平面图,基础表,柱表,梁钢筋图,板钢筋图,楼梯表大样,化粪池大样;给排水:给排水说明,给排水平面图,给排水系统图;电气:电气说明,建筑电气节能设计说明专篇,建筑防雷接地说明,总等电位联结说明,配电系统图,照明平面图,电气平面图,弱电系统图,弱电平面图,基础接地平面图,防雷平面图等等。
