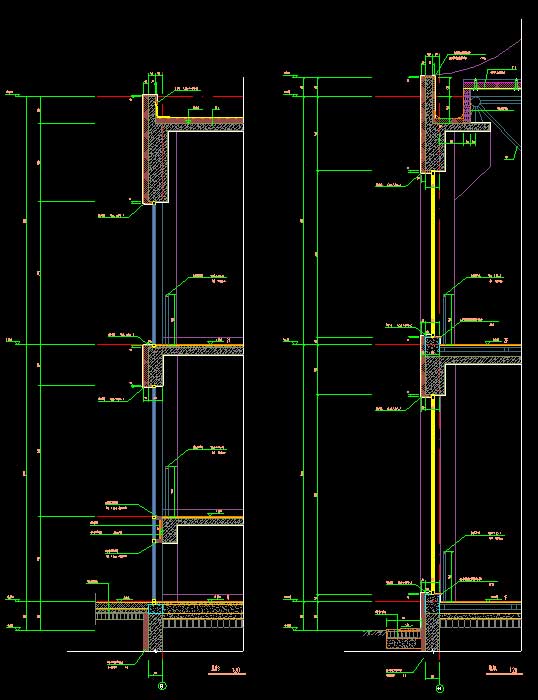

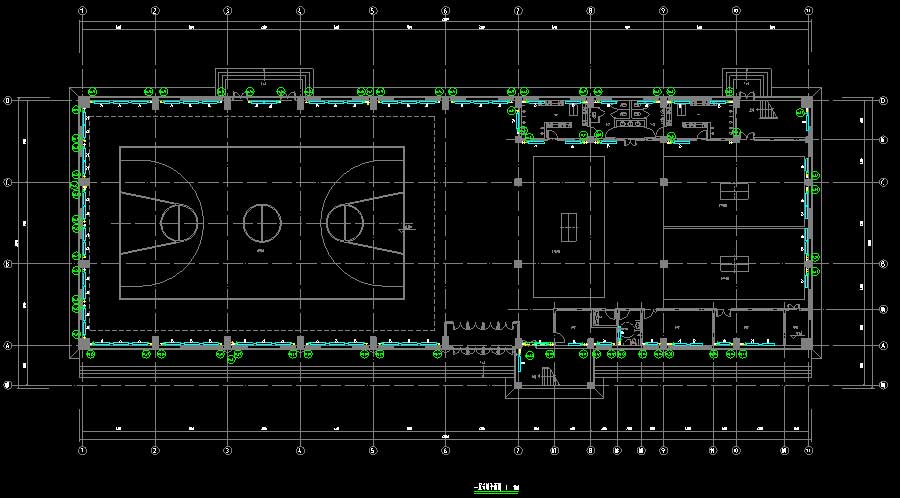

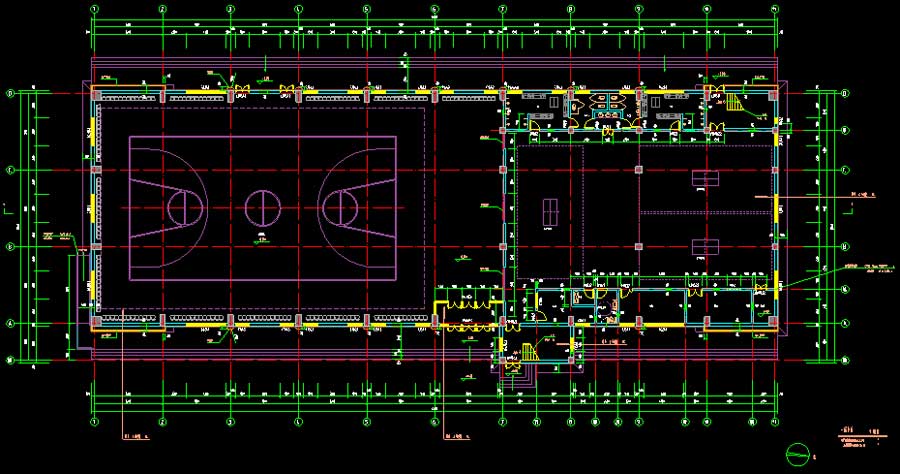

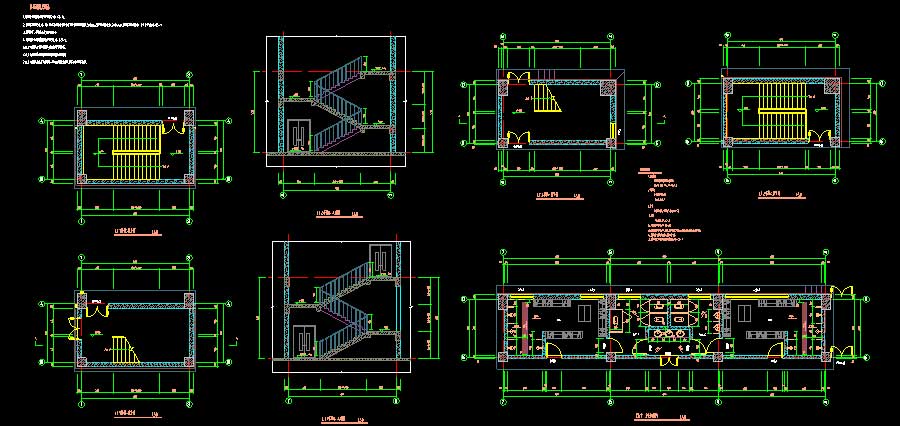

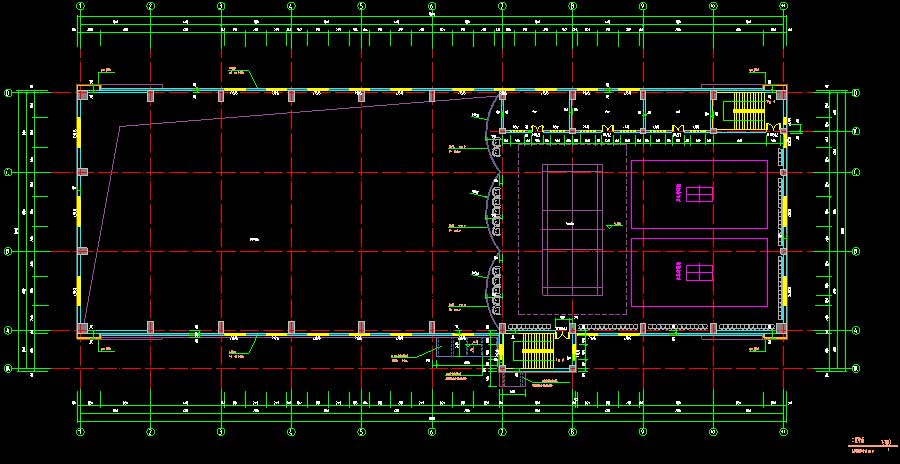

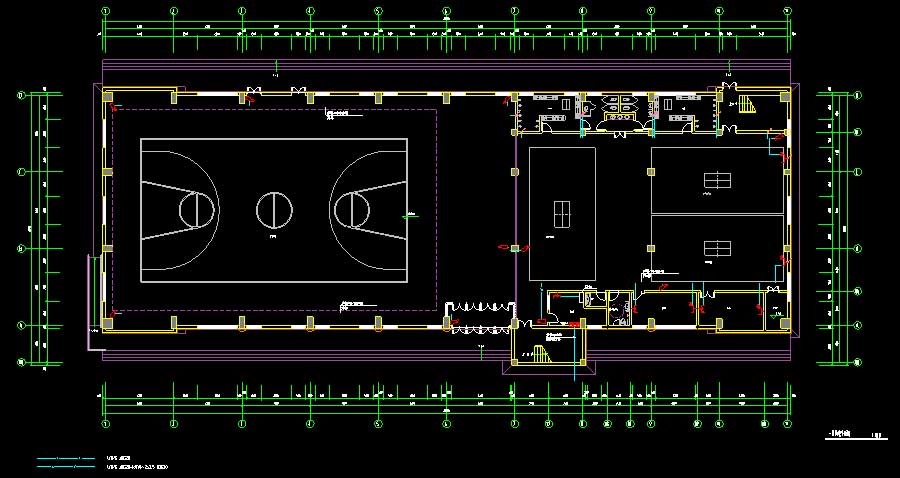

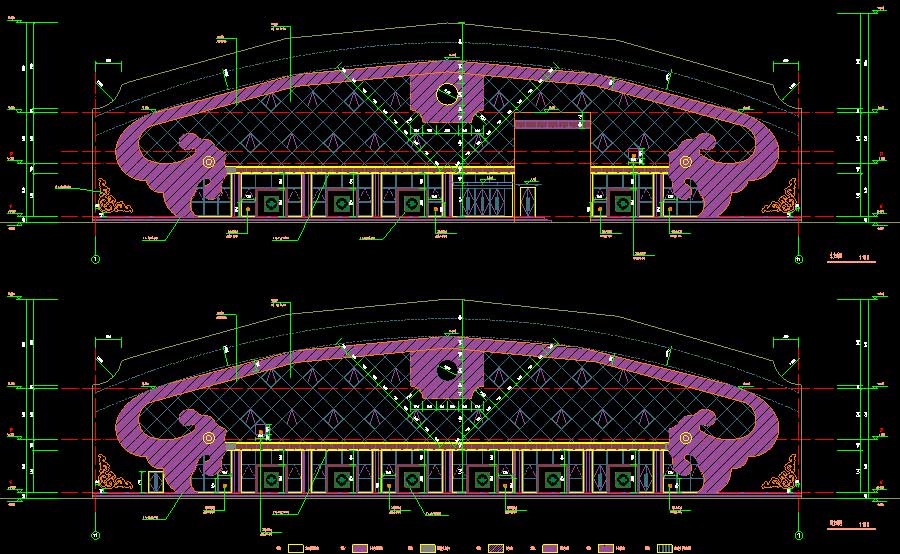

说明:该项目为某低层风雨操场建筑、结构、给排水、电气、采暖通风施工图(建筑专业少一张图纸),抗震设防烈度为8度,主要结构形式为钢筋混凝土框架结构。建筑高度为21.4米,地上层数2层,总建筑面积为2569.6平方米。图纸内容含:建筑:建筑说明,节能设计专篇,平面图,立面图,剖面图,卫生间详图,蒙古纹饰大样图,楼梯详图,门窗表,工程做法表;结构:结构说明,网架结构设计总说明,柱平面定位及配筋图,基础施工图,楼梯配筋图,屋面女儿墙标高关系图,梁配筋图,楼板配筋图,网架支座预埋件平面布置图,网架平面布置图,网架下弦安装图,网架腹杆安装图,网架上弦安装图,杆件材料表,螺栓球加工图;电气:电气说明,干线平面图,照明平面图,弱电平面图,基础接地平面图,火自报平面图,弱电系统图,低压配电系统图,屋顶防雷平面图,配电系统图,火自报系统图;采暖、给排水设计说明,给排水、消防软卷盘平面图,地沟给排水平面图,通风平面图,无障碍卫生间给排水大样图,公共卫生间及淋浴间给排水大样图,给水系统图,消火栓系统图,采暖系统图,热风系统图,采暖平面图,通风平面图,地沟采暖干管平面图等等。
