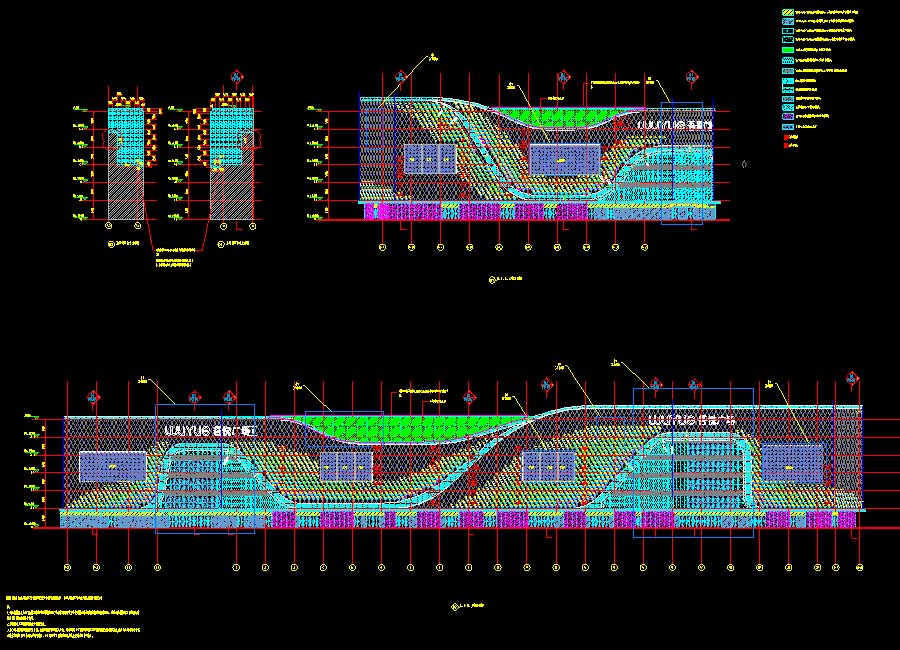

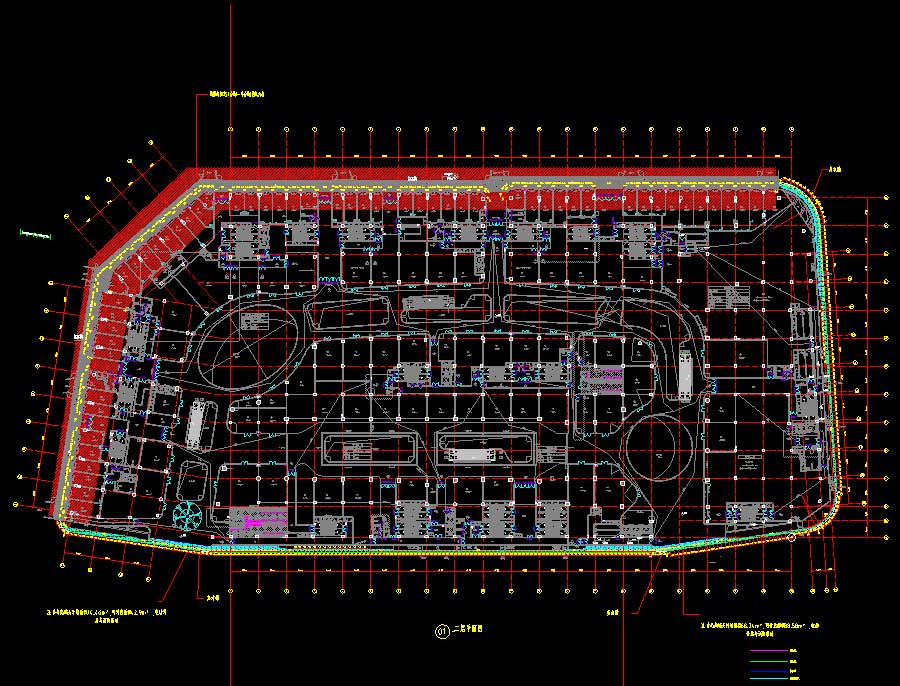

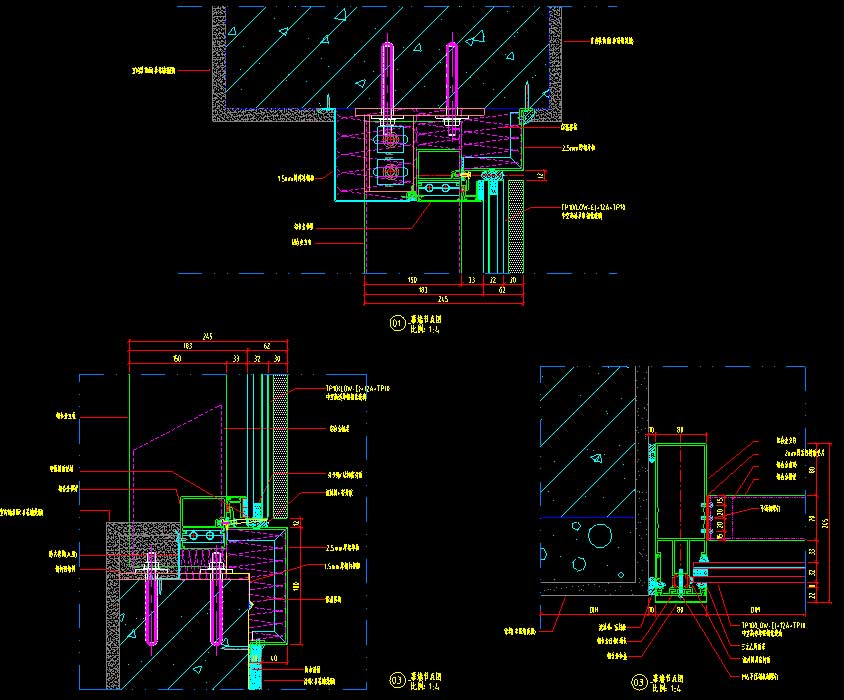

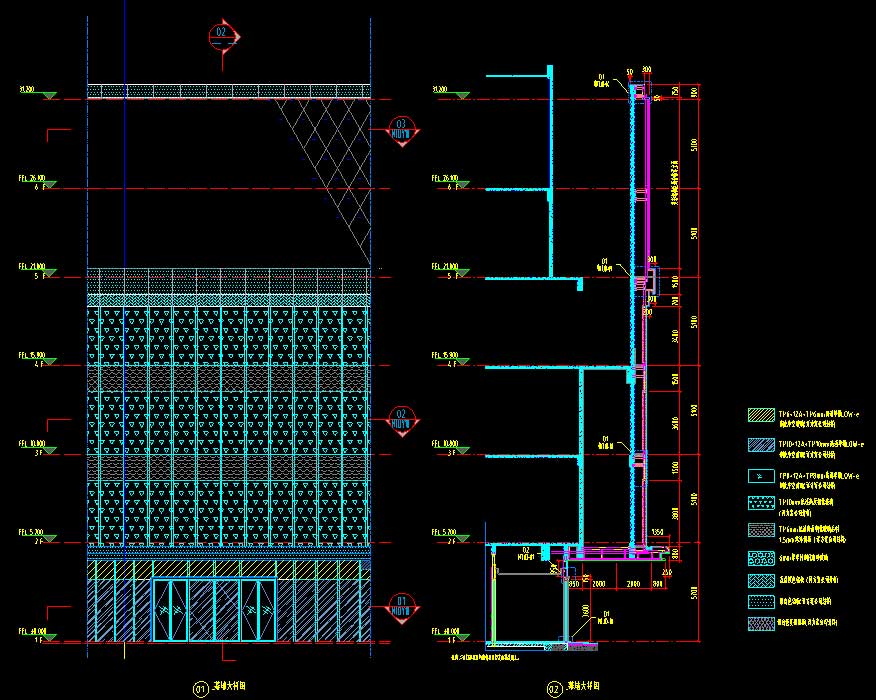

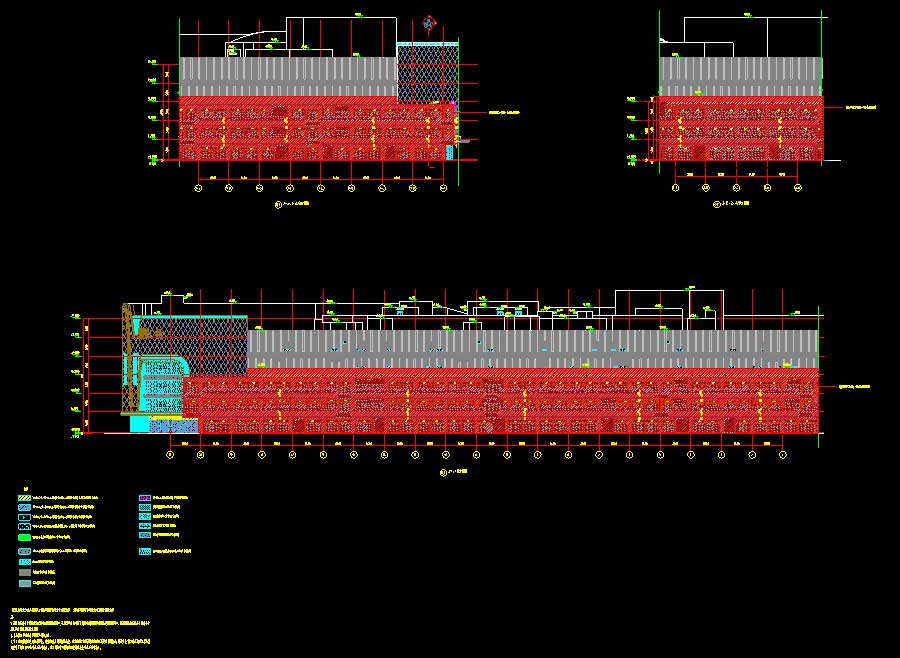

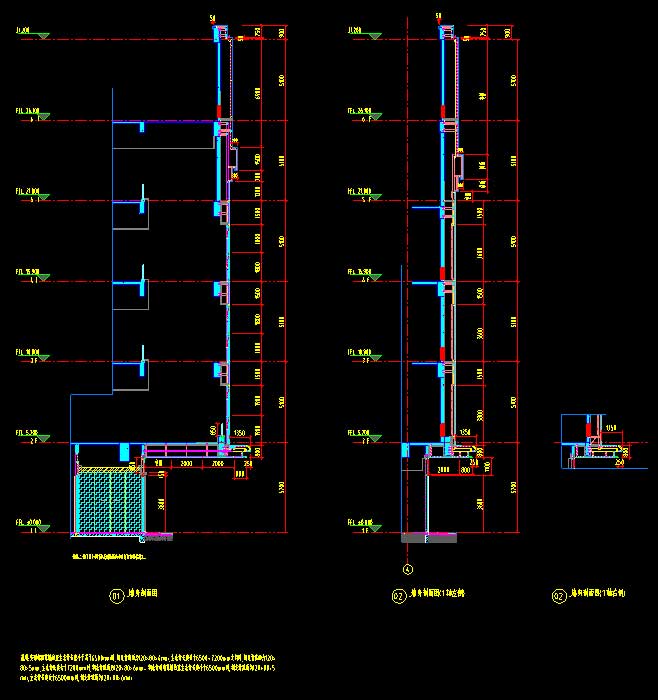

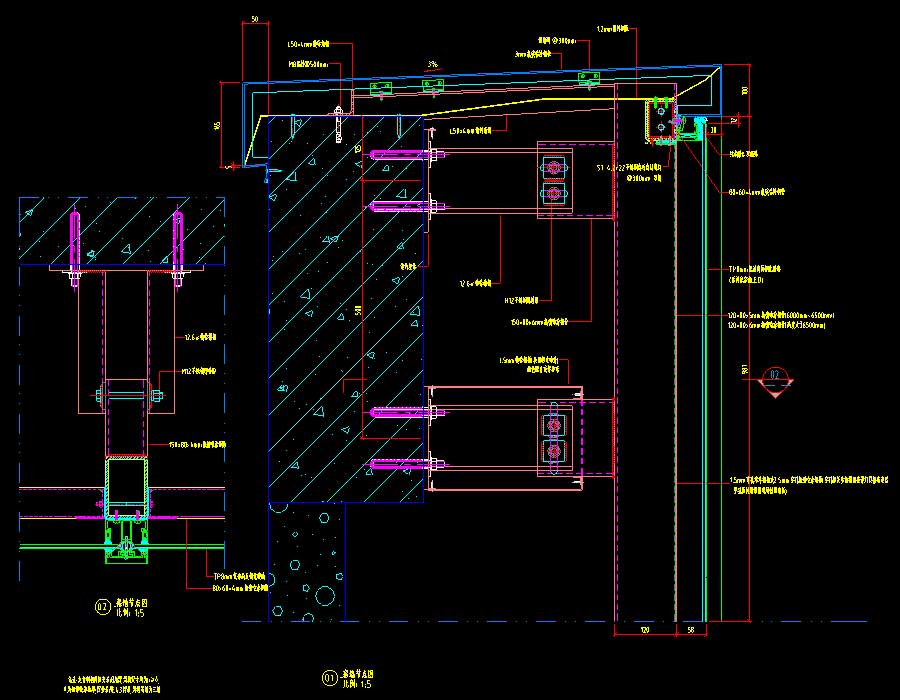

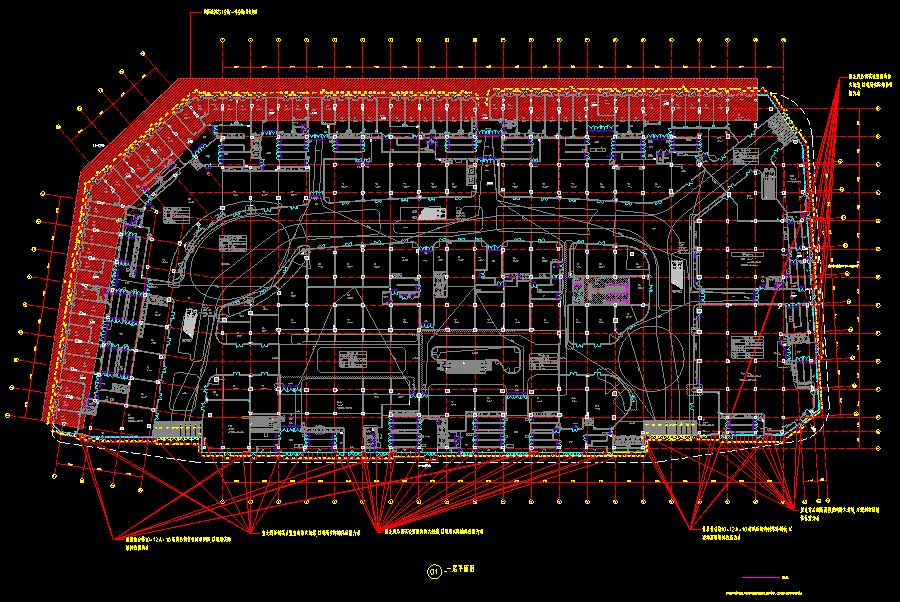

说明:该项目为某地商业广场幕墙工程图纸,抗震设防烈度为6度,主要结构形式为框架结构,结构安全等级为一级,幕墙结构安全等级为二级。建筑高度为31.3米,地上层数6层,地下层数为2层。建筑幕墙设计概况:竖明横隐玻璃幕墙、玻璃橱窗、铝板幕墙、铝板挑檐(雨棚)、广告位、LED屏、电动开启扇地弹门、组合LOGO。图纸内容含:幕墙设计说明,防水设计专篇,消防安全设计专篇,节能设计专篇,大商业立面展开图调整图,平面图,标准幕墙大样图,标准幕墙节点图,入口大样图,入口幕墙节点图,大商业立面图调整,广告位大样图,广告位节点图,防雷立面图,大商业立面分层展开图,组合LOGO大样图,组合LOGO节点图,LED大样图,LED节点图,游泳池大样图,游泳池节点图,消防救援(排烟)窗大样图,防雷节点图,一级标识大样图,屋顶叠级大样图,幕墙防水节点图,其他节点图,幕墙排烟窗电动开启机电图,型材汇总表,埋件加工图,墙身剖面图,幕墙主要材料表,雨篷需预埋位置埋件布置图。
