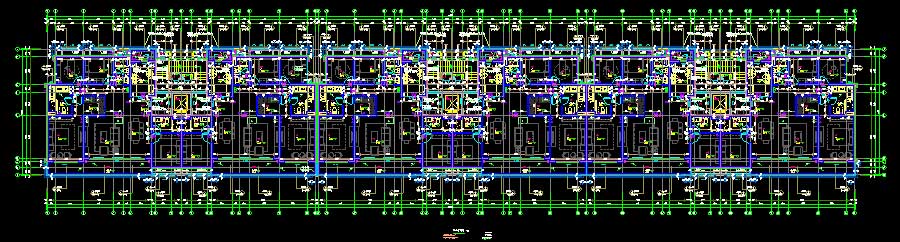

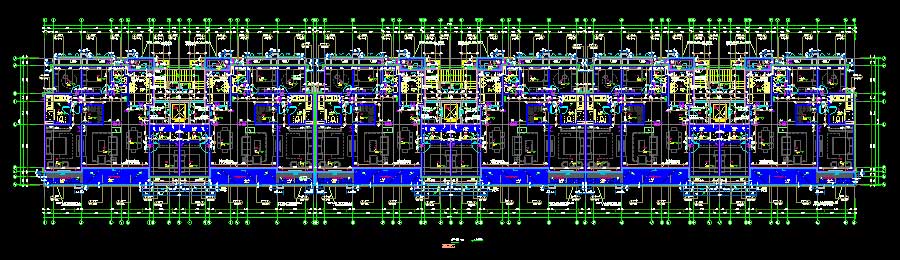

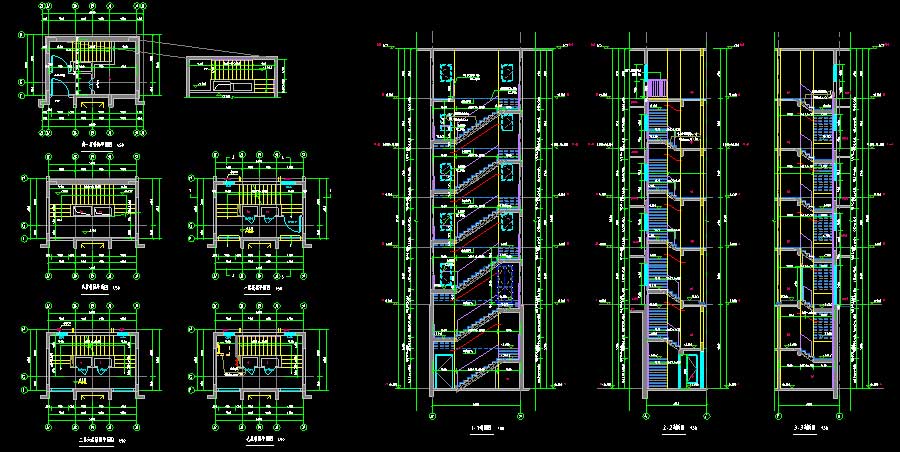

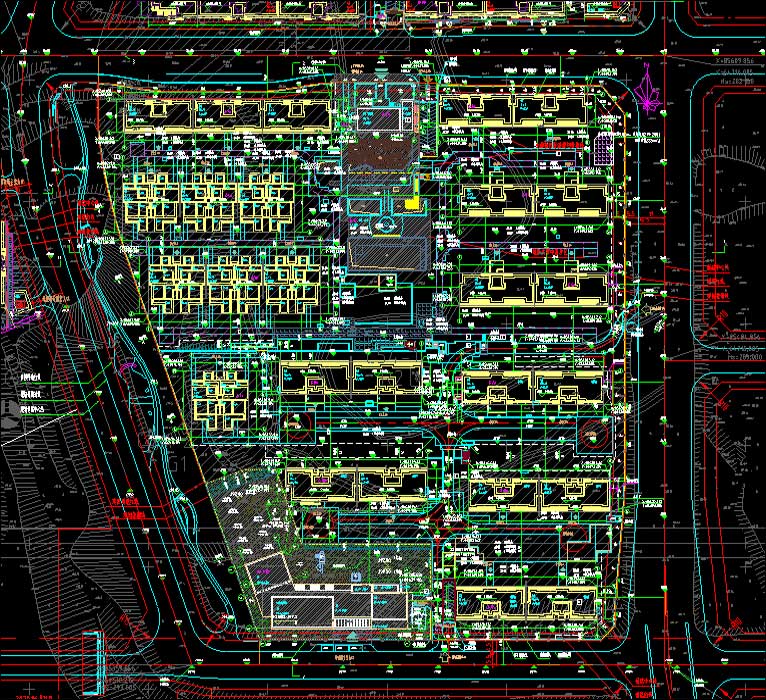

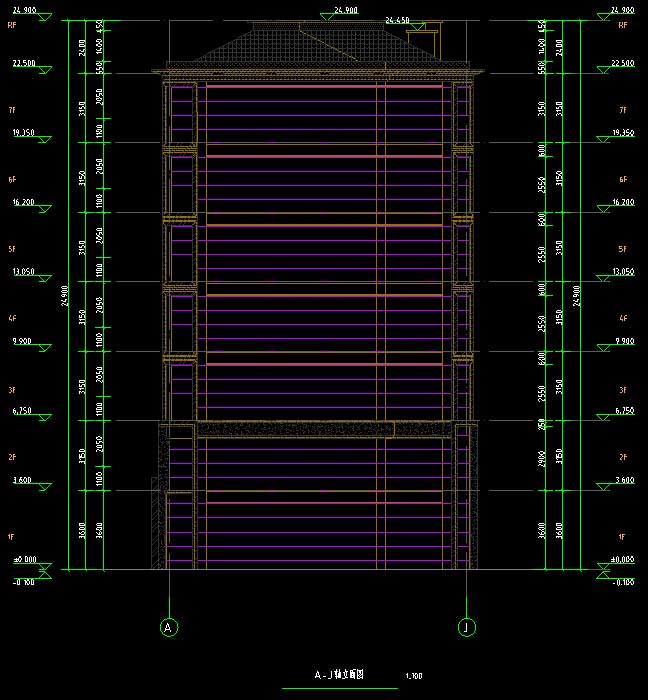

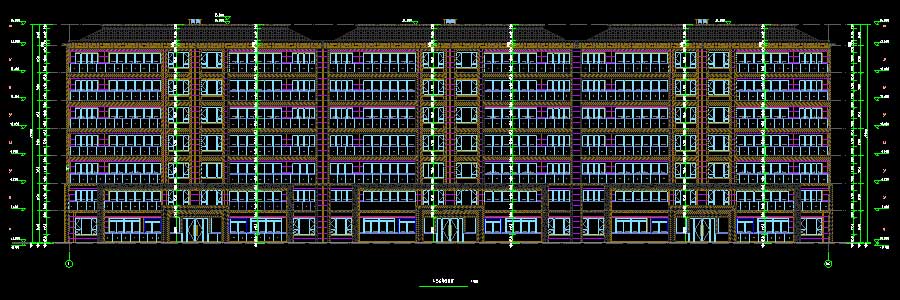

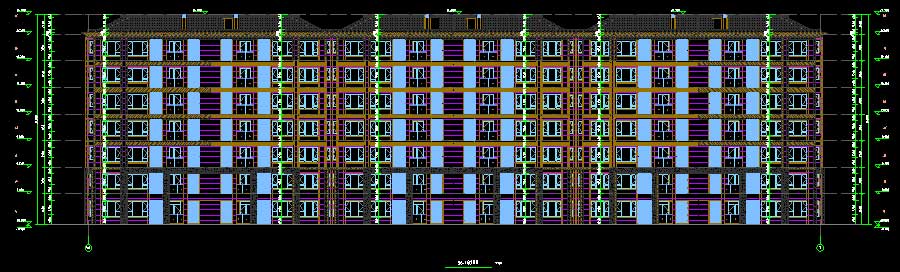

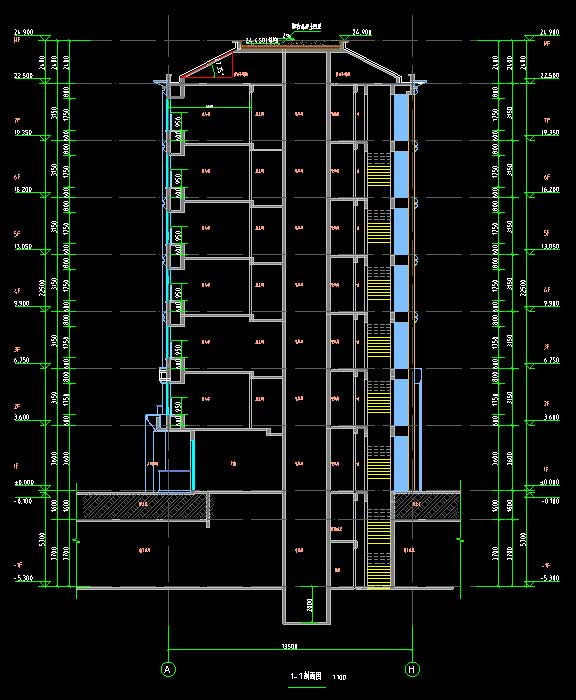

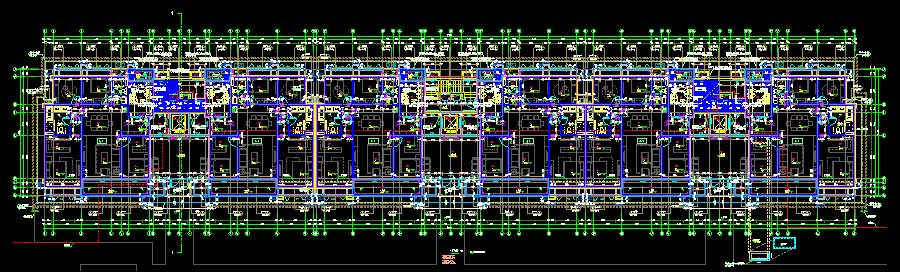

说明：该项目为某小区Z1~Z12#住宅楼、车库及门岗施工图，图纸包含建筑、结构、给排水、电气、采暖通风、节能、绿建。抗震设防烈度为6度，主要结构形式为住宅楼剪力墙结构，车库框架结构，门岗钢结构。其中，Z1~Z7#、Z9#地上层数均为7层，地下层数均为1层，建筑高度为22.05~32.7米，建筑面积为1610.127~7222.98平方米；Z8#、Z10#~Z12#地上层数均为10层，地下层数均为1层，建筑高度为31.5~32.7米，建筑面积为7055.3~7115.12平方米；门岗地上层数为1层，建筑高度为2.4米，建筑面积为2.4平方米；车库为地下1层，建筑面积为19305.17平方米。图纸内容含：建筑：建筑说明，总平图图，平立剖面图，节点大样图，户型平面图，楼梯大样图，墙身大样，门窗大样，门窗大样；结构：结构说明，居住建筑节能(绿色建筑)结构设计说明专篇，基础平面布置图，基础梁平面布置图，基础设计说明及大样，墙柱设计说明及大样，墙柱平面布置图，墙柱详图，结构平面布置图，板配筋图，梁配筋图，楼梯大样，墙身大样；给排水：给排水说明，室外给排水总平面图，平面图，排水系统图，户型给水图，户型排水图；电气：电气说明，室外电气总平面图，居住建筑节能(绿色建筑)电气设计说明专篇，强弱电系统图，配电箱系统图，电气平面图，屋顶防雷平面图，照明平面图，户内插座平面图，弱电平面图，户内地暖埋线平面图，设备房布置平面图，设备房接地平面图，设备房典型剖面图，配电干线系统图，配电箱系统图，车库消防报警平面图，车库配电平面图；暖通：暖通说明，居住建筑节能(绿色建筑)设计说明专篇(暖通篇)，通风防排烟平面图，通风平面图等等。
