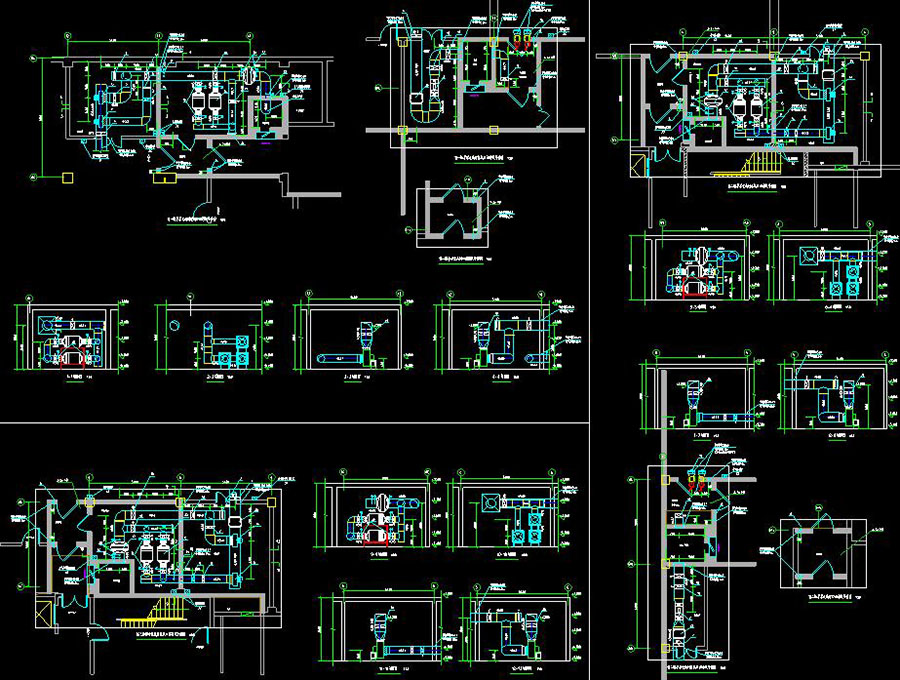

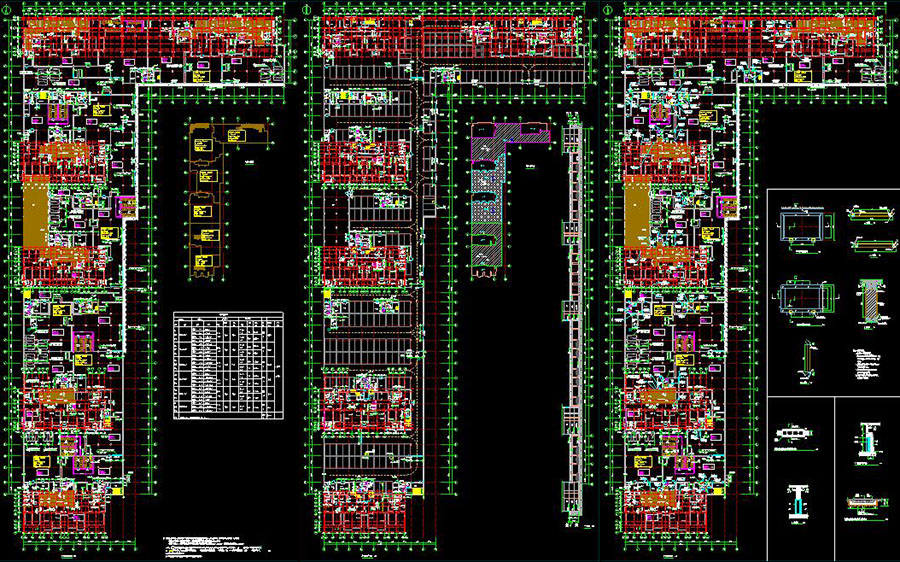

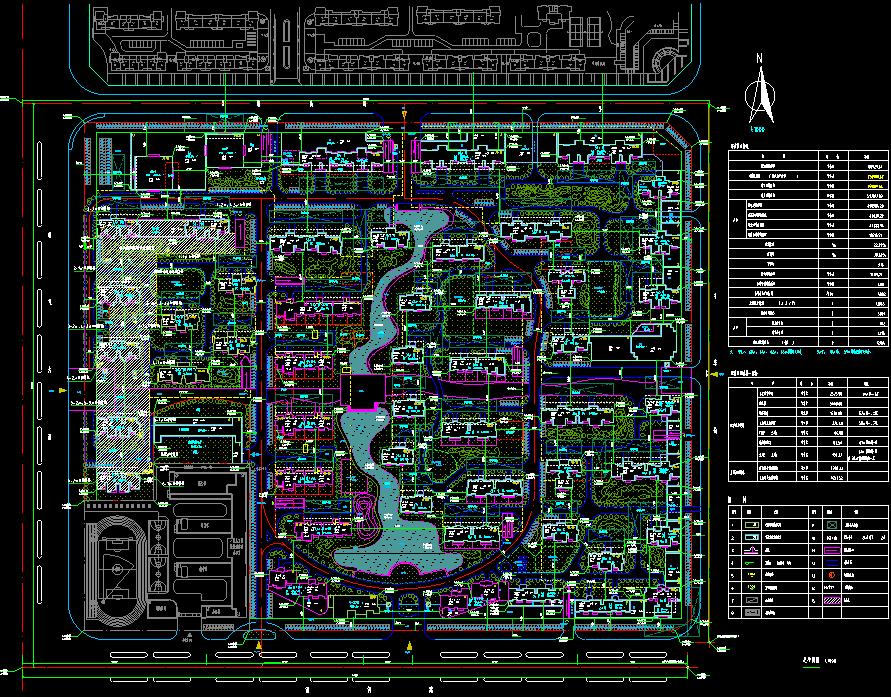

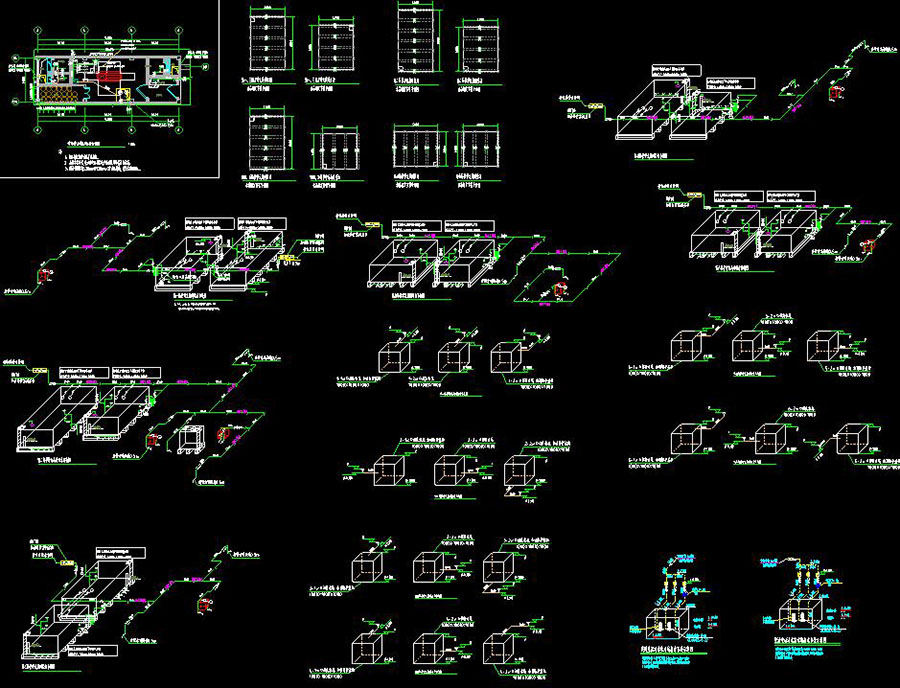

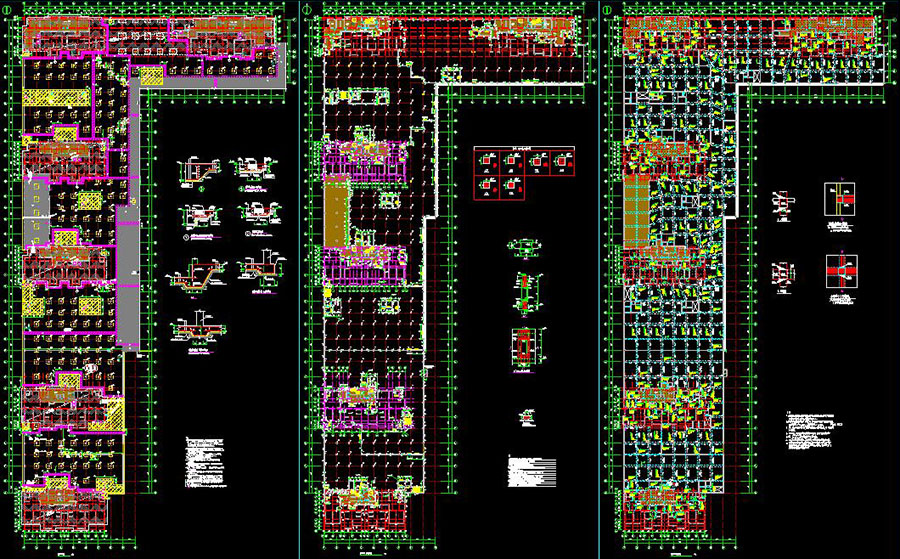

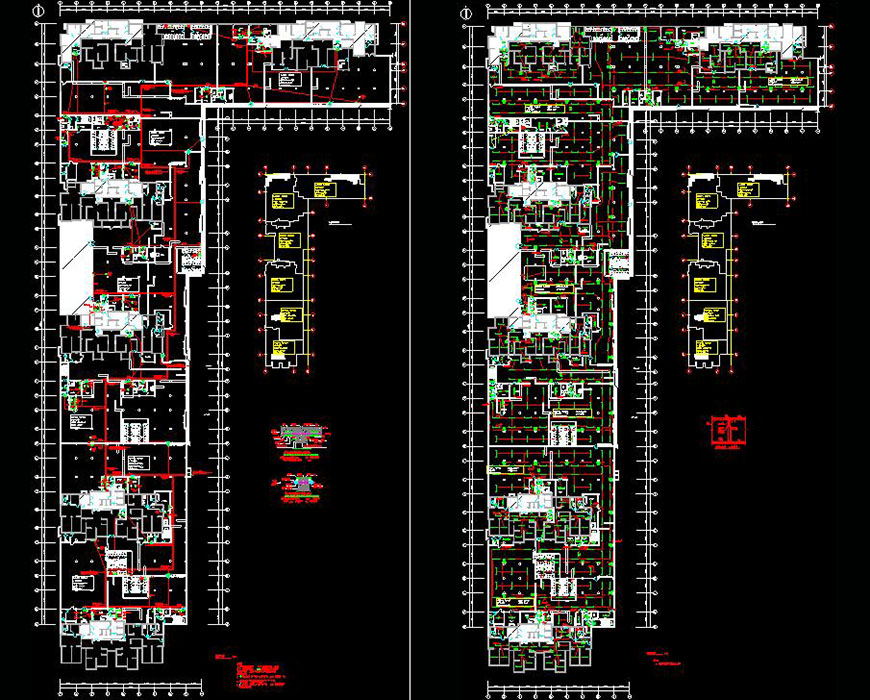

说明:地下车库人防工程全专业施工图,本工程总人防建筑面积10285.56㎡,位于地下一层、主楼地下二层,地下室平时使用功能为汽车库,战时均为二等人员掩蔽部,汽车库建筑层高3.8m,覆土1200mm,结构类型为框架剪力墙结构,抗震设防烈度为8度,图纸包含:建筑设计总说明,室内装修做法表,图纸目录,防护功能转换表,门窗表,装修构造做法材料表,总平面图,地下车库平时平面图,人防工程技术指标表,防护单元示意图,地下车库平时平面图,防火分区示意图,剖面图,地下车库预留洞图,封堵详图,首层平面图,口部楼梯详图,口部详图,防爆波电缆井详图,移动柴油电站、封堵、干厕详图;结构设计总说明,基础平面布置图,地下车库墙、柱配筋平面图,门框墙配筋表、墙体配筋表,地下车库梁平法施工图,地下车库顶板结构平面图,口部楼梯详图;给排水设计总说明、图纸目录,主要设备材料表、图例表,给排水管道做法及安装详图,防护单元水箱固定安装平面图、移动柴油电站给排水详图、战时给排水系统图,地下车库战时给排水平面图;通风设计总说明、主要设备材料表,战时送排风原理图、安装示意图,地下车库战时通风平面图,防护单元战时送排风,口部通风平面图、剖面图 ,柴油电站通风平面图;电气设计总说明,战时配电系统图,战时动力平面图,战时照明平面图。
建筑面积:10285.56㎡地上层数:建筑高度:地下层数:高度类别:图纸深度:施工项目地址:河南省设计时间:2017建筑风格:现代效果图:无
