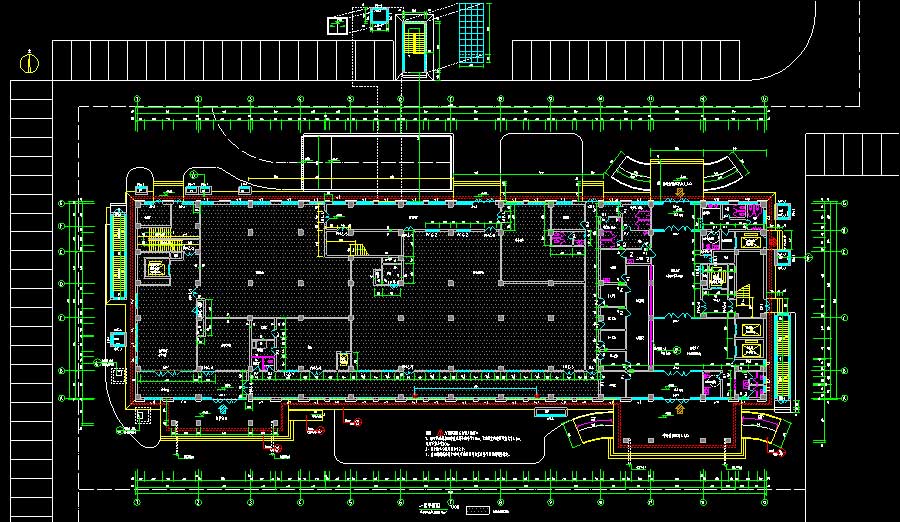

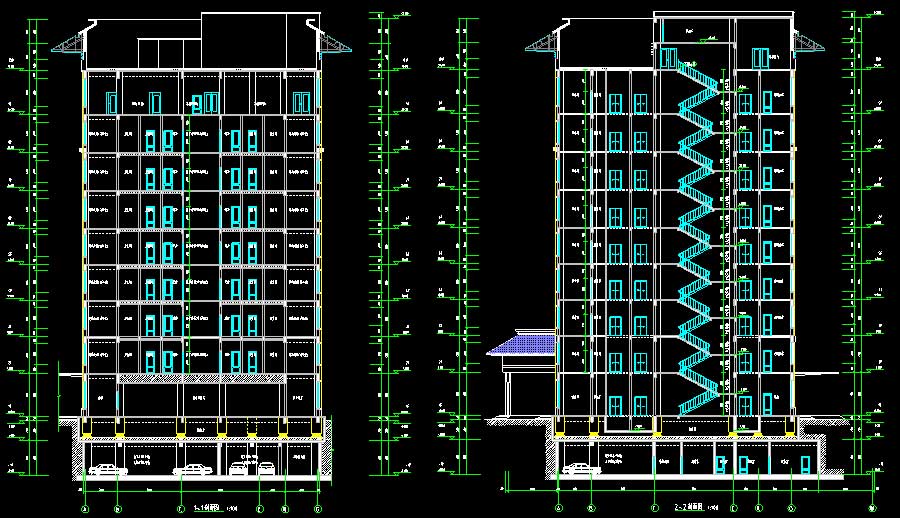

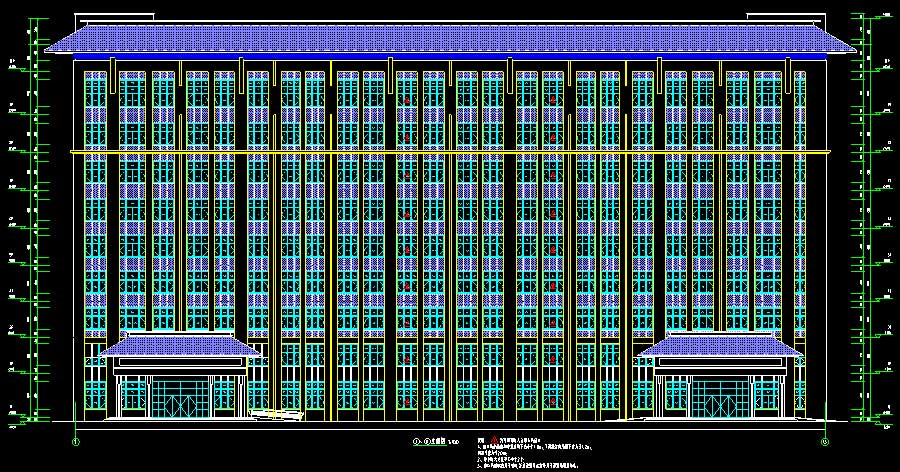

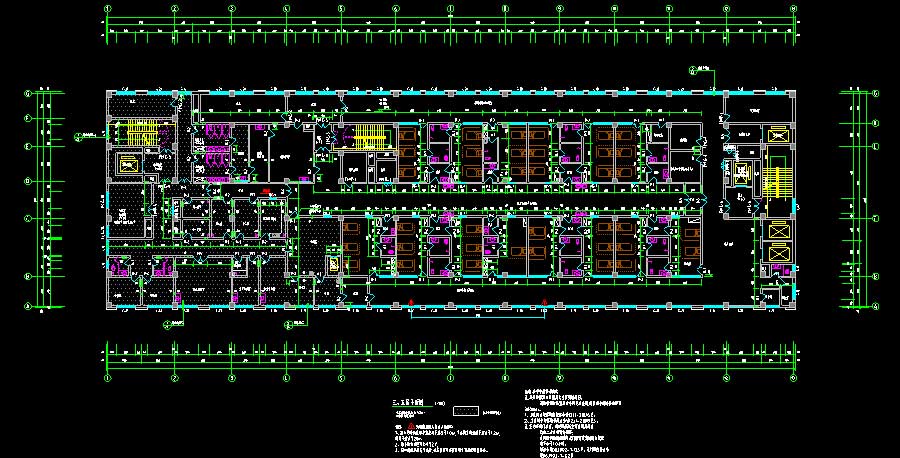

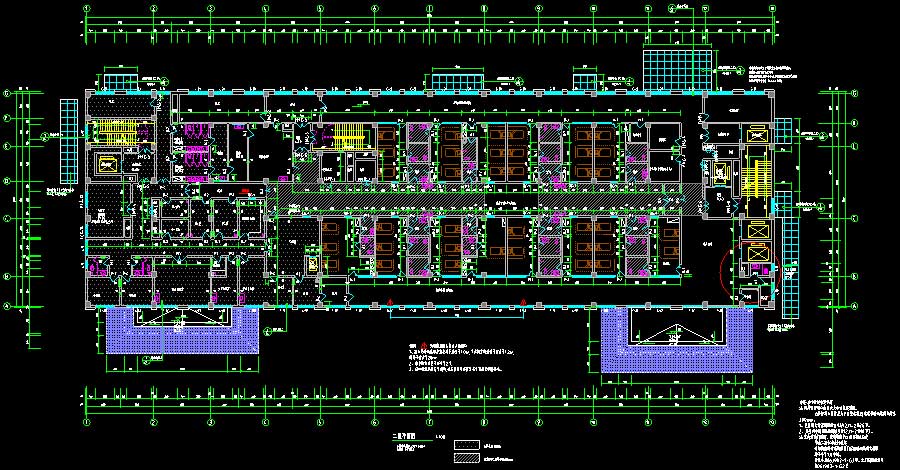

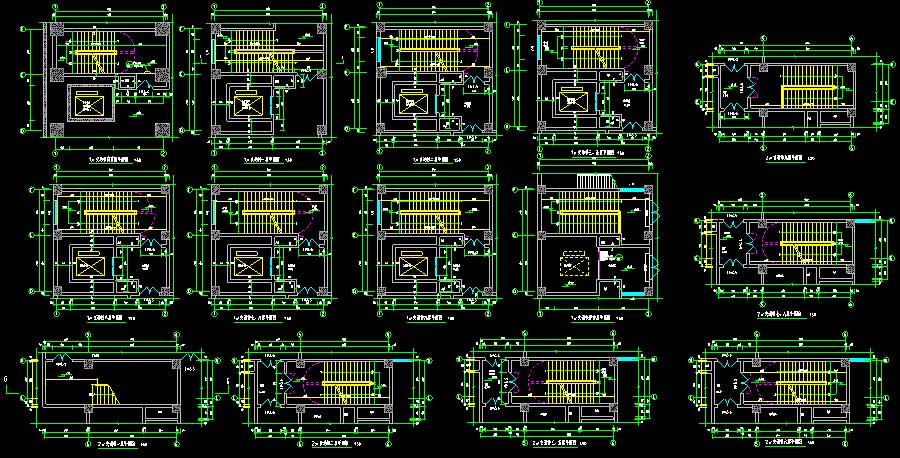

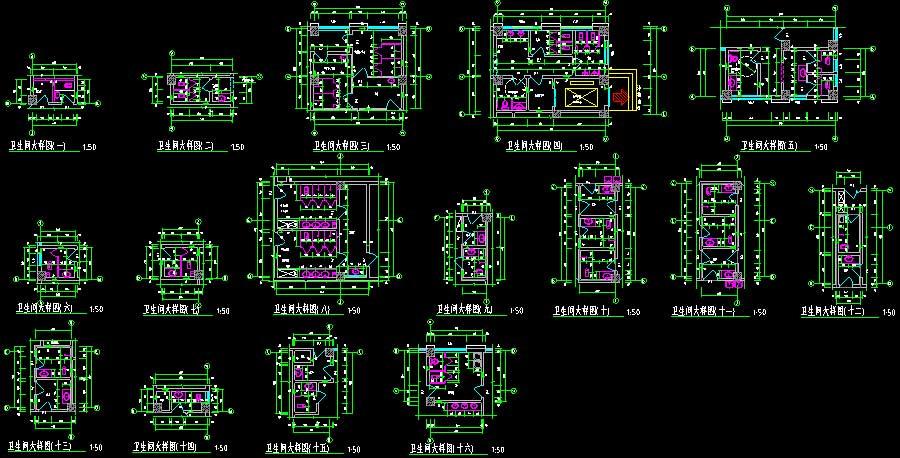

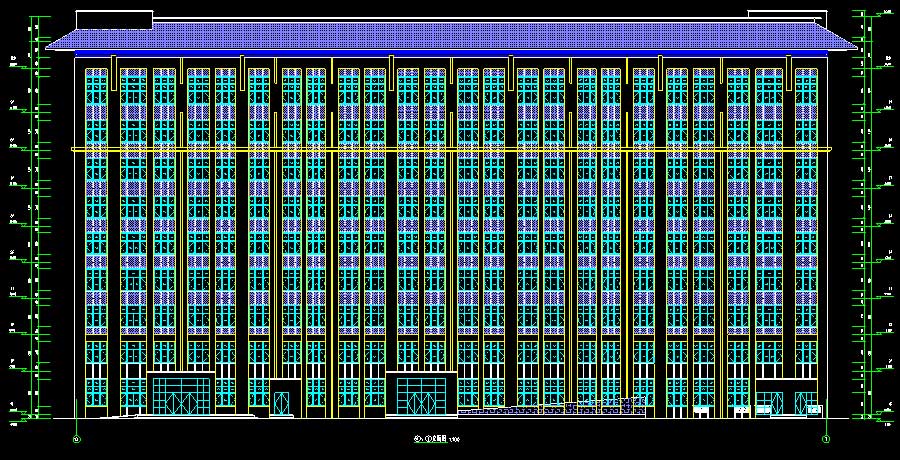

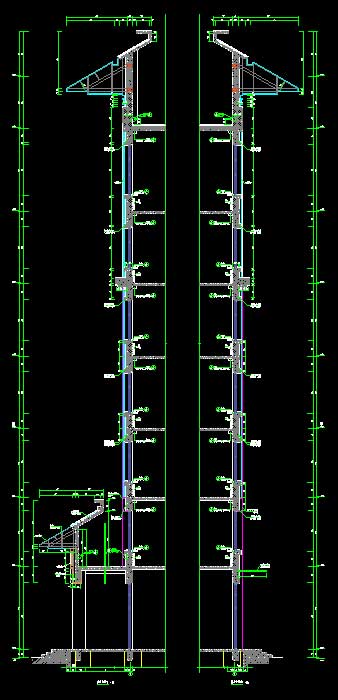

说明：该项目为某中高层传染病医院全专业施工图（含挡土墙计算书、井字梁及周边构件中震不屈服计算书），部分图纸显示不全。抗震设防烈度为8度，主要结构形式为框架结构，建筑高度为38.65米，地上层数9层，地下层数为1层，总建筑面积为22952.65平方米，其中地上建筑面积为20046.02平方米，地下车库面积为2906.63平方米，建筑基底面积为2172.52平方米。图纸内容含：建筑：建筑说明，建筑物无障碍设计说明专篇，绿色建筑设计专篇，平立剖面图，防护单元入口大样图，楼梯间大样图，楼梯间剖面图，卫生间大样图，墙身大样图；结构：结构说明，基础说明及大样，板平法施工图隔震设计专项说明，隔震支座平面布置图，隔震沟平面布置图，柱平面布置图，梁平法施工图，板平法施工图，楼梯详图，桩位布置图，防护密闭门门框墙配筋大样图；给排水：给排水说明，消防设计专篇，给排水平面图，消防平面图，自喷平面图，消火栓系统原理展开图，排水系统图，自喷系统原理展开图，给水系统图，热水系统图，压力排水原理图；电气：电气说明，供电方案图，低压配电干线图，低压配电柜一次接线图，配电箱系统图，人防配电箱系统图，密闭或防护密闭穿墙管密闭肋详图，，接地与等电位联结竖向干线示意图，防雷接地大样，有线电视系统图，视频监控系统图，背景音乐系统图，呼叫平面图，外网平面图，弱电平面图，消防平面图，接地平面图，消防应急照明和疏散指示平面图，照明平面图，紫外线杀菌灯布置平面图，动力、插座平面图，动力干线平面图；暖通：暖通说明，室外采暖管道布置平面图，新风机组安装大样图，抗震支吊架安装大样图，风机及部件安装大样图，风管、保温及隔振措施大样图，抗震管道安装大样图，热水管道安装大样图，通风平面图，防排烟平面图，供暖干管布置平面图等等。
