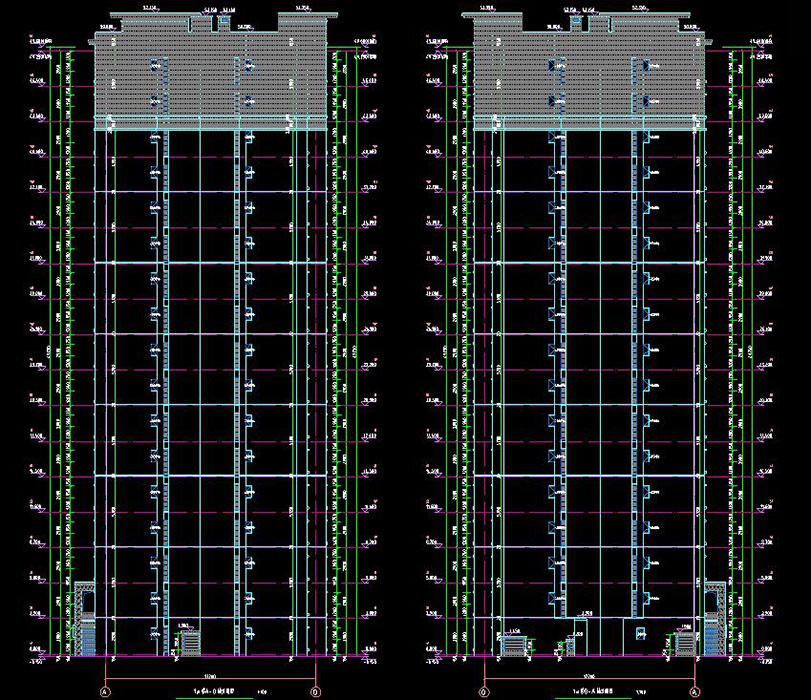

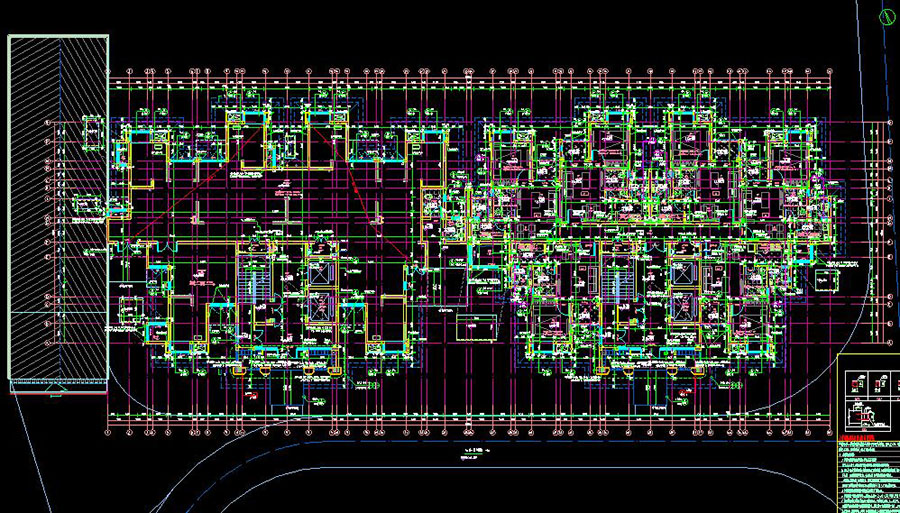

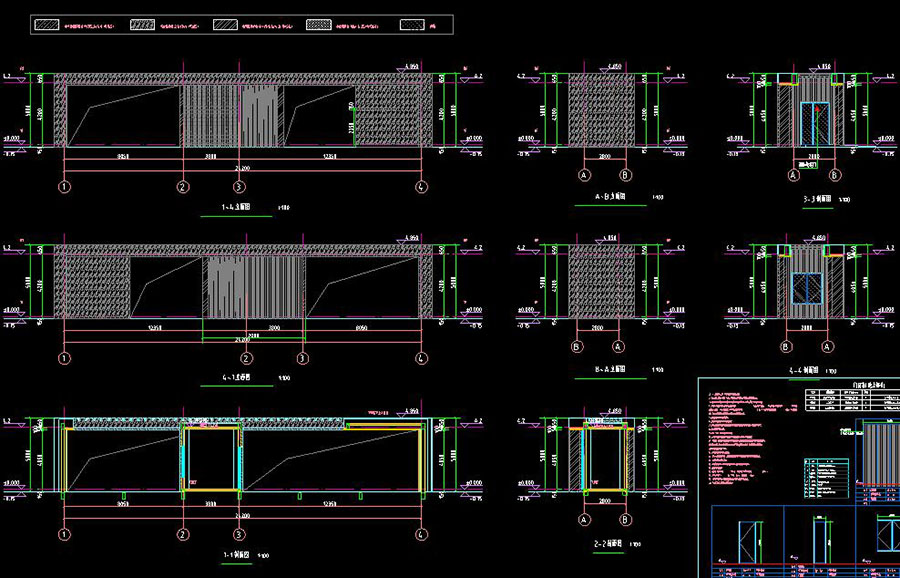

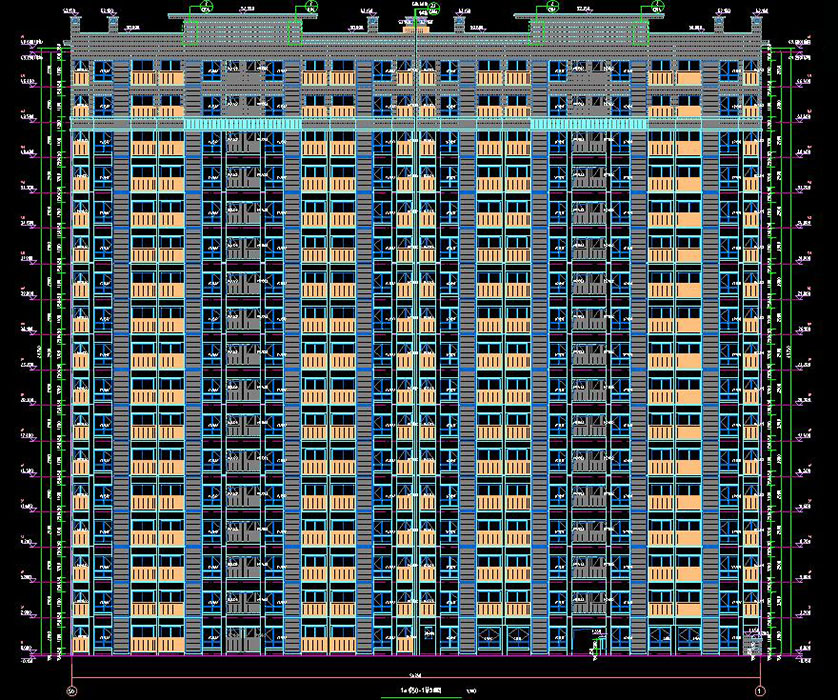

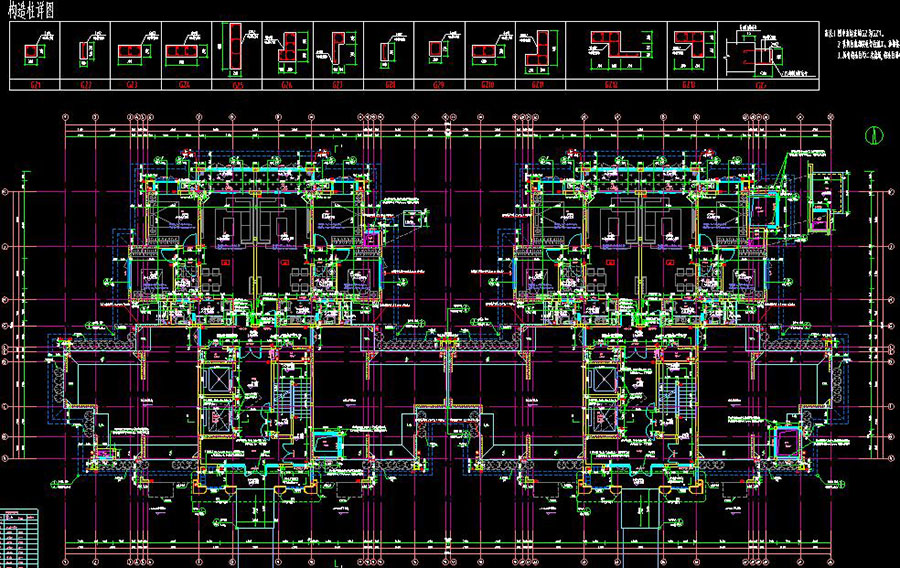

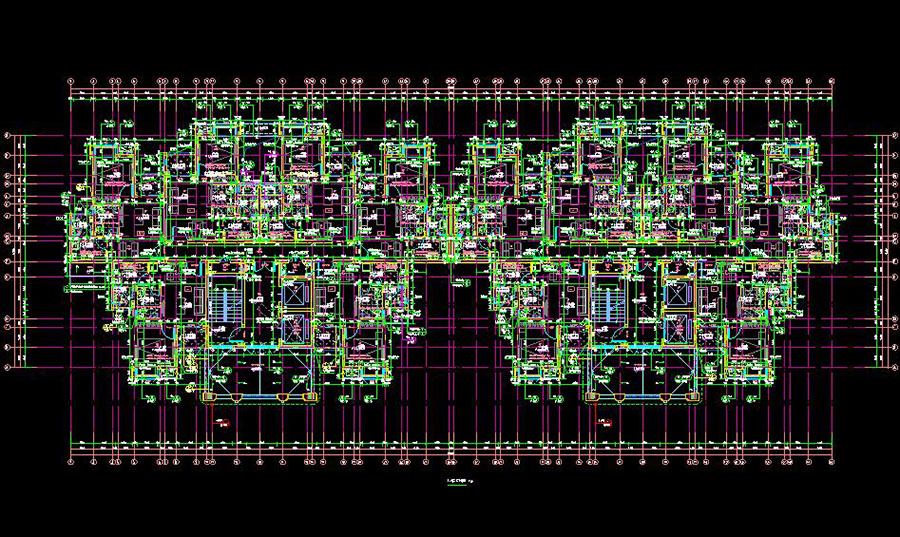

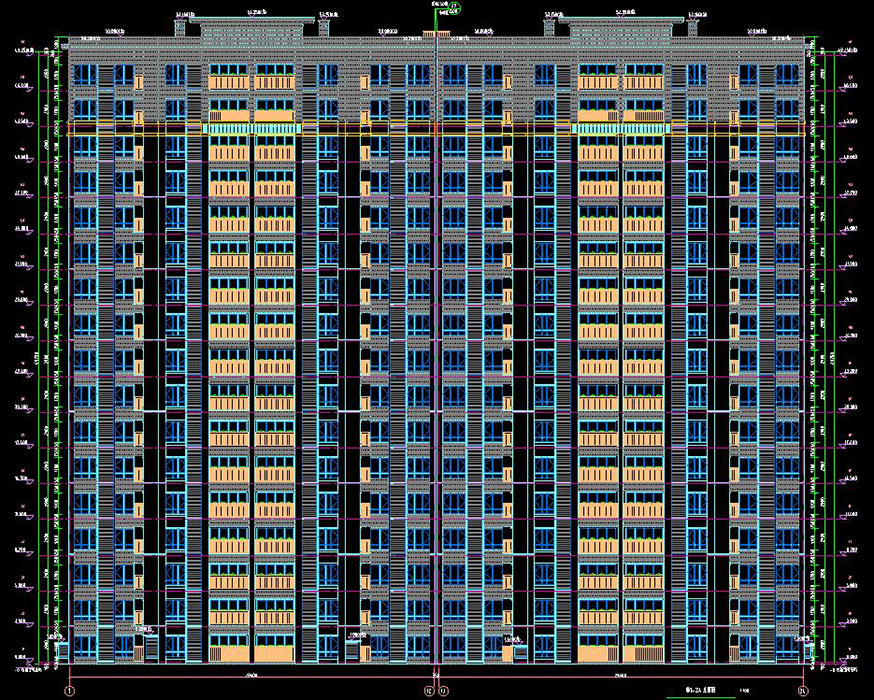

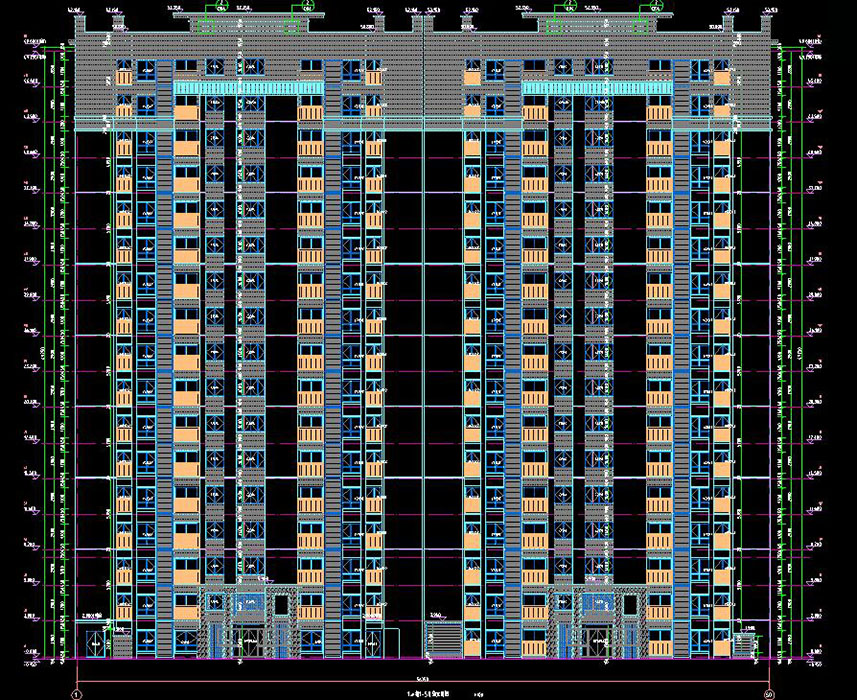

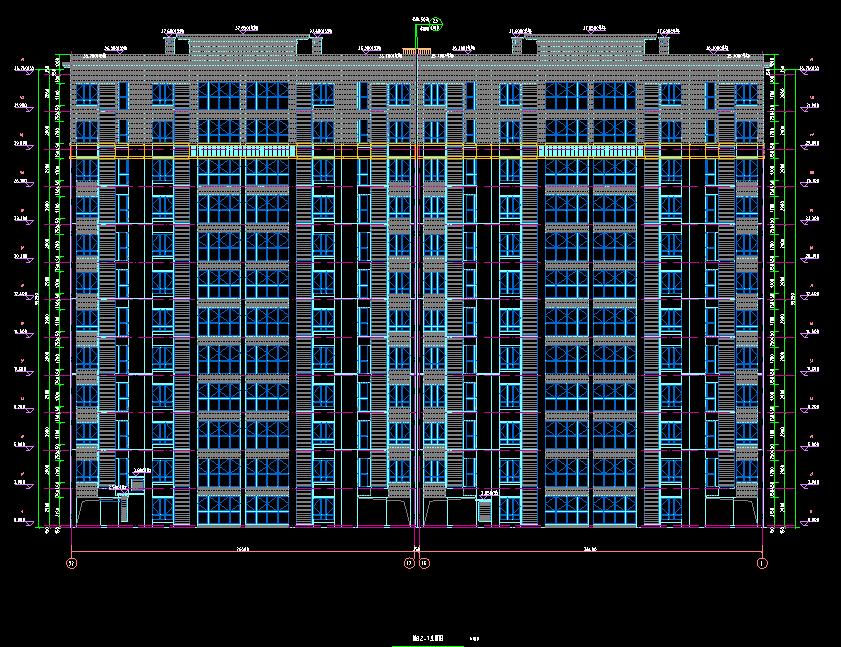

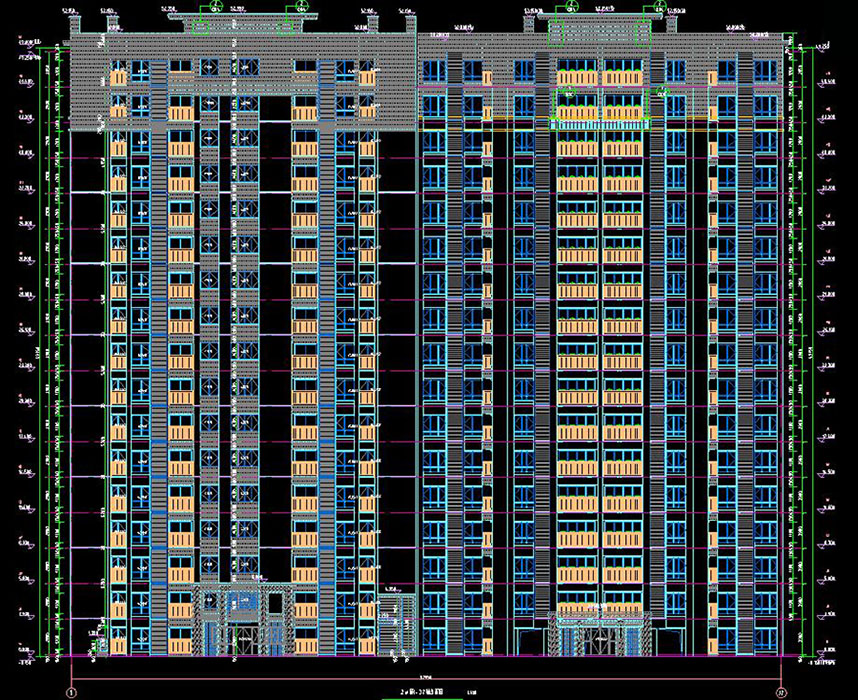

说明：安置房建设工程项目，图纸含建筑、结构、给排水、采暖通风、电气、绿建、景观、幕墙、内装、地勘、海绵专项、基坑、交安、人防、抗震支吊架、标示标牌、卫生防疫。项目包括1~9#住宅楼、门卫及地下室等12个子项，总建筑面积171323.53㎡，地上建筑面积117017.13㎡，地下建筑面积54306.4㎡，地下停车位数量1364辆，主要结构类型：住宅为剪力墙、门卫室、地下室为框架。其中1~4、6~8#住宅楼均为地上17层，3、4#住宅楼地下1层，其余均为地下2层，建筑高度为49.75m，5#住宅楼地上12层，地下2层，建筑高度为35.25m，9#住宅楼地上16层，地下2层，建筑高度为46.85m，建筑面积为8996.01~14918.93㎡，1、2#门卫室地上1层，建筑高度为4.6m，建筑面积为12㎡，地下室地下2层，建筑面积为54306.4㎡。图纸内容含：建筑设计说明，室内外装修构造做法表，总平面图，各单体平立剖面图，通用节点大样图，节点大样图，楼电梯大样图，门窗大样图，节能设计说明，平面保温示意图，地下层防火分区示意图，剖面图，坡道大样图，设备房放大平面图；结构设计总说明，墙柱平面布置图，墙柱详图，结构平面布置图及板配筋图，梁平法施工图，楼梯大样图，节点大样图，叠合板平面布置图，预制构件深化设计总说明，基础平面布置图，地下室基础平面布置图，基础说明及大样详图，地下室抗水板配筋图，坡道详图；室内给排水施工总说明，标准图集、图例表、主要设备材料表，给排水平面图，屋面层平面图，构架层平面图，给排水系统图，生活水泵房、水箱间大样图及系统原理图，消防水泵房大样图及系统原理图，消防水池平面图及剖面示意图，雨水回用机房大样图及系统原理图，雨水蓄水池平面图及剖面示意图，给水系统原理图，消火栓系统原理图，自喷系统原理图，潜污泵接管原理图，地下室平面图、自喷平面图；暖通施工说明，绿色建筑设计专篇，通风防排烟平面图，防烟系统原理图，通用大样图，机房大样图，预留洞口平面图；电气设计说明，强弱电材料表，强电系统图，弱电、消防系统图，照明、插座平面图，弱电与消防平面图，公变配电系统图，专变配电系统图，低压竖向干线配电系统图，动力配电箱系统图，照明配电箱系统图，防雷接地平面图，消防报警平面图，配电房平面布置图，电气总平面图等等。
