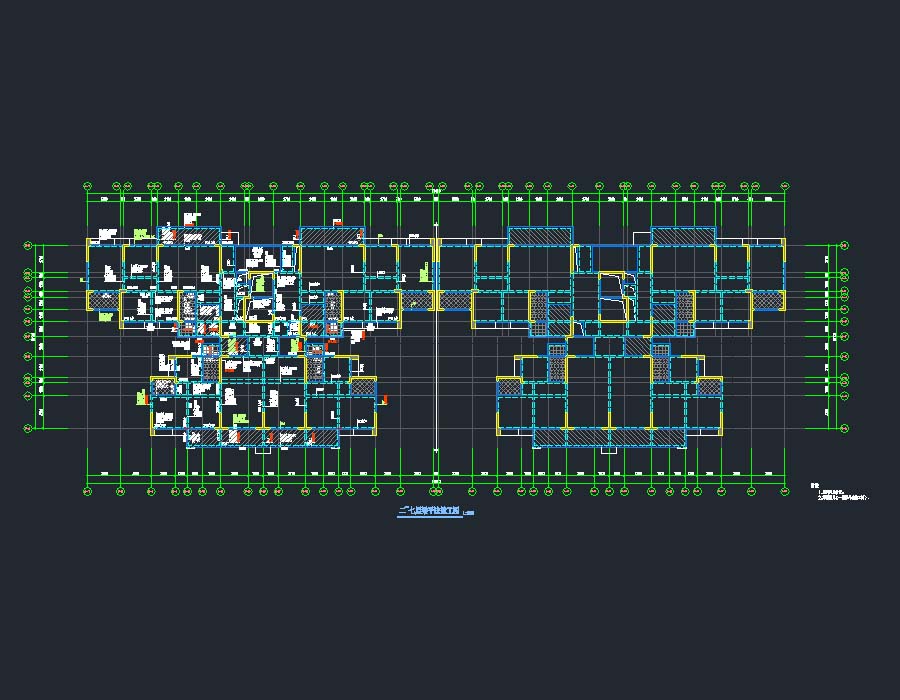

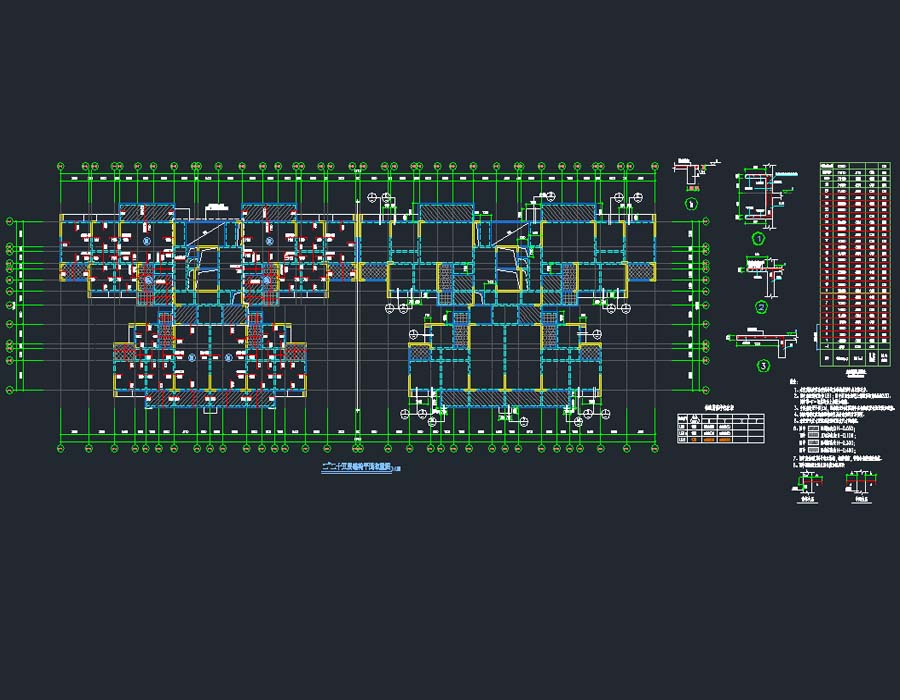

说明:某市新区26层高层3#住宅楼剪力墙结构施工图,地上26层,地下1层,长度:69.3米,宽度:18.3米,房屋高度的为78.4米,结构类型为剪力墙结构,基础类型为桩筏基础,地基形式为天然地基;抗震设防烈度为6度、类别为丙类,基本风压为0.3KN/m2。图纸包括:结构设计总说明,桩基设计说明,基桩定位图,筏板配筋图,基础大样,楼层板面墙柱平面布置图,楼层板面标高段墙柱大样图,楼层结构平面布置图,楼层梁平法施工图,楼梯大样图。
结构类型:剪力墙基础类型:筏基,桩基抗震烈度:6度抗震风压:0.3kN/㎡雪压:建筑面积:建筑高度:78.4m地上层数:26层地下层数:1层高度类别:高层图纸深度:施工项目地址:四川省设计时间:2018
