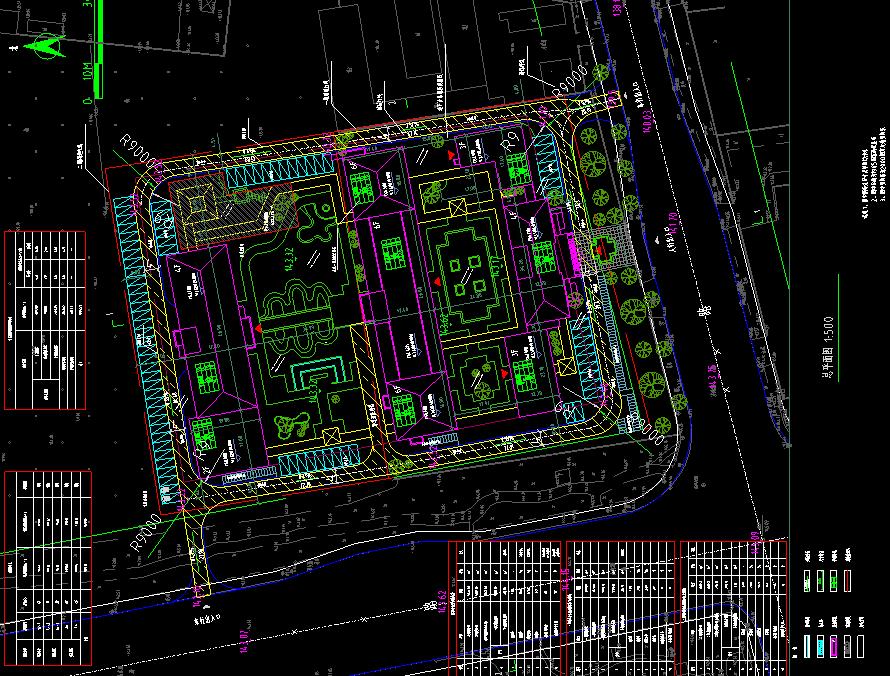

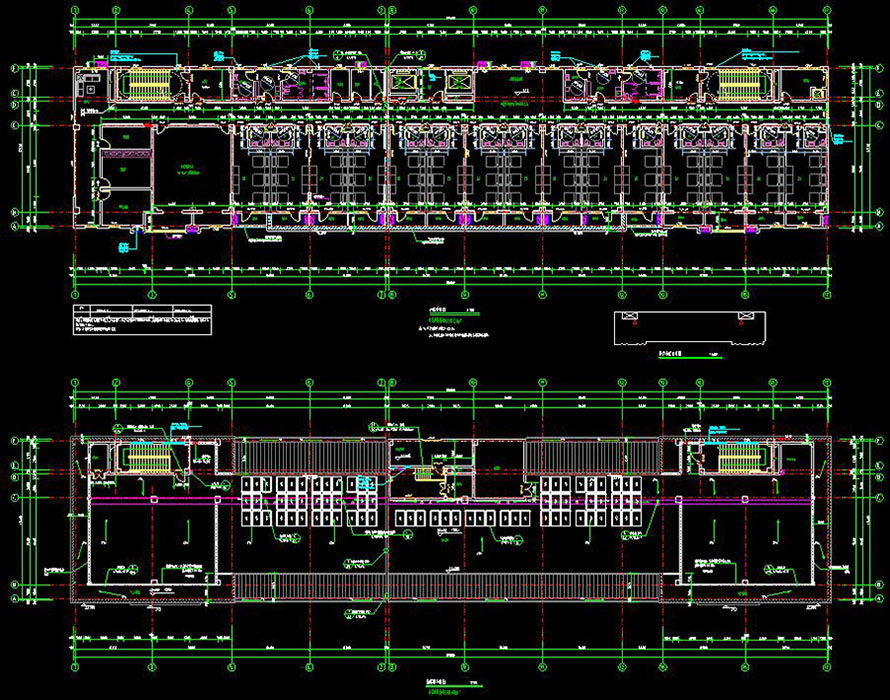

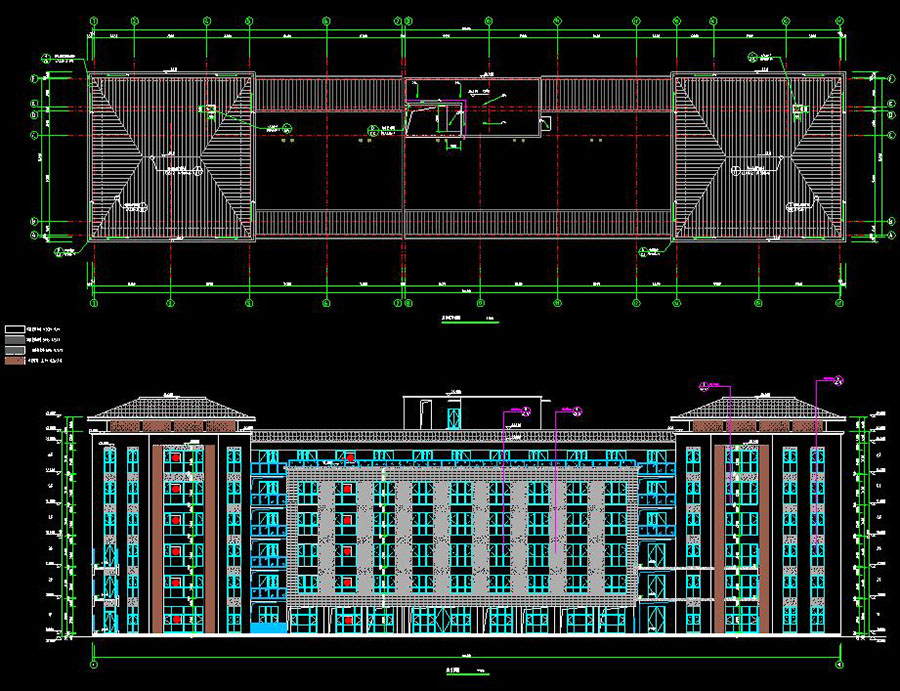

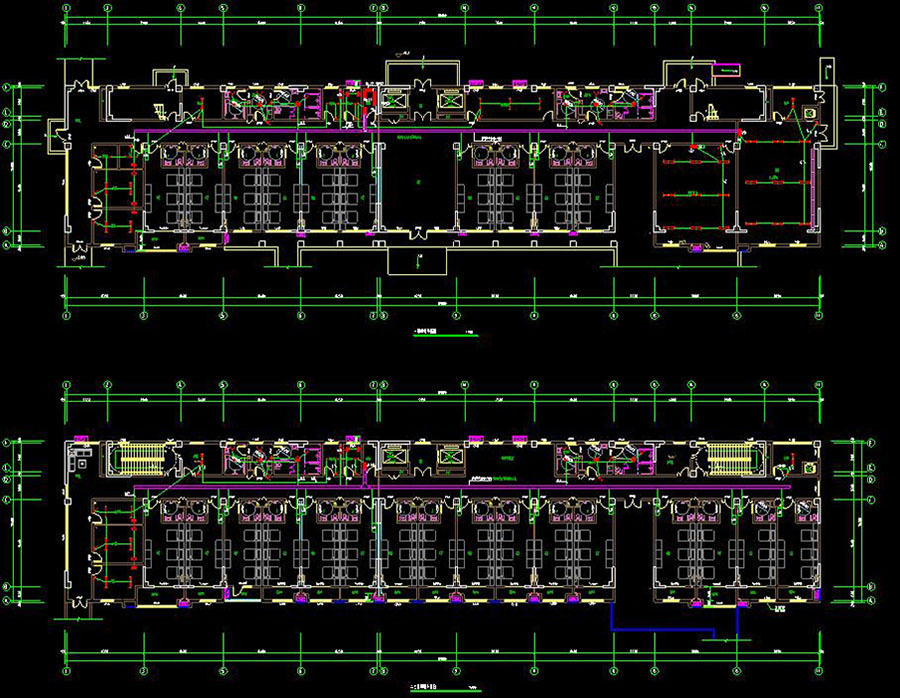

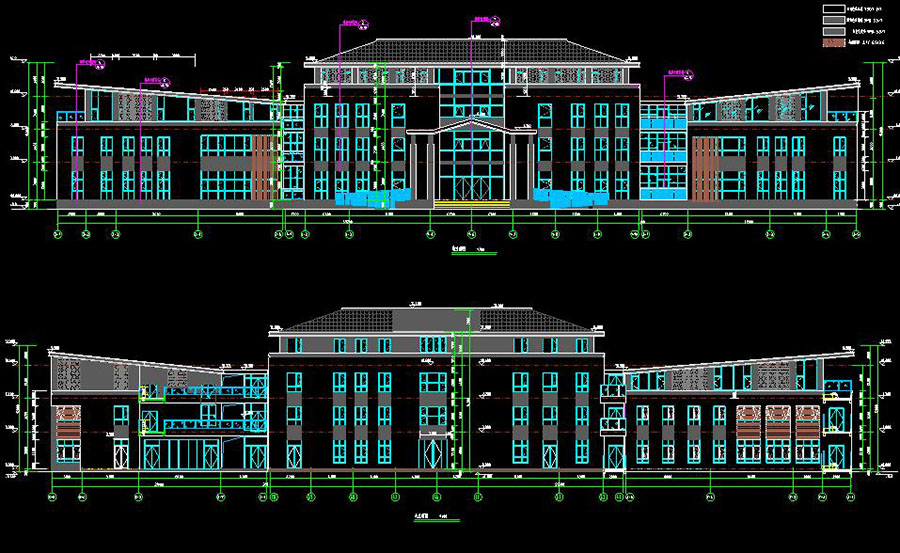

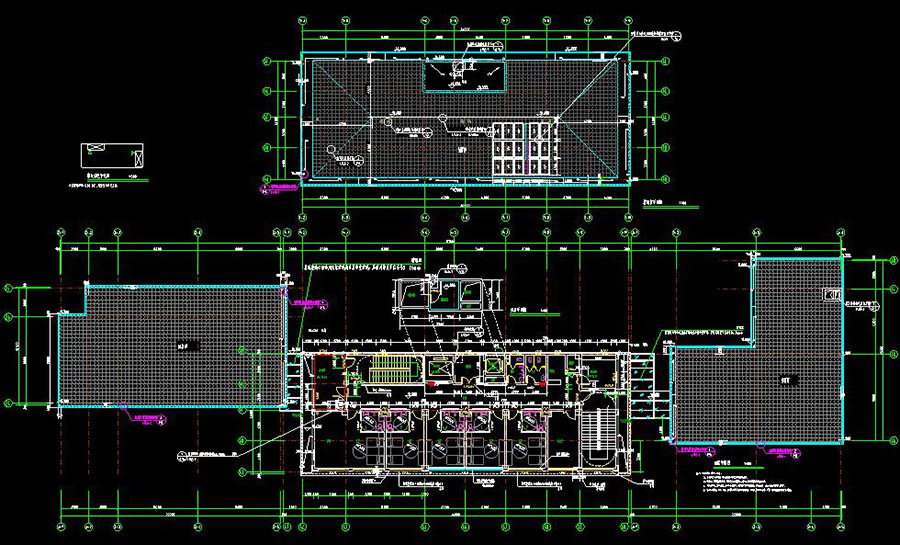

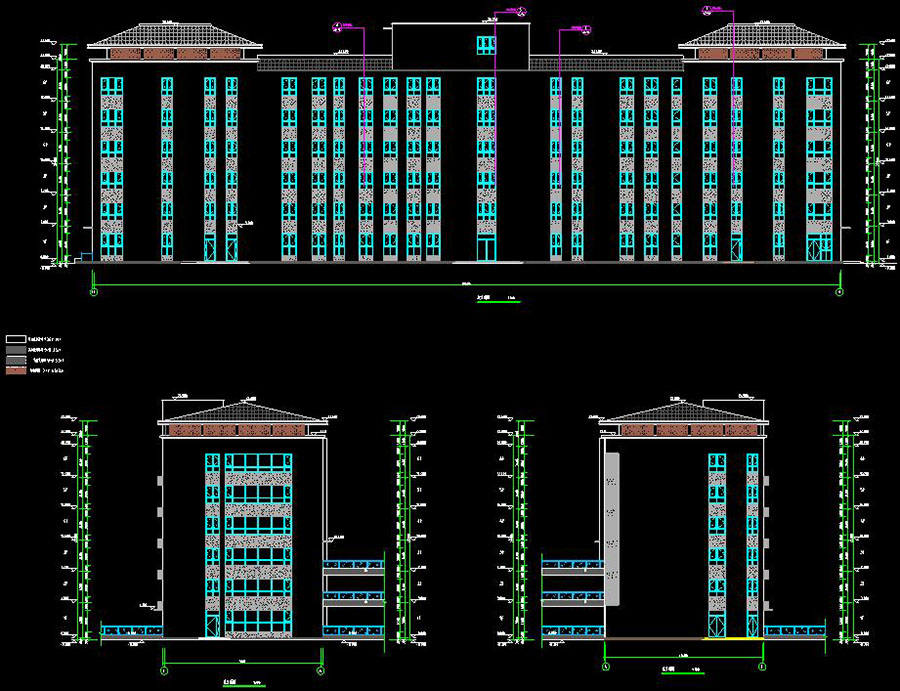

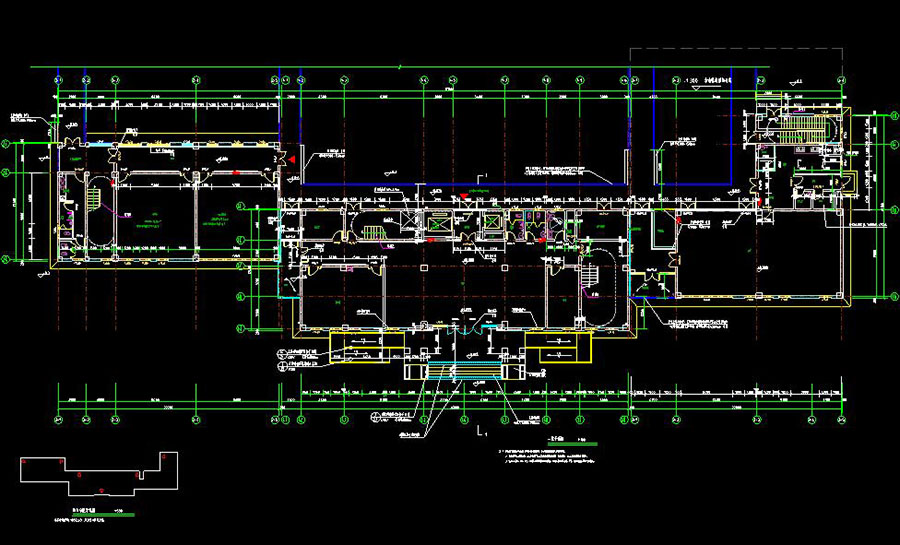

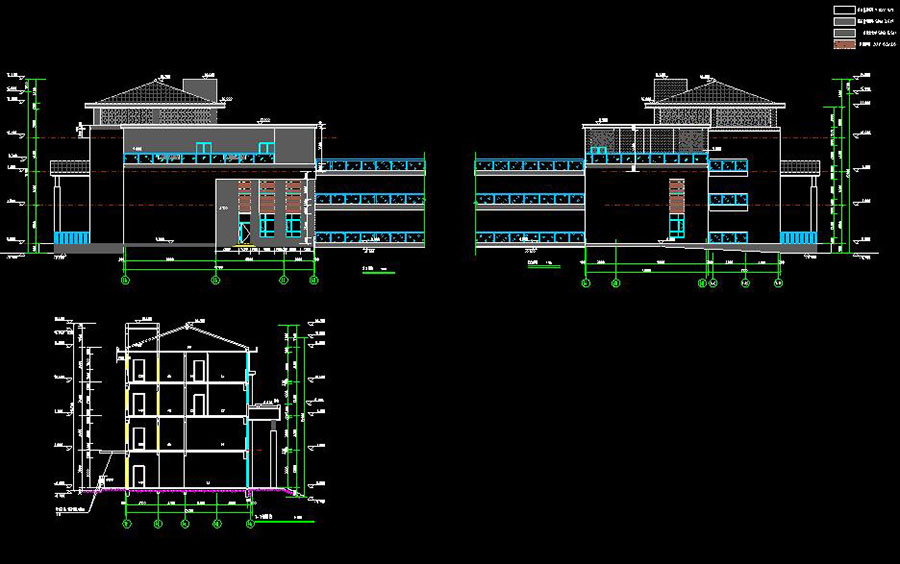

说明:养老院项目,其中养老院1#楼地上4层,地下1层,建筑高度14.4m,总建筑面积3902.82㎡,地上建筑面积3527.12㎡,地下建筑面积375.7㎡,一、二层为公共服务用房,三、四层为老年人居住休息区域,共设置床位22个;养老院2#楼地上6+1(阁楼)层,地下0层,建筑高度22m,总建筑面积8767.48㎡,总床位数为239床;框剪结构。图纸包含:规划总平面,建筑设计说明,建筑做法说明,设备层平面图,平面图,立剖面图,门窗表,浴室大样图,门窗大样,卫生间大样图,电梯大样图、墙身大样图;结构设计总说明,基础平面布置图,墙柱布置图,坡屋面墙柱布置图,梁布置图,板布置图,构造柱平面布置图,楼梯大样图,墙身大样图;给排水设计说明,给排水及消火栓平面图,机房层、屋顶层给排水及消火栓平面图,喷淋平面图,给排水系统图,消防水箱给排水详图,卫生间给排水详图;暖通设计说明,主要设备材料表,采暖系统图及大样,空调通用详图,地暖布置平面图,通风排烟平面图,空调接管平面图;电气设计说明,消防应急照明和疏散指示设计说明,配电箱系统图,火灾自动报警及消防联动系统图,消防设备电源监控系统图,防火门监控系统,综合布线系统框图,电子巡更系统图,照明平面图,走道照明平面图,弱电平面图,火灾报警平面图,屋面防雷平面图,基础接地平面图等(缺1#楼电气施工图)
建筑面积:3902.82,8767.48㎡地上层数:4,6+1层建筑高度:14.4,22m地下层数:1,0层高度类别:多层图纸深度:施工项目地址:山东省设计时间:2019建筑风格:现代效果图:无
