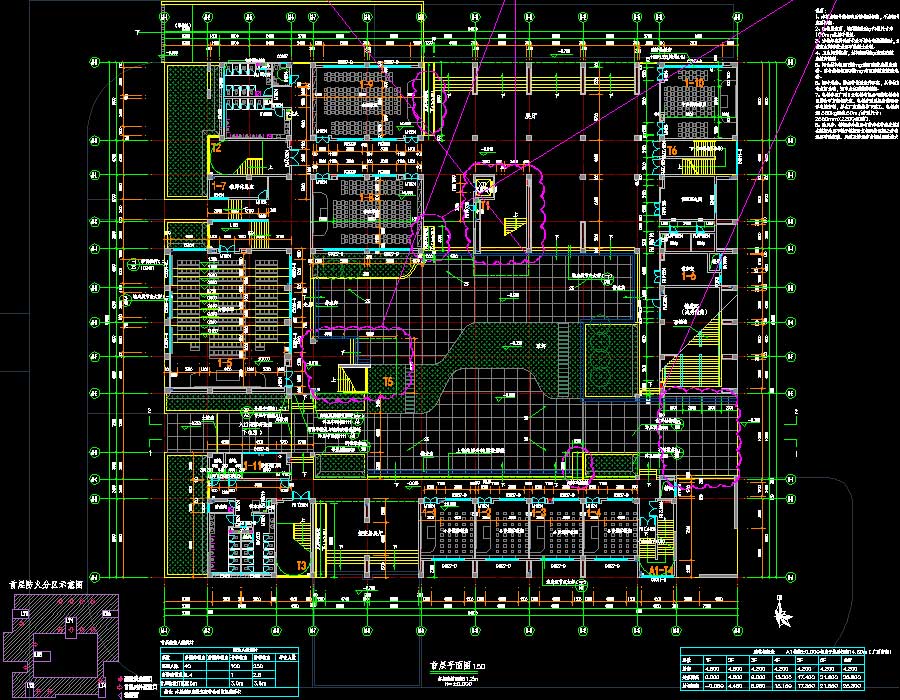

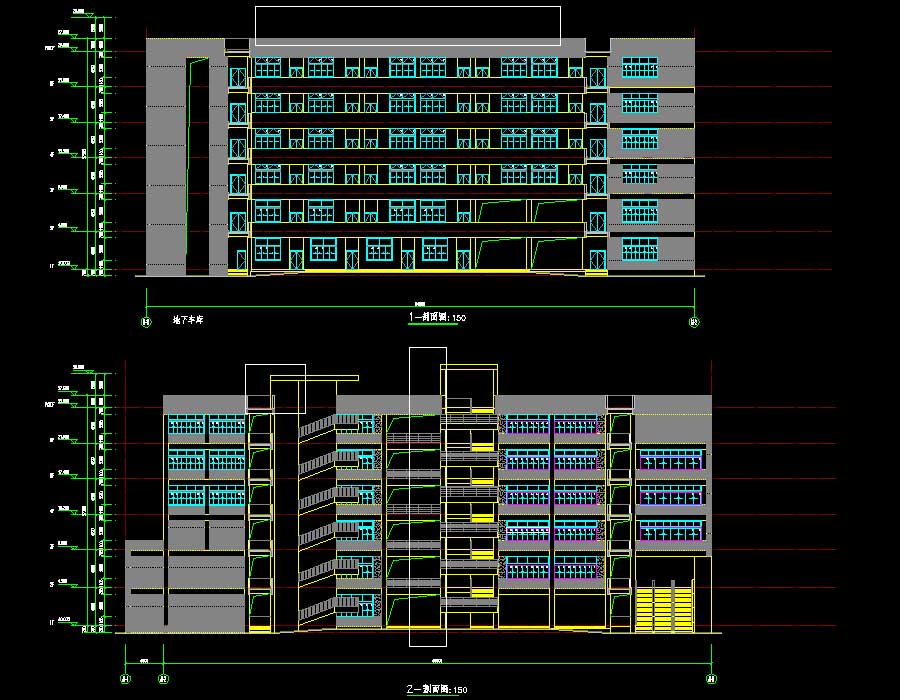

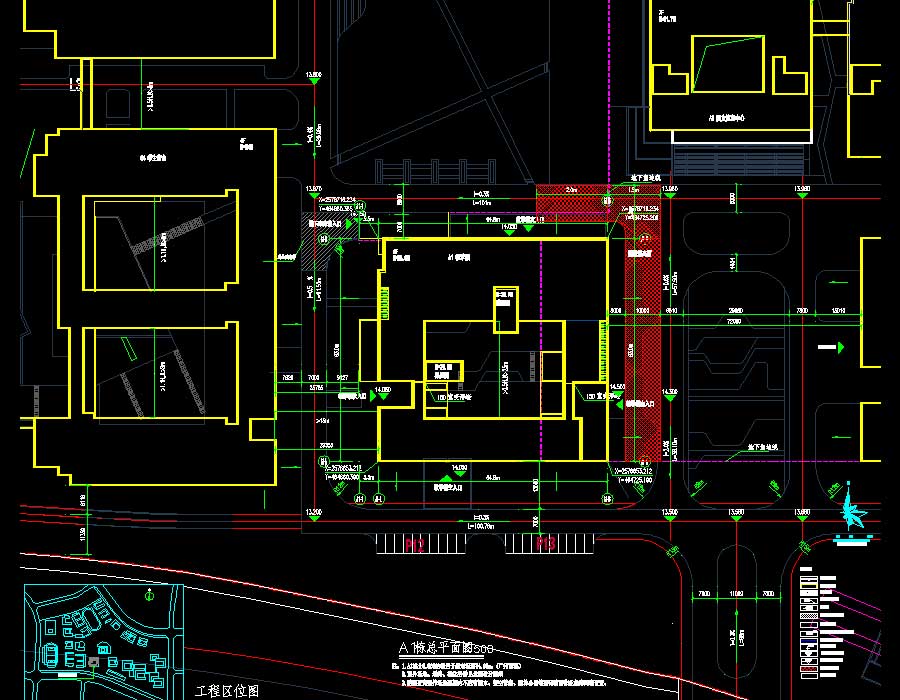

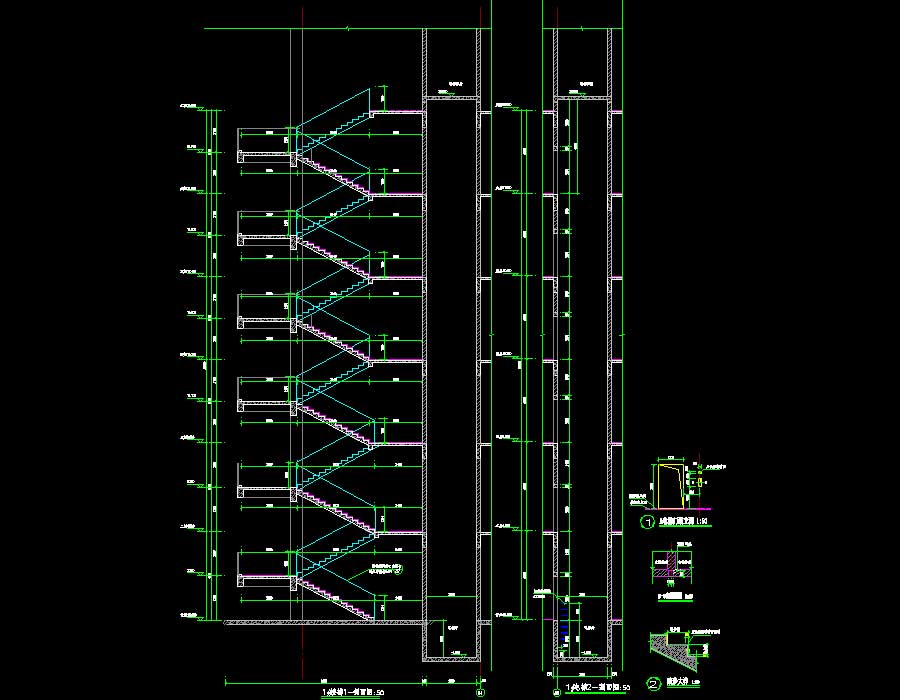

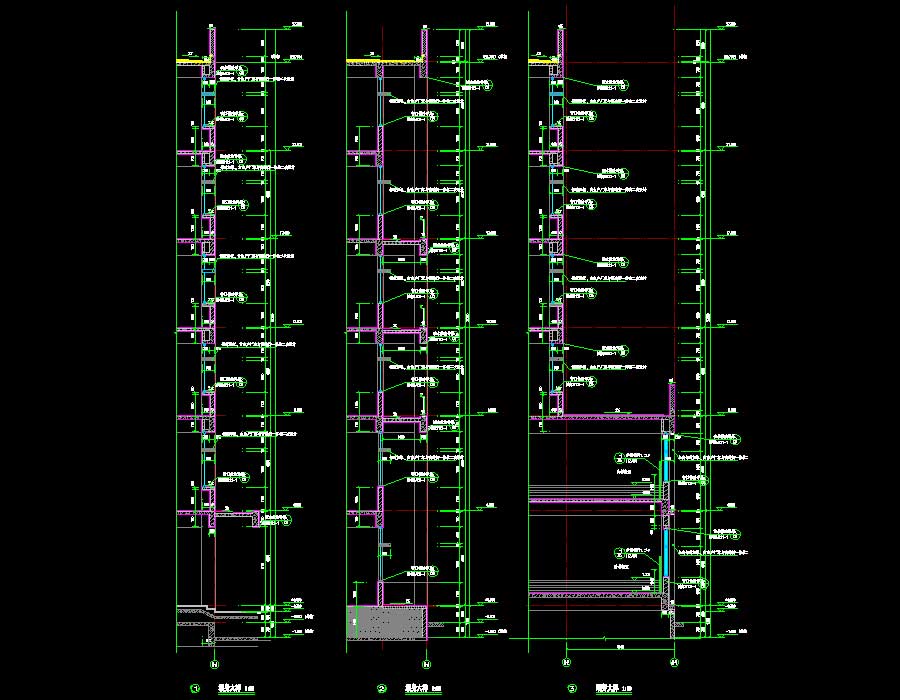

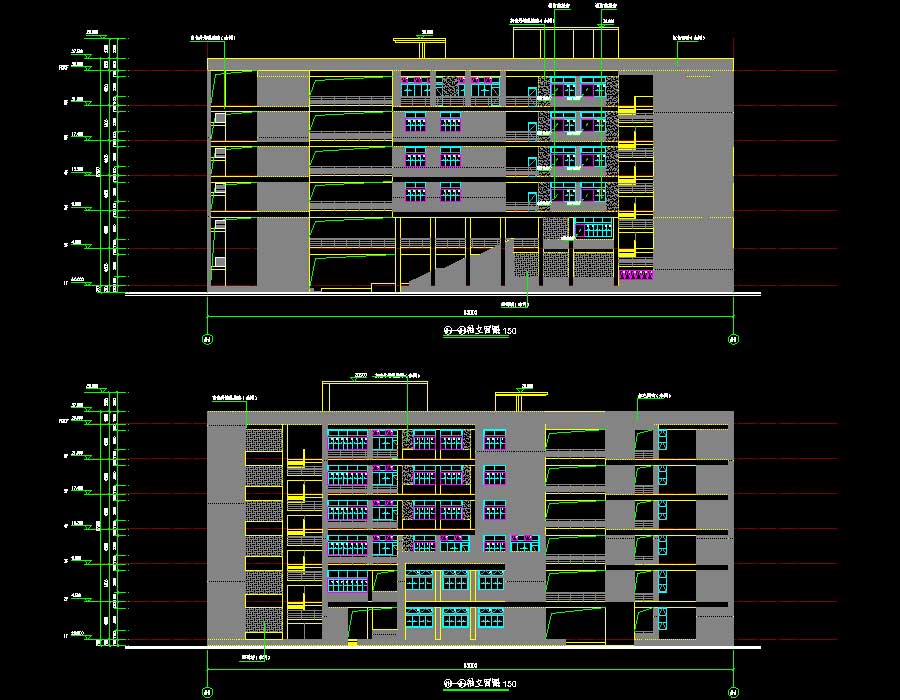

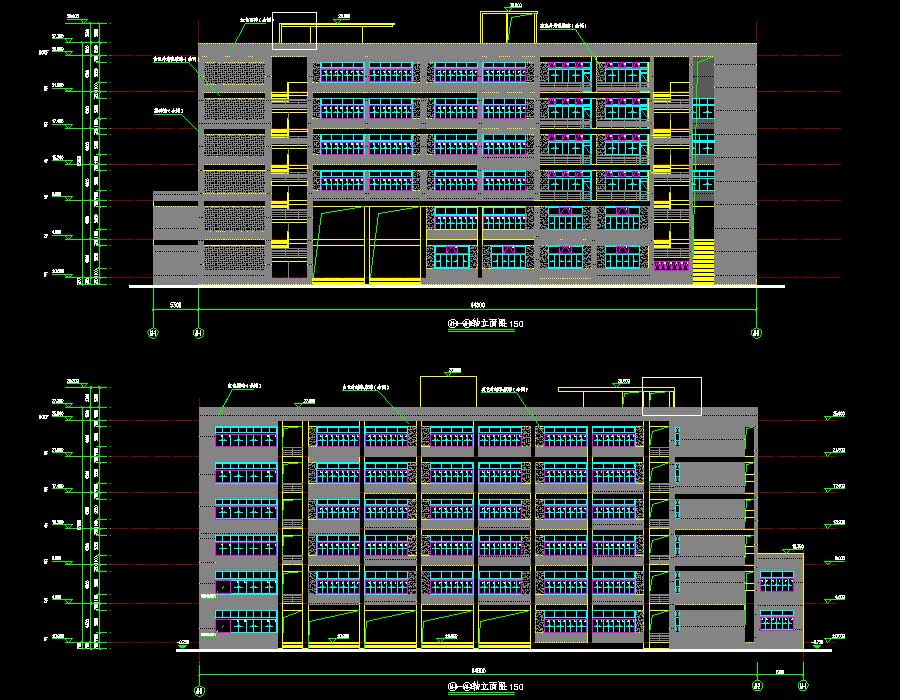

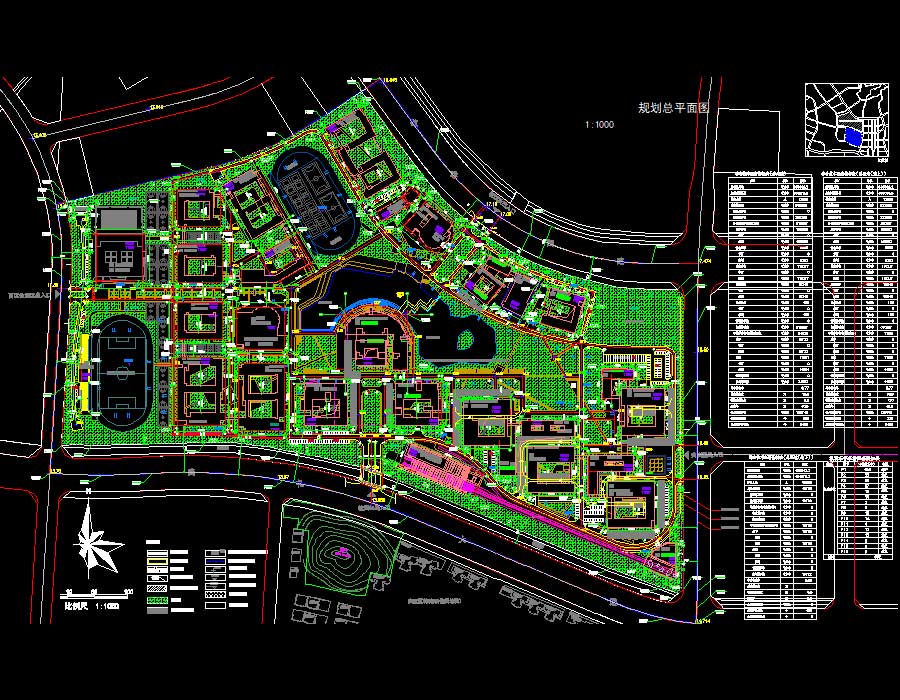

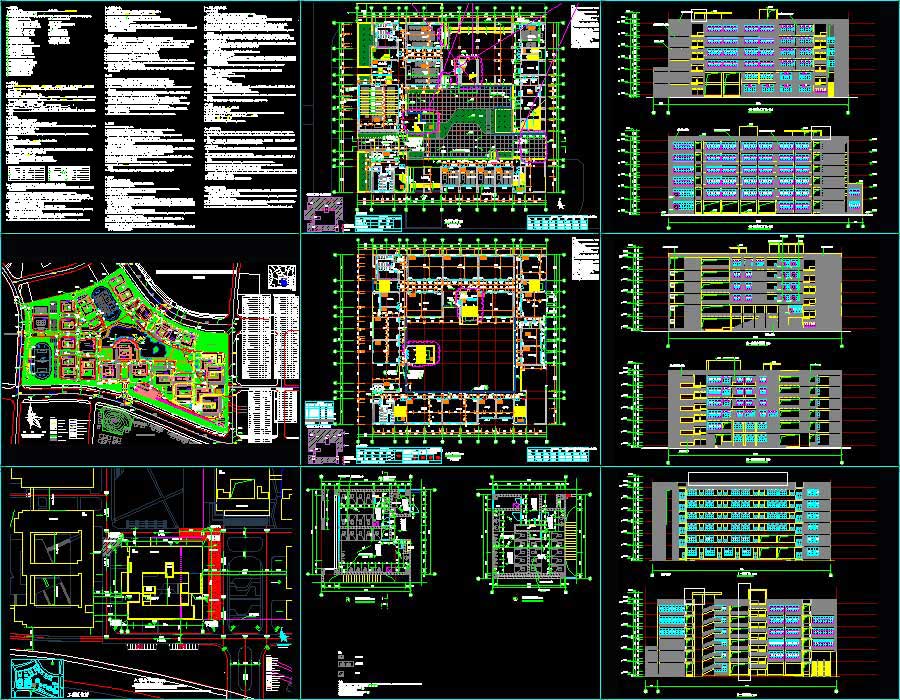

说明：该项目为某铁路职业技术学院迁建工程多栋教学楼多专业施工图，其中，A1教学楼，总建筑面积15489平方米，地上6层，地下1层，高29米；A2教学楼，总建筑面积15489平方米，地上6层，地下1层，高29米；A3图文信息中心，总建筑面积24079平方米，地上7层，地下1层，高29.4米；B5实训中心，建筑面积7231平方米，地上4层，高19.5米；B6栋车站及检修车间（实训功能），建筑面积5105平方米，地上3层，建筑总高18.6米；B7实训模拟中心，建筑面积2852平方米，地上3层，建筑总高15.9米；C1、C1-1栋校企合作实训基地，建筑面积14908平方米，地上8层，地下1层，建筑总高度33.35米；地下室，总建筑面积23784平方米，地下1层，框架结构。图纸内容含：建筑专业，规划总平面图、总平面图、建筑总设计说明、建筑构造用料做法表、建筑墙体做法表、天面构造做法表、电梯选用表、建筑节能设计说明专篇、建筑平面图、立面图、剖面图、门窗大样、墙身大样、卫生间大样、宿舍标间大样、楼梯大样、观众座席台阶平面大样、观众座席台阶剖面大样、地下室建筑总设计说明、建筑构造用料做法表、建筑装修一览表、地下室剖面图、车道大样、地下室顶板标高图、地下室负一层平面图、地下室负一层平时平面图布局、地下室负一层战时平面图布局；电气专业，建筑电气设计总说明、建筑电气设计说明、主要设备材料表及图例、竖向配电干线图、电力规划总平面、低压配电回路室内、外路由图、应急配电回路室外路由图、10KV主接线图、变配电房电气设备剖面图、照明标准配电箱系统、空调、实训标准配电箱及消防风机配电箱系统、插座配电平面图、照明配电平面、空调配电平面、动力配电箱系统、动力配电平面、总高压配电系统图、高压配电系统图、低压配电系统图、电气火灾监控系统图、B1栋变配电房布置,配电干线及接地平面图、地下室建筑电气设计说明、地下室竖向配电干线图、主要设备材料表及图例、地下一层动力配电箱系统图、地下一层消防水泵配电箱系统、地下一层动力配电平面、地下车库照明配电箱系统、地下车库应急照明配电箱系统、消防干线总平面图、消防总系统图、防火门监控系统图、消防电源监控系统图、火灾自动报警系统图、电气消防平面图、火灾自动报警平面等等及园林、道路、结构、暖通、给排水专业施工图等。（部分专业图纸有残缺）
