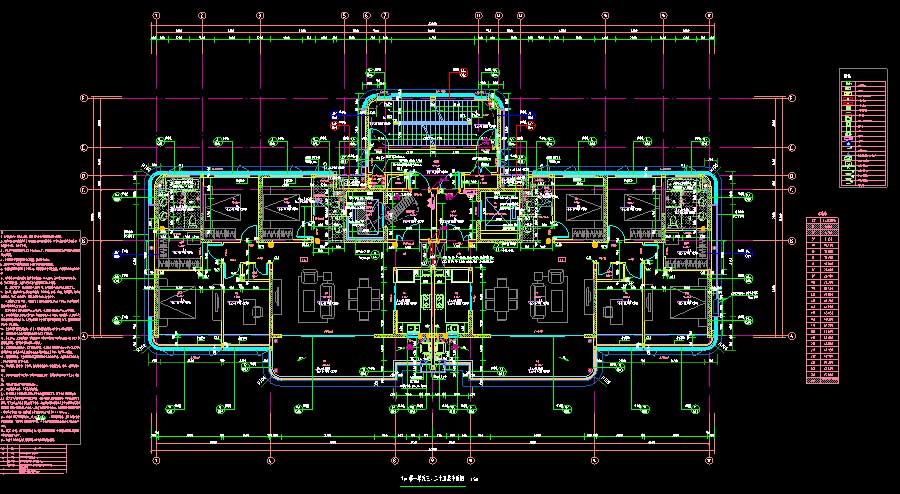

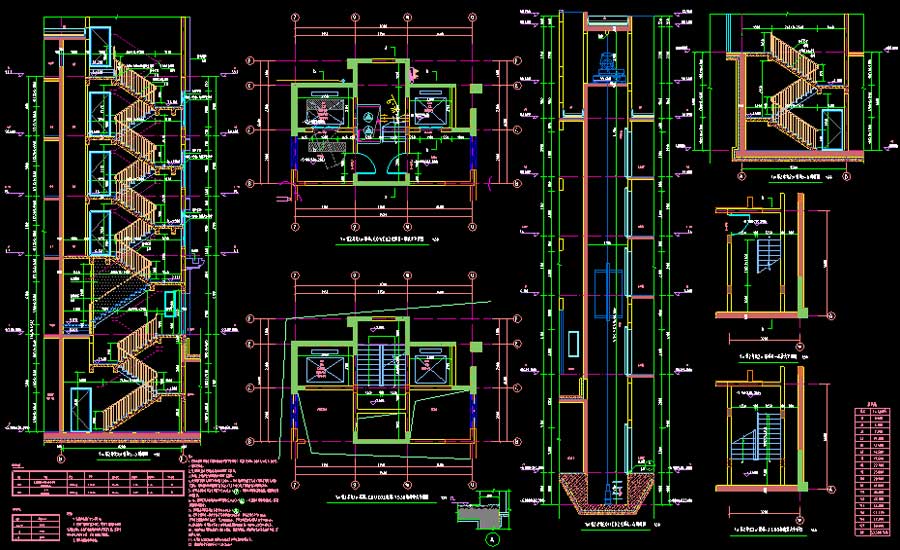

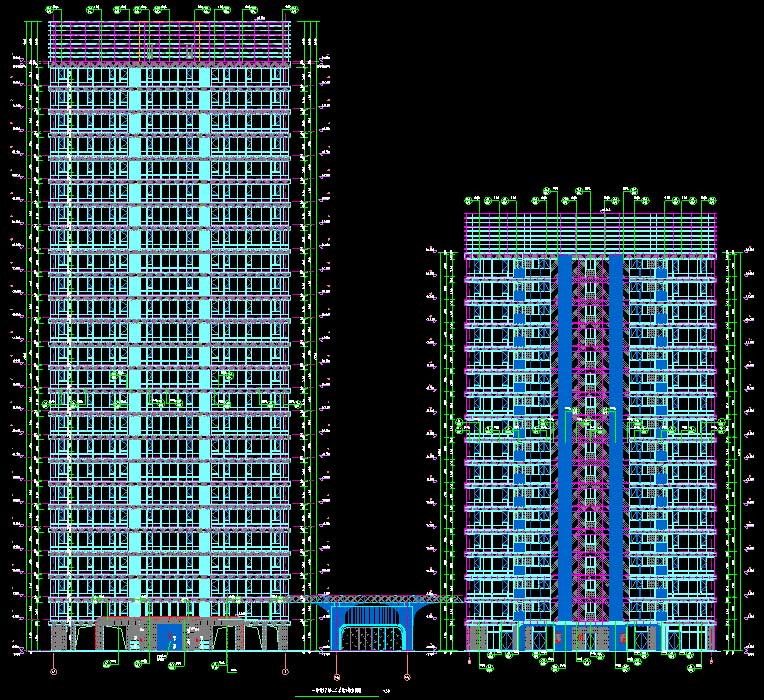

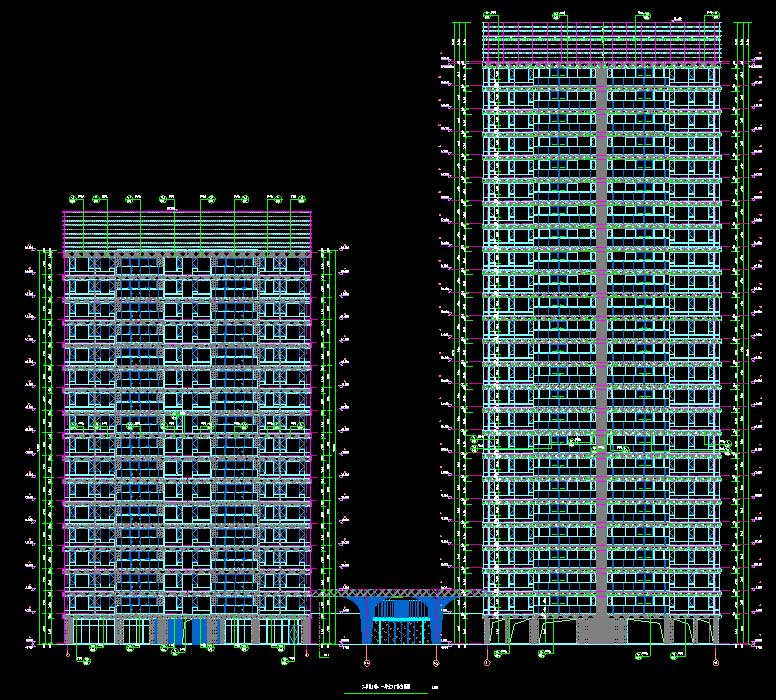

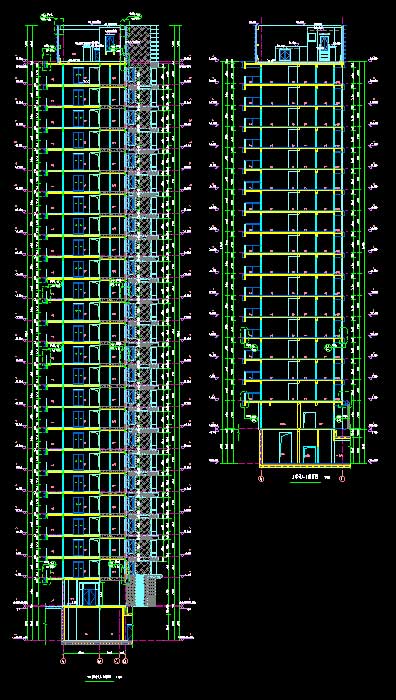

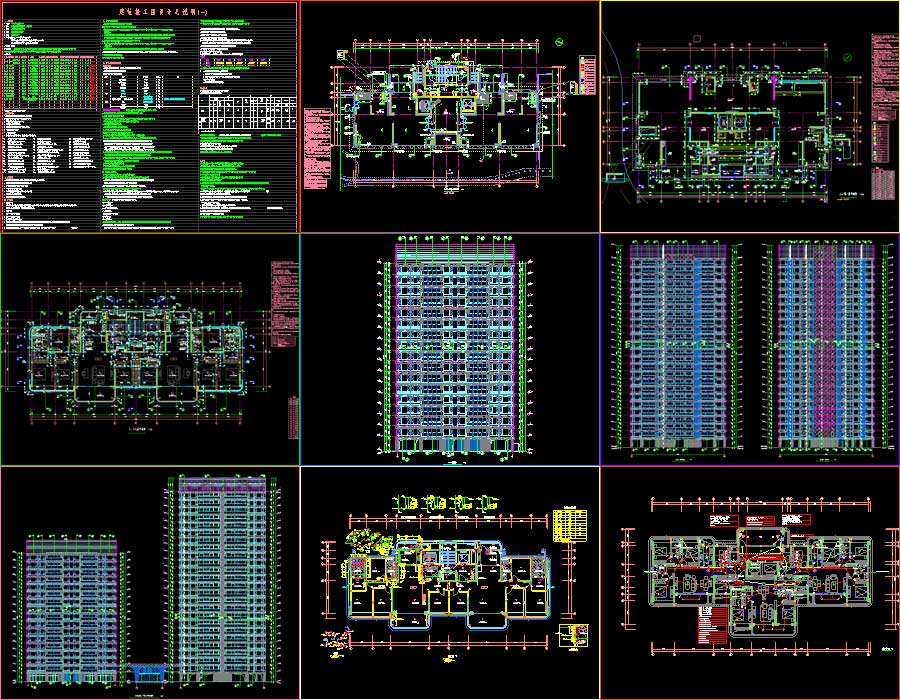

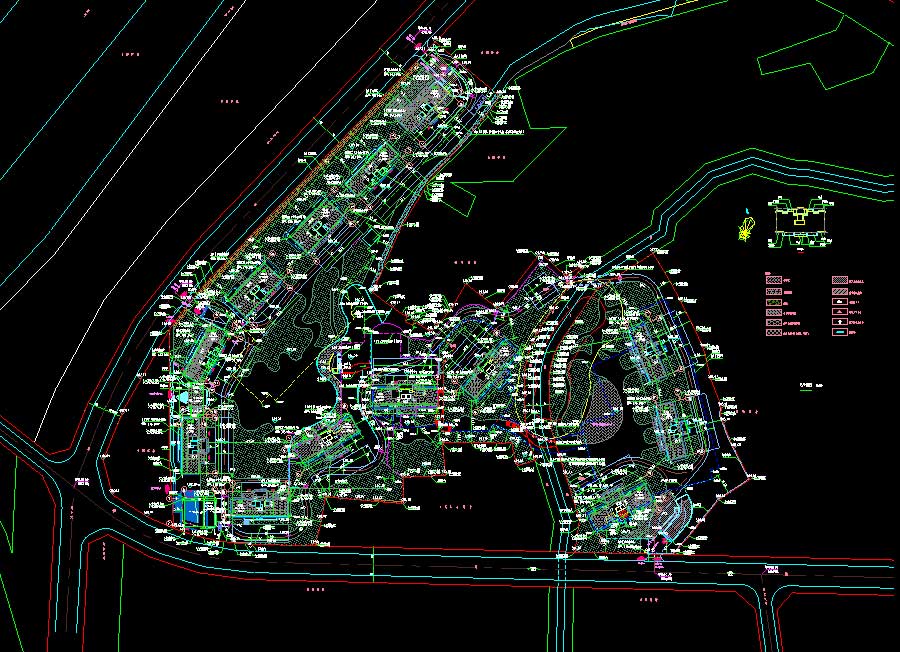

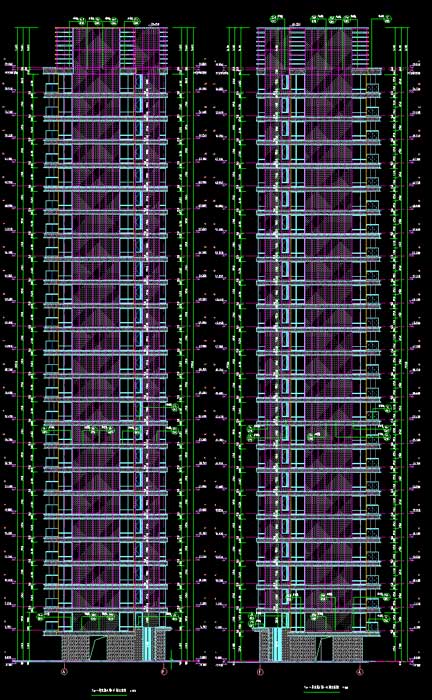

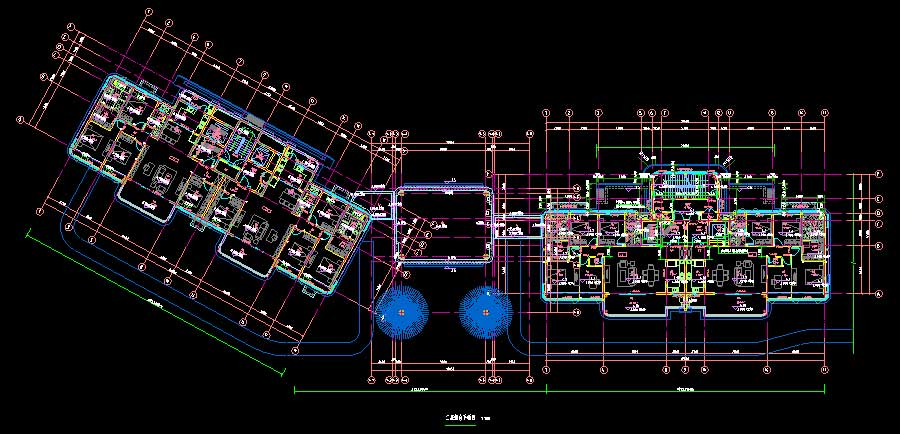

说明：该项目为某小区多栋高层住宅楼全专业施工图（结构专业缺少说明等图纸），图纸内容含建筑、结构、给排水、电气、采暖通风、绿建、海绵专项、地勘、基坑、幕墙。项目包括1~12#住宅楼，社区用房及地下室。抗震设防烈度为7度，主要结构形式为框架剪力墙、框架结构。其中，社区用房地上层数为2层，建筑高度为12.3米；1#1单元地上层数为25层，建筑高度为79.95米，1#2单元地上层数为17层，建筑高度为53.95米，地下层数为1层；4#地上层数为17层，地下层数为2层，建筑高度为53.95米；2#、3#、5~12#地上层数均为25层，12#地下层数为1层，2#、3#、5~11#地下层数均为2层，建筑高度均为79.95米；地下室为地下2层（局部地下1层）。本项目净用地面积为46434.51平方米，总建筑面积为175984.09平方米，地上建筑面积为125530.79平方米，地下建筑面积为50453.3平方米，计容面积为116086.28平方米，建筑基底面积为9286.9平方米。图纸内容含：建筑说明，总平面图，竖向设计及道路平面图，消防车道及登高操作场地示意图，挡墙位置示意图及选型图，平立剖面图，楼梯详图，门窗统计表及门窗分隔示意图，坡道大样图，节点大样图；桩基平面布置图，桩定位图，基础平面布置及配筋图，梁平法施工图，结构平面布置及板配筋图，楼梯详图，柱平面布置及大样图，地下室基础筏板配筋图；给排水说明，总平面图，剖面图，给排水系统展开图，生活水泵房大样图，消防水泵房大样图，地下室自喷平面图；电气说明，电气总图，弱电智能化总图，智能化系统图，智能化平面图，强电竖向干线系统图，配电箱系统图，弱电系统图，火灾自动报警系统图，照明平面图，弱电消防平面图，户型定位平面图；暖通说明，加压送风系统图，通风防排烟平面图；幕墙说明，幕墙大样节点图，立面图，平面图，门窗大样图，单元栏杆大样表，墙身大样图；基坑支护设计总说明，基坑支护平面布置图，基坑监测平面布置图，支护结构剖面图，冠梁及桩间护壁大样图，沉砂池详图，排水盲沟、安全护栏大样图，坑内集水井大样图，承压囊式扩体锚索大样图，钢筋土钉大样图等等。
