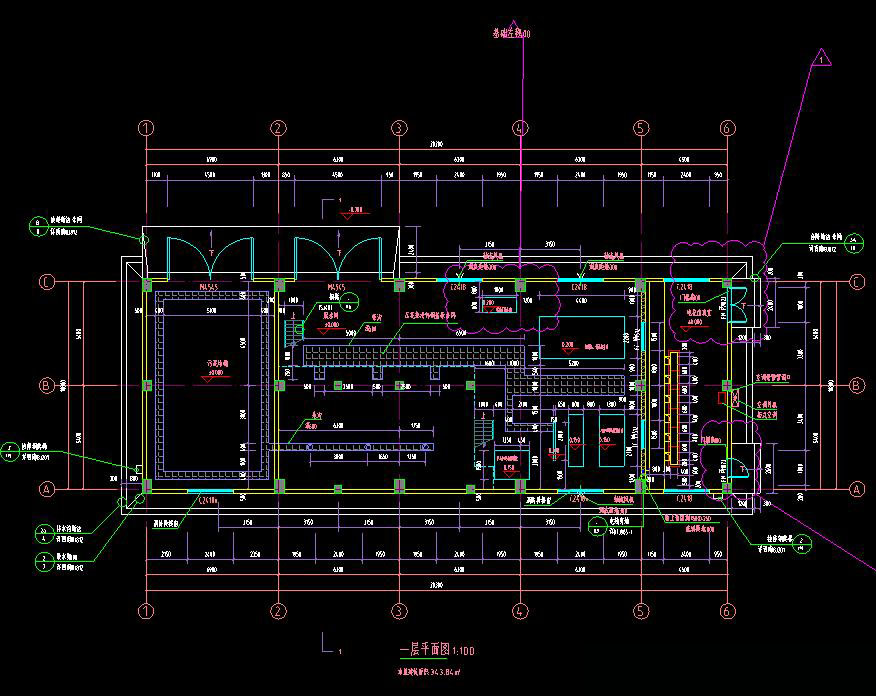

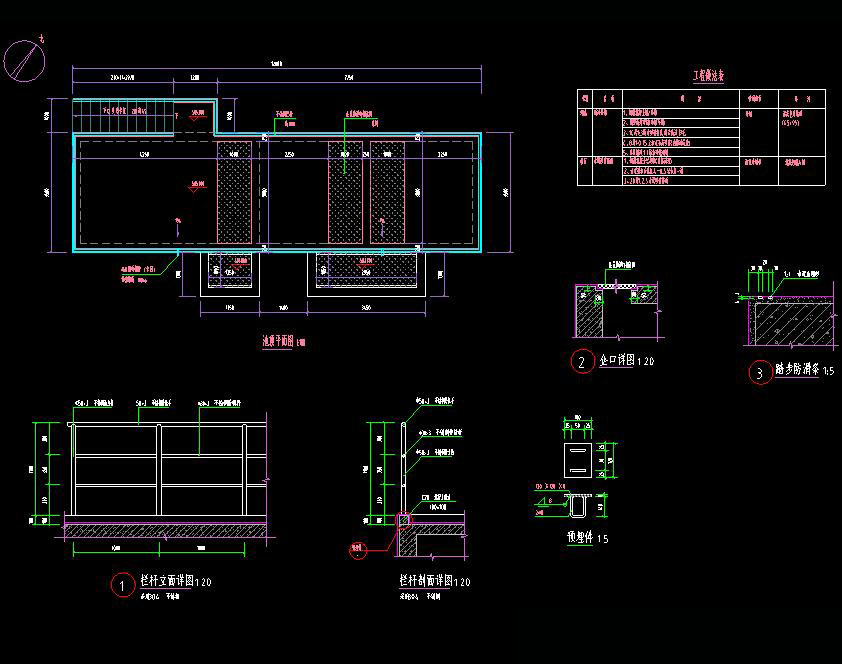

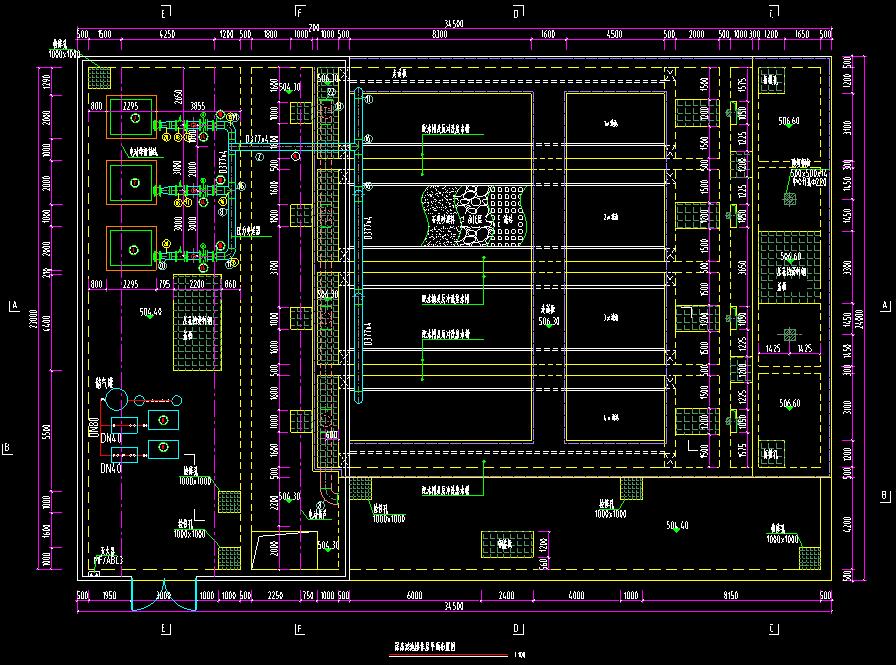

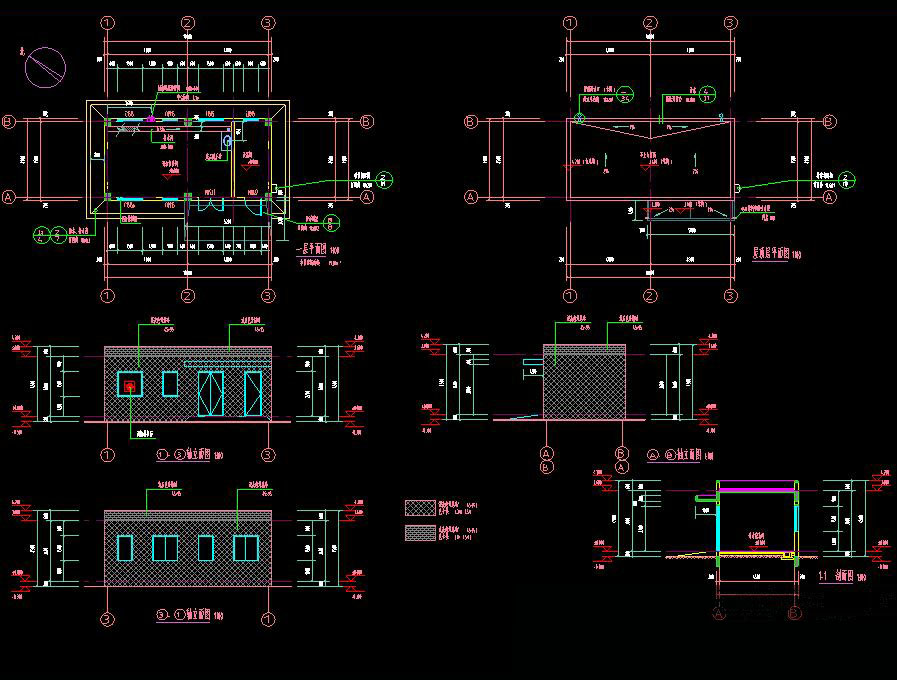

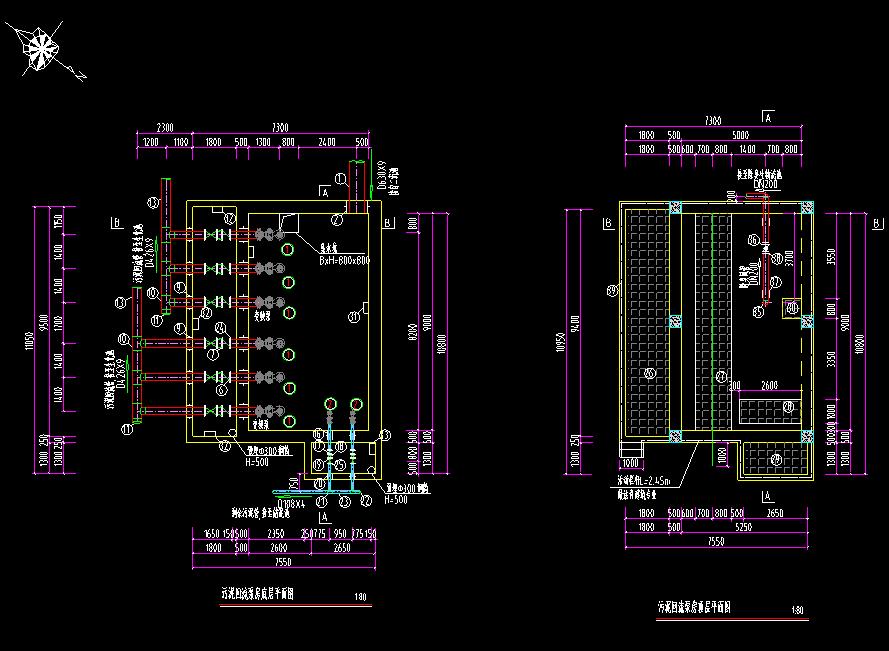

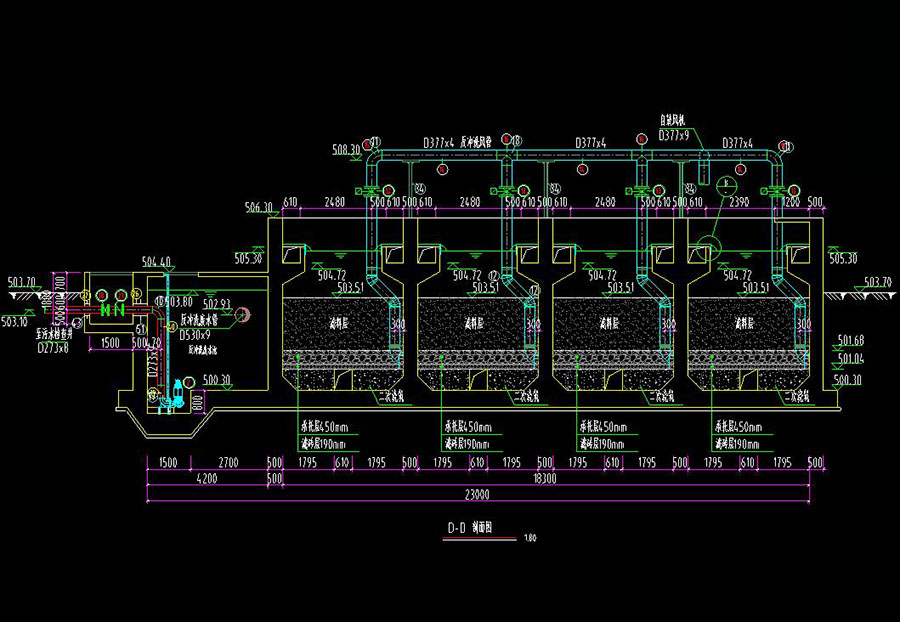

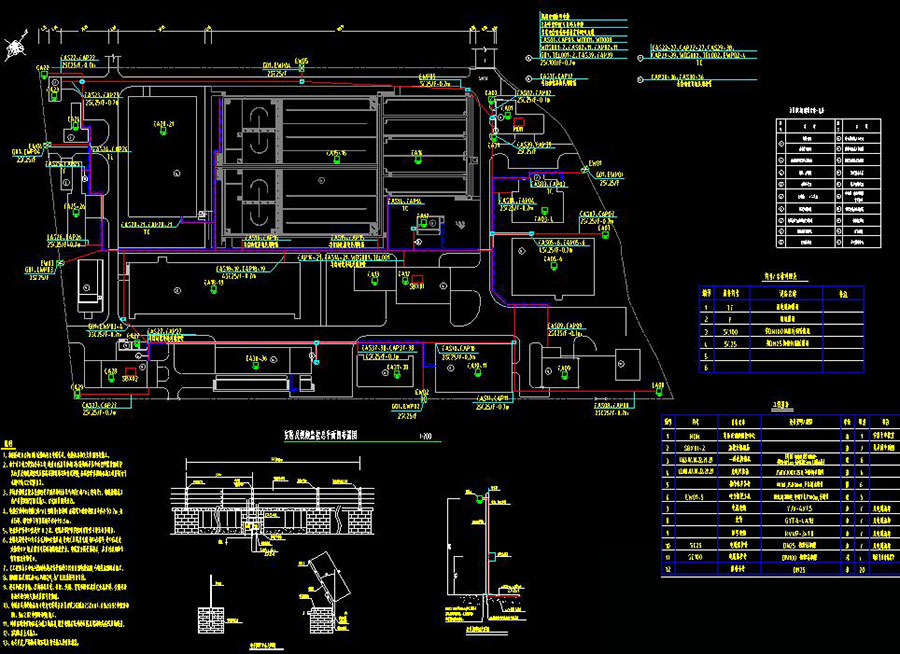

说明：该污水处理厂设计规模3.0万m3/d，处理工艺采用粗格栅及提升泵房＋细格栅＋A2/O生物池＋矩形二沉池＋中间提升泵房＋高效沉淀池＋深床滤池＋臭氧接触池＋接触消毒池＋巴式计量渠,自动化系统及仪表设计包括：生产管理及自动控制系统、安防视频监控系统及仪表等三部分。图纸包含：污水厂施工图说明书，自动化控制系统总说明，自动化控制系统设备清单，自动化控制系统图，工艺流程仪表配置图，仪表箱箱内布置及设备材料表，预处理控制站、污泥脱水系统控制站、加药及出水端控制站、生化处理系统控制站的模块配置及网络接线图，电源柜布置图及设备材料表，控制柜布置图，供电原理图，模块信号及电缆对应表，其余电缆等，中控室监控及电源柜、监控交换机箱的视频设备配置及接线图，布置图及设备材料表，供电原理图，电缆清册等，综合布线系统图，进出水仪表间电源柜，自动化总平面布置图，进水仪表间、粗格栅及提升泵房、细格栅及曝气沉砂池、除臭生物滤池、污泥脱水间、贮泥池及反冲洗水池、加药间、接触池及巴氏计量槽、变配电间及鼓风机房、生化池及二沉池、污泥回流泵房、事故池均质池、臭氧制备间、深床滤池、高效沉淀池、水解酸化池自动化平面布置图，安防及视频监控总平面布置图、系统图，高效沉淀池、深床滤池、臭氧制备间、臭氧催化氧化池、变配电间及鼓风机房、生化池及二沉池、污泥回流泵房、事故池均质池、水解酸化池、污泥脱水间、贮泥池及反冲洗水池、粗格栅及提升泵房、细格栅及曝气沉砂池、进水仪表间、加药间、接触池及巴氏计量槽视频监控平面布置图；储泥池及反冲洗水池、粗格栅及提升泵房、污泥脱水间、细格栅及曝气沉砂池、事故、均质池、水解酸化池、生化池 二沉池、污泥回流泵房、高效沉淀池、深床滤池、臭氧氧化池、接触消毒池、储泥池及反冲洗水池、除臭生物滤池、加药间、危废间及出水仪表间、鼓风机房、进水仪表间、综合用房建筑，结构，工艺，电气专业施工图；海绵专篇设计说明，下垫面分析图，海绵设施分布图，污水处理厂灌木及地植被放线图，海绵设施竖向设计图，雨水系统平面图，海绵设施大样图，进厂道路等
