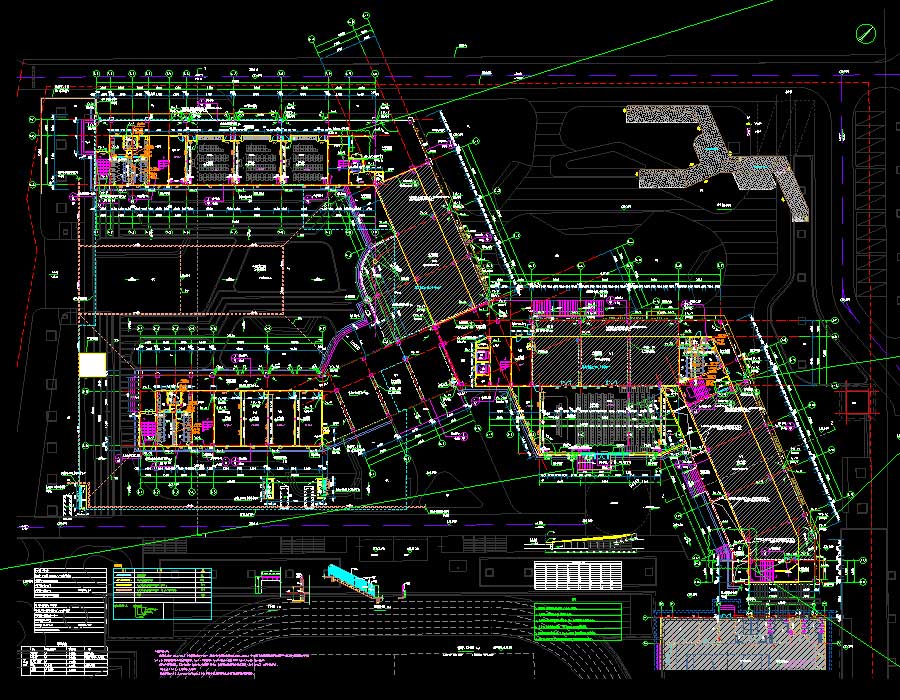

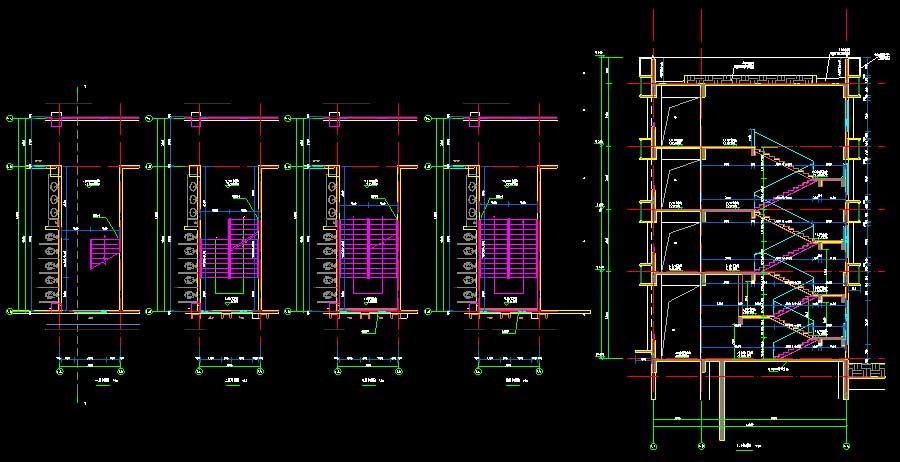

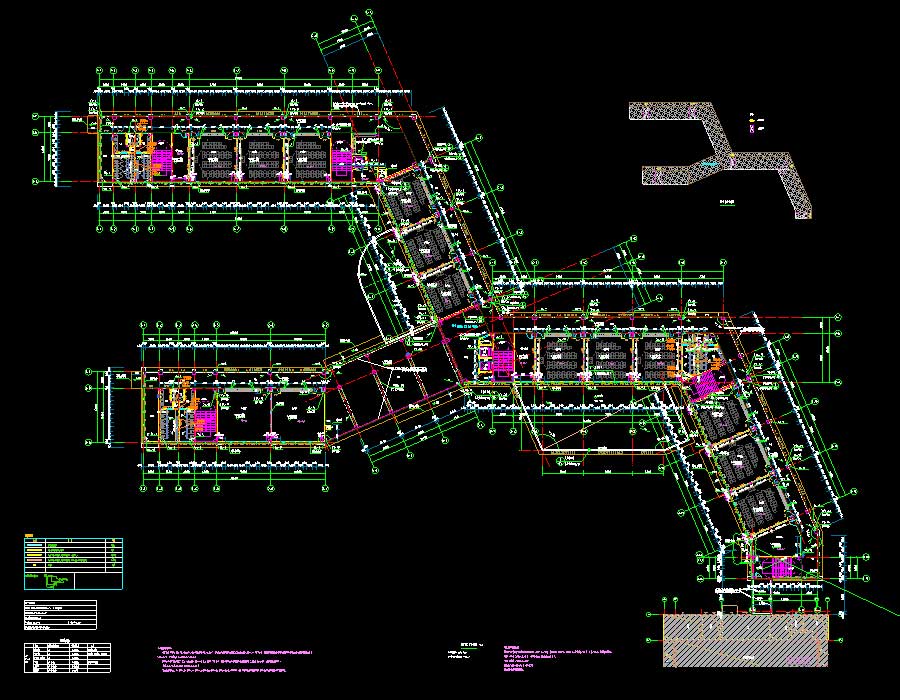

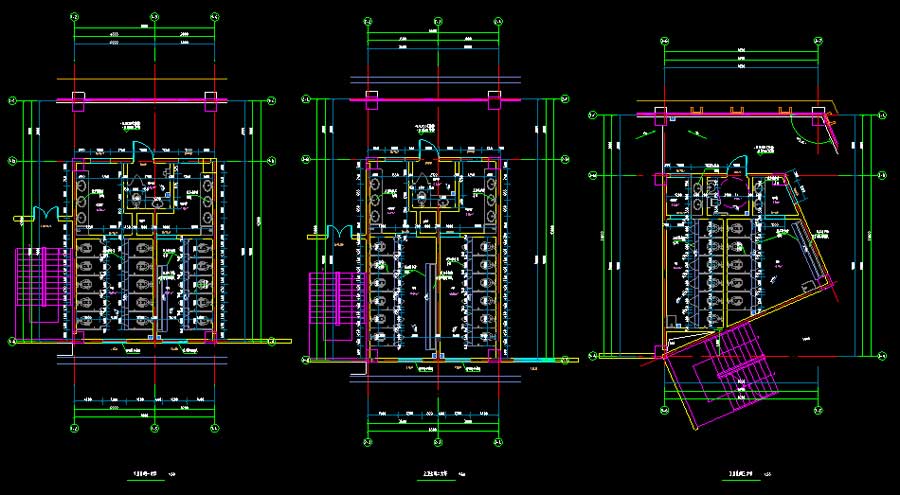

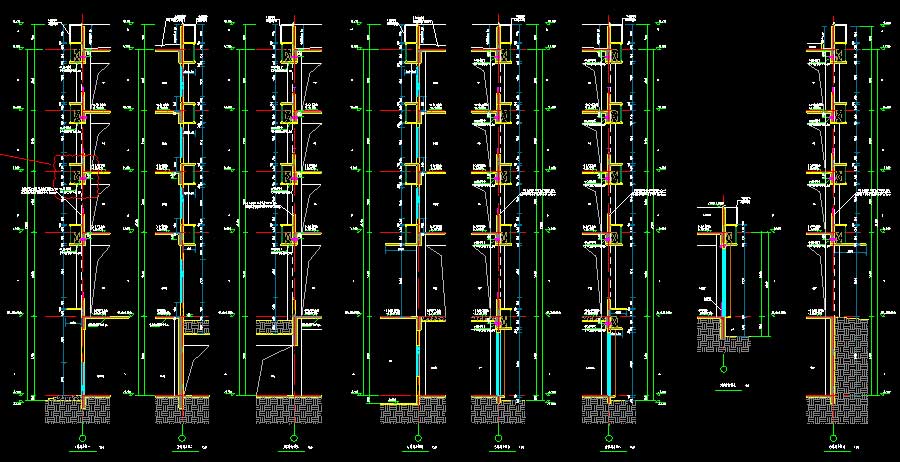

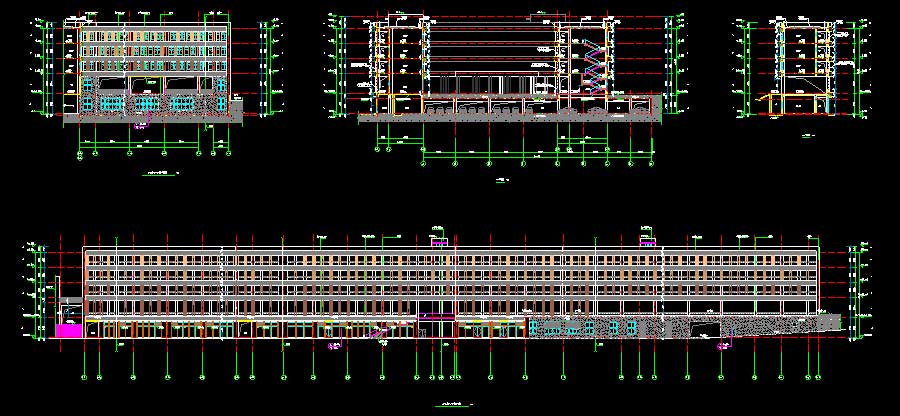

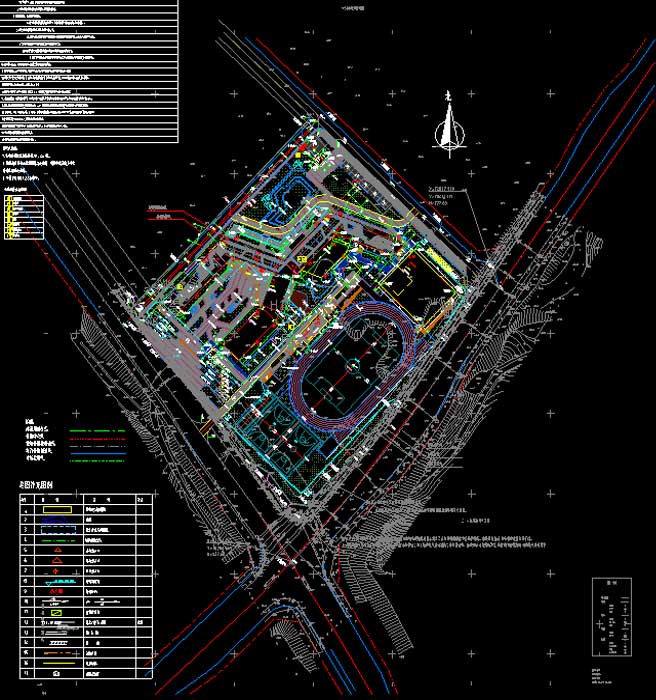

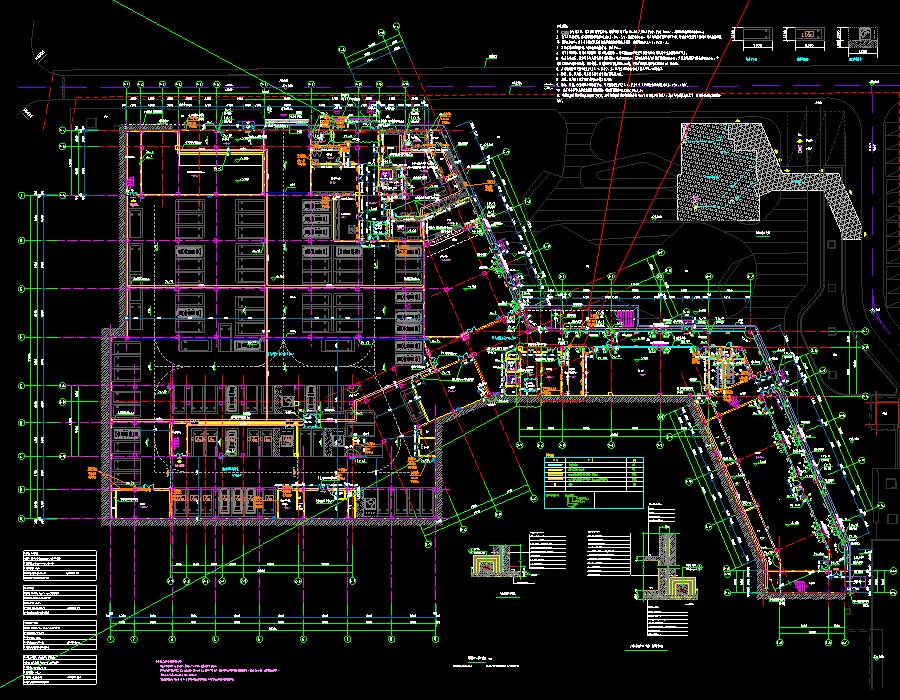

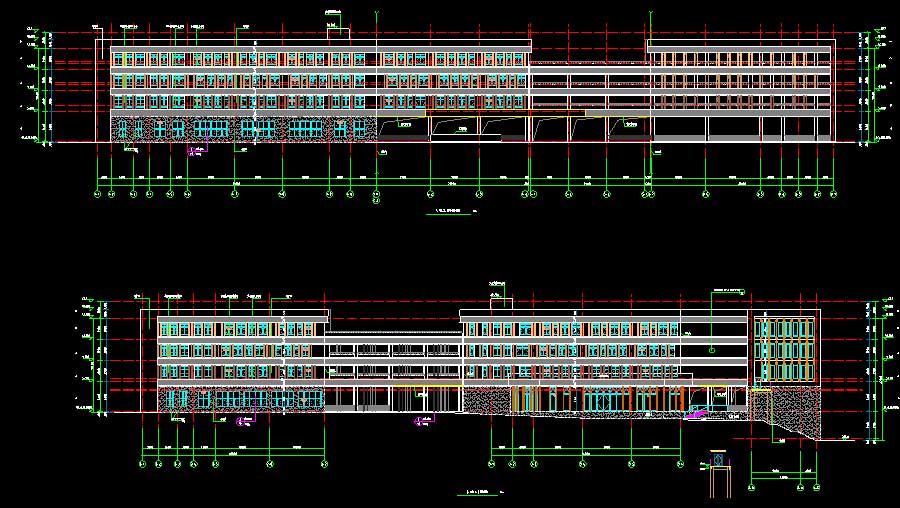

说明：该项目为某小学项目全专业施工图（含BIM，计算书，设计自评价表，温度应力分析，地勘，抗震可行性专项论证会意见，智能化系统概算，反馈意见表等），包括1#教学楼，2#风雨操场，3#、4#门卫室，5#音控室及体育器材室。抗震设防烈度为6度，主要结构形式为钢筋混凝土框架结构。其中，1#教学楼消防计算高度为22.5米，地上层数4层，地下层数为1层，总建筑面积为15845.6平方米；2#风雨操场、3#、4#门卫室地上层数均为1层，消防计算高度为4.2~13米，建筑面积为20.16~1091.18平方米；5#音控室及体育器材室为地下1层，建筑面积为214.5平方米。图纸内容含：建筑说明，平面图，立面图，剖面图，楼梯大样图，卫生间大样，节点大样，墙身大样，门窗大样；结构说明，基础平面布置图，竖向构件平面布置图，平面布置及板配筋图，梁配筋图，楼梯大样，墙身大样；给排水说明，绿色建筑设计专篇，给排水总平面图，消火栓系统原理图，消火栓、给排水、喷淋系统原理图，给排水平面图，消防水池及泵房大样图，卫生间大样图；电气说明，机房、机柜大样图，配电箱、计算机网络与综合布线、公共广播、视频监控、智能照明、智能化集成系统图，安防平面图，网络平面图，广播平面图，楼控、智能照明平面图，电气平面图，动力平面图，防雷、接地平面图，弱电平面图；暖通说明，通风防排烟平面图；海绵城市设计说明，下垫面分析图，场地竖向设计图，场地雨水径流组织图，汇水分区划分图，LID设施平面布置、设施服务范围图，场地(LID)排水设计图，监测系统点位布置图 消防与LID设施关系图，横断面设计图，设施大样图 植物设计说明，植物清单表，植物配置总平面图；景观说明，中庭、后庭、前庭区域平面图，镜面水景详图，主入口、次入口详图，围墙详图，操场区域详图，大台阶区域平面图，通用详图，特色坐凳标准做法详图，停车位详图，通风井详图，木平台标准作法详图，铁艺栏杆详图，台阶栏杆详图，无障碍栏杆详图，汀步详图；幕墙说明，平面图，立面详图，门窗大样图，栏杆大样图，格栅大样图，幕墙节点图，栏杆节点图；装饰说明，平面布置图，天棚布置图，地面布置图，天棚造型尺寸图，天棚灯具尺寸图，综合天花图，立面图，大样图等等。内容包含：建筑、结构、给排水、暖通、强弱电、BIM、节能、绿建、海绵、幕墙、景观、内装、专项设计等施工图，一线设计院出图，设计参考性强！
