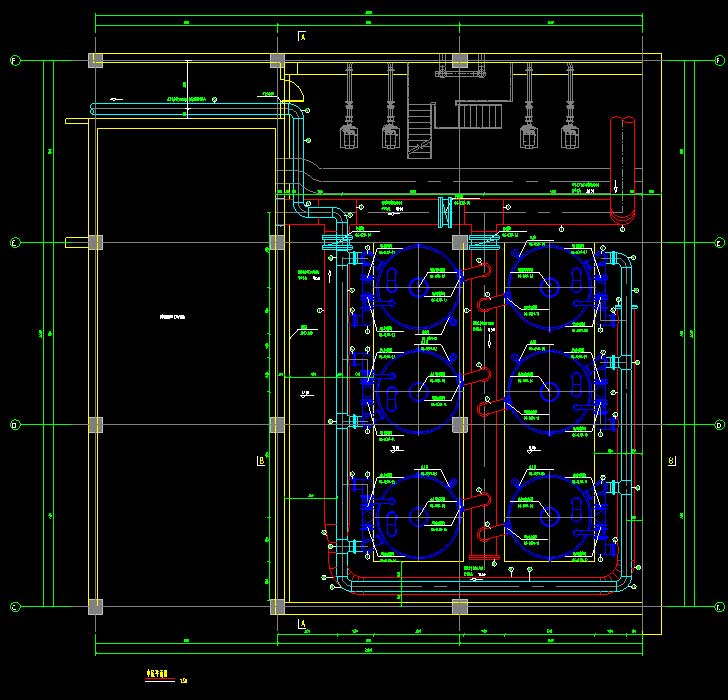

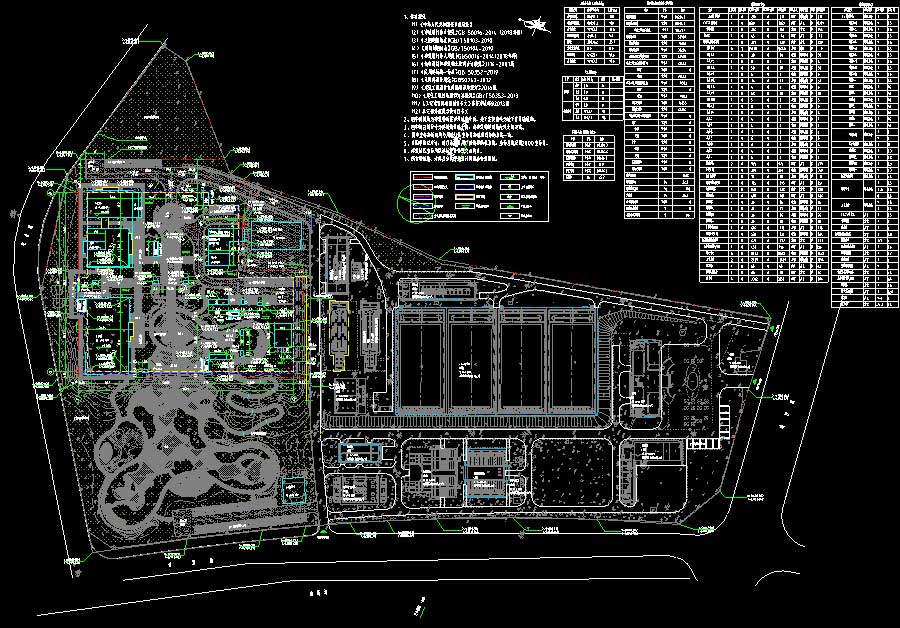

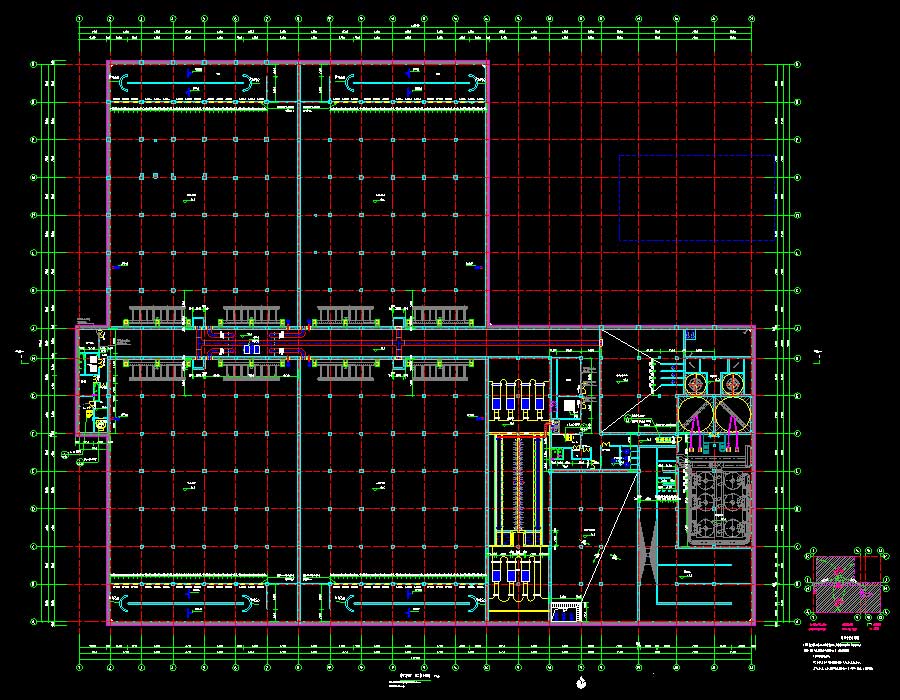

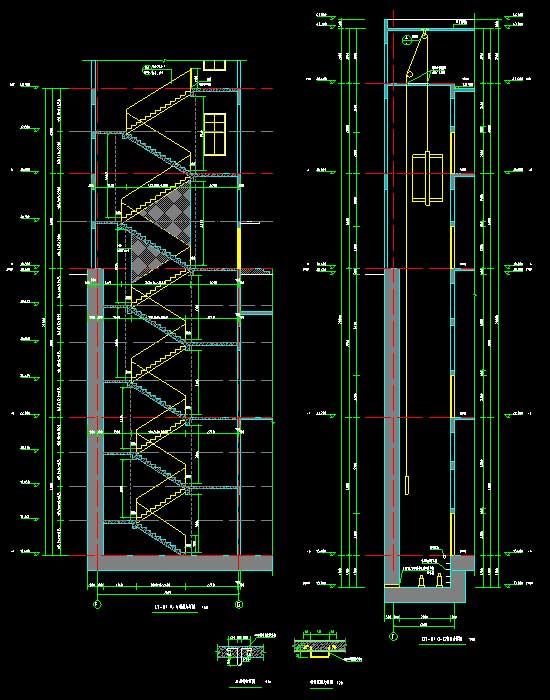

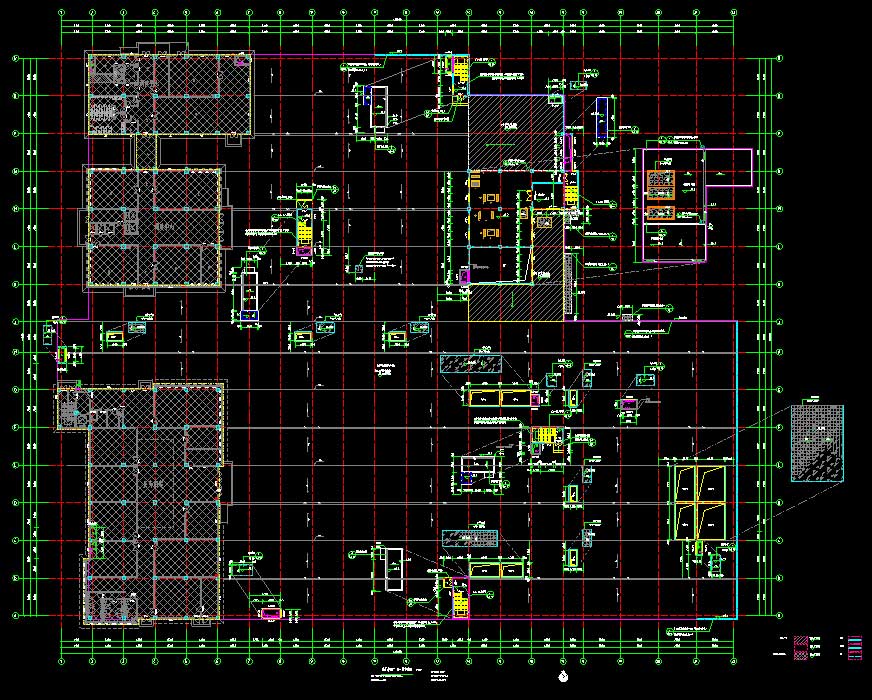

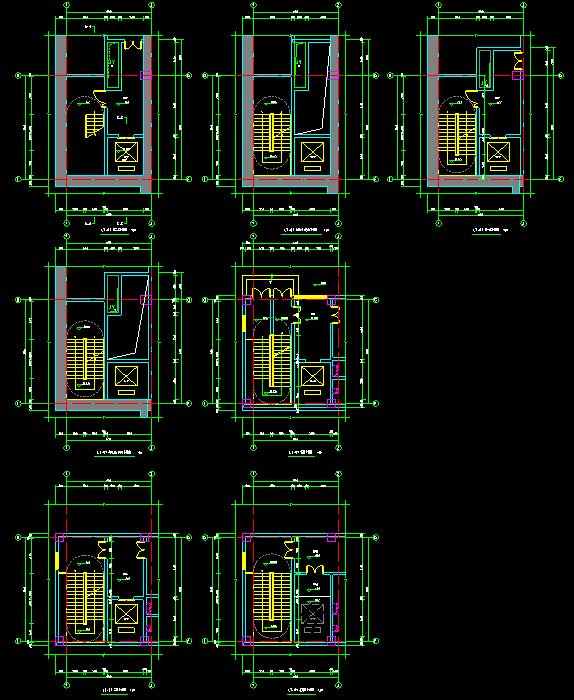

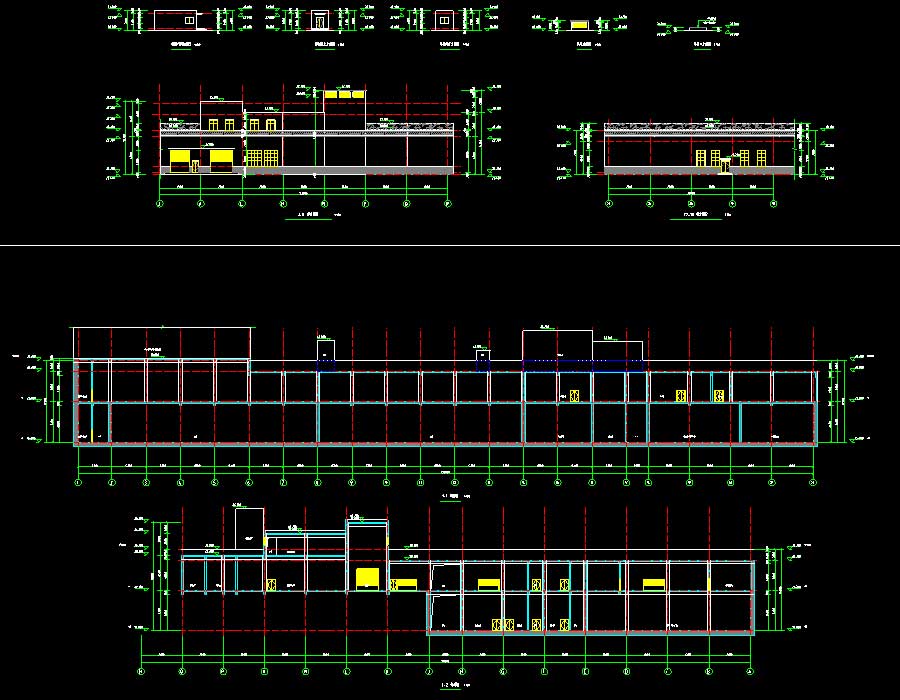

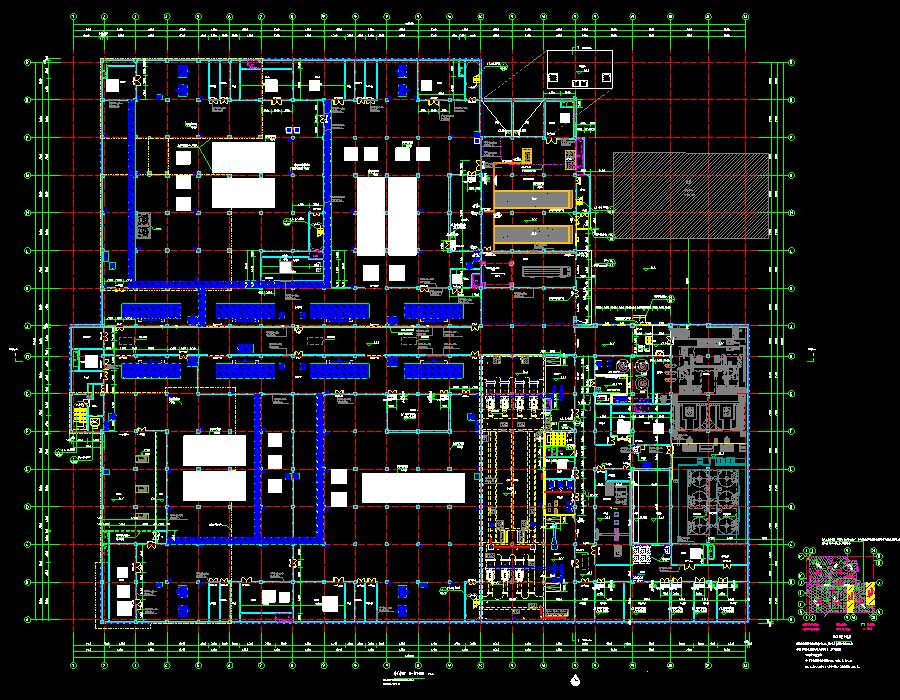

说明：该项目为某地下净水厂扩建工程多专业施工图，项目包括地下净水厂、业务用房及信息中心，其中地下净水厂工程采用全地埋式设计，扩建规模5万m3/d。抗震设防烈度为7度，主要结构形式为钢筋混凝土结构。业务用房建筑高度9.5米，建筑面积2514.12平方米，地上2层，地下2层；信息中心建筑高度23.3米，建筑面积7087.98平方米，建筑地上6层，地下2层；地下净水厂建筑面积25438.14平方米，其中地上建筑面积796.71平方米，地下建筑面积24641.43平方米。图纸内容含：建筑说明，总平面图，平面图，立面图，剖面图，地下室节点大样图，楼梯间与风井图，卫生间大样、电梯大样图、门窗大样，楼梯大样图，门窗表；结构说明，首层柱定位图，柱表，梁配筋图，板配筋图，墙身大样图，楼梯详图；给排水说明，消防设计说明，给排水消防平面图，喷淋平面图，消防系统图，给水系统图，屋顶水箱大样图，卫生间大样图；电气说明，火灾自动报警系统设计说明，动力及配电干线平面图，照明配电平面图，层智能化平面图，火灾自动报警系统图，火灾自动报警平面图，防雷平面图，竖向干线系统图，配电系统图，防雷平面图，竖向干线系统图；暖通说明，主要设备表、排烟系统图，多联机系统图，空调通风消防平面图，空调水管平面图；工艺设计说明，工艺流程及高程图，厂区总平面布置图，平面布置图，给排水管线图，厂区综合管线图，CAST反应池平剖面图、曝气器布置大样图，中间提升泵房及加砂高效沉淀池平剖面图、安装大样图，高效纤维过滤罐平剖面图，高速纤维过滤罐及罗茨风机基础大样图，加氯接触池、巴氏计量槽及中水回用泵房平剖面图；道路设计说明，道路平面设计图，道路纵断面设计图，道路相关表格，路面结构大样图，土方横断面设计图，土方及边坡工程量，工程量汇总表；基坑支护结构说明，基坑支护安全生产技术要求，基坑支护总平面图，基坑支护平面布置图，基坑支护坑底加固及疏干井平面图，基坑支护地质纵剖面图，基坑支护断面图，基坑支护支护桩大样图；景观说明，总平面索引平面图，索引、标高、材料分平面图，尺寸、定位分平面图，成品布置平面图，海绵设施分布总图，海绵设施大样图，弧形廊架大样图，亲水栈道放大平面图，亲水栈道大样图，跌水瀑布大样图，景观桥大样图，圆亭放大平面图，圆亭大样图等等。专业包括建筑、结构、给排水、电气、采暖通风、景观、工艺、道路、基坑。
