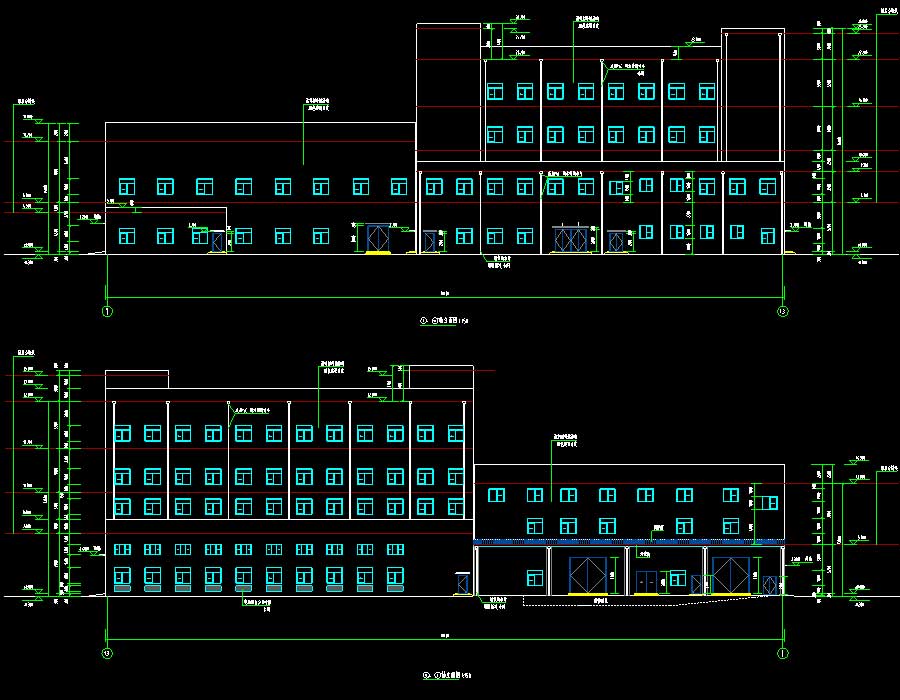

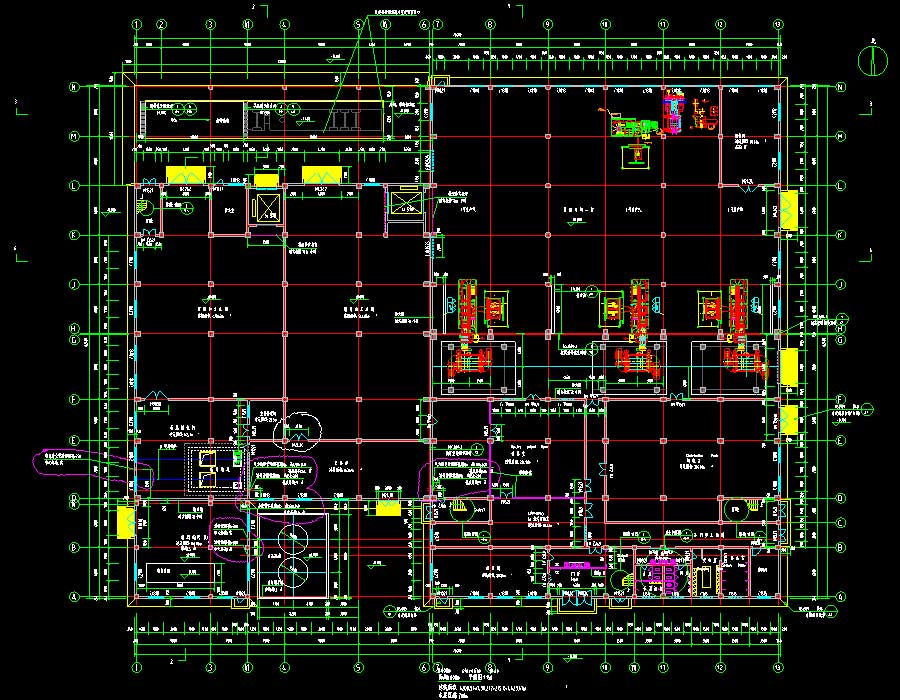

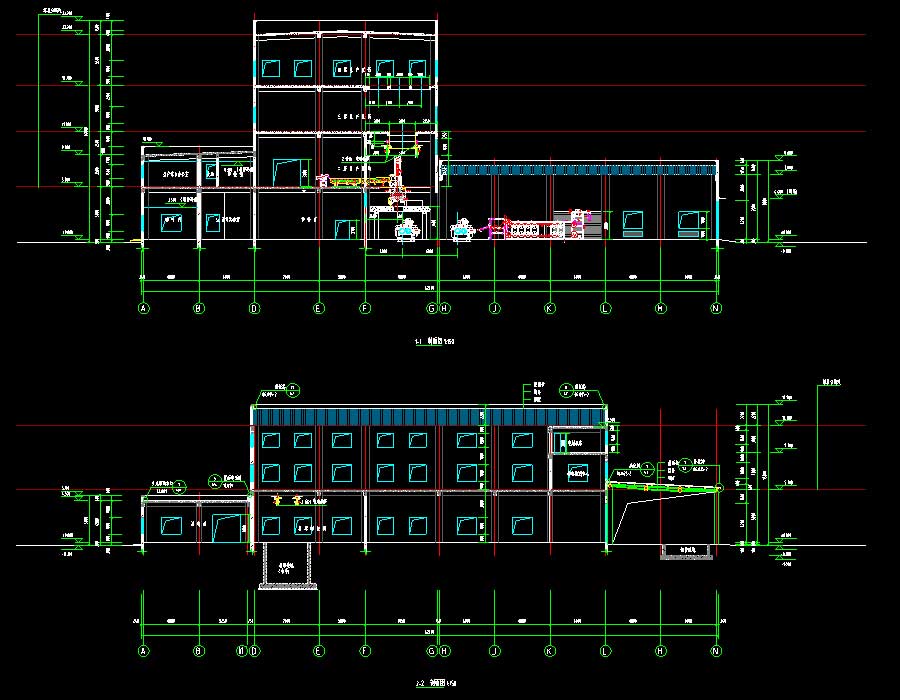

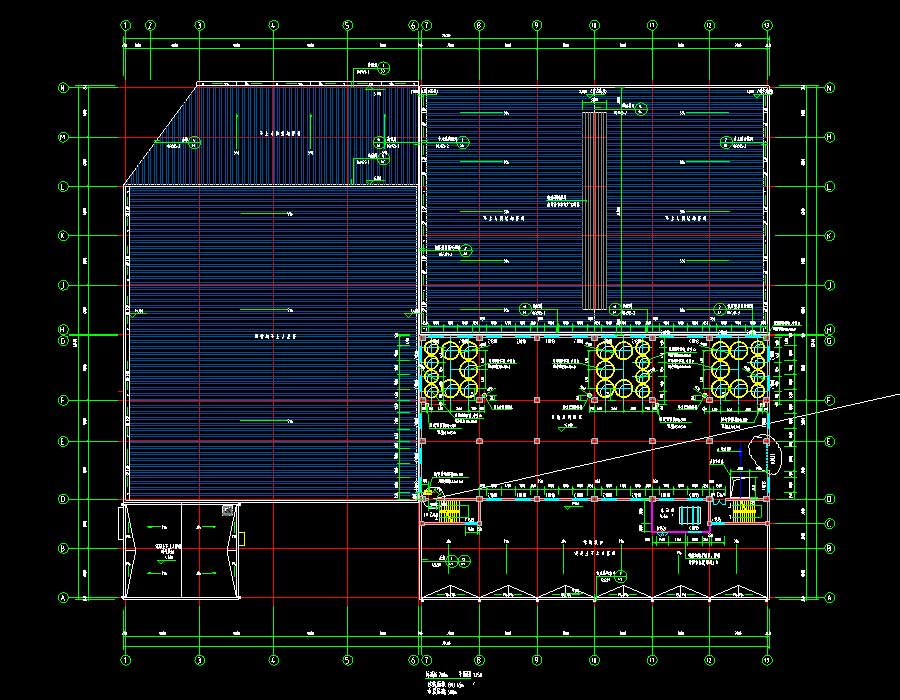

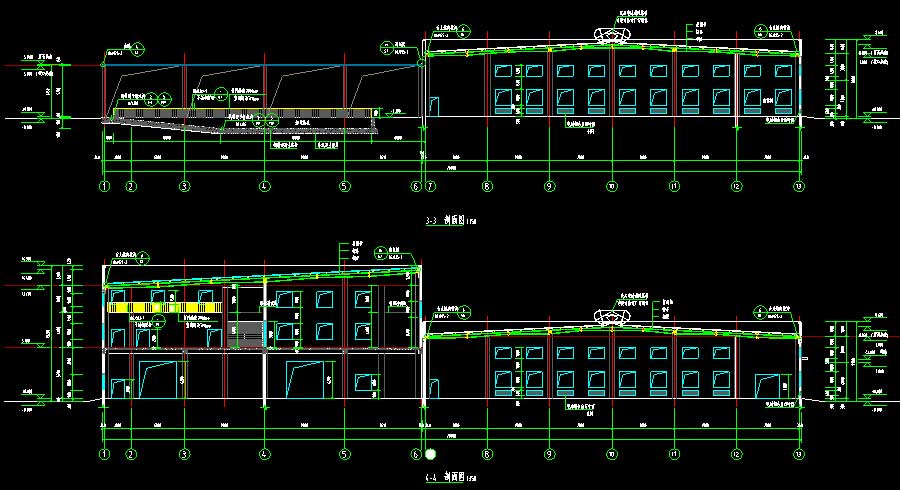

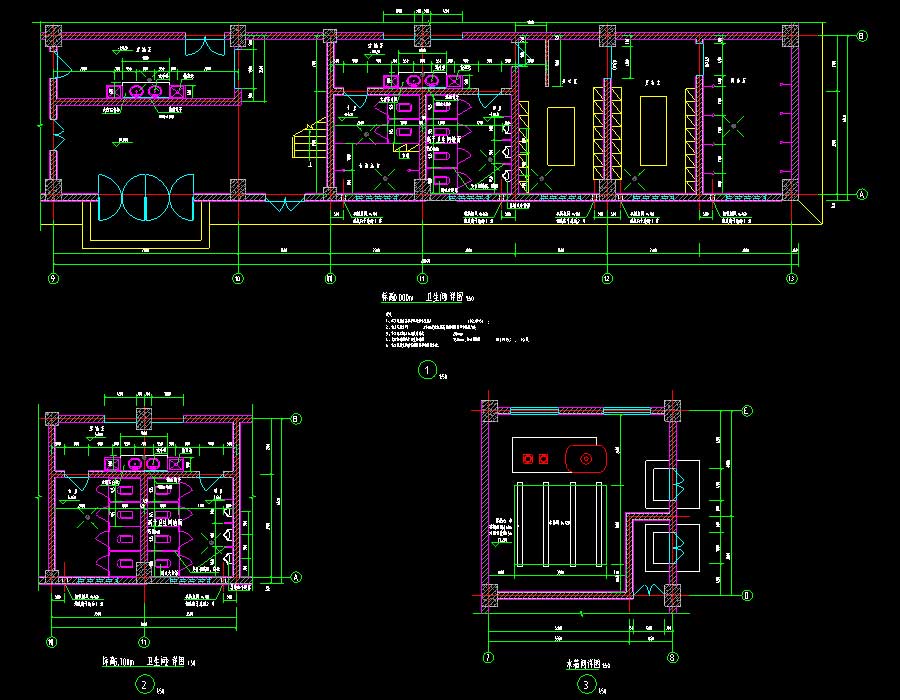

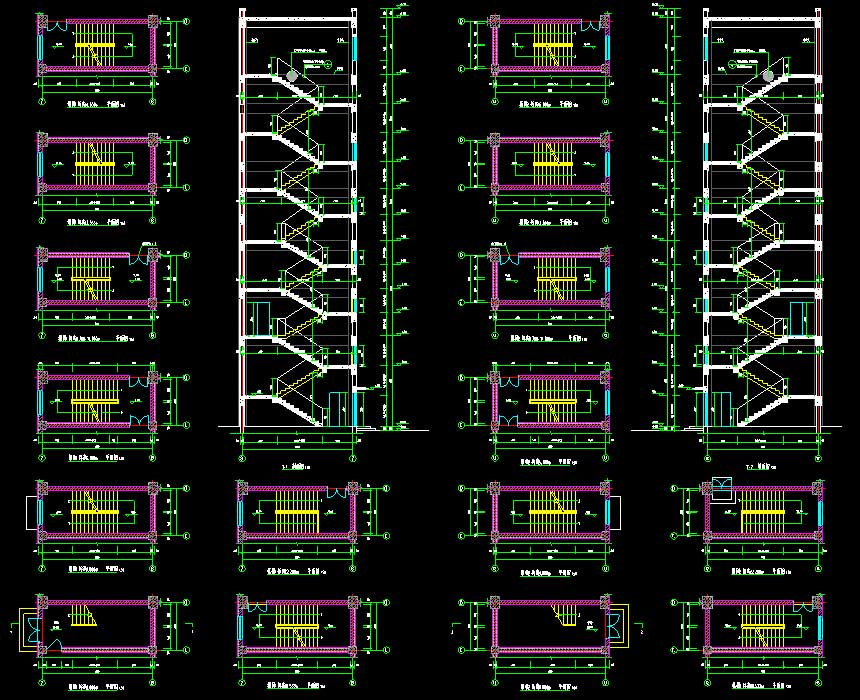

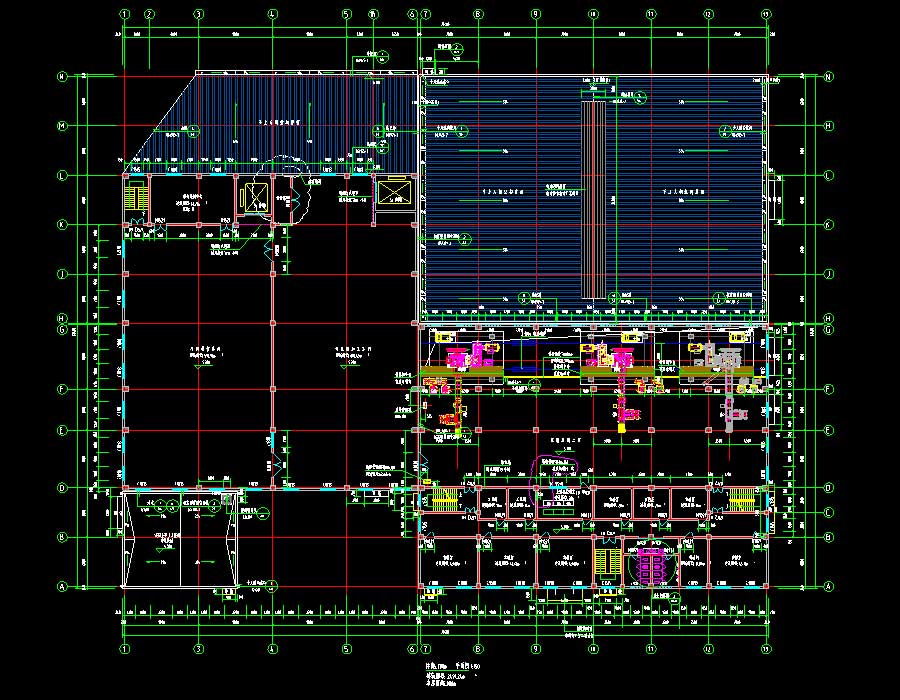

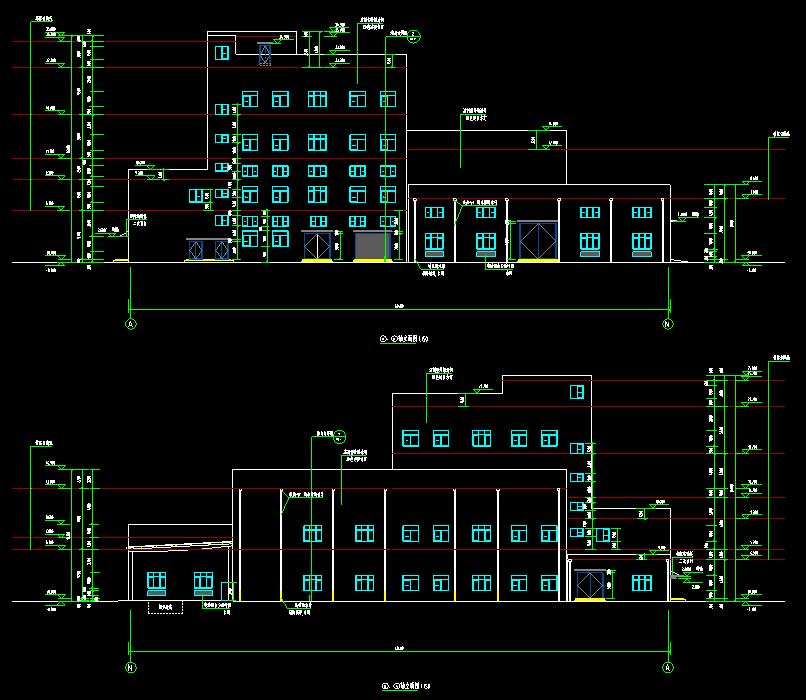

说明:该项目为某,抗震设防烈度为6度,主要结构形式为混凝土框架结构,建筑高度为22.2米,地上层数4层,总建筑面积为8795.87平方米。图纸内容含:建筑说明,平面图,立面图,剖面图,卫生间详图,楼体详图,货梯详图,节点详图,防火分区示意图;结构说明,桩位平面布置图,基础平面布置图,柱平面定位图,梁平法施工图,板结构平面图,地脚螺栓平面布置图,屋面系杆、支撑平面布置图,屋面檩条、拉条平面布置图,楼梯大样详图,货梯大样详图,炭黑地坑大样详图,卸货地坑大样详图;给排水说明,消防平面图、卸货区污水系统图,消防、车间设备检修用污水、雨水系统图,卫生间给水排水平面图,浴室给水系统图,给水排水系统图,水箱间详图;电气说明,系统图,干线平面图,基础接地布置平面图,照明平面图,屋面防雷平面图,防火分区示意图,消防平面图;暖通说明,通风平面图,防排烟平面图,防火分区示意图等等。专业包括建筑、结构、给排水、电气、采暖通风。
建筑面积:8795.87㎡地上层数:4层建筑高度:22.2m地下层数:高度类别:多层图纸深度:施工项目地址:安徽省设计时间:2014建筑风格:现代效果图:无
