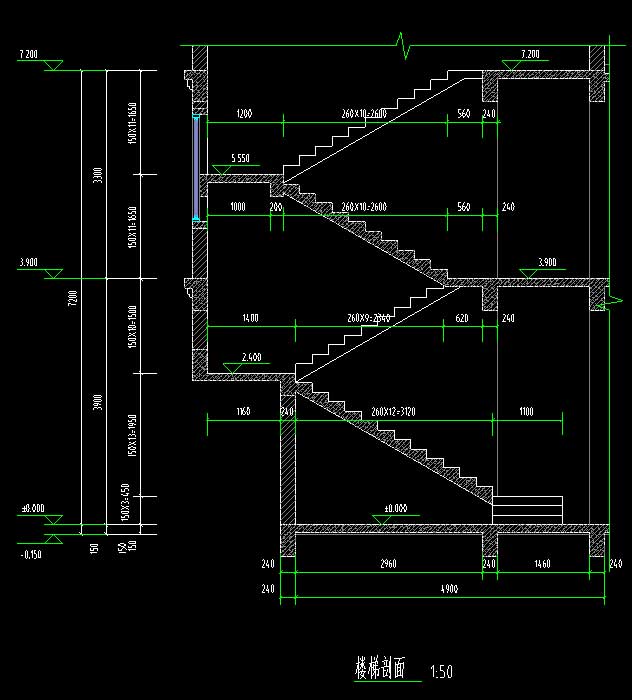

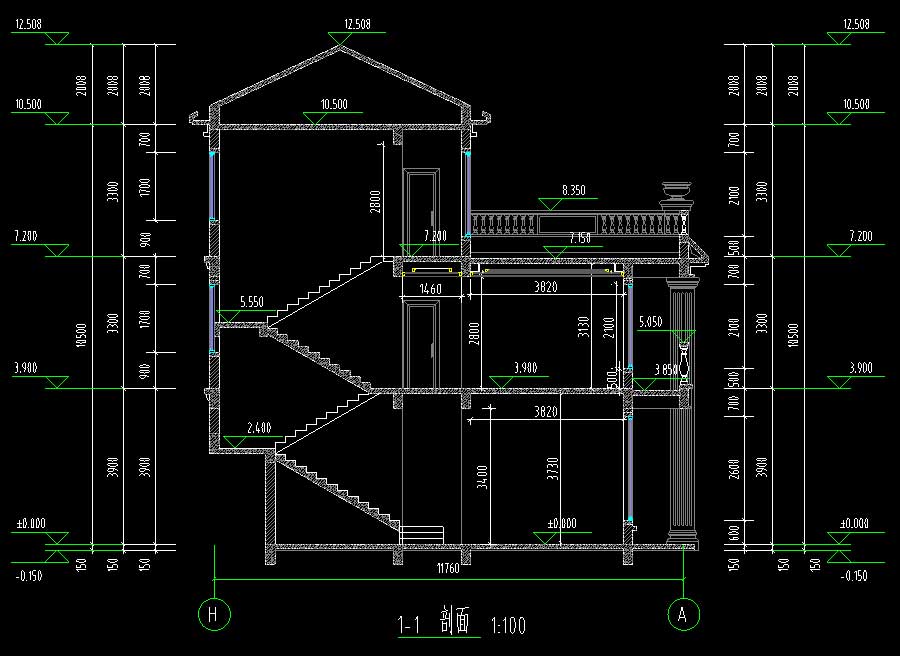

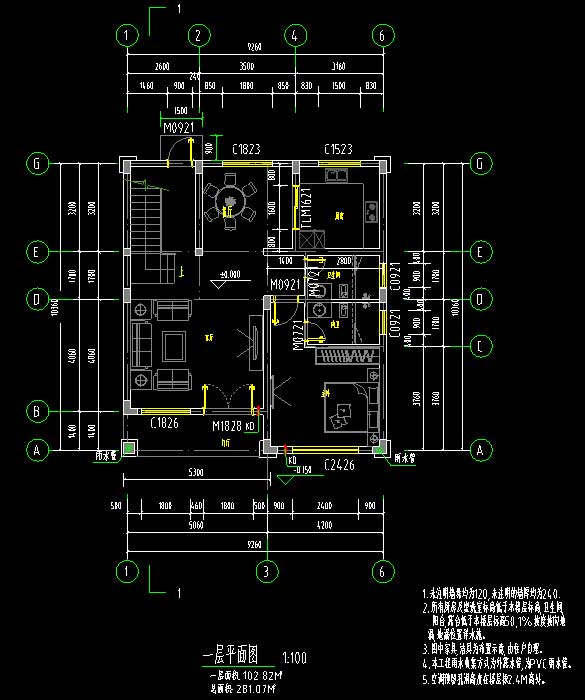

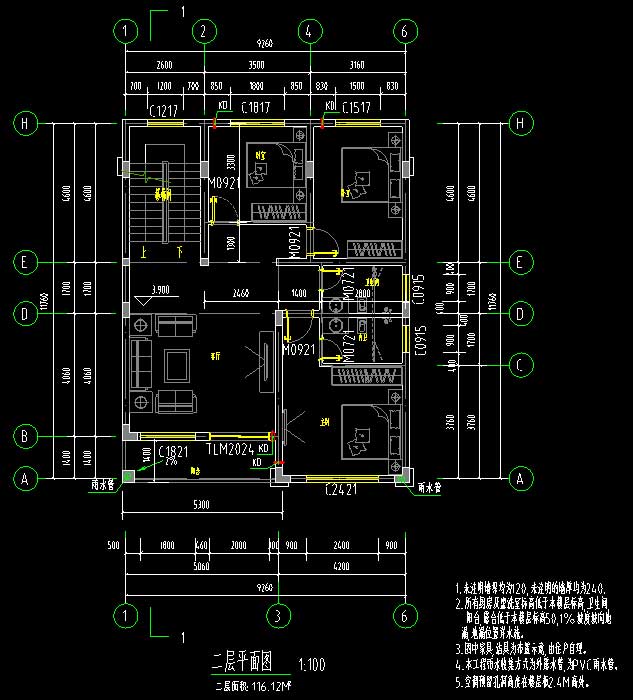

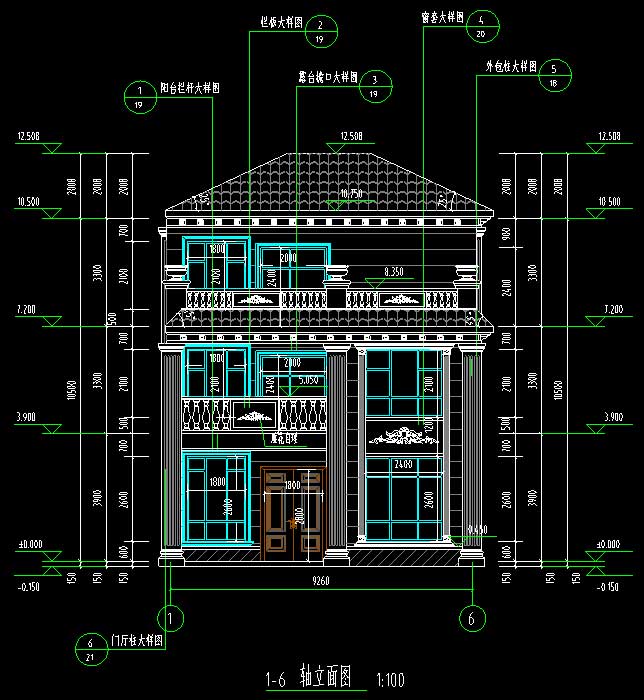

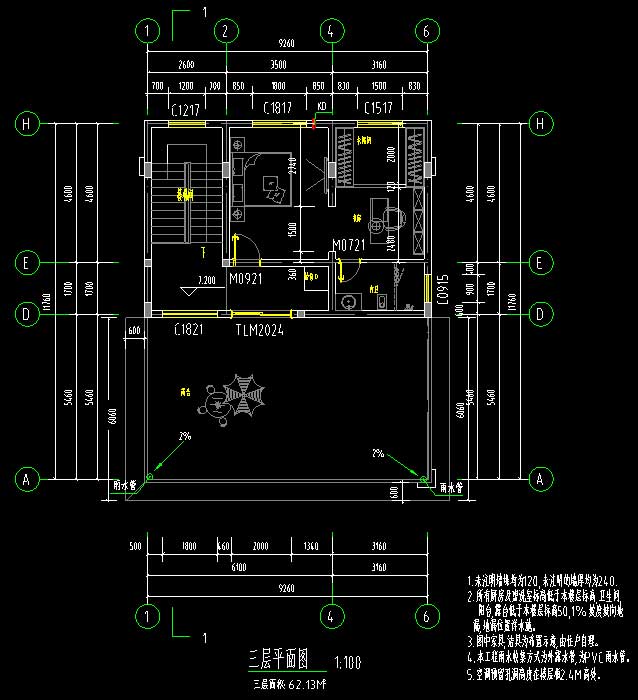

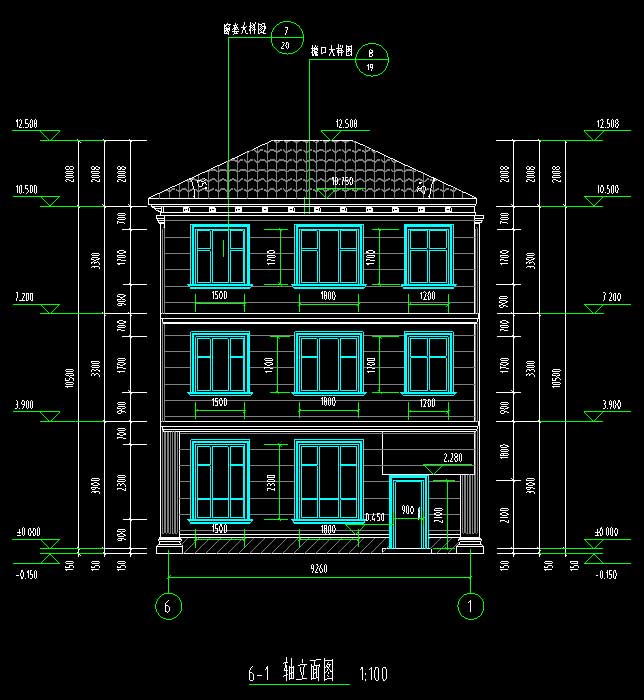

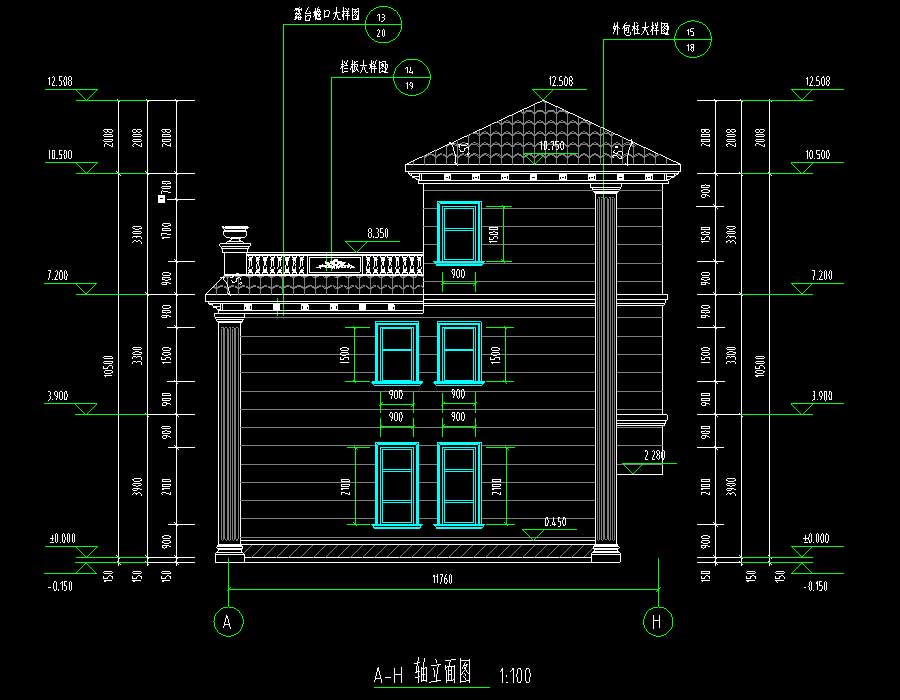

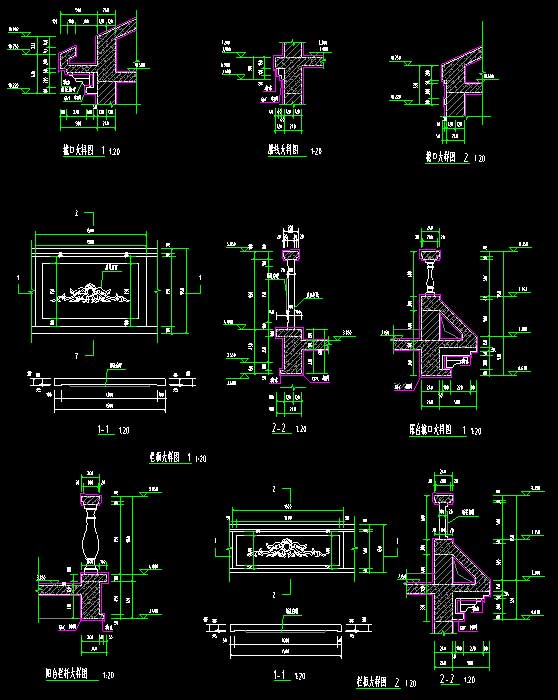

说明:该项目为某低层别墅多专业施工图,抗震设防烈度<6度,主要结构形式为框架结构,建筑高度为12.508米,地上层数3层,总建筑面积为281.07平方米,建筑占地面积为102.82平方米。图纸内容含:建筑说明,平面图,立面图,剖面图,楼梯剖面图,楼梯大样,厨卫大样,节点大样,门窗大样;结构说明,梁配筋图,板配筋图,柱配筋图,基础布置图,基础大样图,楼梯大样图,楼梯剖面/踏步详图,墙身大样详图;给排水说明,雨、污、废、给水系统原理图,给冷水平面图,排水平面图,排污平面图,厨卫大样,化粪池大样图,给热水平面图;电气说明,总电线示意图,插座平面图,灯具平面图,弱电平面图,屋顶防雷平面图,基础接地平面图。专业包括建筑、结构、给排水、电气。
建筑面积:281.07㎡地上层数:3层建筑高度:12.508m地下层数:高度类别:低层图纸深度:施工项目地址:广东省设计时间:2021建筑风格:现代效果图:无
