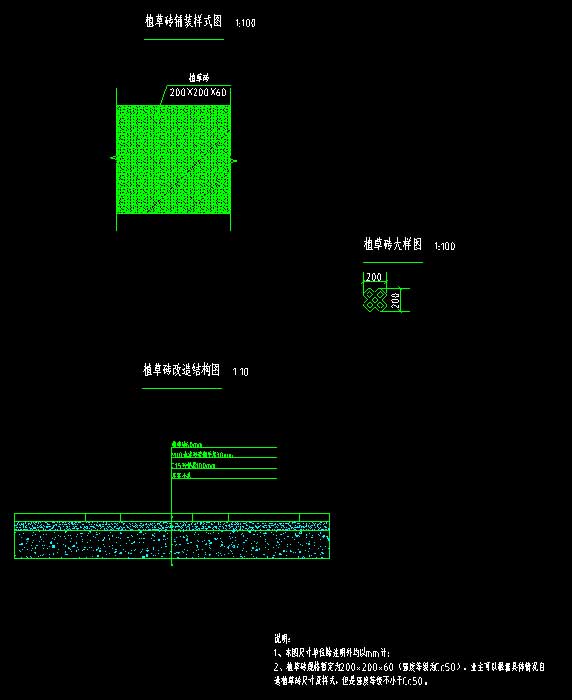

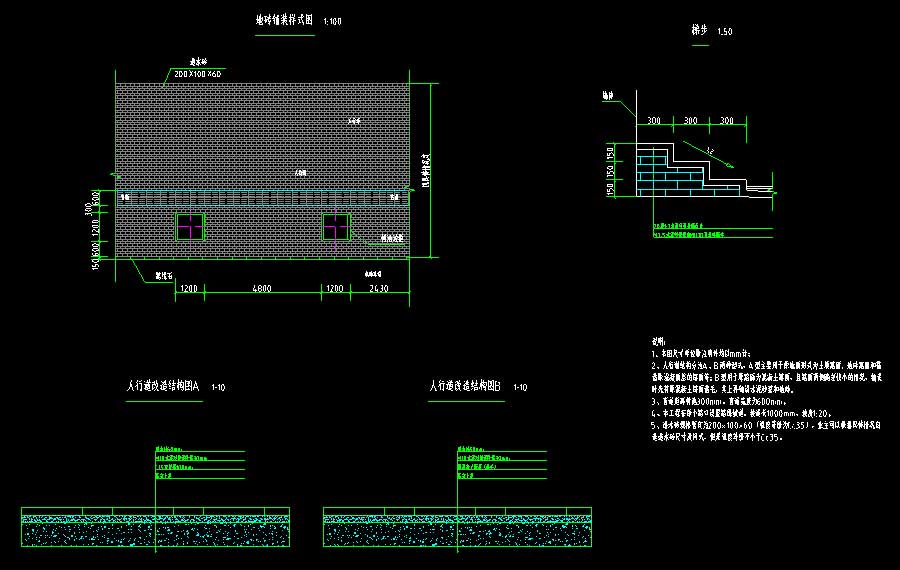

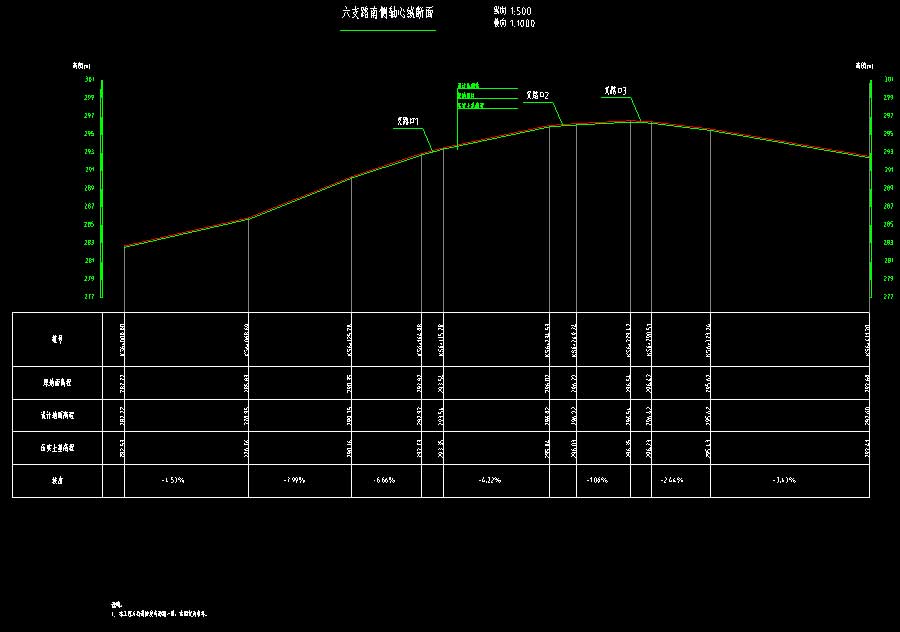

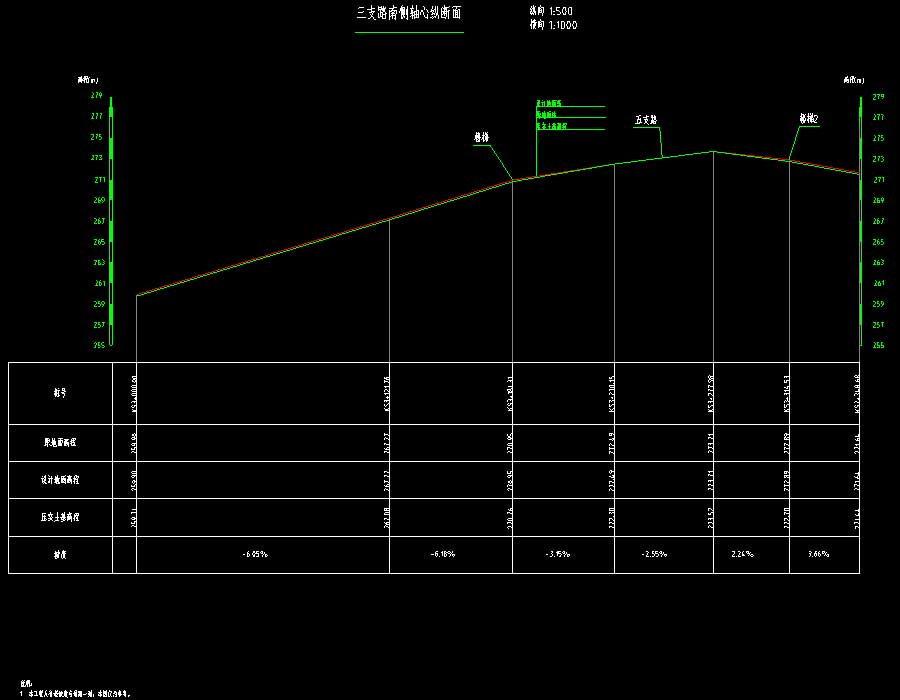

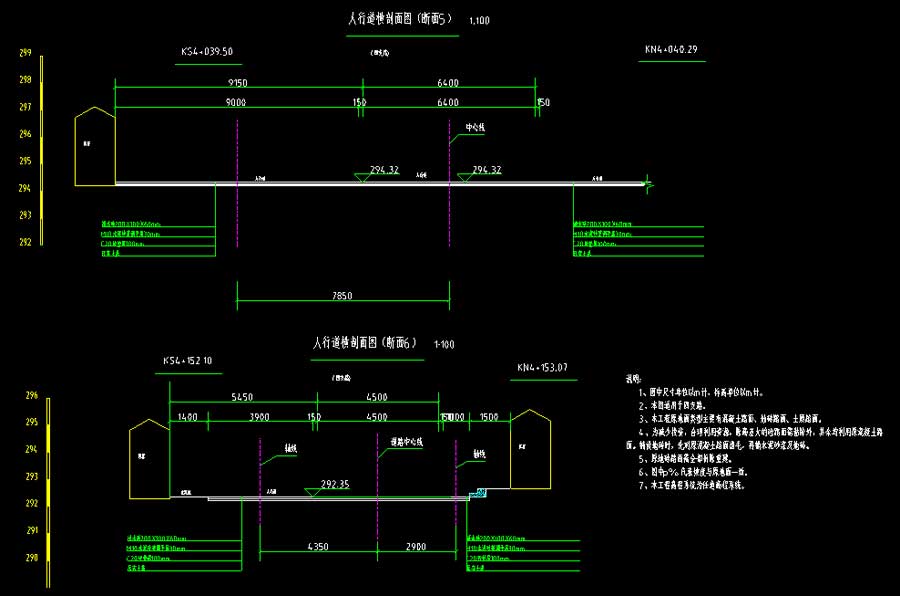

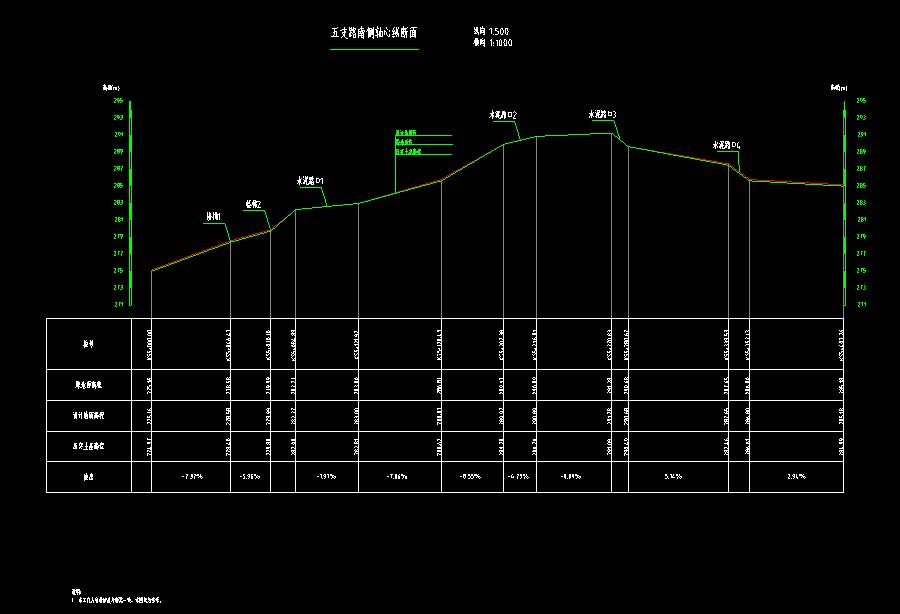

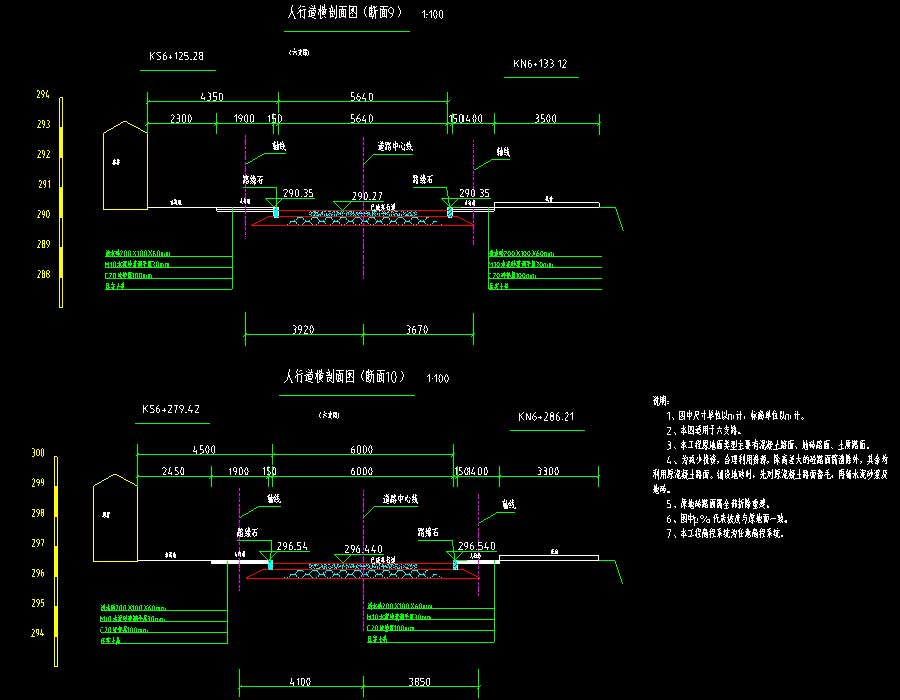

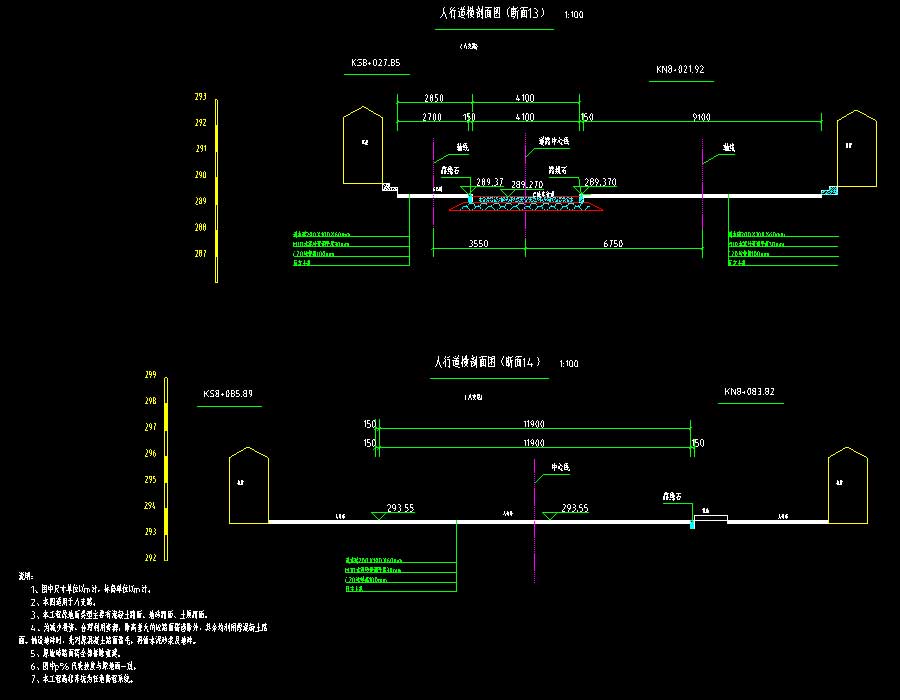

说明:该项目为某小区人行道改造工程施工图,设计范围为路段两侧人行道地砖铺设、树池重建、路缘石及梯步工程新建。主要建设内容及规模:1、人行道改造:改造路段两侧总长2150m,全部采用透水砖铺设,铺设总面积为20415平方米,其中透水砖为19665平方米,植草砖为750平方米;2、树池重建:拆除原树池500个,边框为砖砌并外贴花岗岩面砖,其尺寸为:长×宽×高130×130×30cm,新建树池625个,采用混凝土树池边框外贴花岗岩形式,其尺寸为:长×宽×高120×120×10cm;3、路缘石工程:本工程新建路缘石4100m,路缘石材料采用C20预制砼,其断面尺寸为310×150mm(高×宽);4、梯步工程:本工程新修梯步300m,采用C20砼现浇。图纸内容含:设计说明,人行道总平面布置图,纵断面图,人行道横剖面图,树池、路缘石平面布置图,树池边框大样图,人行道铺装设计图,植草砖铺装、花台整治大样图。
建筑面积:地上层数:建筑高度:地下层数:高度类别:图纸深度:施工项目地址:重庆市设计时间:2014建筑风格:效果图:无
