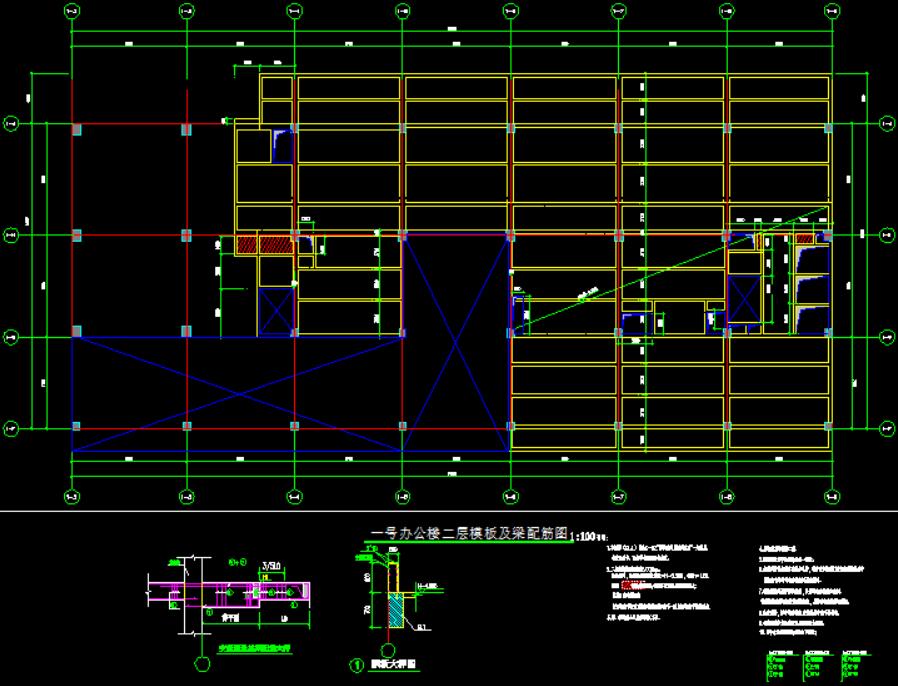

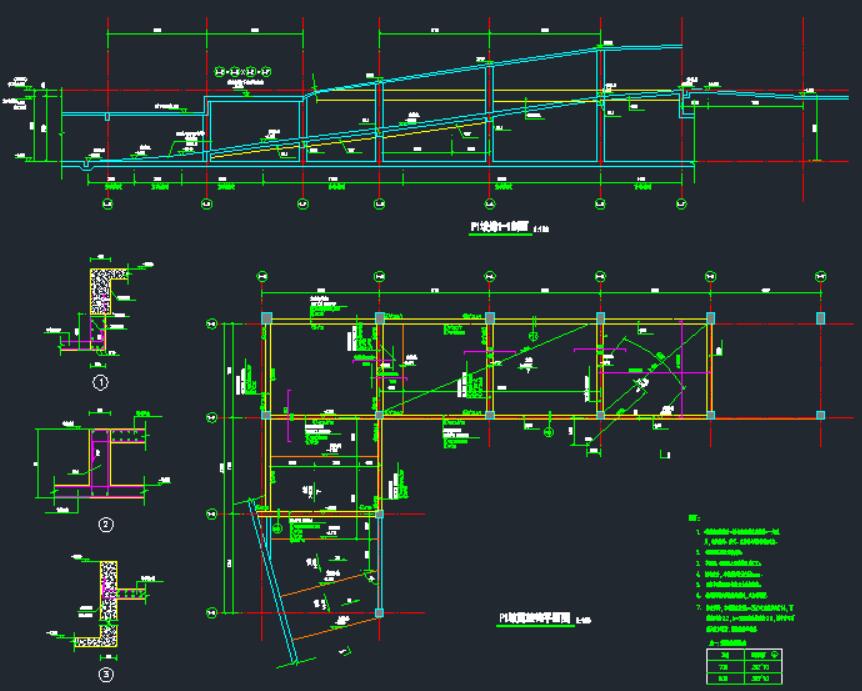

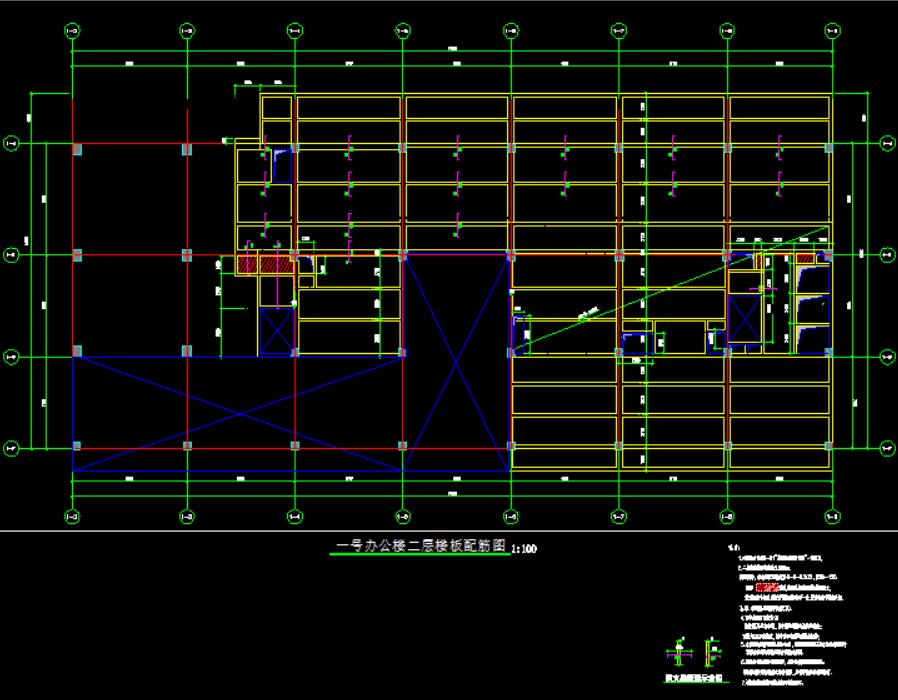

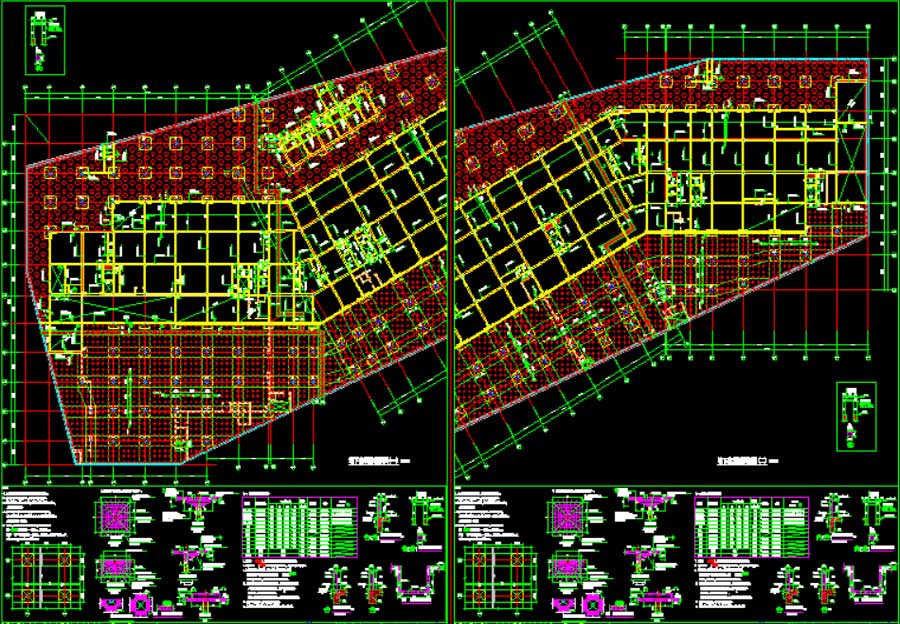

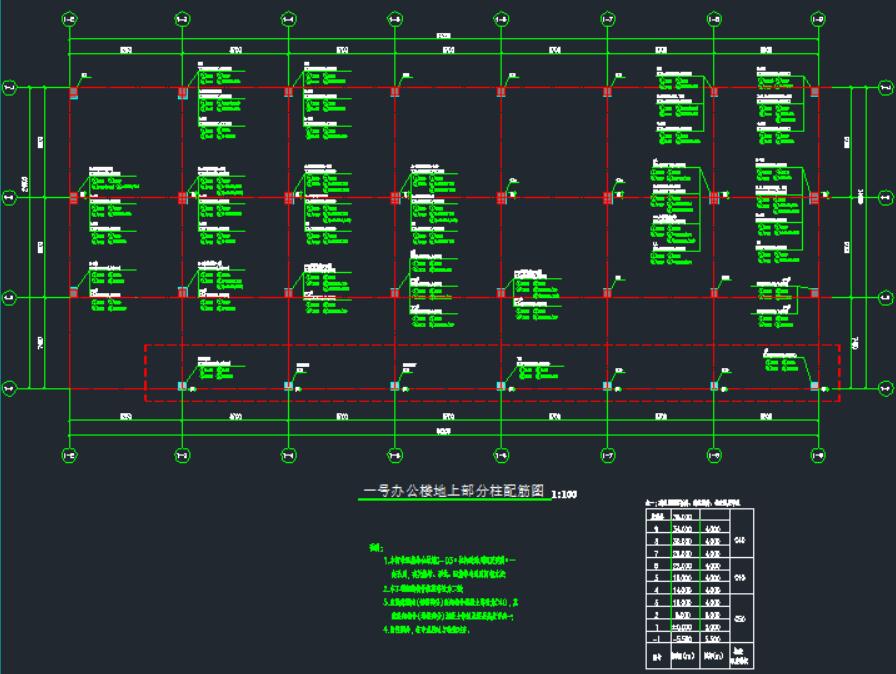

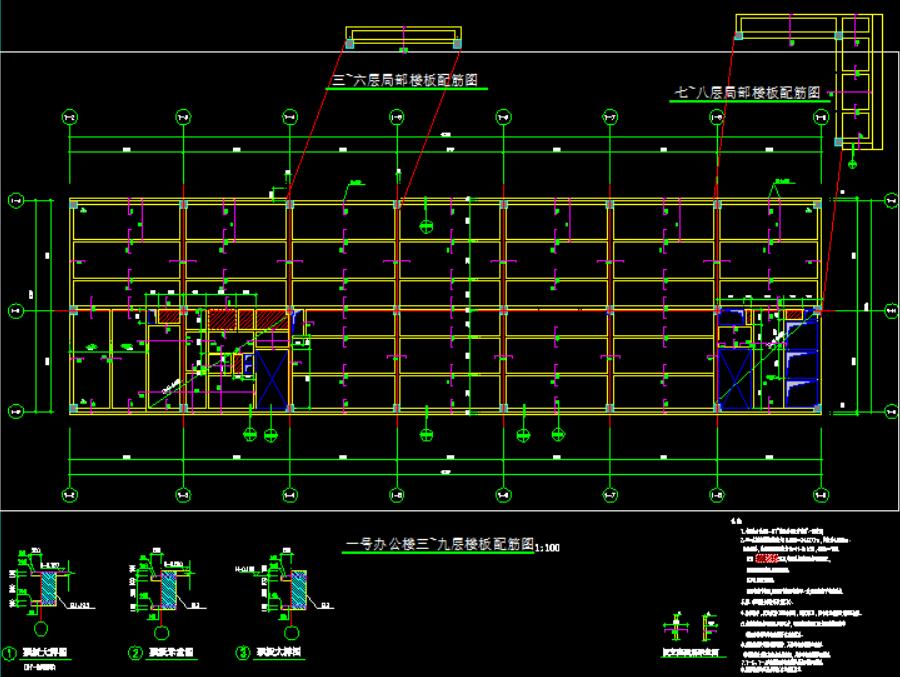

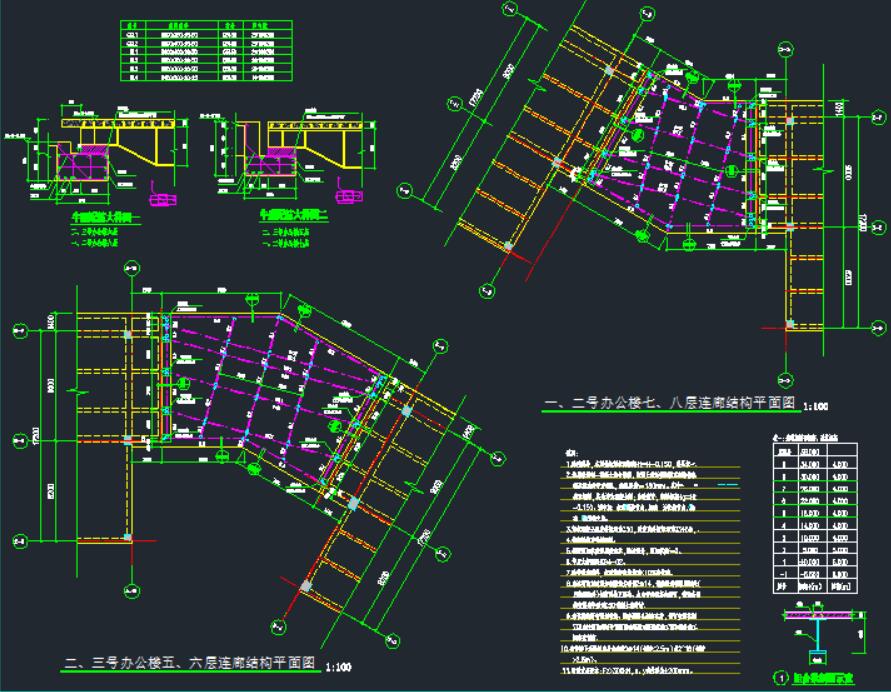

说明:某广场1#、2#、3#办公楼均为地上9层,地下1层。结构体系为框架结构,楼盖采用砼楼盖结构,基础采用静压预应力混凝土管桩(PHC桩)。图纸内容含结构设计总说明、梁构造通用图及说明、柱构造通用图及说明、地下室侧壁构造通用图及说明、楼梯构造通用图及说明(YW-5a)(滑动)及(YW-5)(固定)、预应力混凝土管桩通用说明、桩基础平面布置图、地下室底板、侧壁、柱结构平面布置图、地下室顶板模板图、地下室顶板梁配筋图、地上部分柱配筋图、各层模板及梁配筋图、各层板配筋图、连廊结构平面图及连接节点大样图、坡道大样图、楼梯大样图、自行车推行坡道及预制楼梯大样图。
结构类型:框架基础类型:桩基抗震烈度:7度抗震风压:0.50kN/㎡雪压:建筑面积:建筑高度:地上层数:9层地下层数:1层高度类别:中高层图纸深度:施工项目地址:广东省设计时间:2016
