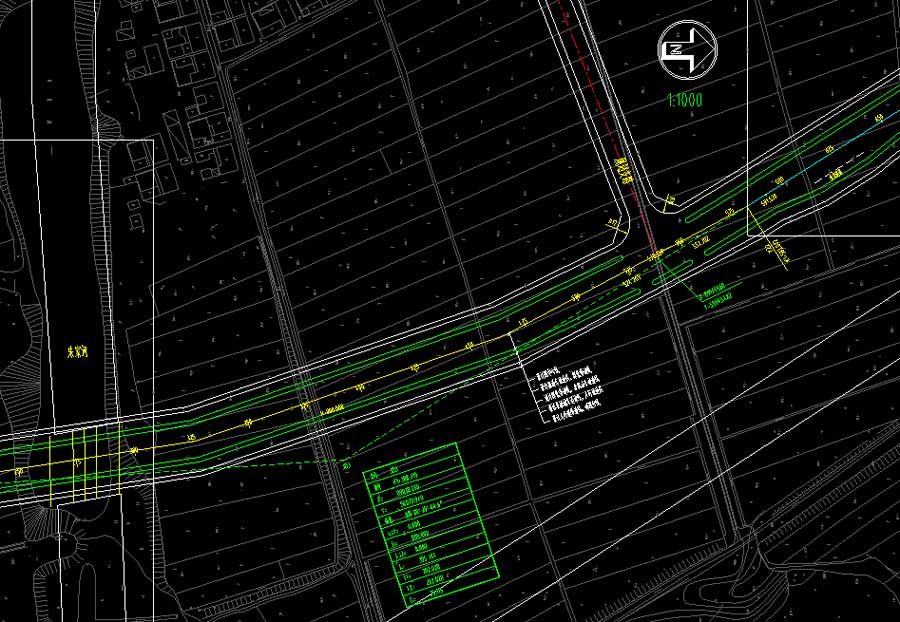

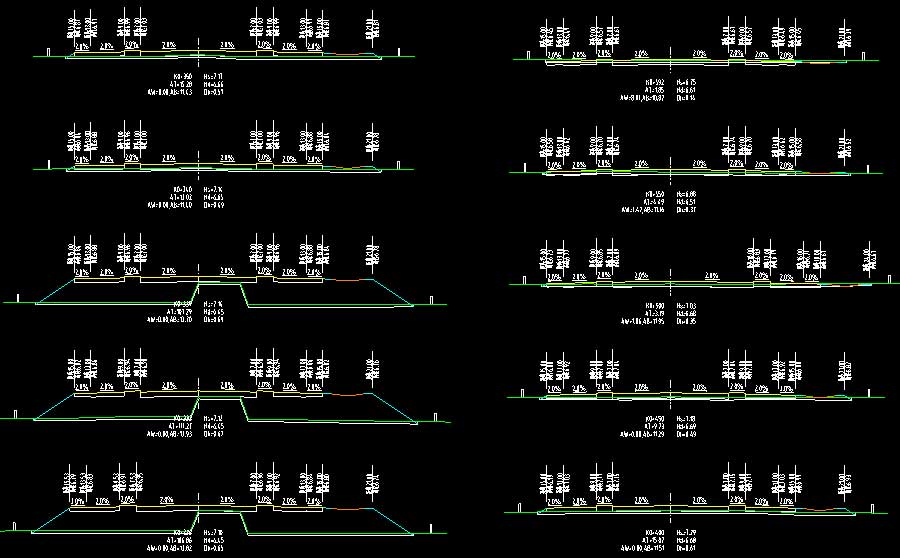

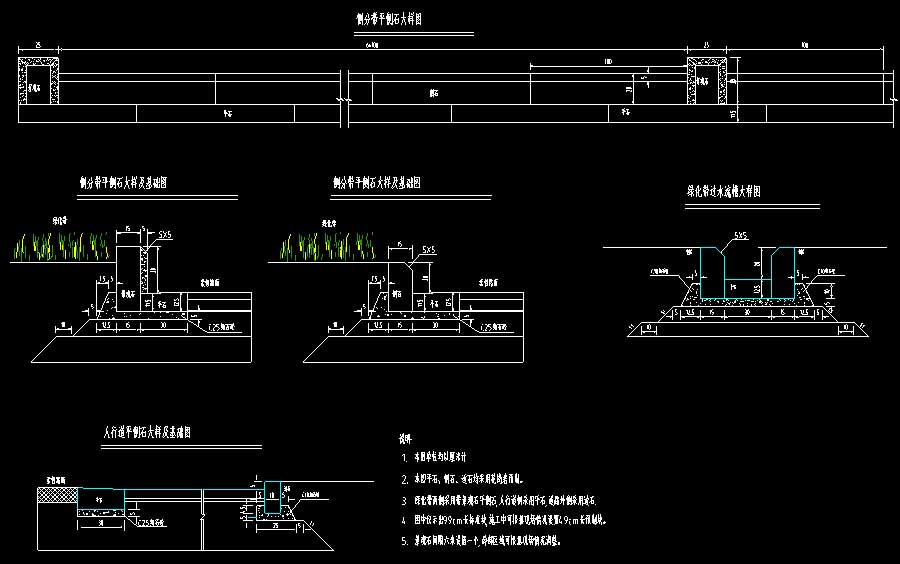

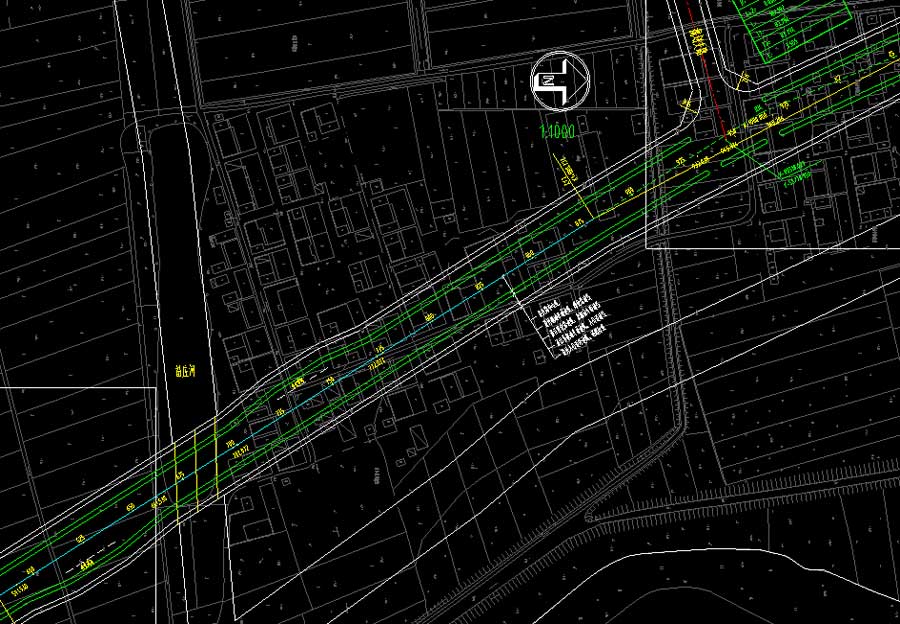

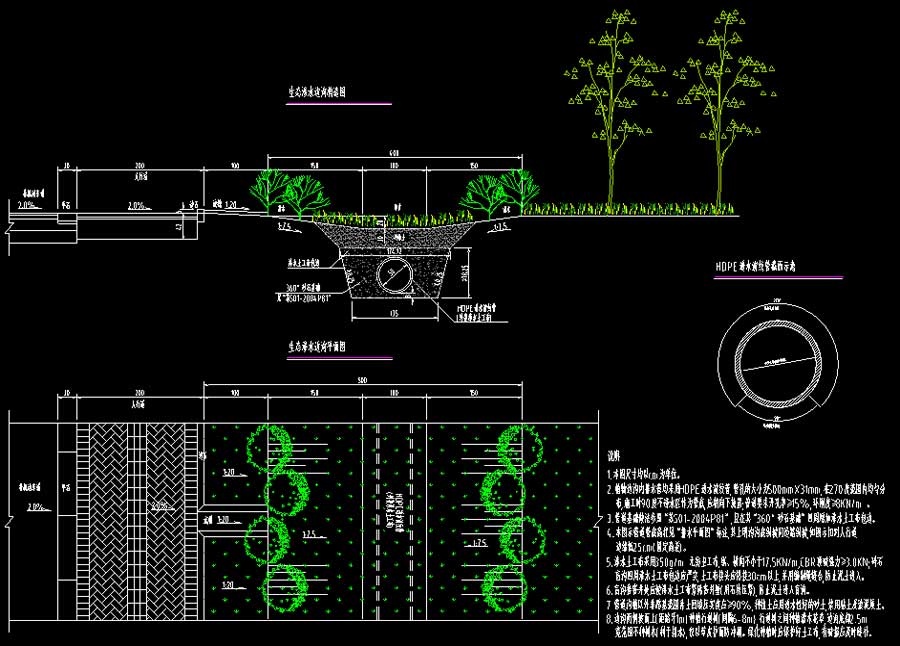

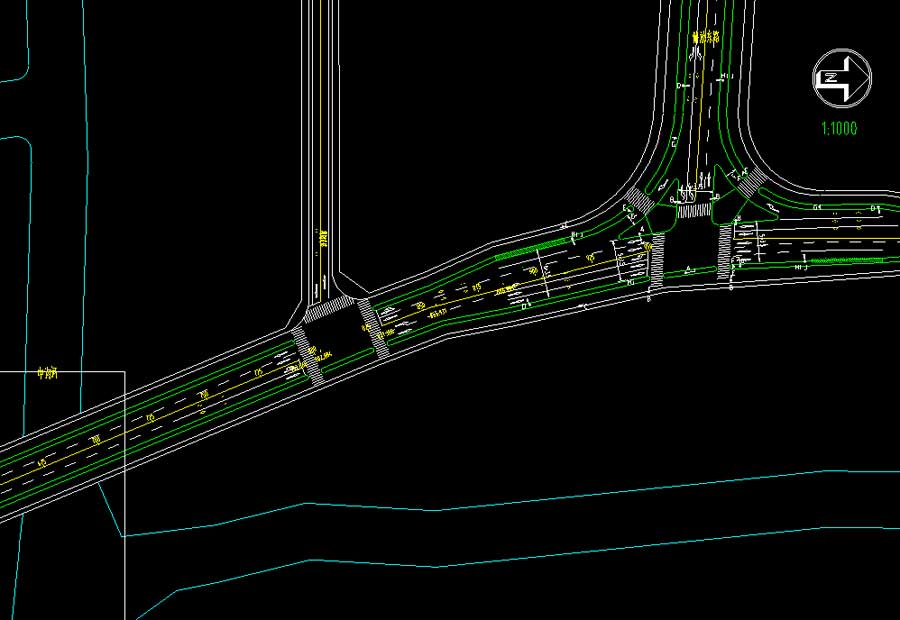

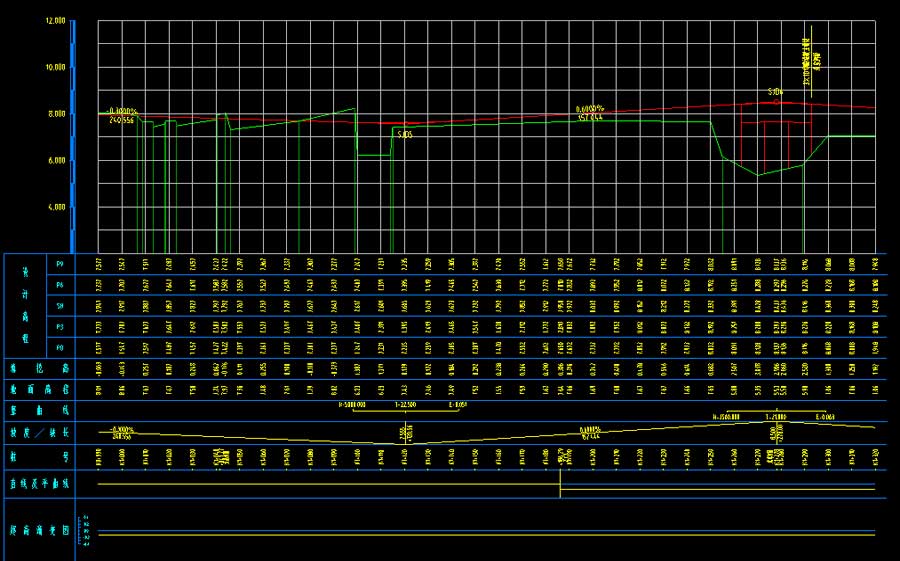

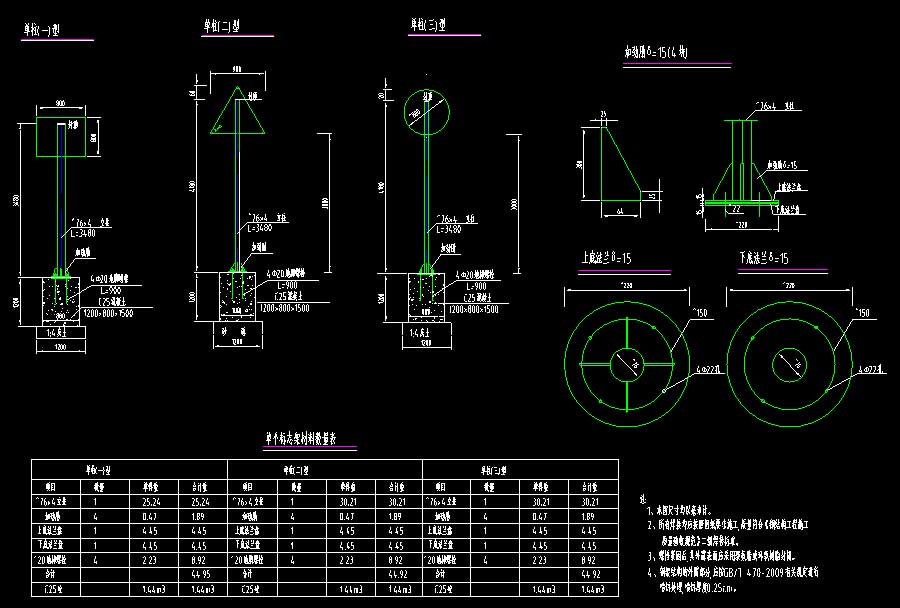

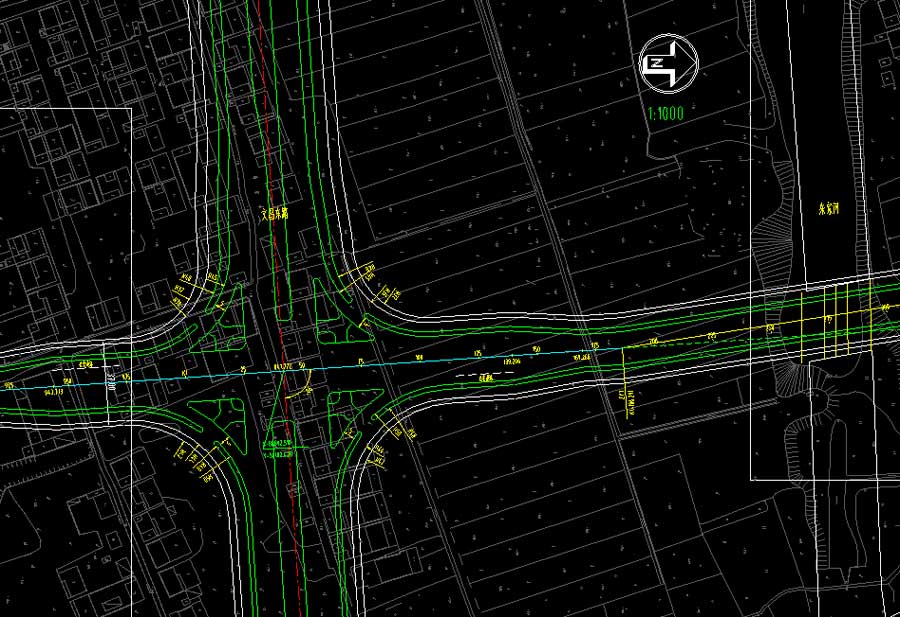

说明:该项目为某道路工程施工图,本道路为一条南北向的城市次干道,此次设计范围全长2968.414米,道路红线宽30米,路幅组成为:14米机动车道 2X2米绿化带 2X4米非机动车道 2X2米人行道。道路机动车道与非机动车道均采用沥青混凝土路面,人行道采用倍力砖结构。道路设计等级:城市次干道Ⅱ级;设计行车速度:40Km/h; 满足交通需求的道路的设计年限:20年;沥青混凝土路面结构设计年限:15年;地震基本烈度:Ⅶ度设防。图纸内容含:设计说明,主要工程数量表,工程区位图,道路平面图,道路纵断面图,道路横断面图,道路标准横断面,路面结构图,路基一般设计图,河塘处理设计图,平侧石大样图,检查井周加固图,人行道大样图,人行道隐形井盖设计图,公交港湾站台平面布置图,触感块材构造图,盲道平面布置图,人行道行进盲道与提示盲道设置,线路单元要素表,道路逐桩坐标表,线路直曲表,道路竖曲线设计表,道路占地面积表,路基设计表,土石方数量表,清除表土土方表,交叉口平面设计图,道路交通设计平面图,标线设计图,交叉口灯控相位设计图,标志牌大样,道路东侧排水盲沟平面布置图,生态边沟构造图,渗水雨水检查井构造图等等。
建筑面积:地上层数:建筑高度:地下层数:高度类别:图纸深度:施工项目地址:江苏省设计时间:2011建筑风格:效果图:无
