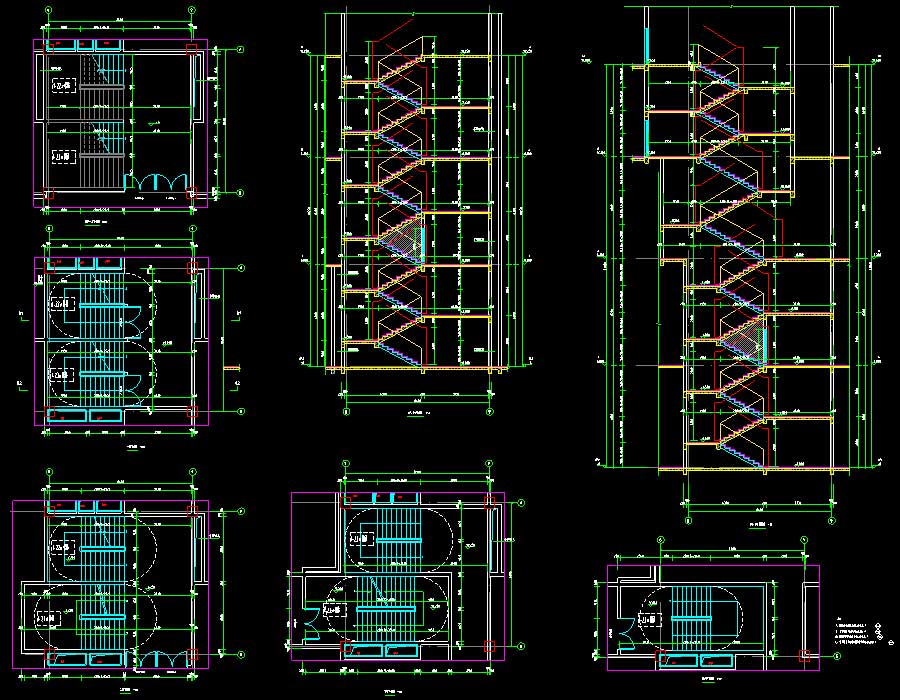

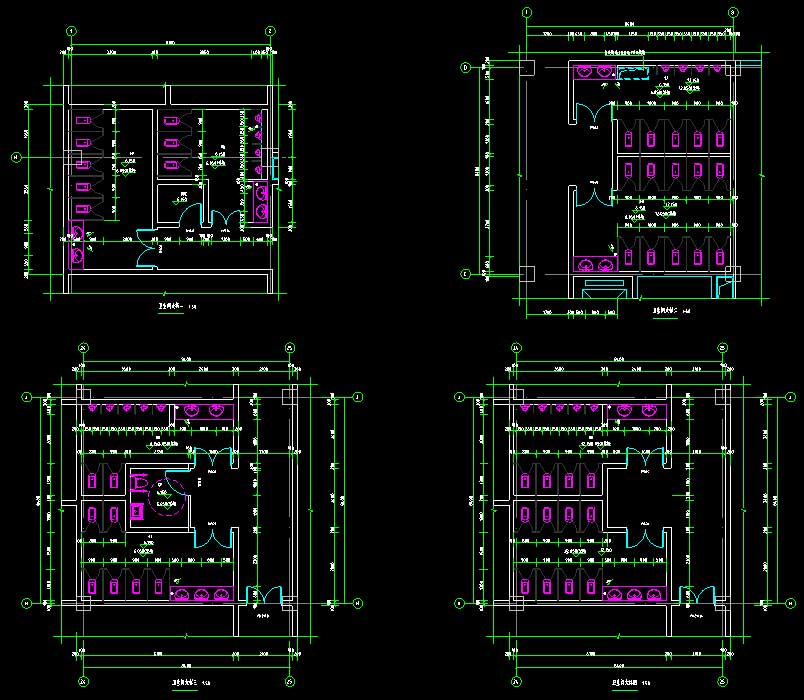

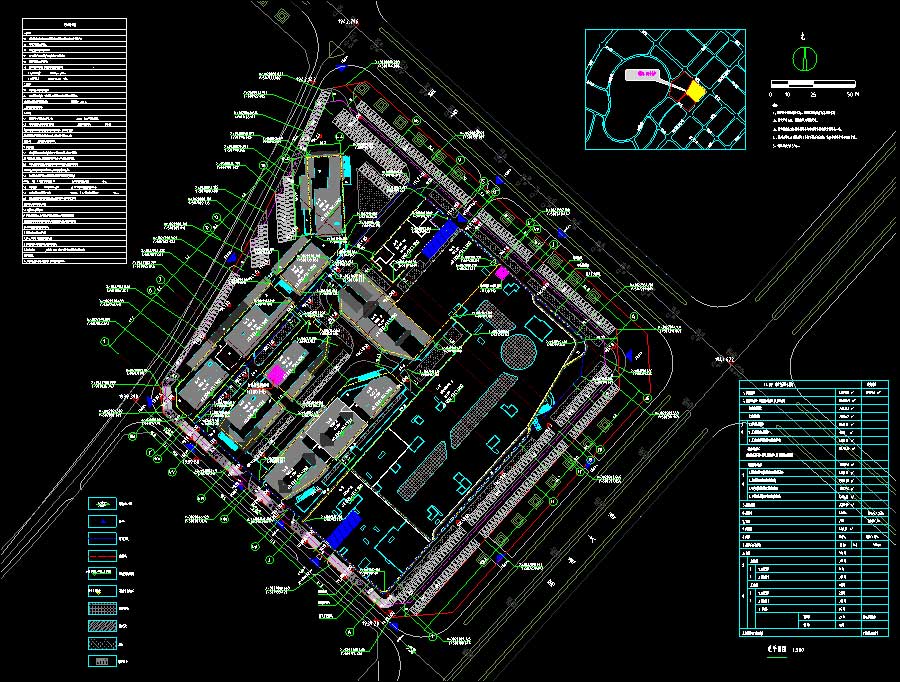

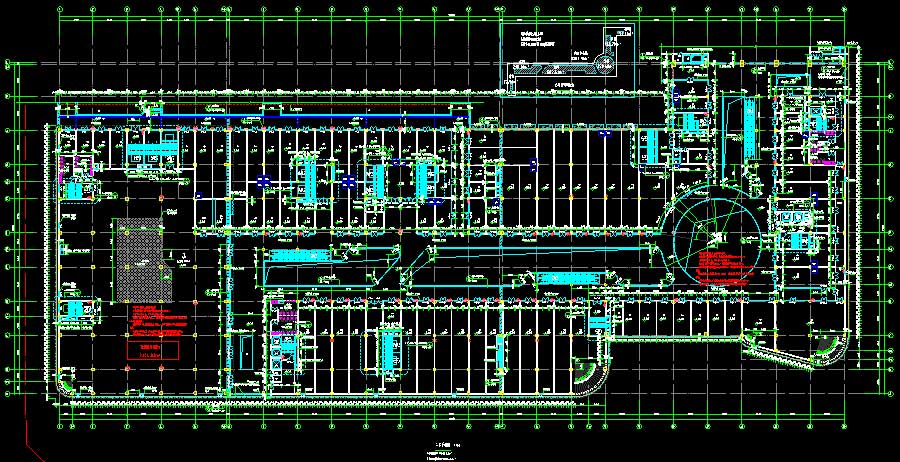

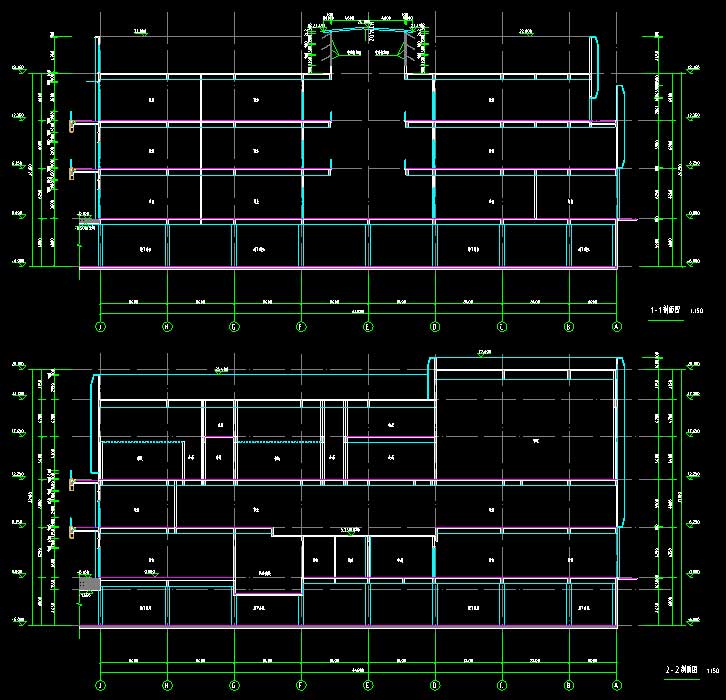

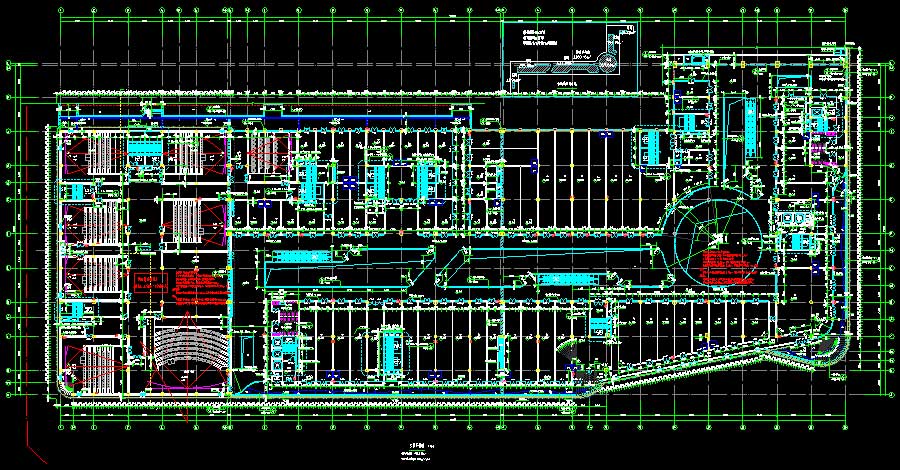

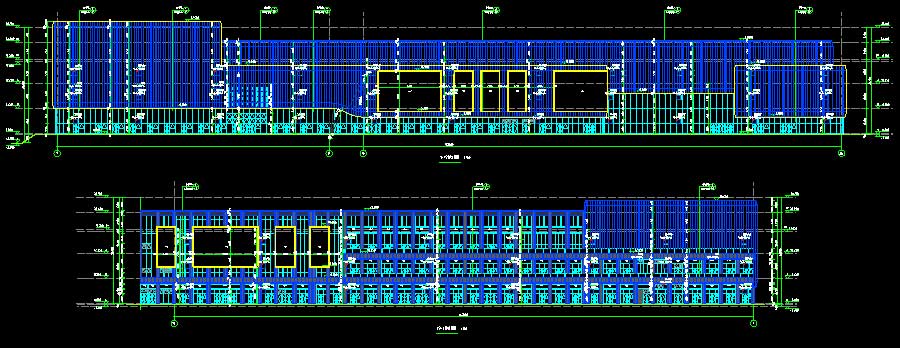

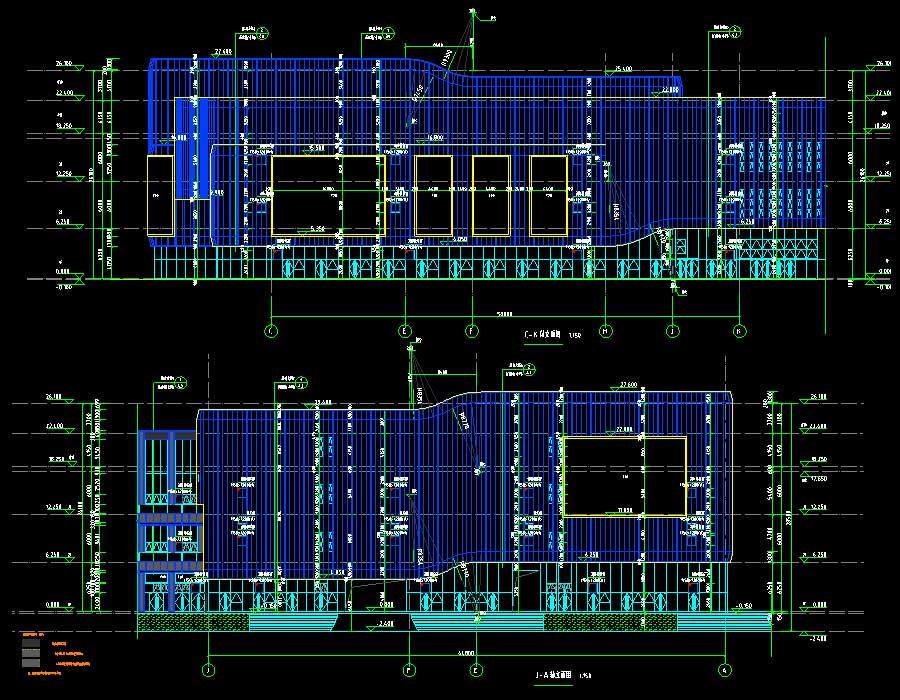

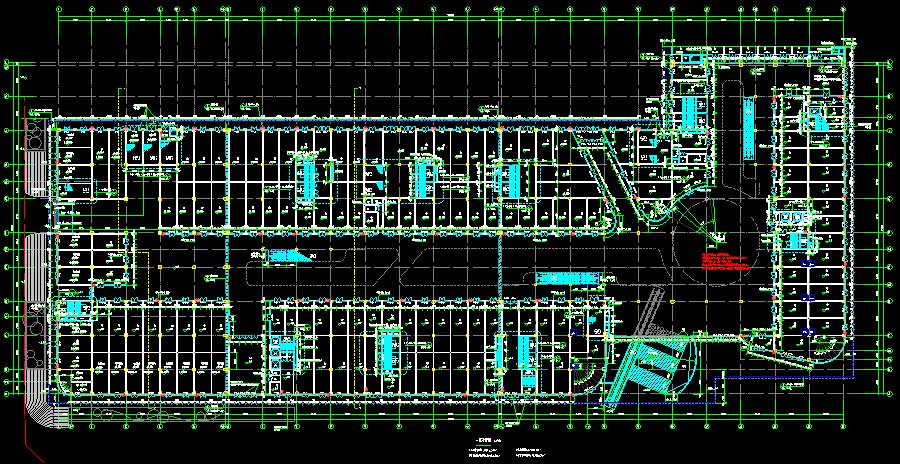

说明:该项目为某地购物中心项目全专业施工图,包括1~6#、8#商业楼,7#酒店及地下室。抗震设防烈度为7度,主要结构形式为框架结构。其中,1~6#、8#商业楼地上层数均为3层,建筑高度为19.25~22.55米,建筑面积为1610.9~36942.36平方米;7#建筑高度为70.4米,地上层数16层,总建筑面积为14523.2平方米;地下室为1层,建筑面积为29325.32平方米。图纸内容含:建筑说明,总平面图,平面图,立面图,剖面图,防火分区示意图,楼梯大样图,扶梯大样图,门窗表、门窗大样,卫生间大样,墙身大样,节点大样;结构说明,墙柱平法施工图,墙柱详图,结构平面布置图,梁平法施工图,楼梯大样图;给排水说明,给排水平面图,自喷平面图,消火栓系统原理展开图,自喷系统展开原理图,给水系统展开图,污水系统展开图,雨水系统展开图,卫生间大样图;电气说明,竖向配电系统,配电系统图,弱电及火灾自动报警系统图,应急照明平面图,疏散平面图,空调配电平面图,弱电平面图,消防平面图,屋顶层防雷平面图,接地平面图;暖通说明,空调通风防排烟平面图等等。专业包括建筑、结构、给排水、电气、采暖通风。
建筑面积:36942.36,5745.91,1610.9,1976.64,4146.6,3990.2,14523.2,6787.66㎡地上层数:3,3,3,3,3,3,16,3层建筑高度:22.55,19.7,19.4,19.25,19.71,20.2,70.4,19.71m地下层数:1层高度类别:低层图纸深度:施工项目地址:云南省设计时间:2018建筑风格:现代效果图:无
