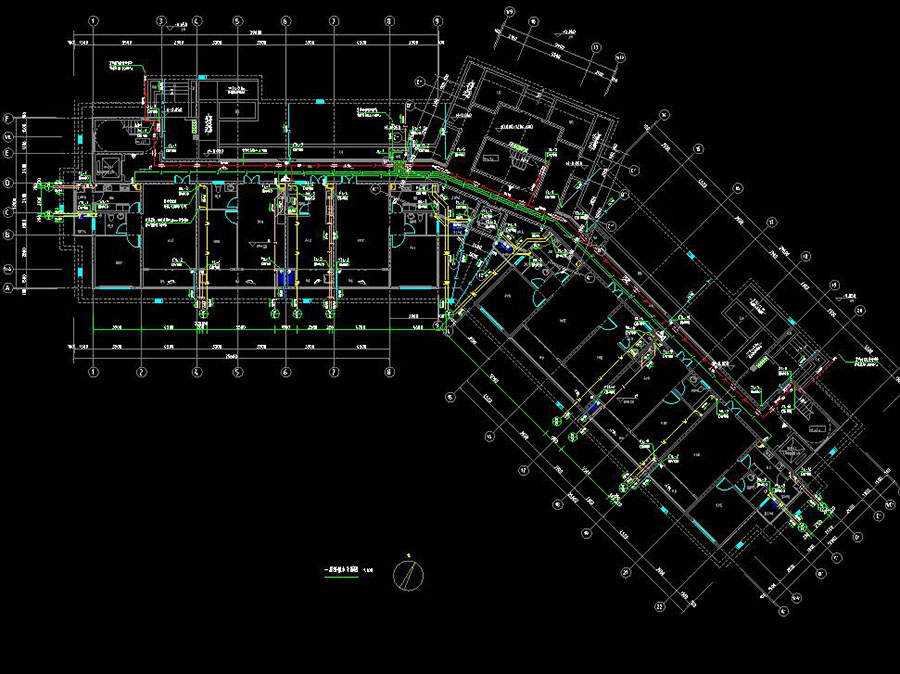

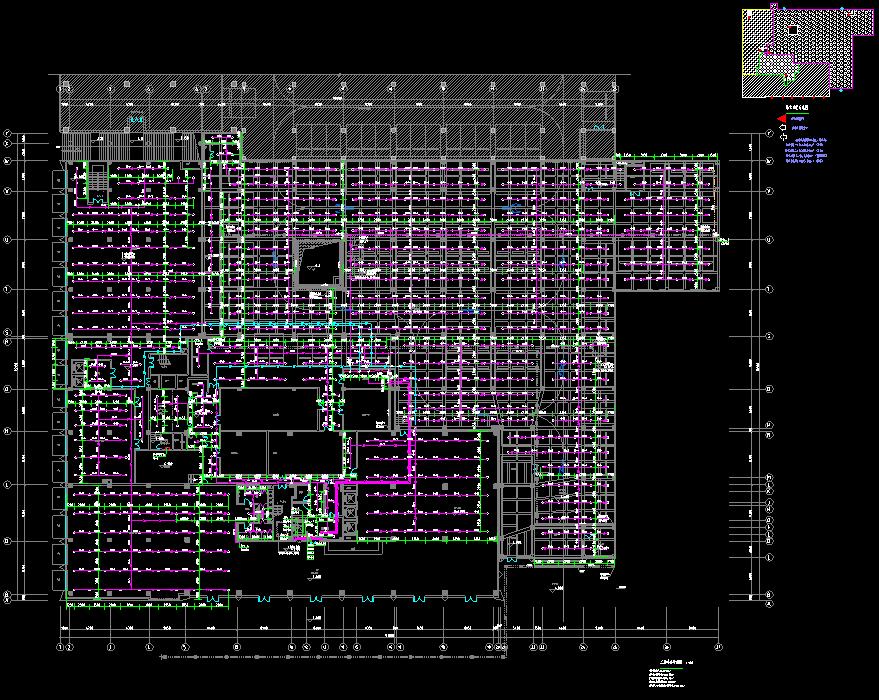

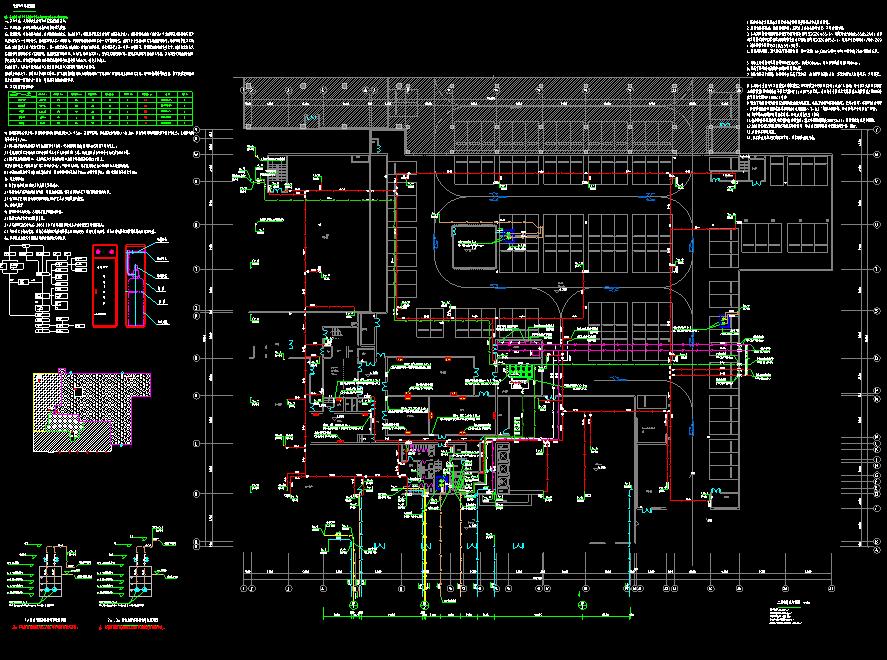

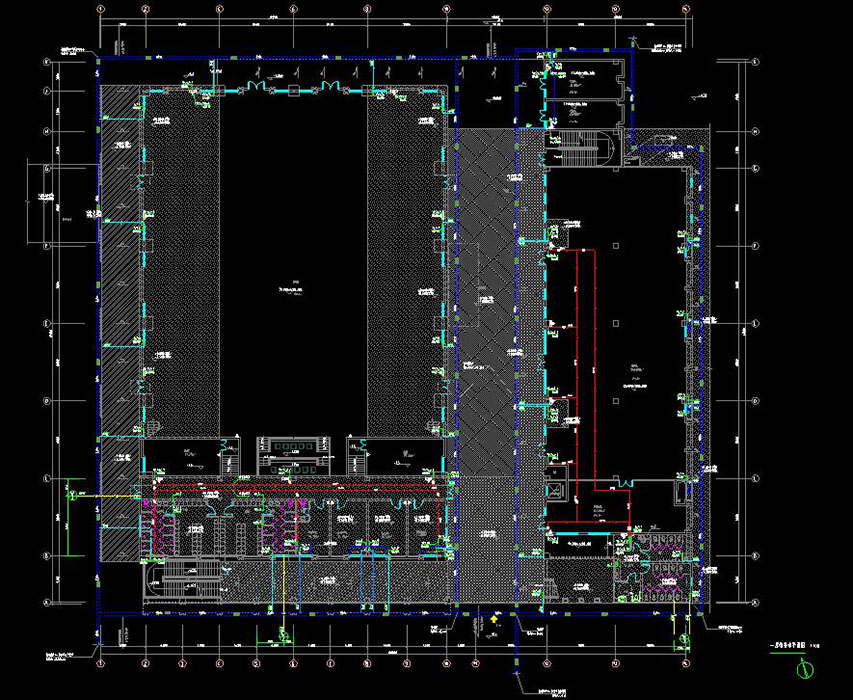

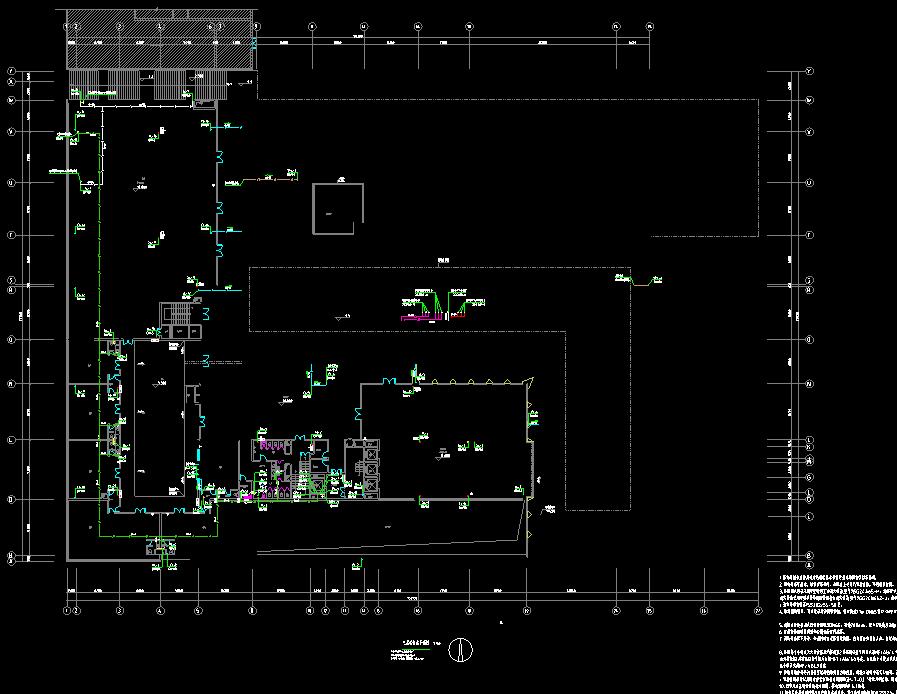

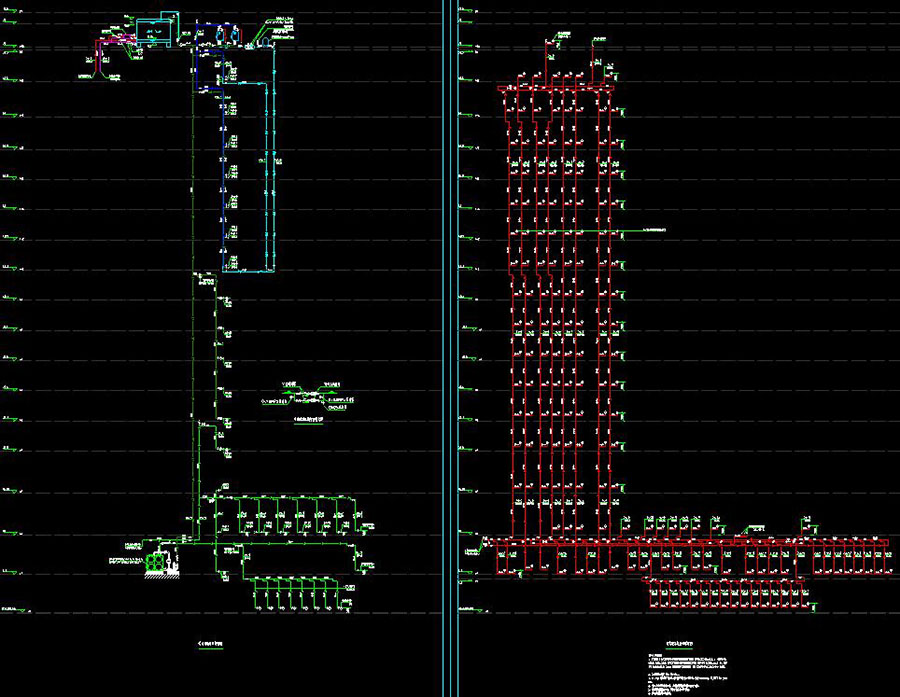

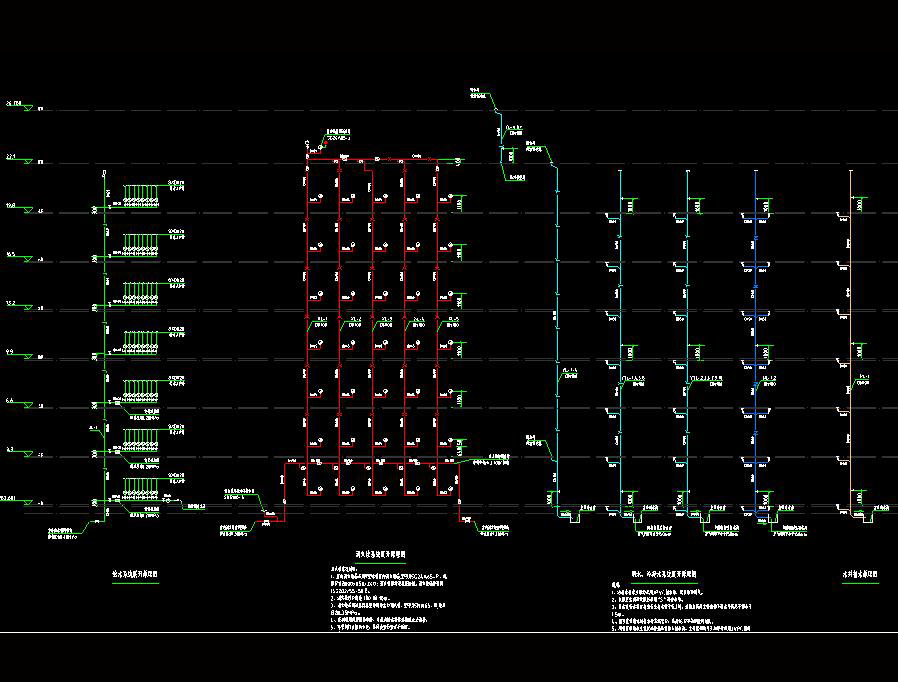

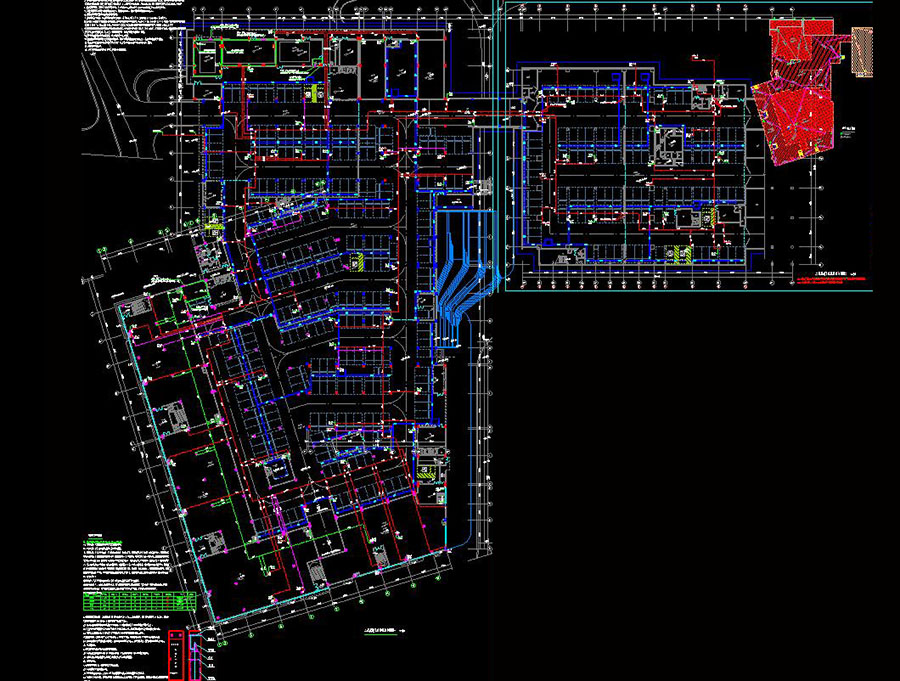

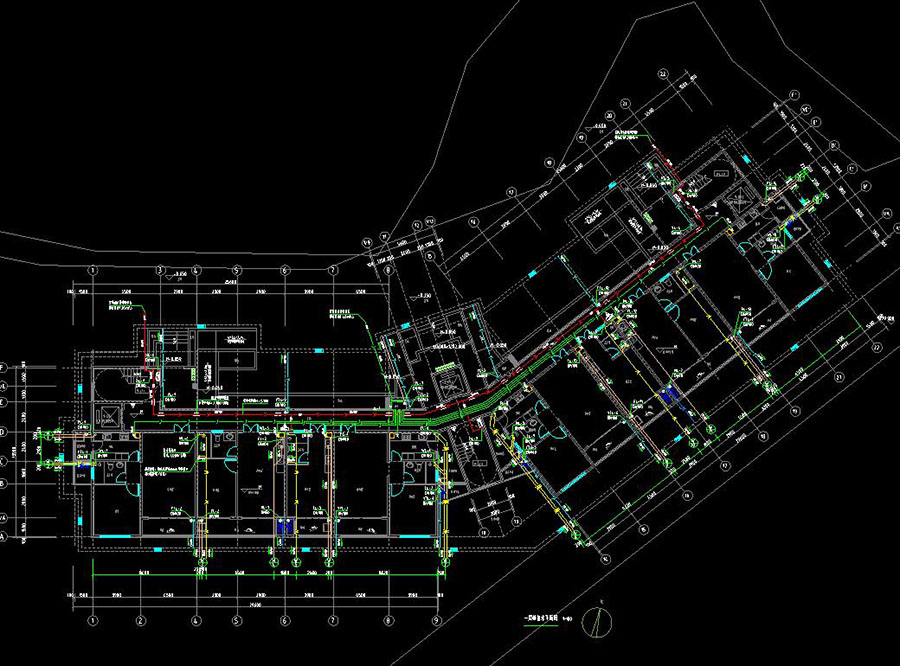

说明:某科技产业中心1#楼、9#楼、10#楼、13#14#楼地下车库及吊层商业楼给排水施工图,其中1#楼地上17层,建筑总高度72.7m,总建筑面积为28273.72㎡,框架结构,9、10#楼地上7层,建筑总高度23.5m,总建筑面积为4640.14、4731.77㎡,剪力墙结构,图纸包含:建筑给排水设计及施工总说明,常用图集、图例、主要设备及材料表,给排水、消防抗震设计说明,总图设计及施工说明,给排水综合管网总平面图,给水管网总平面图,雨水管网总平面图,雨水管网高程表及井坐标表,污、废水管网总平面图,污、废水管网高程表及井坐标表,给水系统展开原理图,消火栓系统展开原理图,喷淋系统展开原理图,雨水、冷凝水系统展开原理图,污废水系统展开原理图,各层给排水平面图,喷淋平面图,屋面层给排水平面图,构架层给排水平面图,消防水箱间大样图,卫生间给排水大样图,水井大样图等
消防设计:生活供水设计:排水设计 :生产供水设计:排水技术:供水方式 :供水体制:室外消火栓水量:40L/S室外消火栓水量:40L/S建筑面积:28273.72,4640.14,4731.77㎡建筑高度:72.7,23.5m地上层数:17,7层地下层数:高度类别:高层图纸深度:施工项目地址:贵州省设计时间:2017
