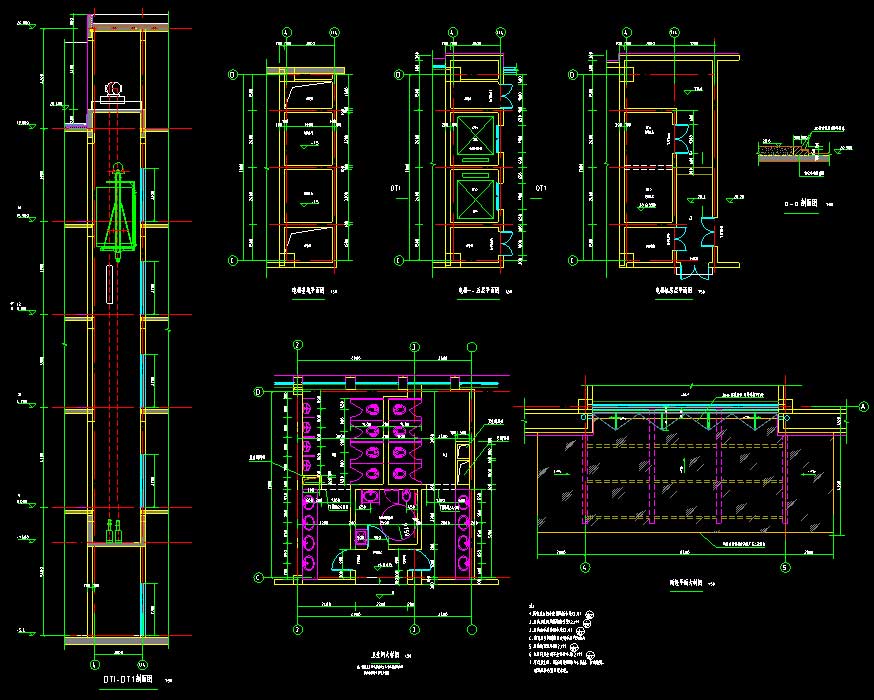

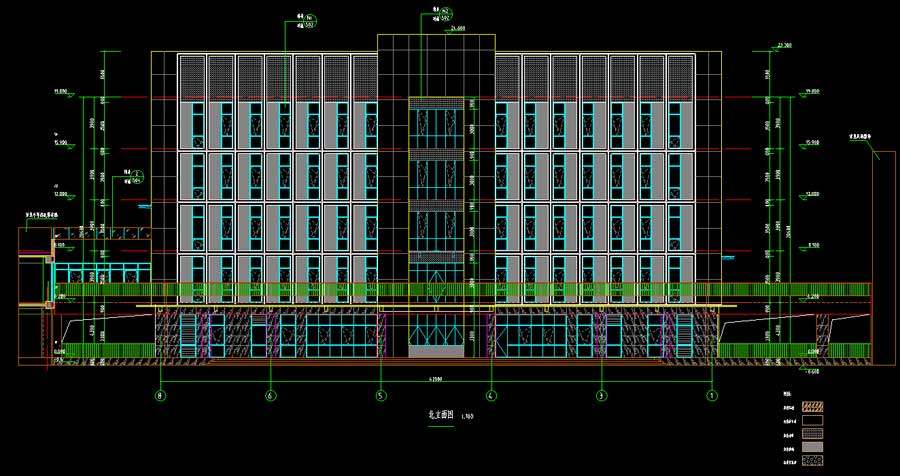

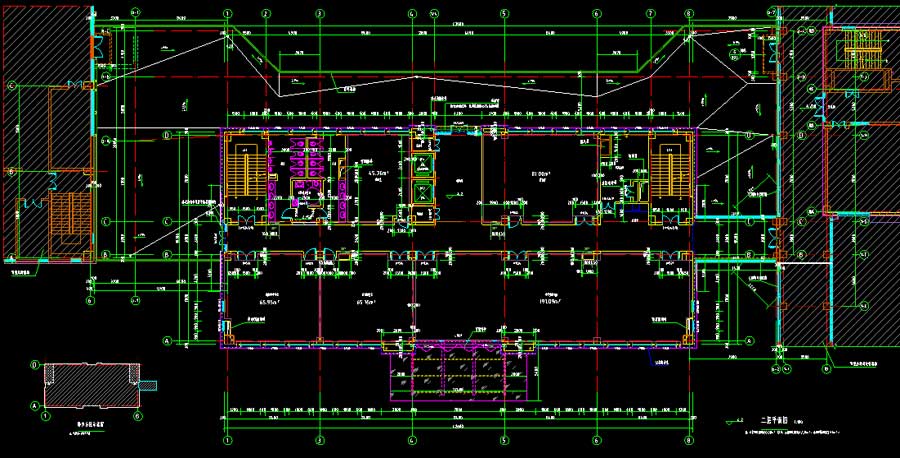

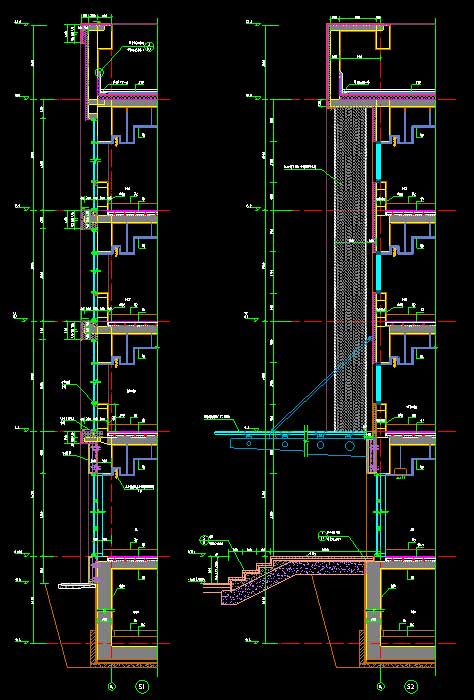

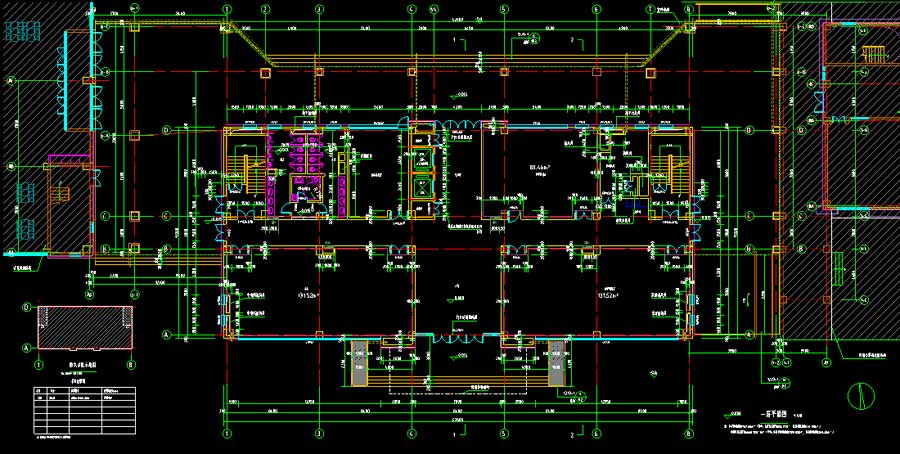

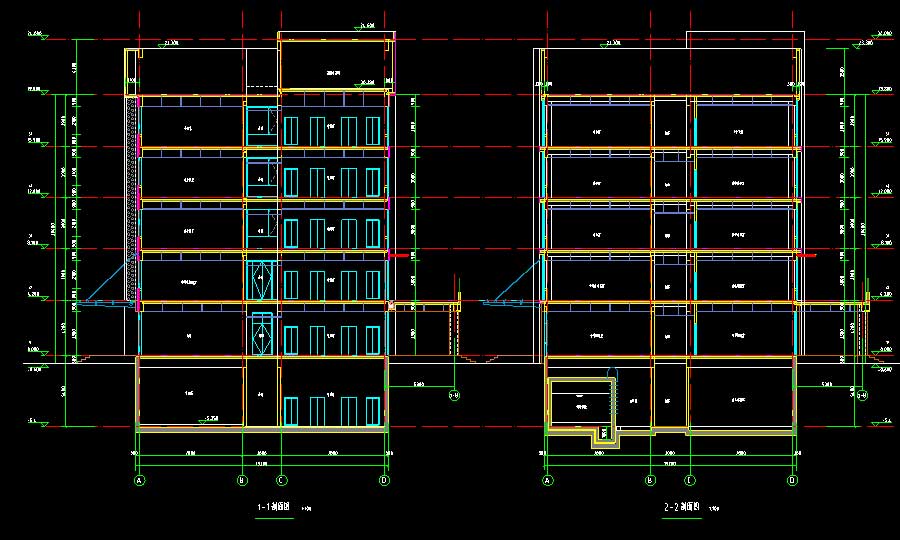

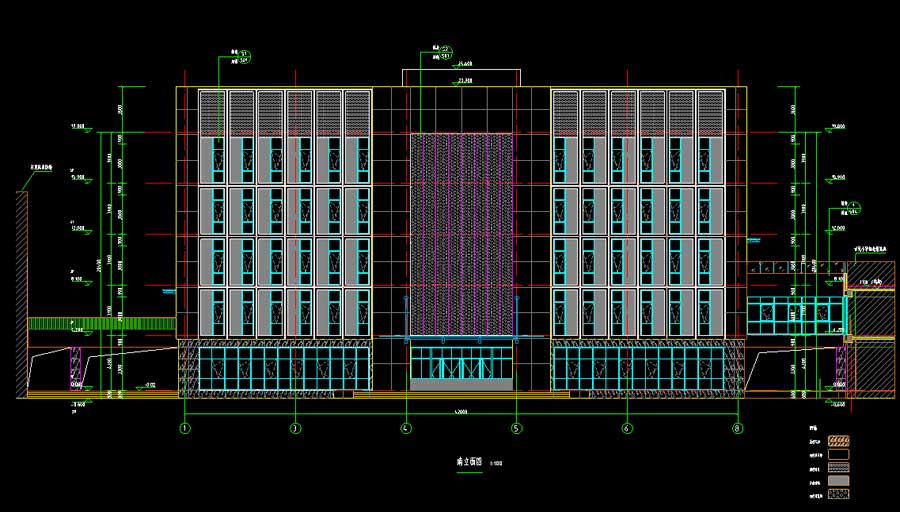

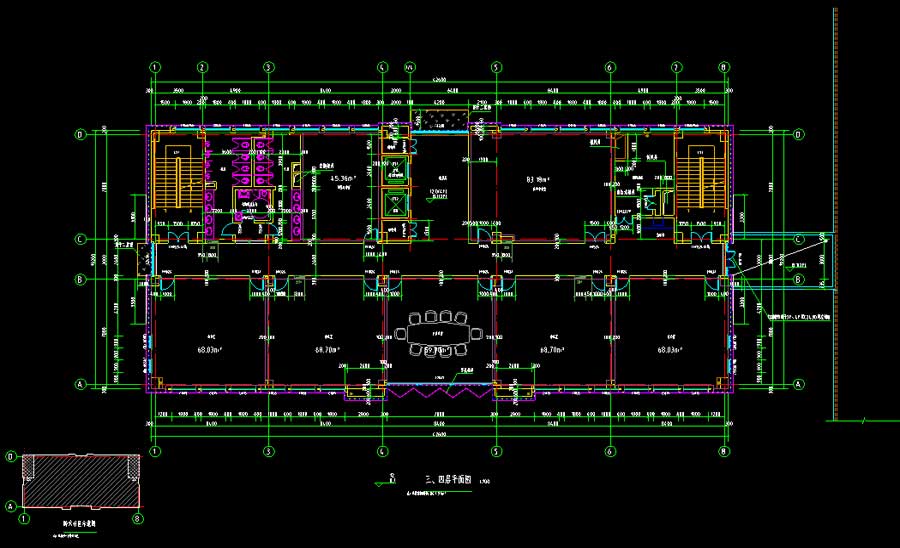

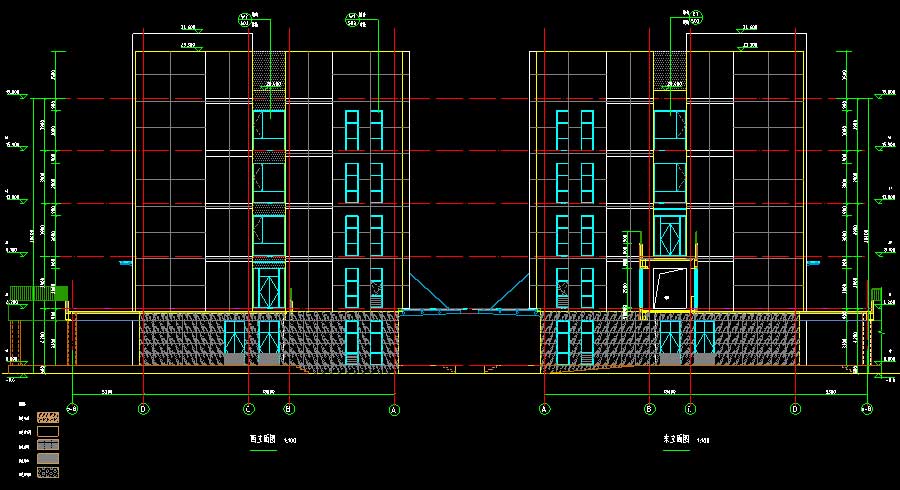

说明:该项目为某中学项目全专业施工图,包括综合楼、风雨操场及南校门,抗震设防烈度为7度,主要结构形式为框架结构。其中,综合楼建筑高度为20.4米,地上层数5层,地下层数为1层,总建筑面积为5568.13平方米;风雨操场建筑高度为15.25米,地上层数2层,总建筑面积为3994.91平方米;南校门建筑高度为7.8米,地上层数1层,总建筑面积为273.48平方米。图纸内容含:建筑说明,总平面图,平面图,立面图,剖面图,楼梯、设备用房大样图,墙身大样图,门窗表;结构说明,楼梯详图,绿色建筑结构设计专篇,筏板基础模板图,基础配筋平面图,柱结构平面图,顶梁结构平面图,顶板配筋平面图,机房层结构平面图,楼梯详图;给排水说明,给排水消防平面图,喷淋平面图,卫生间给排水平面图、系统图,屋顶高位消防水箱间大样图,直饮水泵房、生活泵房给排水大样图,消防泵房详图,消防泵房原理图,消防系统图,给排水及直饮水系统图,雨水系统图,火探管式感温自启动灭火装置系统示意图;电气说明,动力平面图,弱电平面图,消防平面图,照明平面图,电采暖配电平面图,竖向干线系统图,配电系统图,消防水泵自动巡检系统图,弱电系统图,消防系统图;暖通说明,采暖平面图,通风平面图,空调平面图;装饰说明,平面布置图,完成面尺寸定位图,地面铺装图,天花布置图,灯位布置图,综合天花布置图,立面索引图等等。
