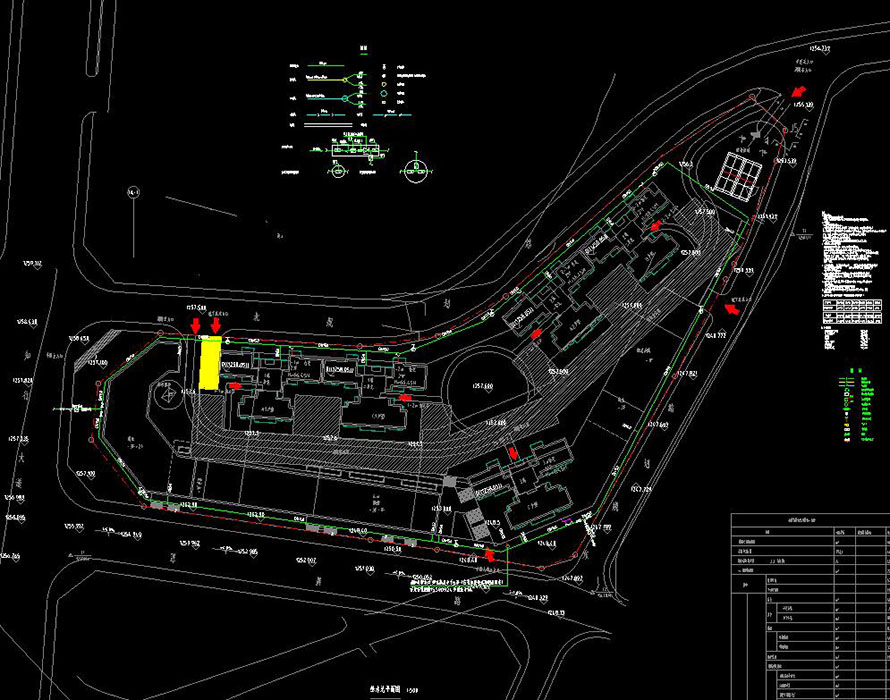

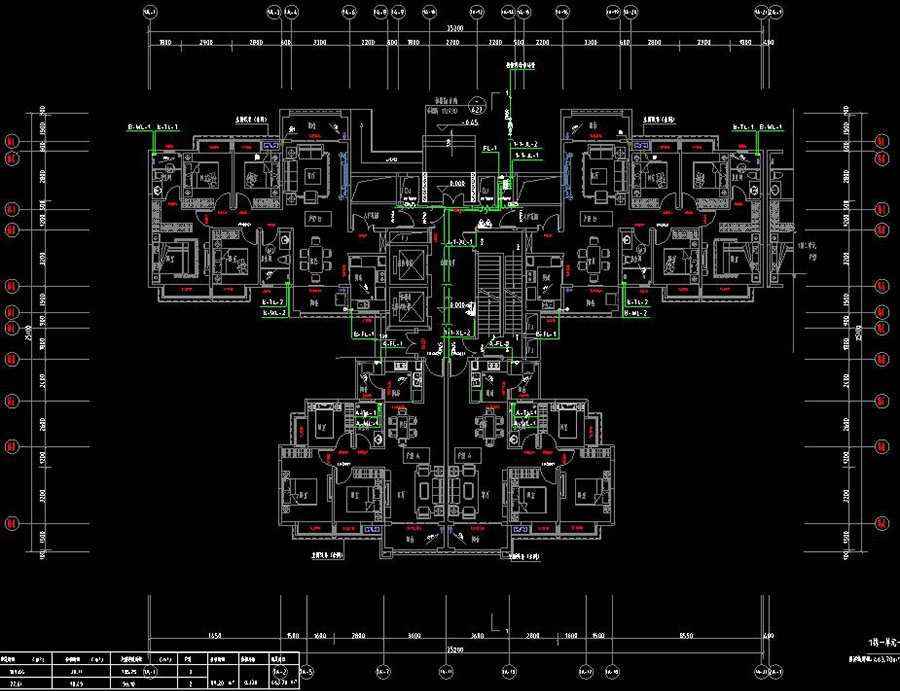

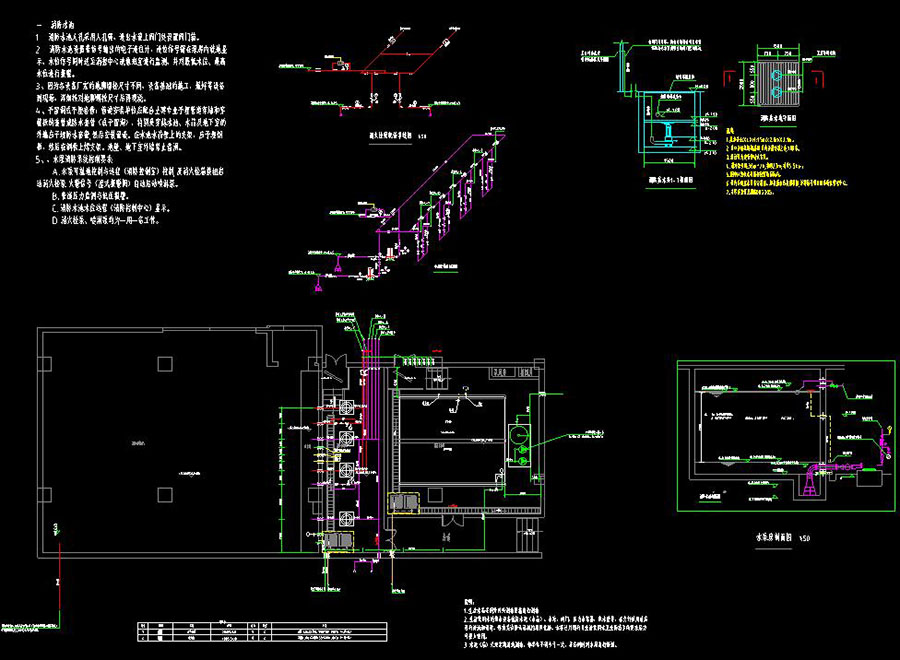

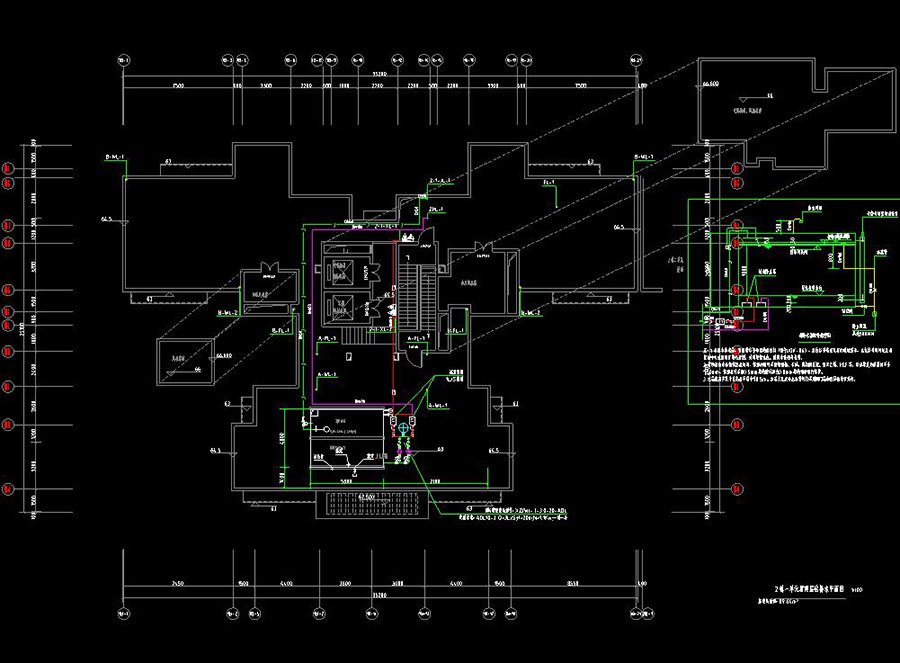

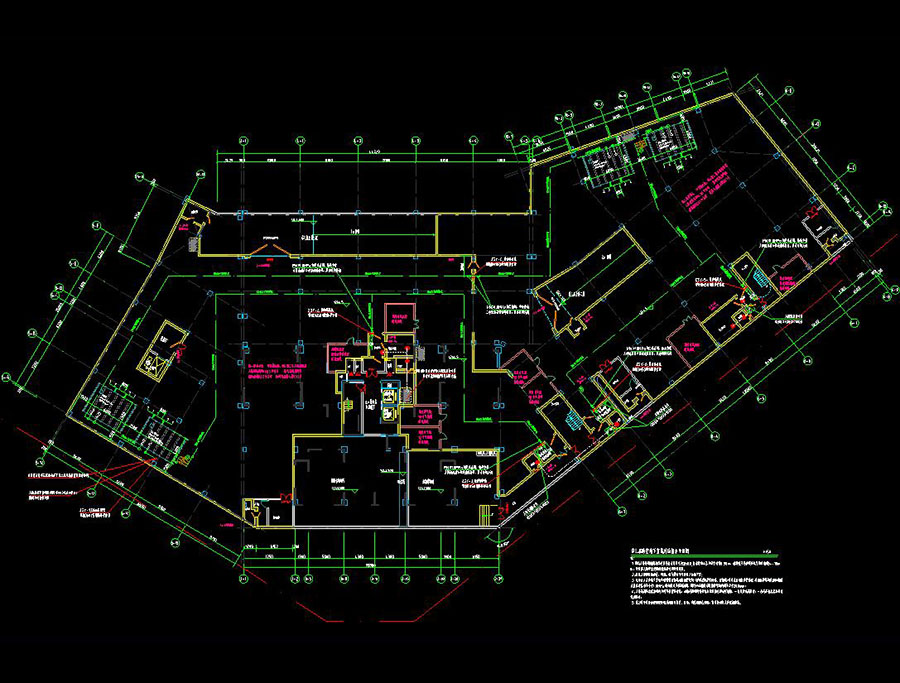

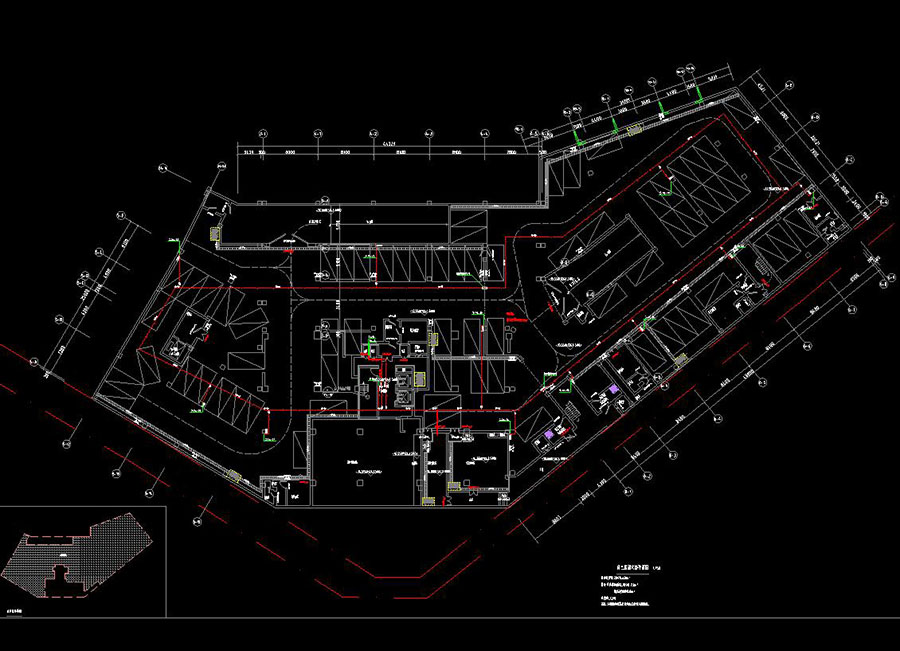

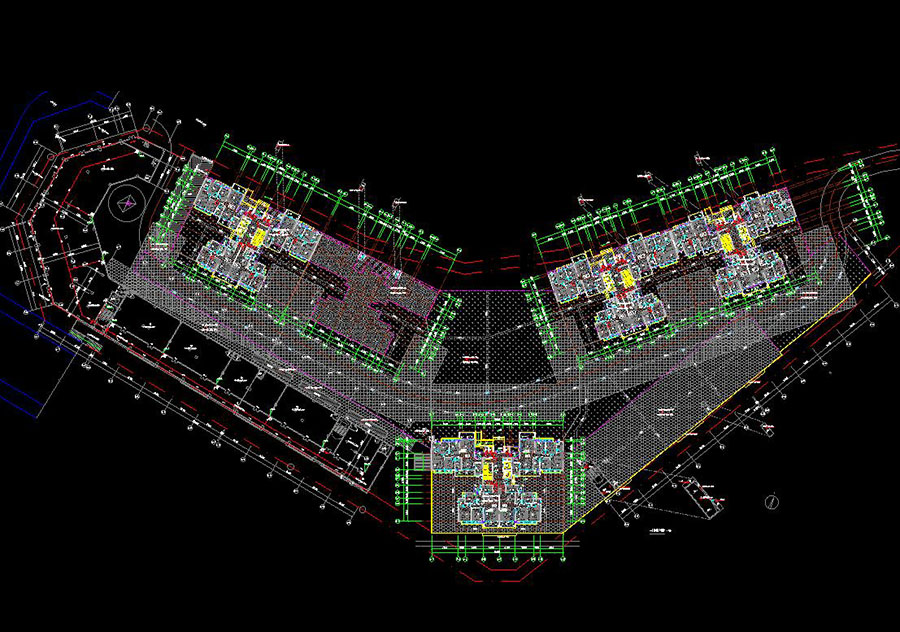

说明:棚户区改造项目1栋1单元、1栋2单元、2栋1单元、2栋2单元、3栋、商业楼及地下室项目,其中3栋地上16层,建筑高度为48m,建筑面积为8464.95㎡,其余楼栋均为地上21层,建筑高度均为63m,建筑面积分别为9825.05、10854.89、9825.05、9454.82㎡,商业及地下室地上2层,地下3层,建筑面积为28287.31㎡,抗震设防烈度为6度。图纸包含:给水总平面图,给排水设计总说明,给排水抗震设计说明,给排水平面图,屋顶层给排水平面图,给排水系统图,消火栓系统图,绿色设计专篇,商业及地下室消火栓平面图,给排水平面图,喷淋平面图,系统图,水泵房大样图,战时给排水设计及施工说明,负三层防空地下室战时给排水平面图,战时主要设备材料表,战时给排水系统原理图,战时给排水设备安装大样图
