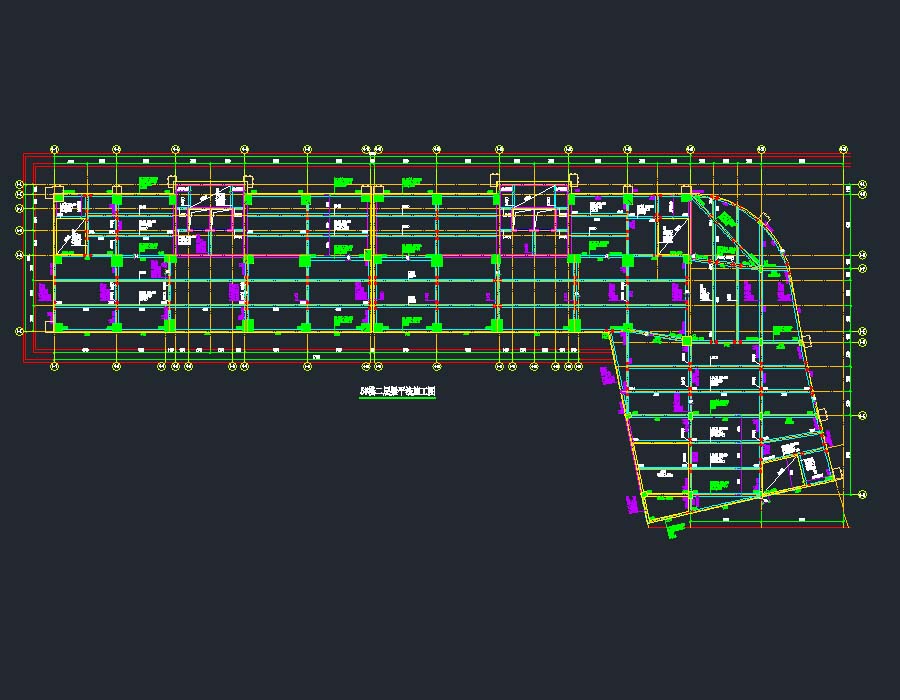

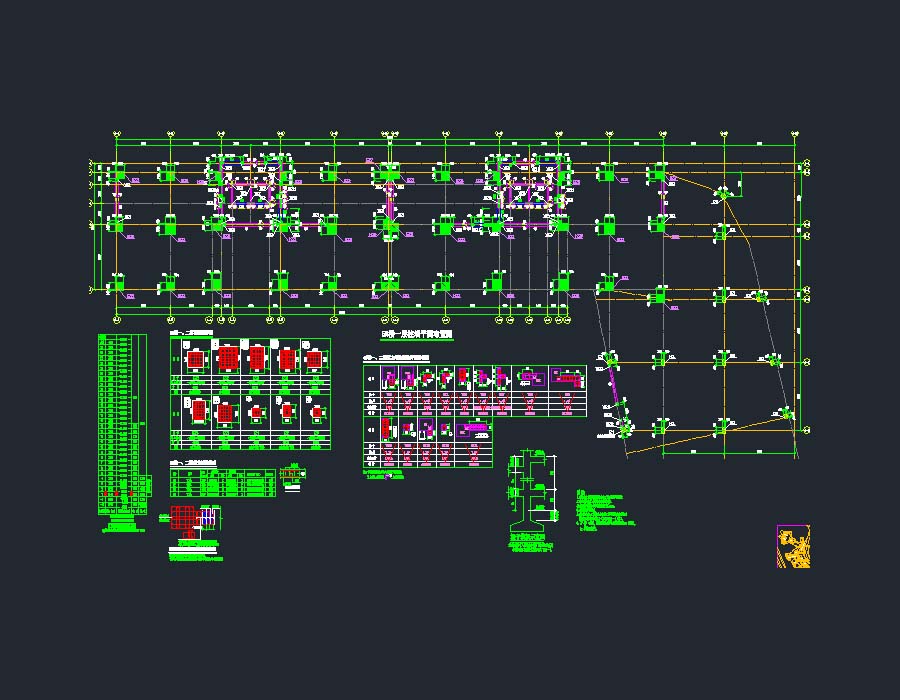

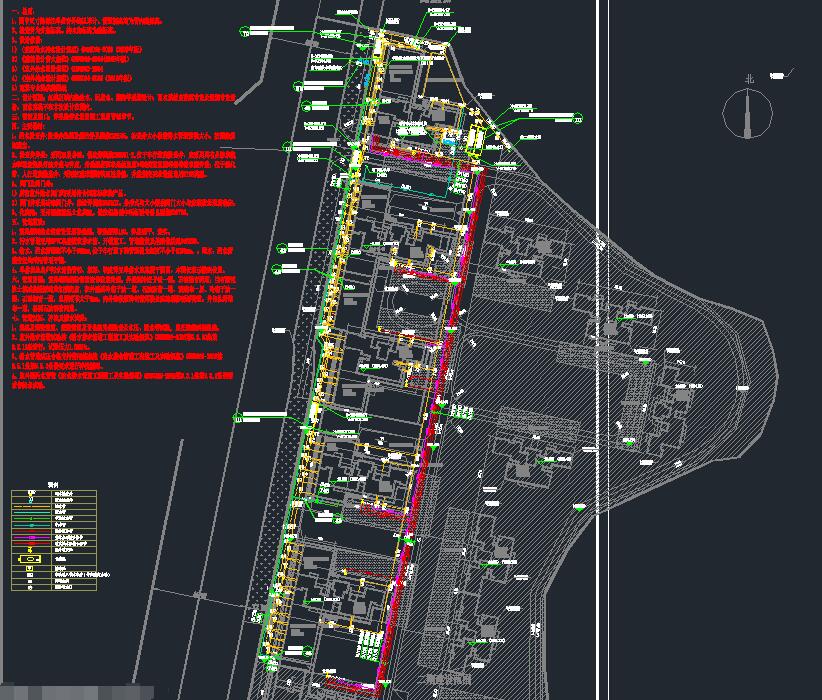

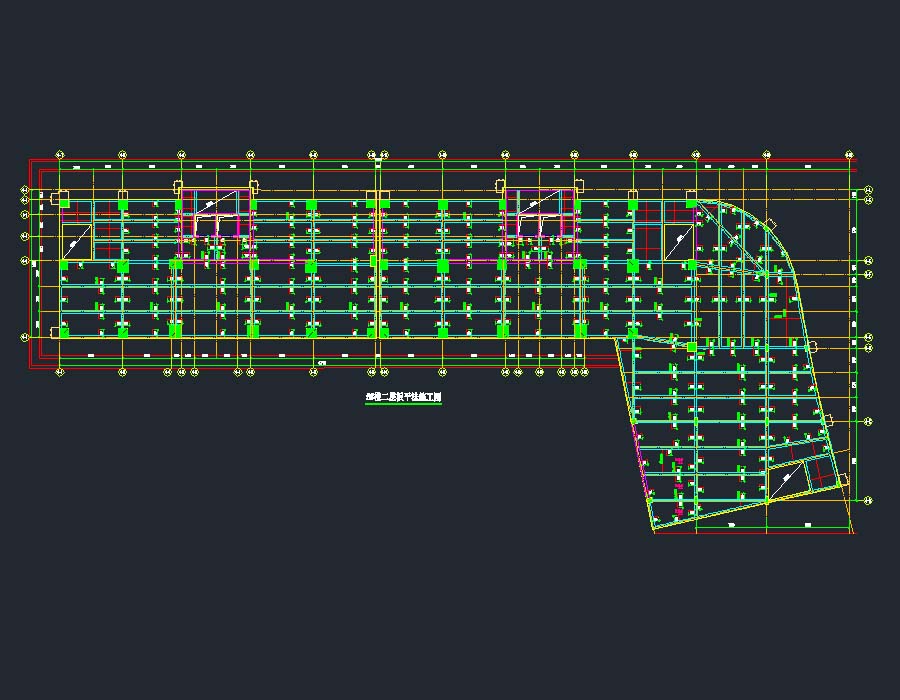

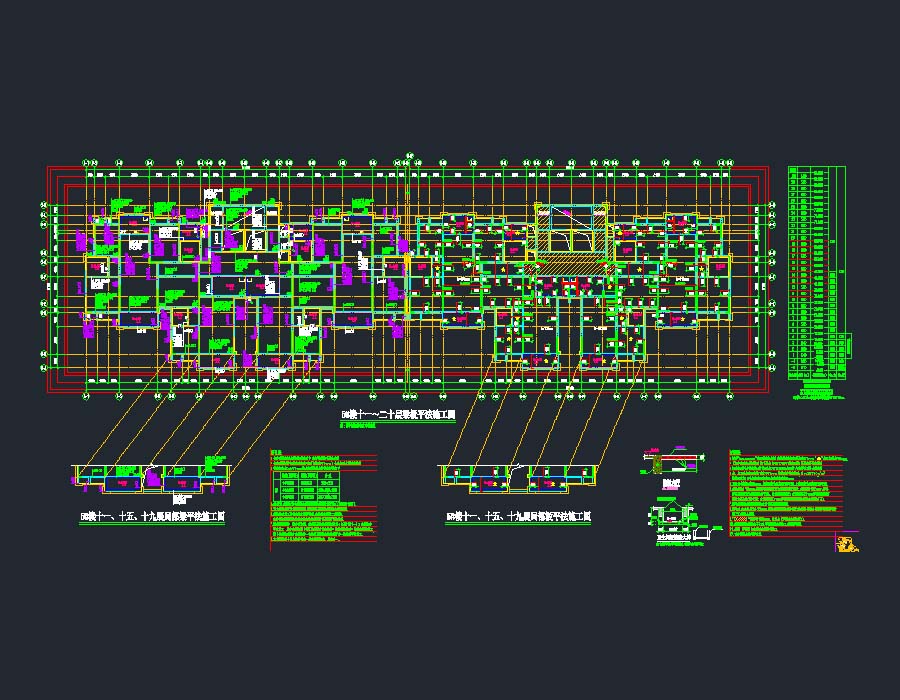

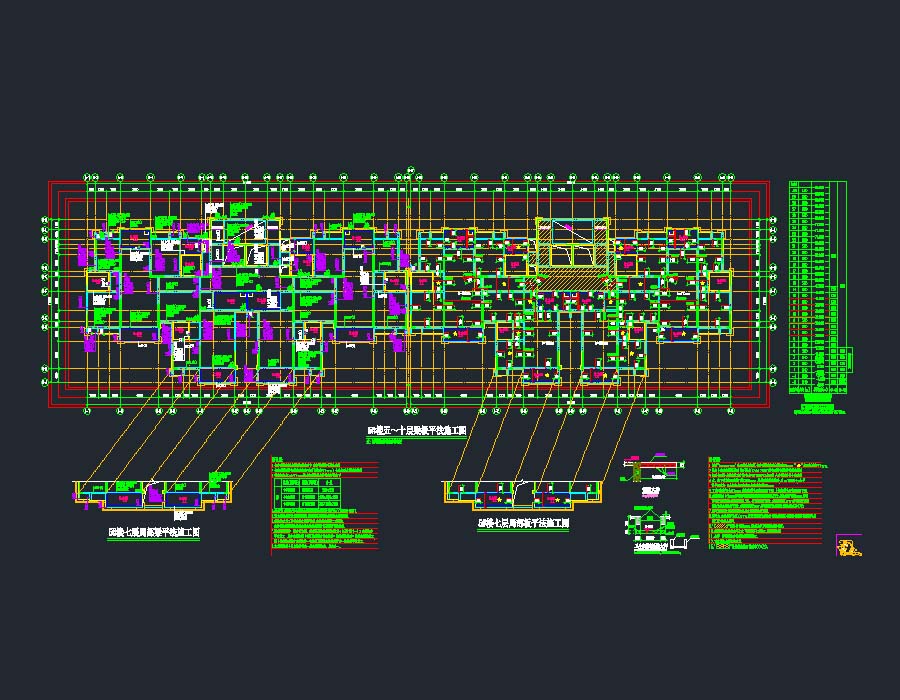

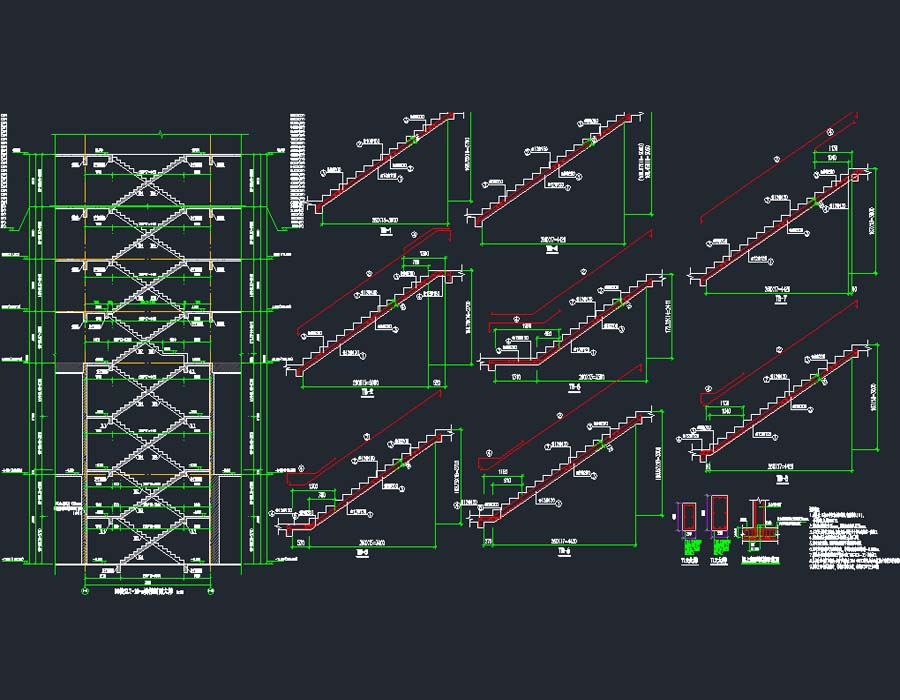

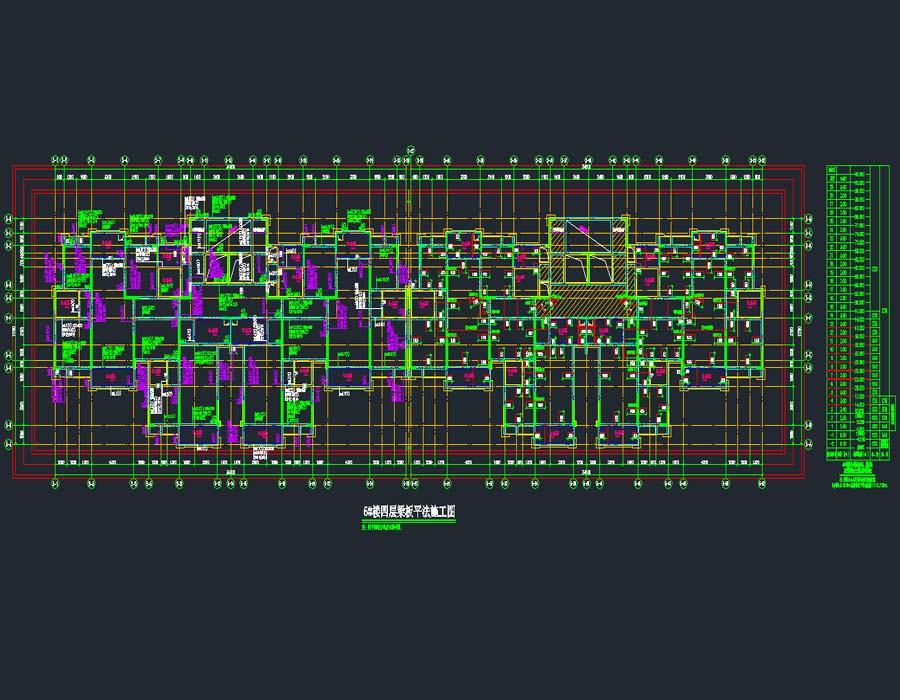

说明:某棚户区安置房工程1#~7#楼及15#~16#高层住宅楼结构、给排水施工图,1/2号楼地上32/31层为住宅,地下2/2层为车库,建筑高度为96.5/93.5米,结构类型均为剪力墙结构;3/5/6号楼均为地上29层,1~2层为配套用房,以上为住宅,地下2层为车库,建筑高度为91.75/92.1/91.8米,结构类型均为部分框支剪力墙结构;4/7号楼地上28/26层,1~2层为配套用房,以上为住宅,地下2层为车库,建筑高度为89.05/82.5米,结构类型均为部分框支剪力墙结构;15/16号楼地上26/29层为住宅,地下2层为车库,建筑高度为82/91.4米,结构类型均为部分框支剪力墙结构;图纸包括:结构设计总说明,基础大样图,基础平面布置图,地下室结构设计说明,楼层柱墙平面布置图,楼层梁板平法施工图,楼梯剖面大样,墙身大样,给排水设计施工说明,给排水平面图,消火栓、给水、雨水及冷凝水系统图,污水系统图,消火栓平面图,自喷平面图,生活泵房大样图,消防水泵房说明及大样,喷淋及室内外消火栓管线图,喷淋系统图,人防给排水说明及电站大样,供油油侧图、冷却水箱大样图、储油箱大样图,战时给排水原理图、人防水箱大样图,战时给排水设备安装大样图,防护单元人防给排水平面图等。
