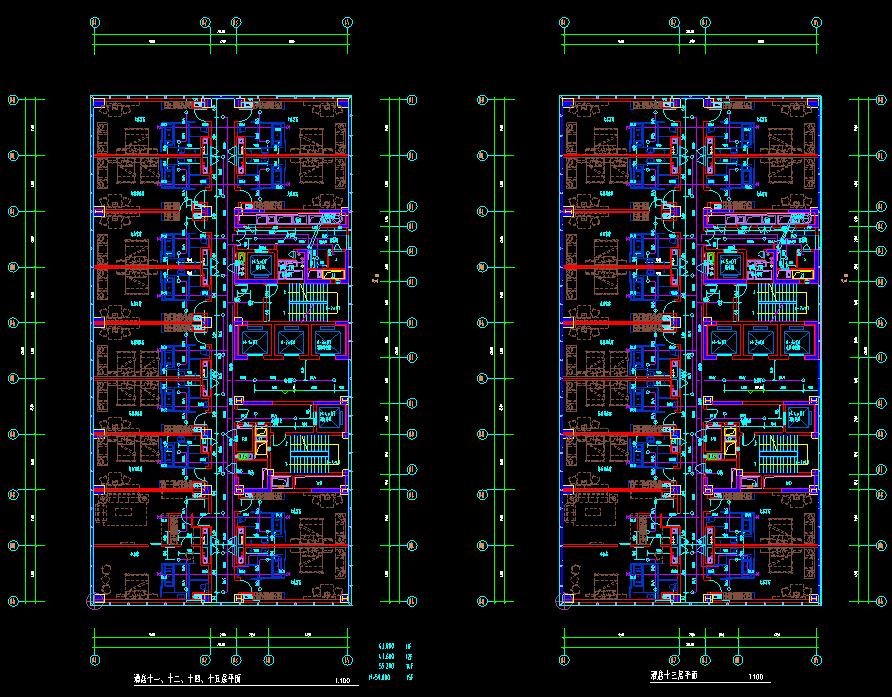

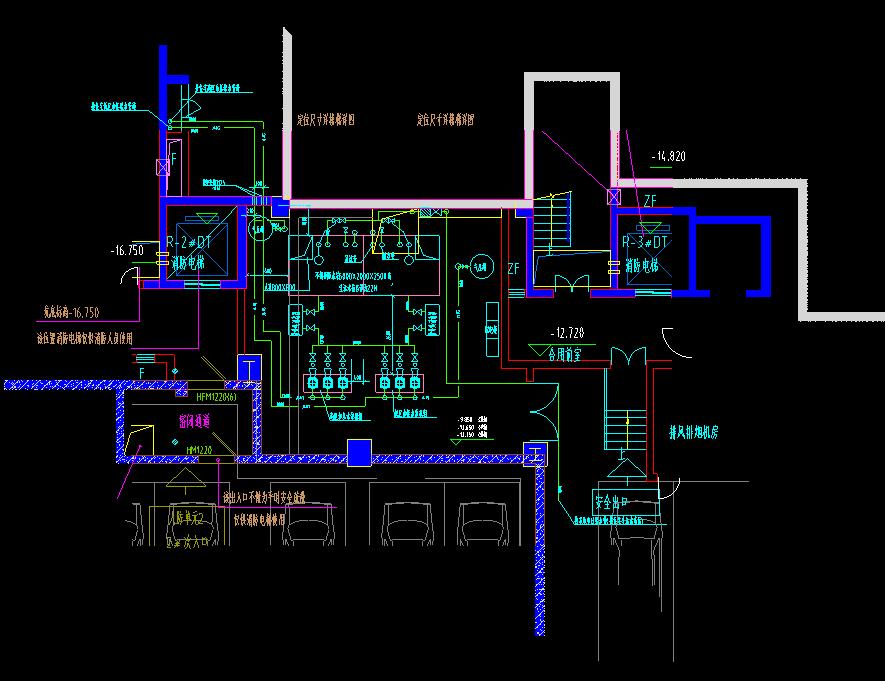

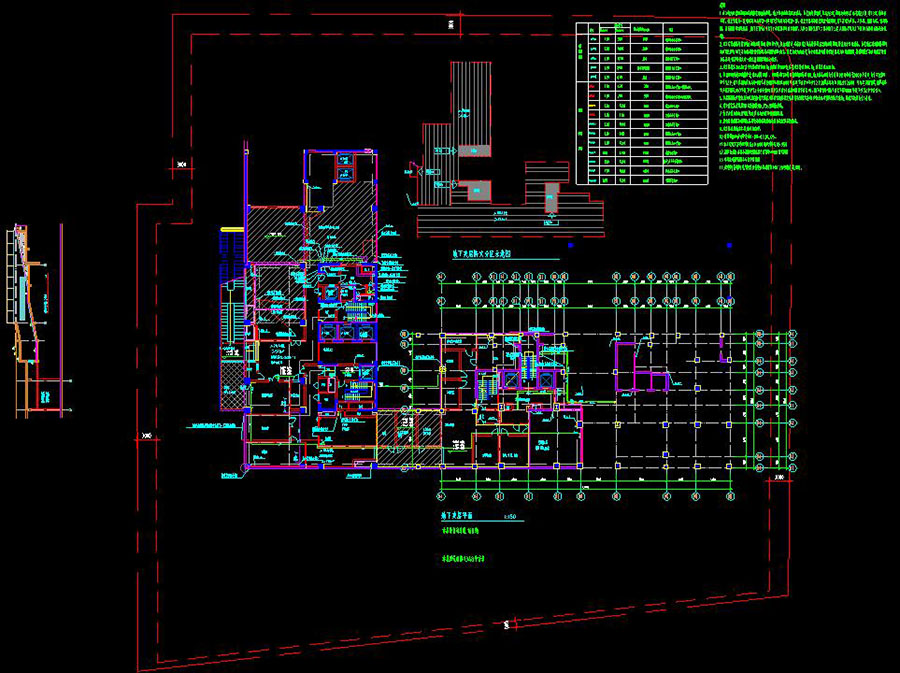

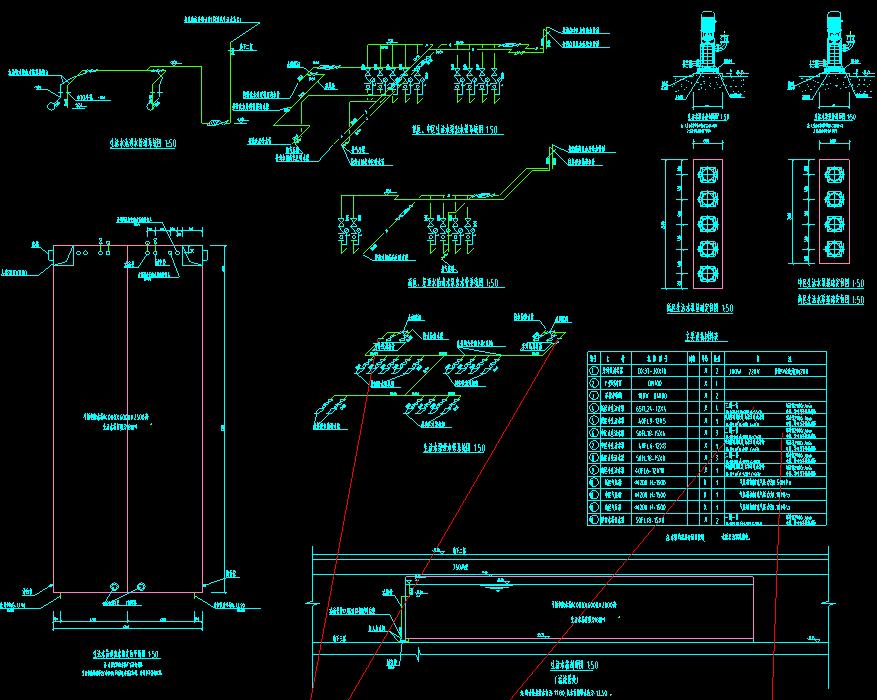

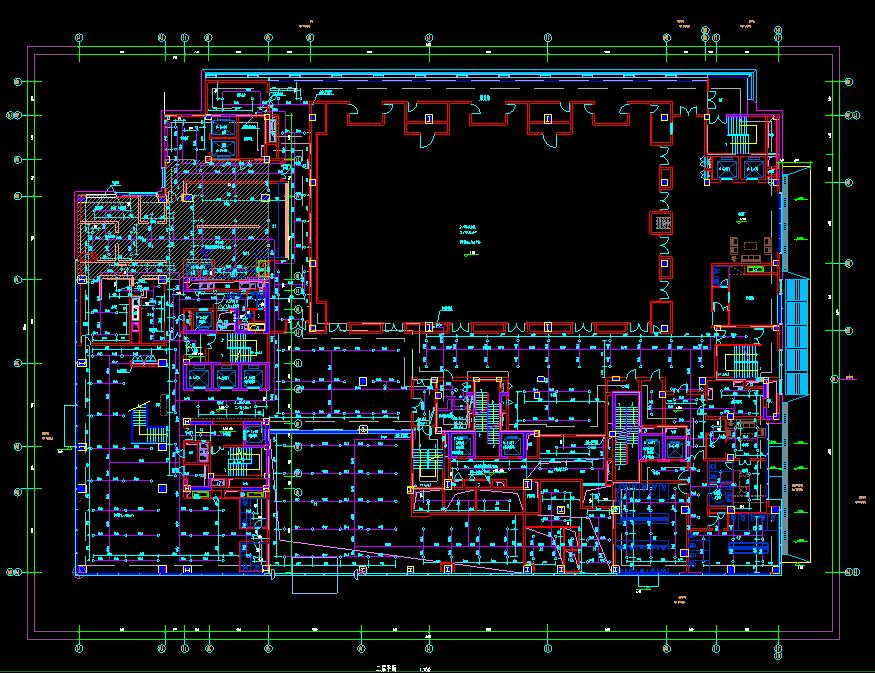

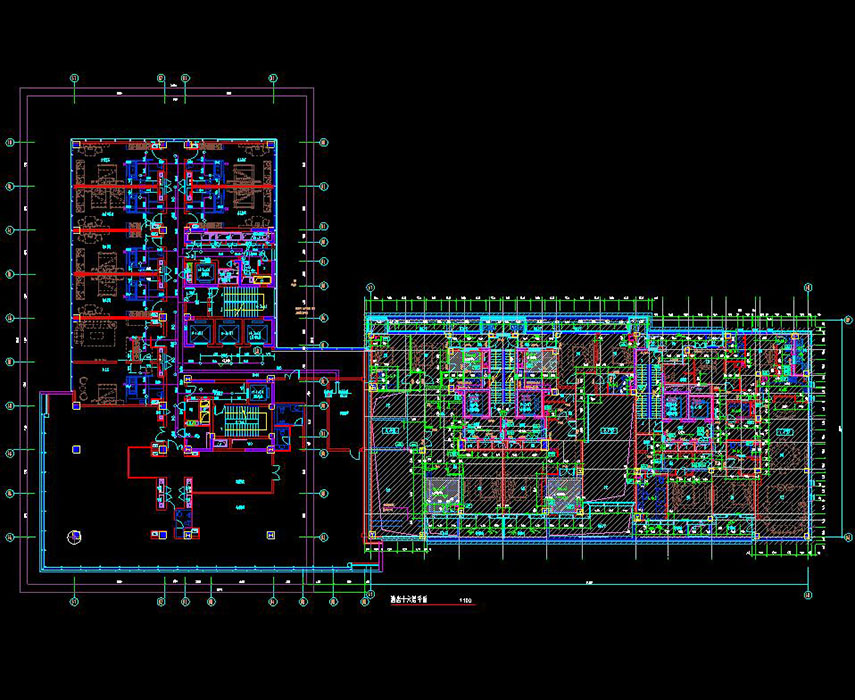

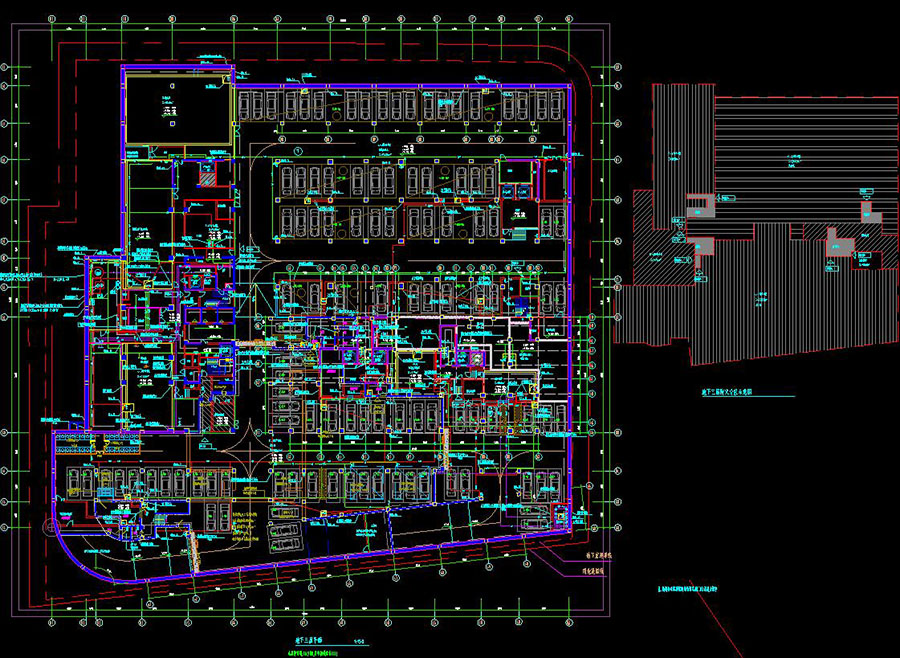

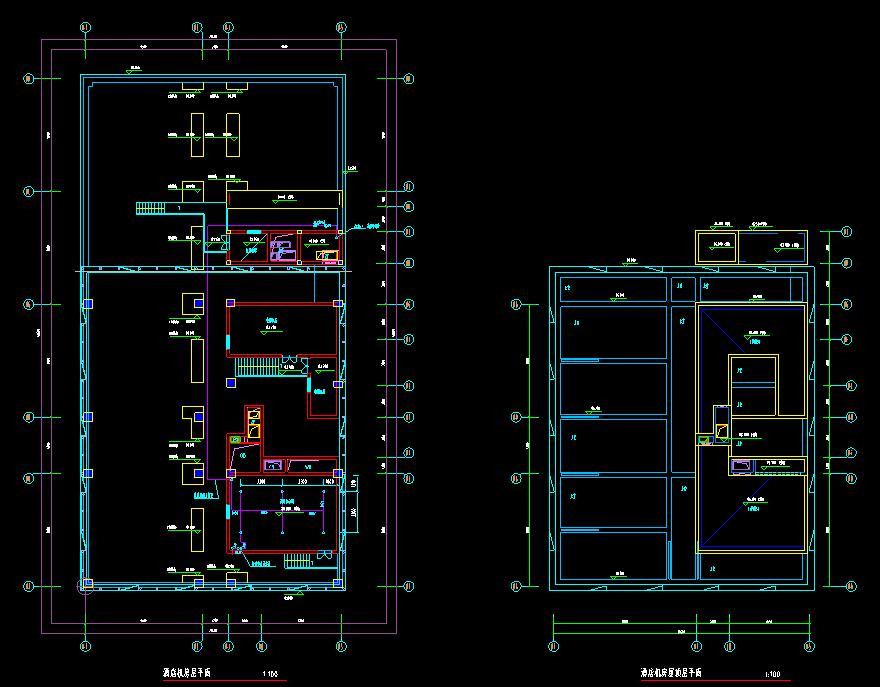

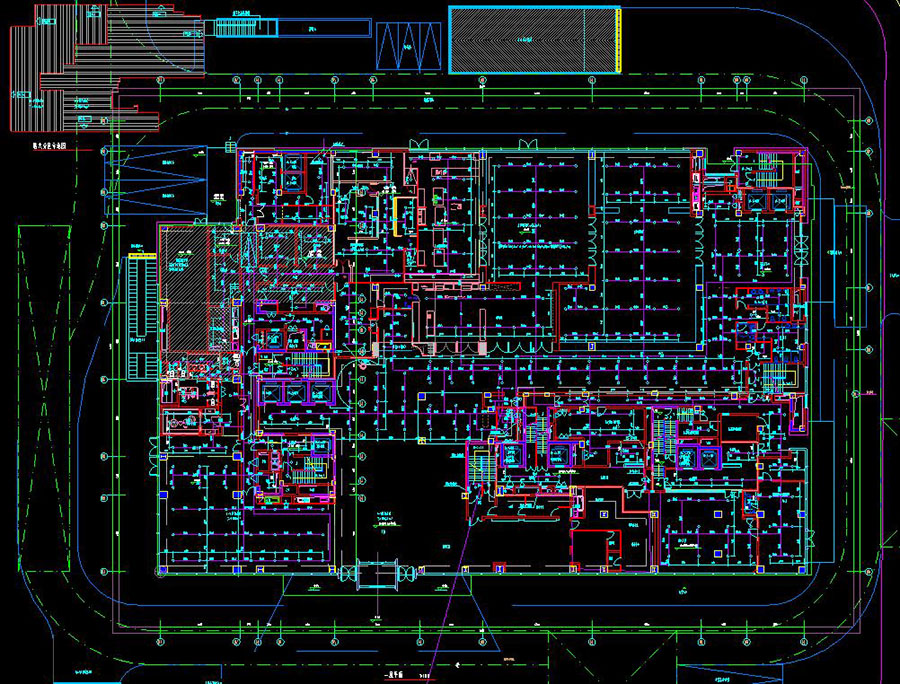

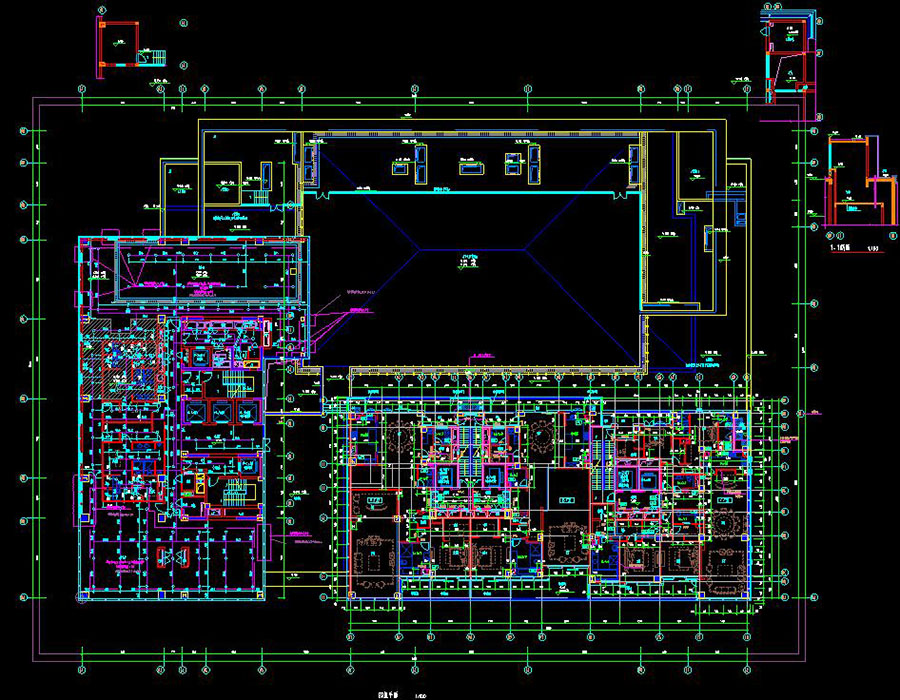

说明:本工程总用地面积9523平方米,总建筑面积64729.6平方米(其中地下23628平方米,地上39996.6平方米,设备夹层面积1105平方米),建筑基底面积3787平方米,地上部分:酒店19层,建筑高度79.9米,住宅23层,建筑高度79.9米,地下3层,局部设置夹层;框架剪力墙结构,抗震设防烈度为6度。图纸包含:目录,给排水设计说明,地下层平战时平面图,各层给排水平面图,喷淋平面图,地下层市政给水管道系统图,地下层加压给水管道系统图,地下层热水管道系统图,地下层排水管道展开图,地下层消防栓管道系统图,地下层自动喷水配水干管系统图,循环冷却水管道展开图,冷库循环冷却水管道展开图,柴油发电机循环冷却水管道展开图,酒店给水、热水、消火栓、喷淋、排水系统原理图,酒店生活泵房详图,热水机房详图,消防水泵房详图,住宅生活泵房详图,酒店卫生间详图等
