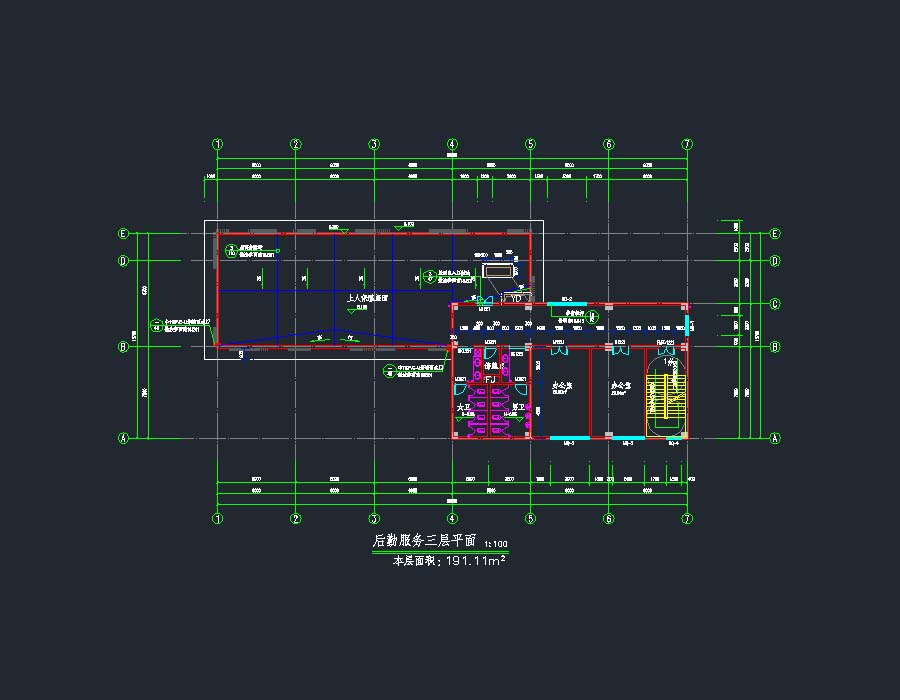

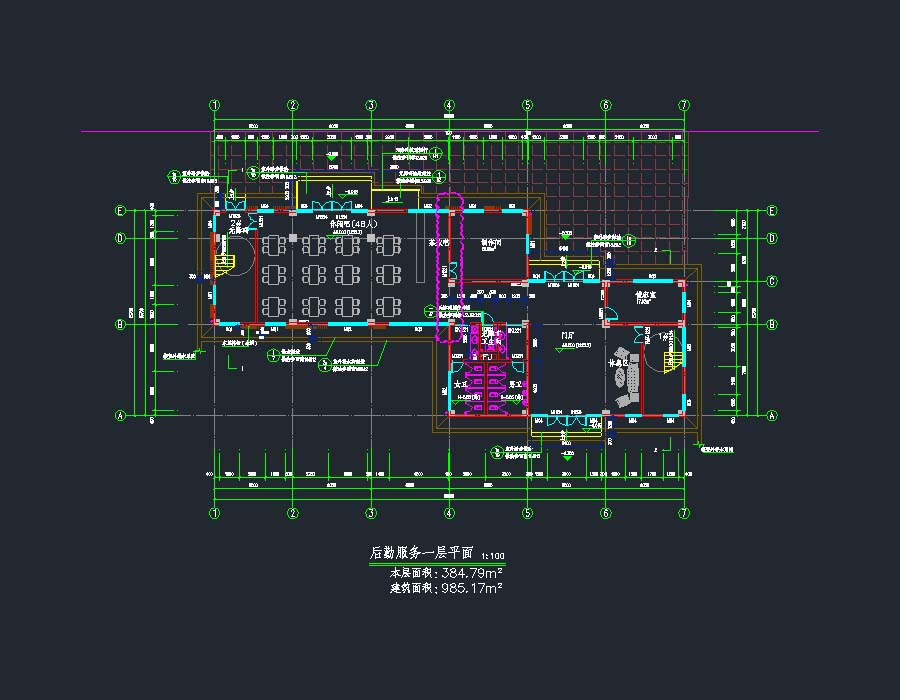

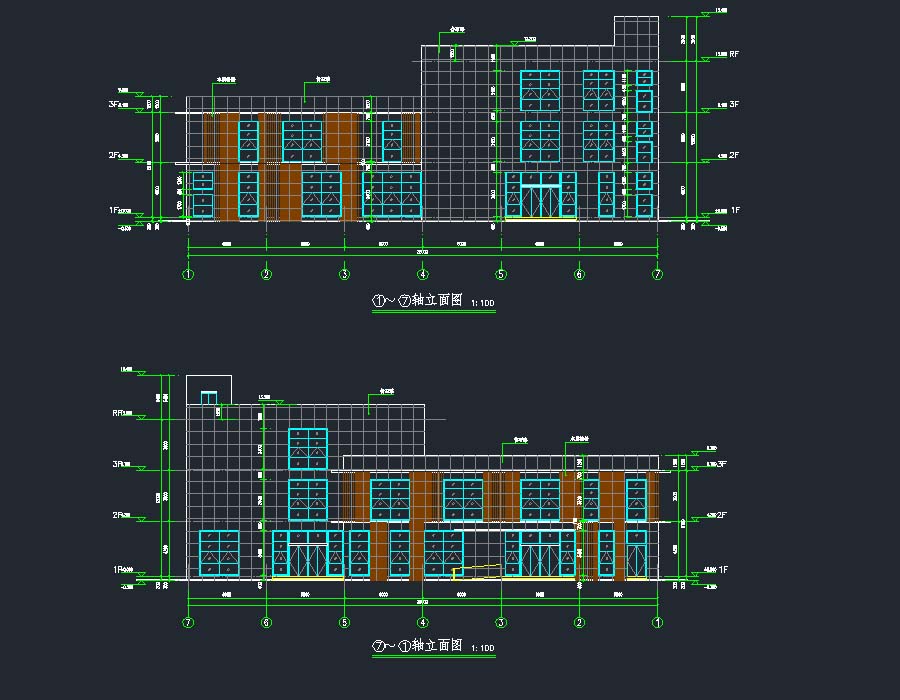

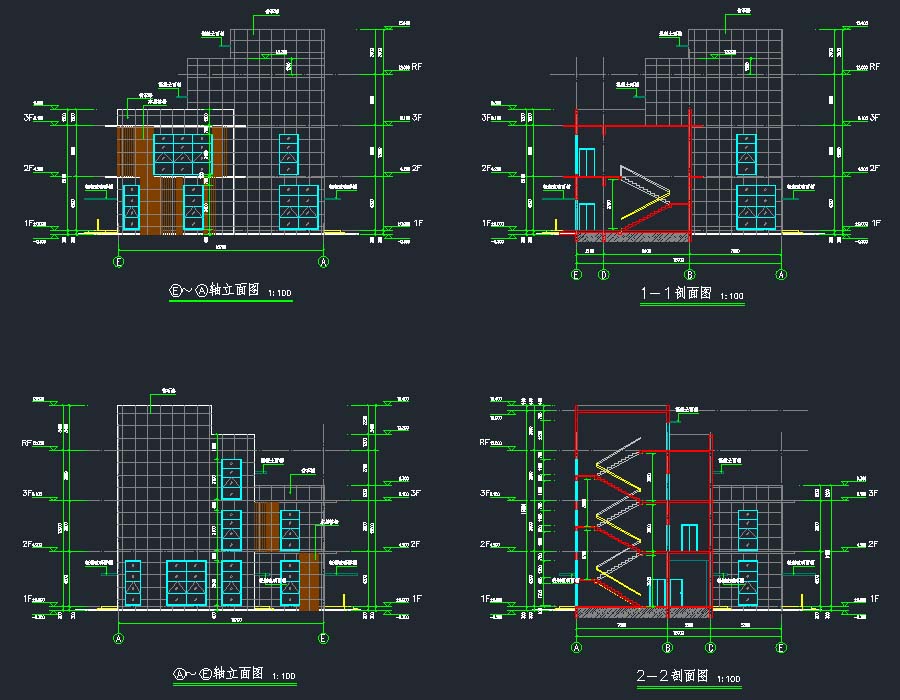

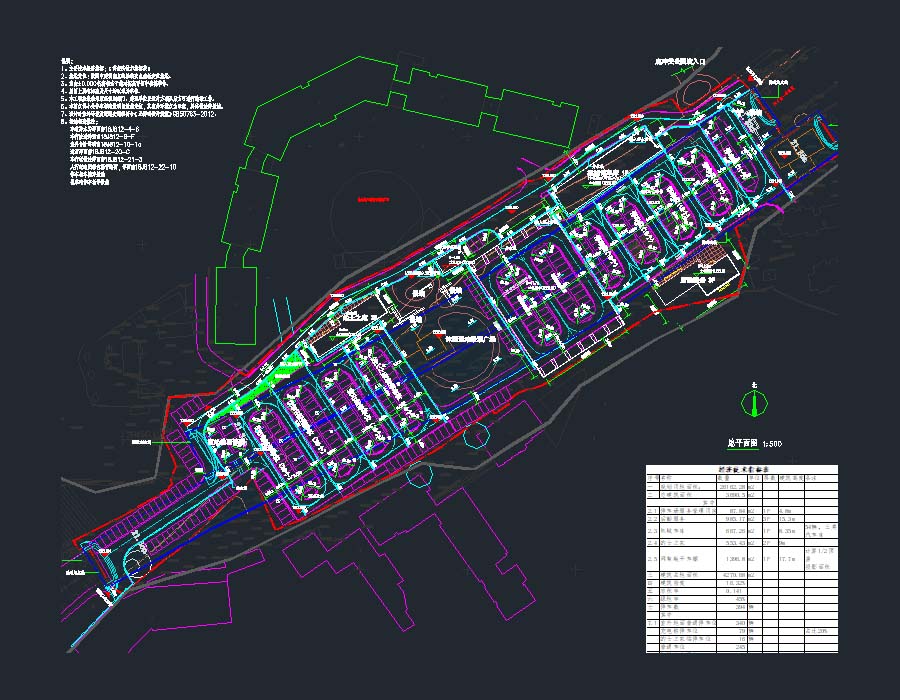

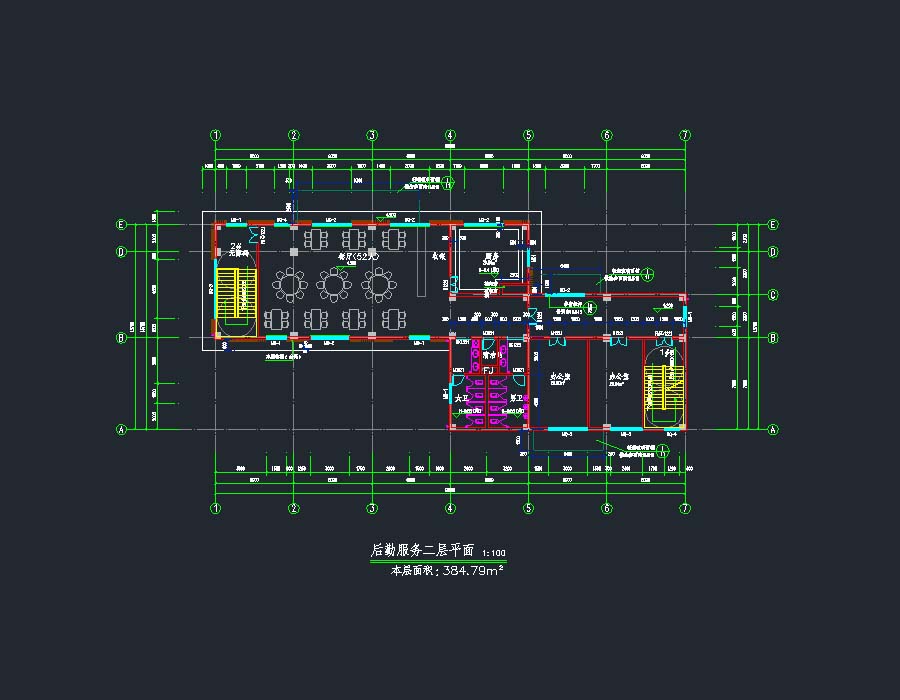

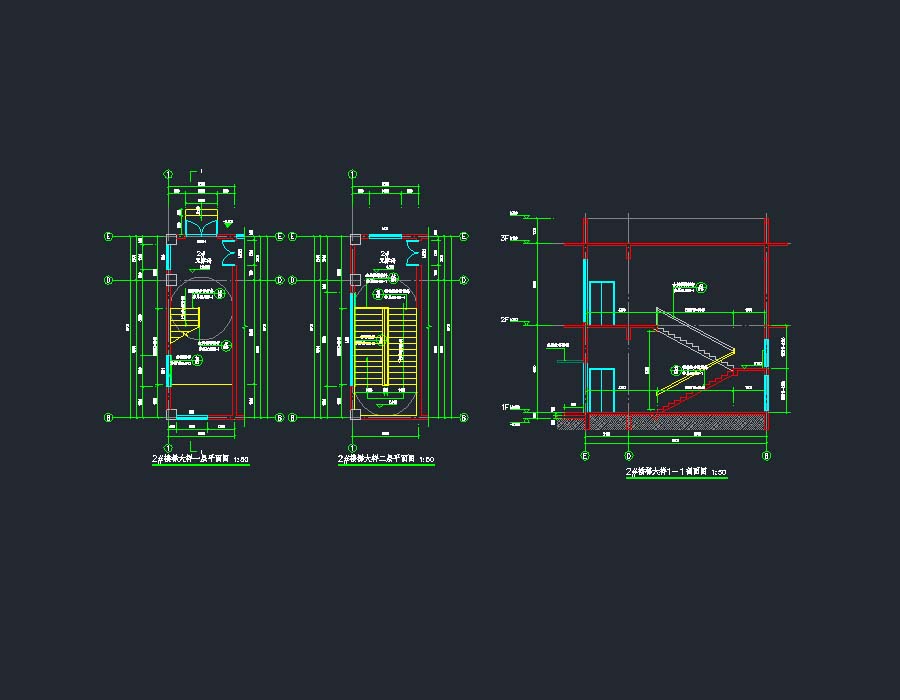

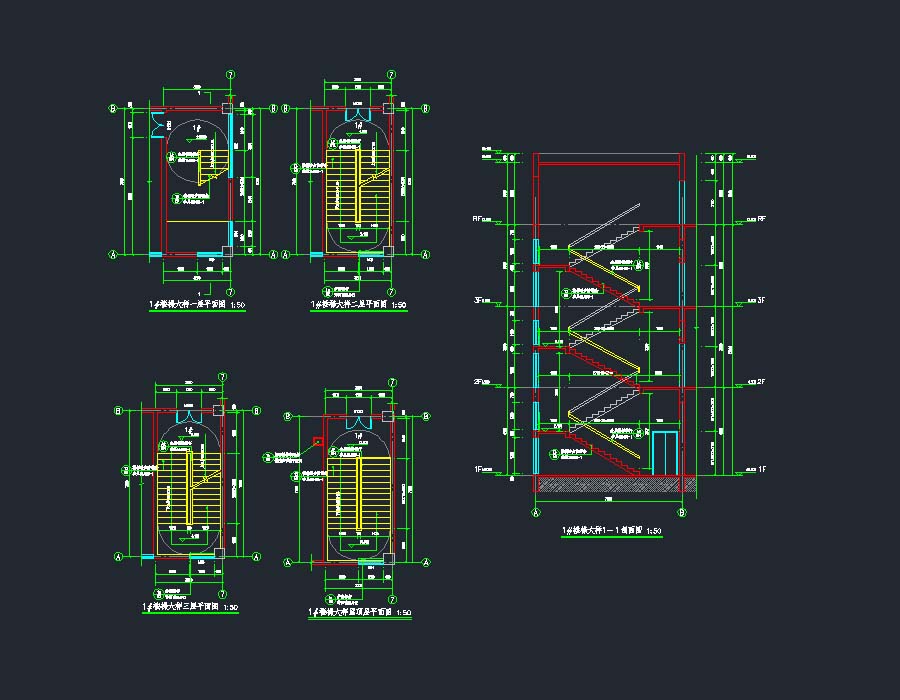

说明:某大学校区停车场建设项目—停车场服务管理用房、后勤服务、的士之家、机械车库、网架敞开车棚建筑、结构、给排水施工图,其中,停车场服务管理用房的总建筑面积为87.84平方米,地上1层,建筑高度为4.8米,结构形式为框架结构。的士之家的总建筑面积为553.45平方米,地上2层,建筑高度为9米,结构类型为框架结构。后勤服务的总建筑面积为985.17平方米,地上3层,建筑高度为12.3米,结构类型为框架结构。机械车库的总建筑面积为667.26平方米,车库停车形式为4层升降横移类机械停车库,每组9辆,6组共计停车数量54辆,车库为三类汽车库,耐火等级二级,主要结构类型为框架结构。网架敞开车棚的罩棚投影面积为2525.88平方米,构筑层数为1F,构筑高度为17.7米,采用的结构形式为钢结构。图纸包括:建筑设计说明,节能说明,总平面图,楼层平面图,轴立面图,剖面图,楼梯大样图,卫生间大样图,门窗大样,结构设计总说明,桩基础说明,基础平面图,梁配筋图,板配筋图,柱平面布置图,楼梯大样图,钢结构说明,网架支座平面图,上弦杆展开平面图,下弦杆展开平面图,腹杆展开平面图,网架檩条布置图,给排水设计总说明,楼层给排水平面图,给排水系统原理图,给排水总平面图等。
建筑面积:87.84,553.45,985.17,667.26,2525.88㎡地上层数:1,2,3,4,1层建筑高度:4.8,9,12.3,17.7m地下层数:高度类别:图纸深度:施工项目地址:贵州省设计时间:2020建筑风格:现代效果图:无
