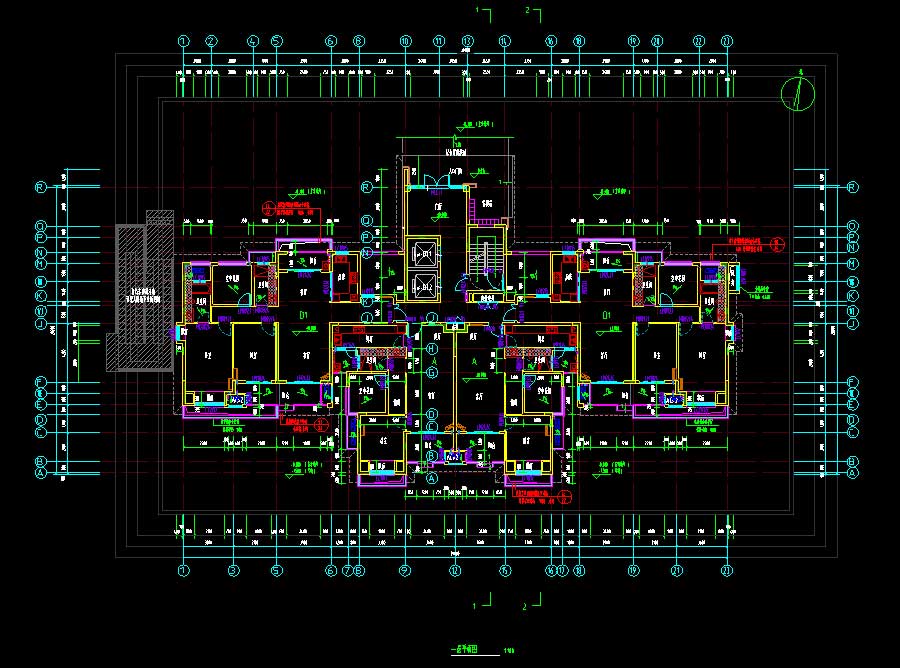

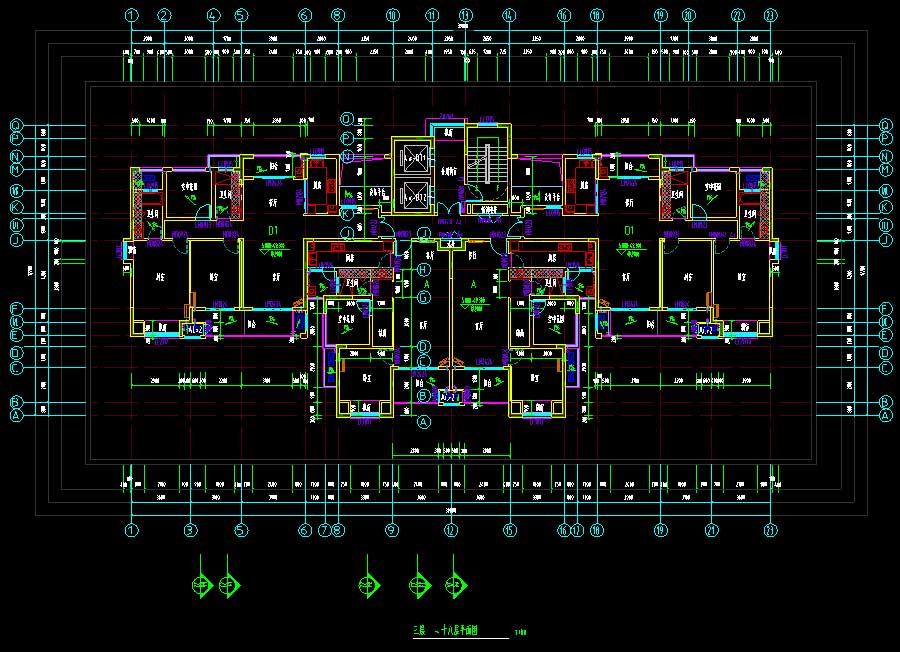

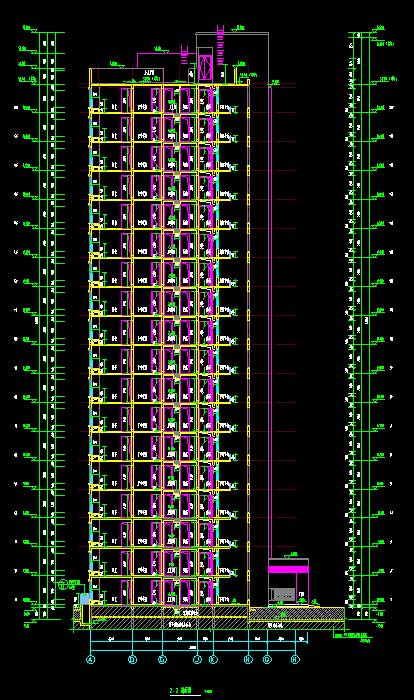

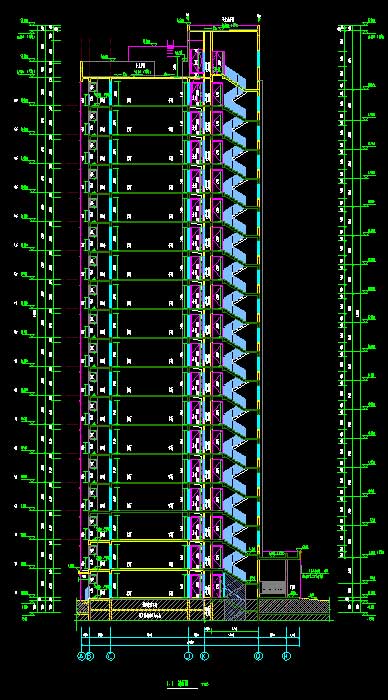

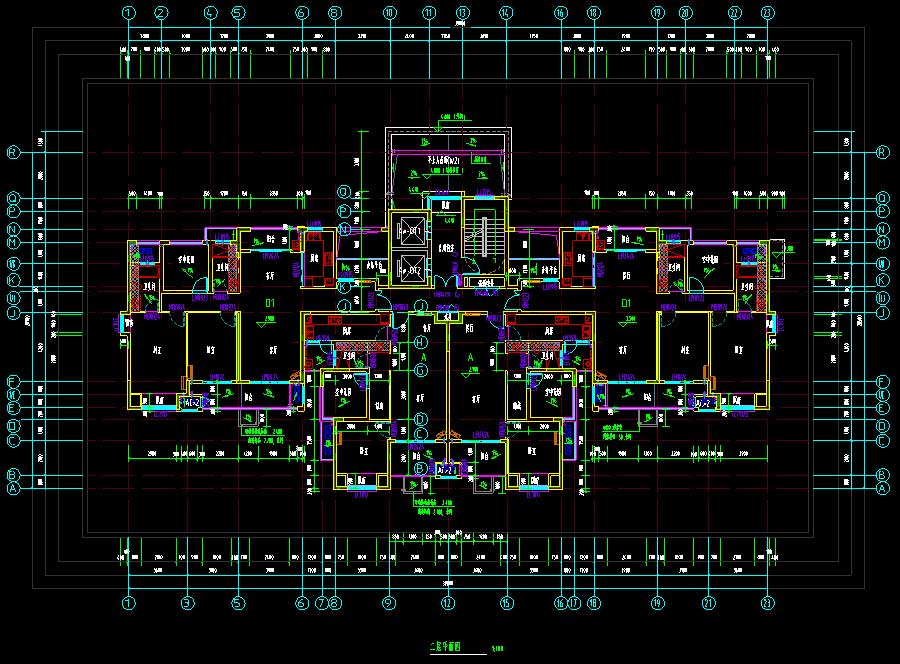

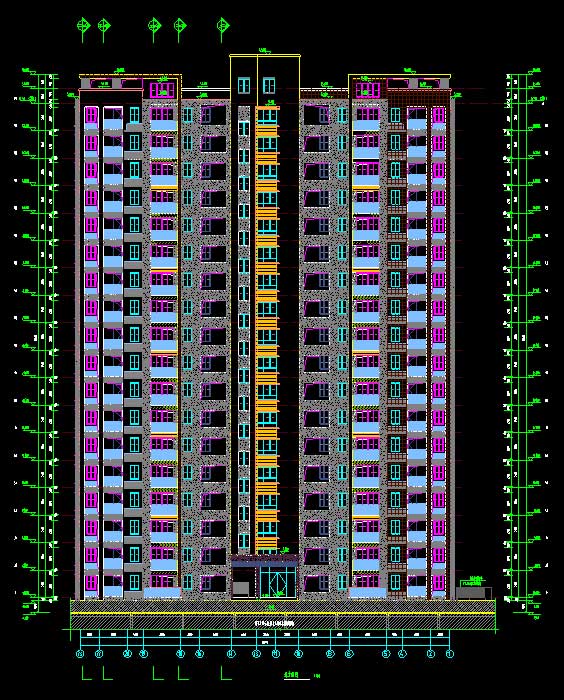

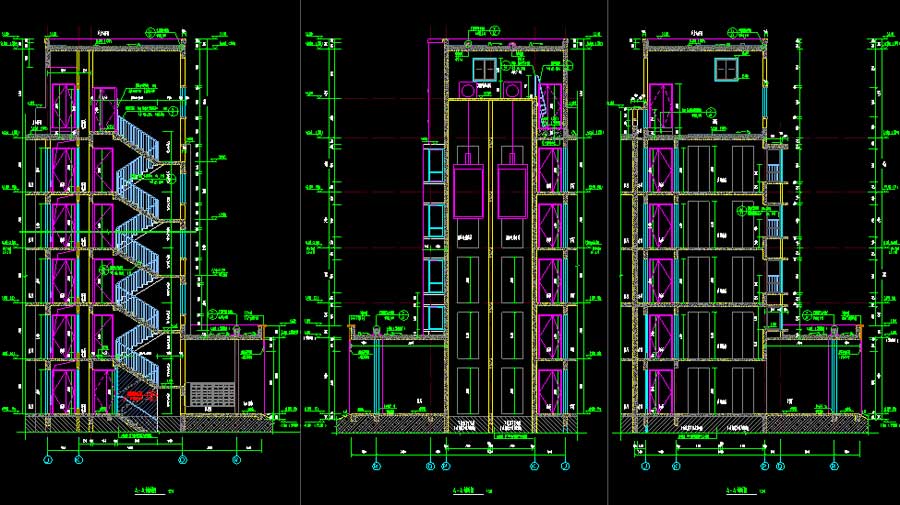

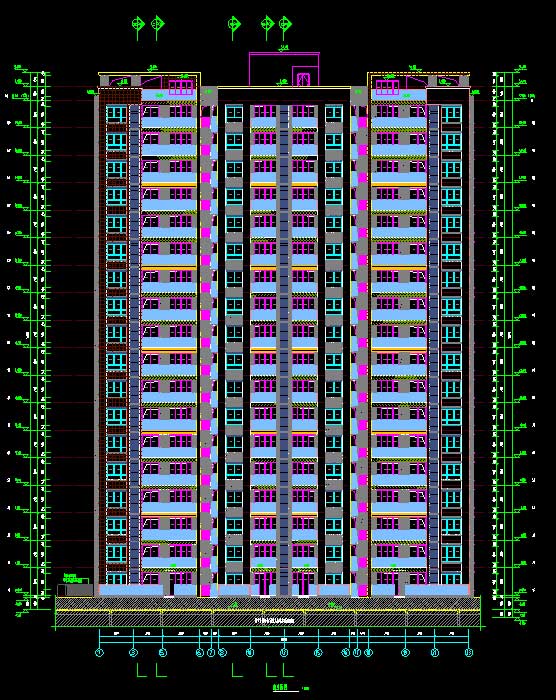

说明:该项目为某小区1~7#住宅楼全专业施工图(1#楼无建筑说明),包括地下室。其中,S2#商业楼地上层数为2层,建筑高度为10米,建筑面积为3210.26平方米;4#、6#地上层数均为18层,地下层数均为1层,建筑高度为52.45米,建筑面积均为7626.45平方米;7#地上层数为27层,地下层数为1层,建筑高度为80.7米,建筑面积为19553.54平方米;1#、2#、3#、5#地上层数均为33层,2#、3#、5#地下层数均为1层,建筑高度为95.95~98.1米,建筑面积为13824.08~24520.19平方米;地下室为地下1层,建筑面积为29308平方米。图纸内容含:建筑说明,绿建专篇,总平面图,平面图,立面图,剖面图,户型详图,梁板示意图,墙身详图,核心筒详图,门窗表,门窗详图,节点详图;结构说明,桩定位平面图,墙、柱定位平面图,墙柱详图,楼板模板图及板配筋图,梁配筋图,屋顶构架层结构平面布置图;给排水说明,平面图,户型平面大样图,给排水轴测图,消火栓系统原理图,给水系统原理图,污水系统原理图,排水系统原理图;电气说明,绿色设计专篇,弱电系统管线图,防火门控制器联动系统图,防火门控制器安装示意图,配电系统图,住宅单元火灾自动报警系统图,单元配电干线图,单元公共配电干线图,强弱电井预留孔洞图,接地平面图,防雷接地说明,屋面防雷及航空障碍灯布置平面图,屋顶太阳能热水器接闪带安装做法,配电平面图,弱电平面图;暖通说明,通风平面图等等。专业包括建筑、结构、给排水、电气、采暖通风。
建筑面积:24520.19,13924.83,13924.83,7626.45,13824.08,7626.45,19553.54,3210.26㎡地上层数:33,33,33,18,33,18,27,2层建筑高度:95.95,98.1,98.1,52.45,98.1,52.45,80.7,10m地下层数:1层高度类别:高层图纸深度:施工项目地址:江苏省设计时间:2015建筑风格:现代效果图:无
