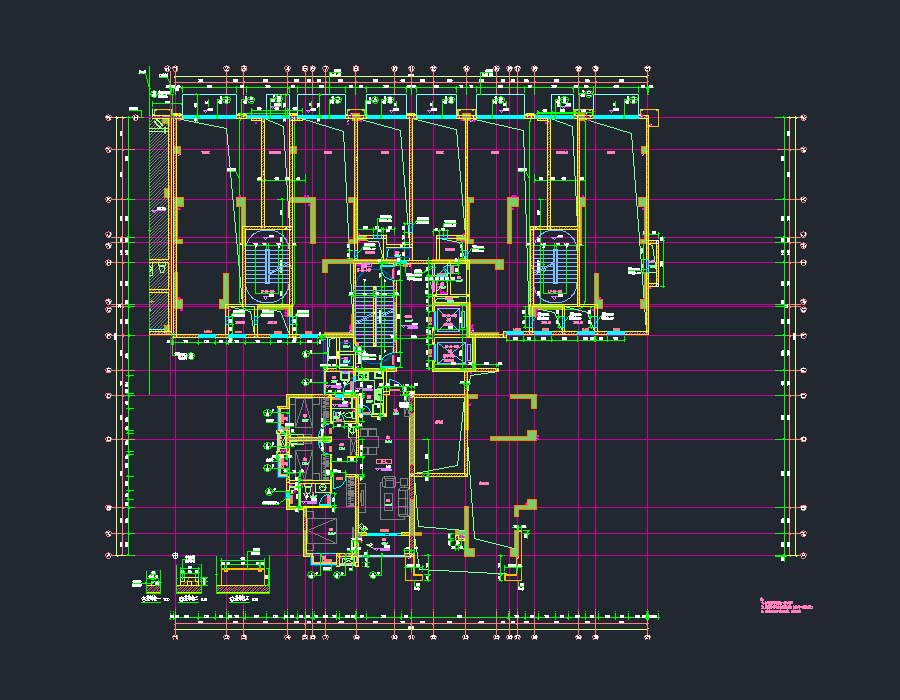

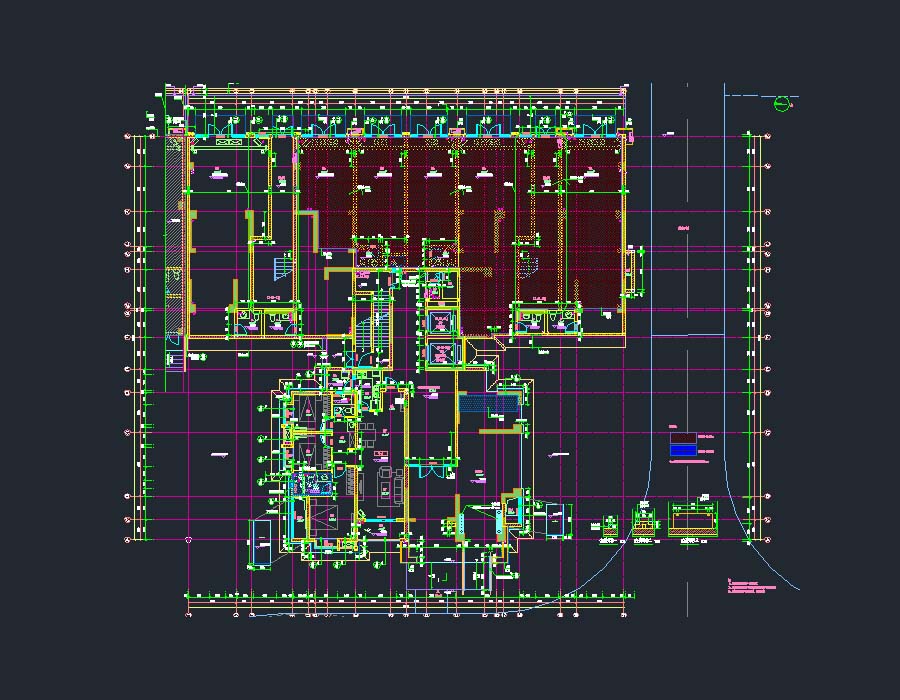

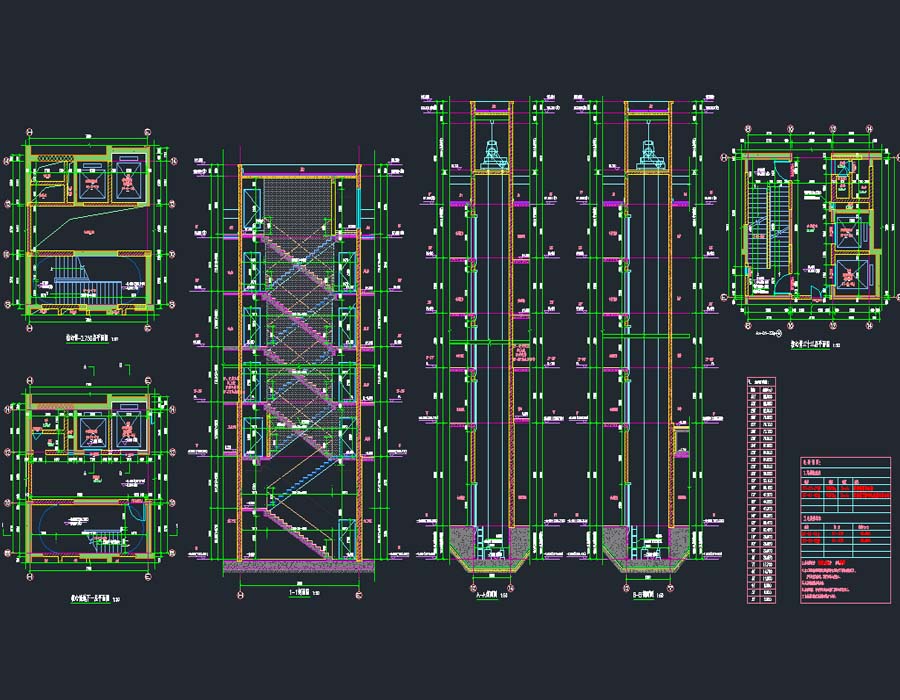

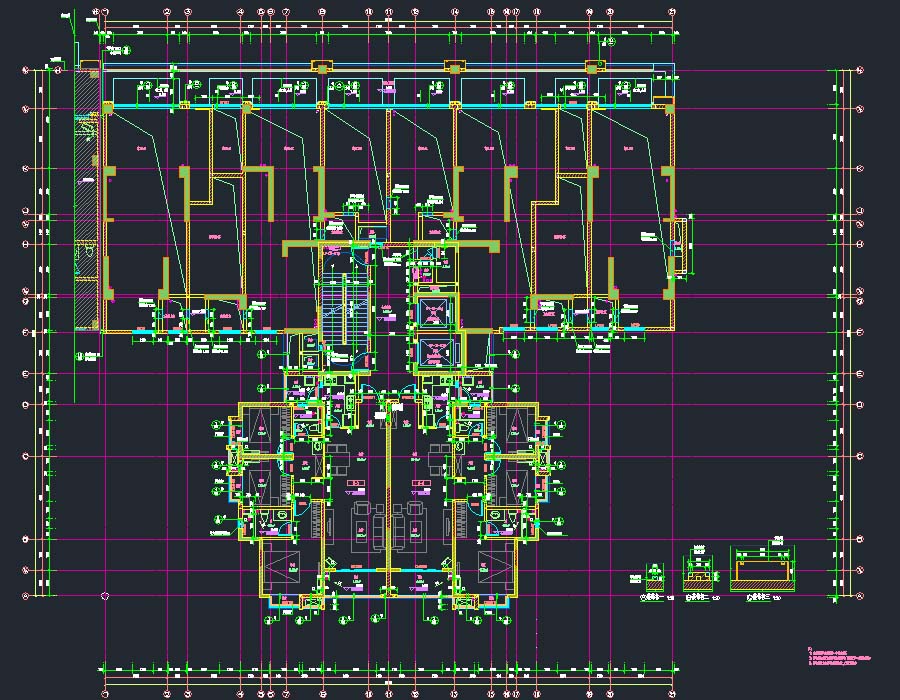

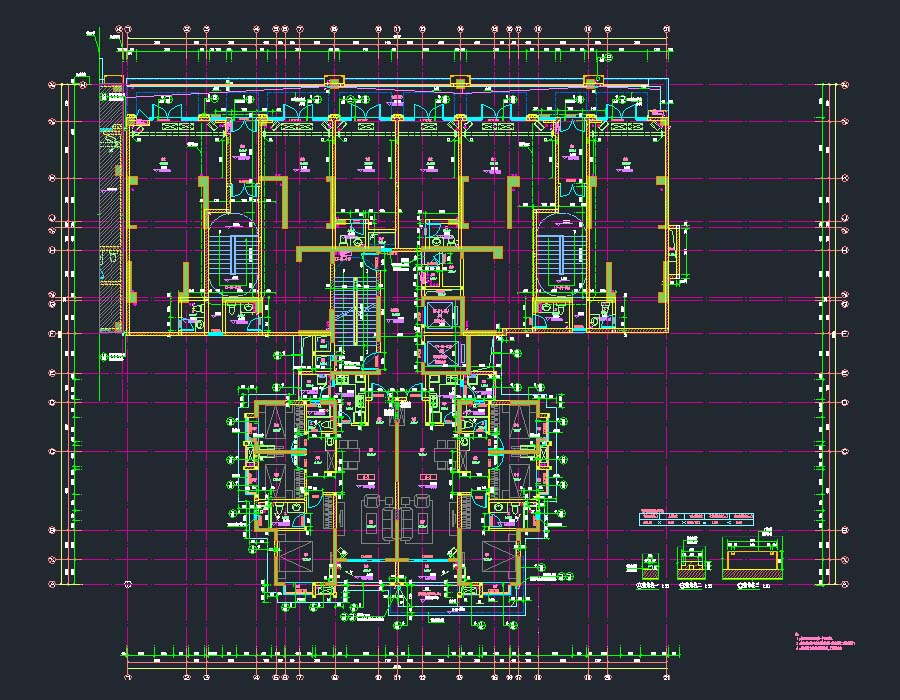

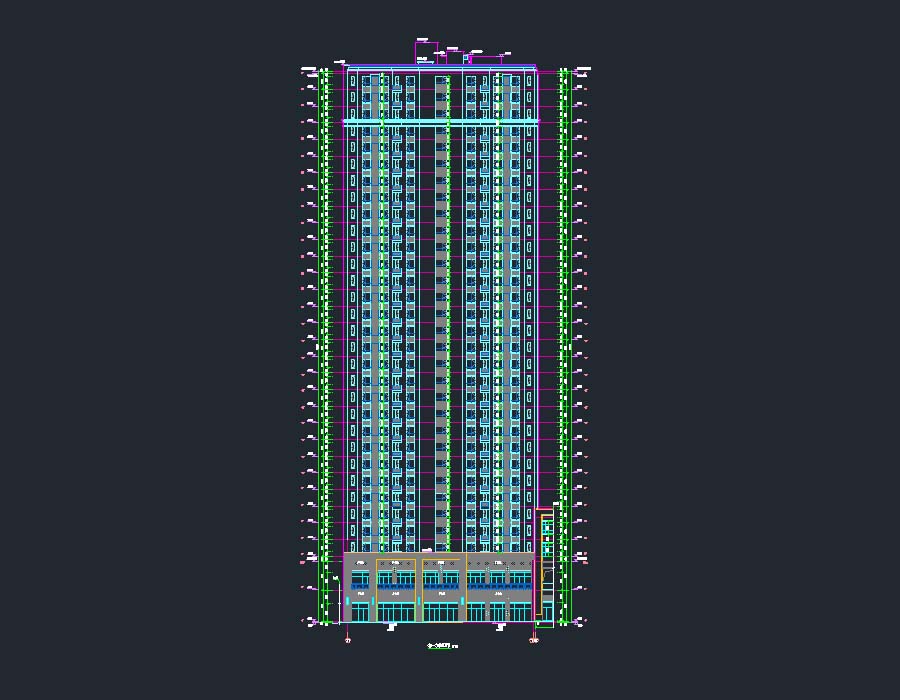

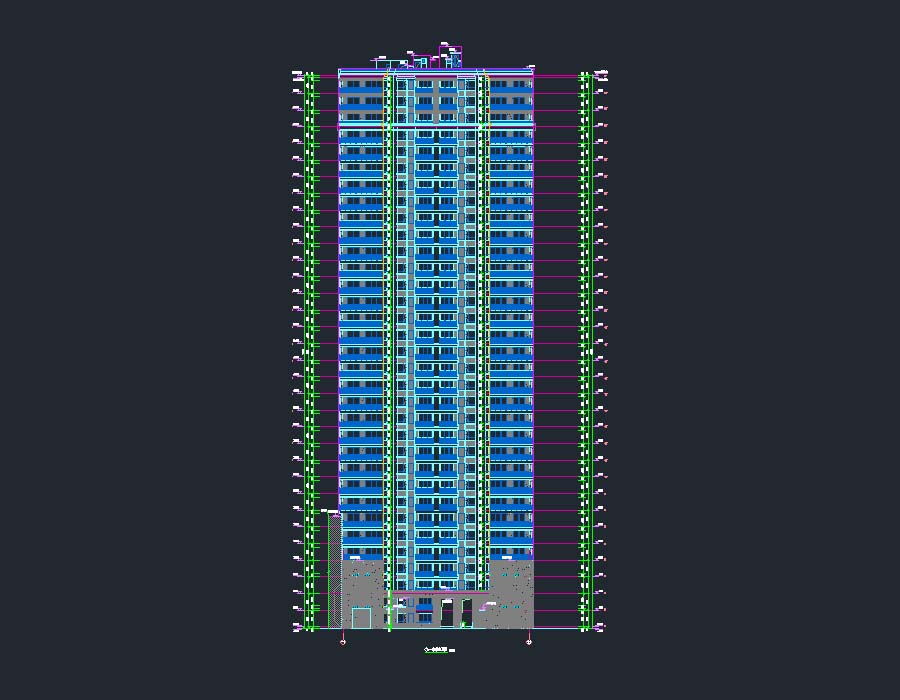

说明:该项目为某绿地小区多栋高层住宅建筑、给排水施工图,本工程由5栋高度小于100米,带底商的高层住宅、6栋高度小于33米的高层住宅,一栋高度小于24米的4层独立商业及局部2层地下室组成。总建筑面积为147598.21平方米,其中1~2号楼地上33层,地下1层,建筑高度为97.8米;3~4号楼地上32层,地下1层,建筑高度为94.85米;5号楼地上32层,地下2层,建筑高度为94.85米;6号楼地上9层,地下2层,建筑高度为28.8米,7号楼地上10层,地下2层,建筑高度为32.1米,8~11号楼地上10层,地下1层,建筑高度为31.95米;12号楼地上4层,地下1层,建筑高度为18.75米。图纸内容包括:建筑施工图总说明,楼层平面图,轴立面图,剖面图,楼电梯详图,门窗表、门窗立面,节点详图 ,节能设计专篇,地下楼层防火分区示意图,地下楼层平面放大图,机动车坡道放大图,设备房放大图,商业自喷平面图,住宅生活污水系统展开图,住宅给水及废水系统展开图,商业给排水及消防系统展开图、水井接管系统图、总图设计说明、给排水总平面图,总平面图、平面图,放大图,系统图等。
建筑面积:147598.21㎡地上层数:33,33,32,32,32,9,10,10,4层建筑高度:97.8,97.8,94.85,94.85,28.8,32.1,31.95,18.75m地下层数:1,1,1,1,2,2,2,1,1层高度类别:高层图纸深度:施工项目地址:贵州省设计时间:2018建筑风格:现代效果图:无
