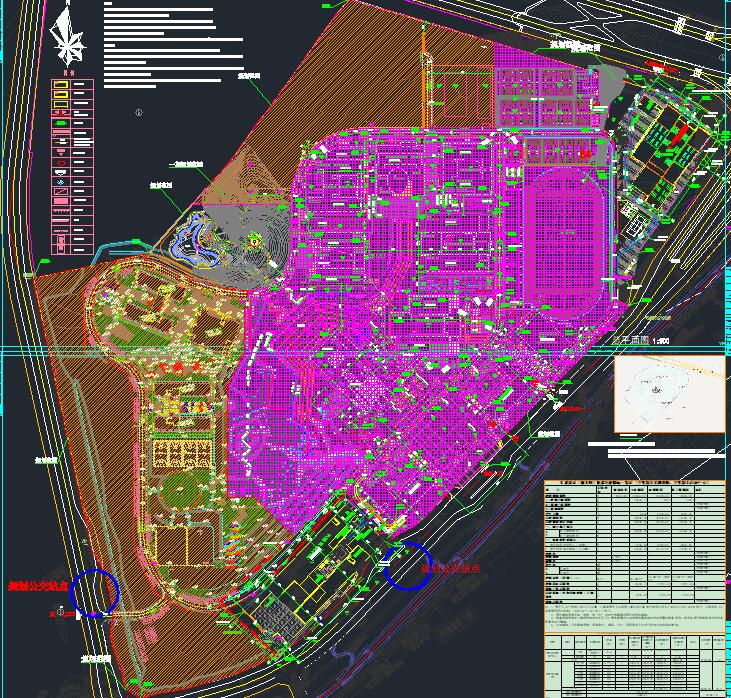

说明:某职业学院实训楼及学生综合活动中心结构、给排水施工图,其中,实训楼分4部分,1-3部分地上6层,建筑高度为23.4、22.5m,4部分地上3层,建筑高度为13.5m。学生活动中心分多功能厅、篮球馆、羽毛球馆,其中多功能厅地上1层,建筑高度为6.9m,篮球馆、羽毛球馆地上2层,建筑高度为10.6m,框架结构,独立基础及机械成孔桩基础,图纸包含:总平面图,结构设计总说明,各部分基础平面布置及配筋图,基础说明及详图,柱平面布置图,柱配筋图,结构平面布置及板配筋图,梁配筋图,楼梯大样及详图,室外楼梯平面布置及梁板配筋图、剖面布置图、柱平面布置及配筋图、基础平面布置图、大样图,挡墙大样图和总平面图、给排水说明、虹吸雨水说明、给排水系统原理图、屋面虹吸雨水系统图、给排水,喷淋平面图、卫生间大样图、消火栓系统原理图、排水,空调,雨水系统原理图、矩形混凝土污水,雨水检查井大样图、跌水井大样图、跌水井盖板配筋大样图、跌水井井室配筋大样图、满包混凝土大样、检查井防坠网大样图、埋地柔性管管沟开挖及回填图等。
