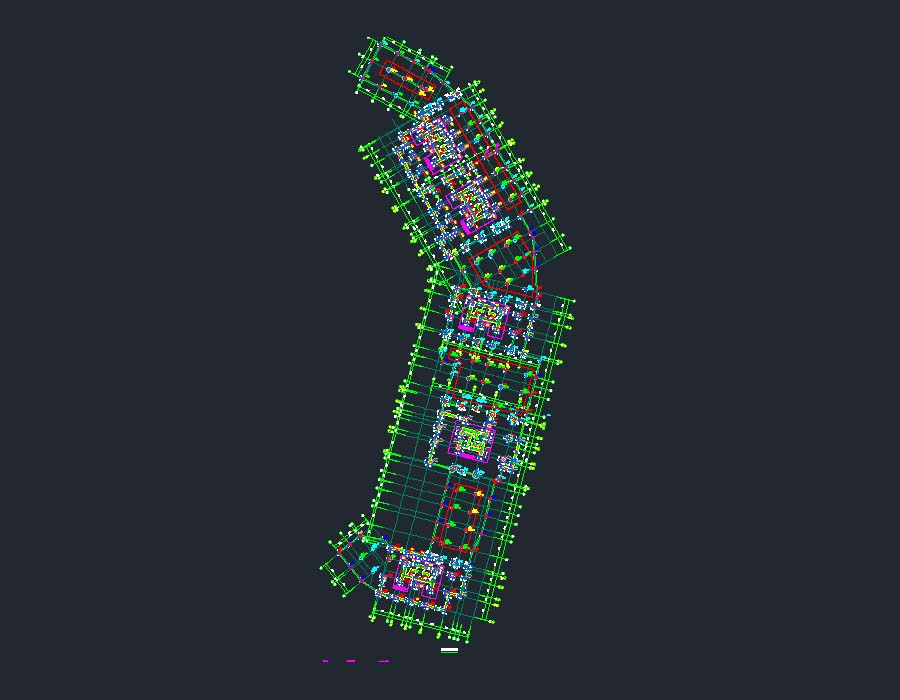

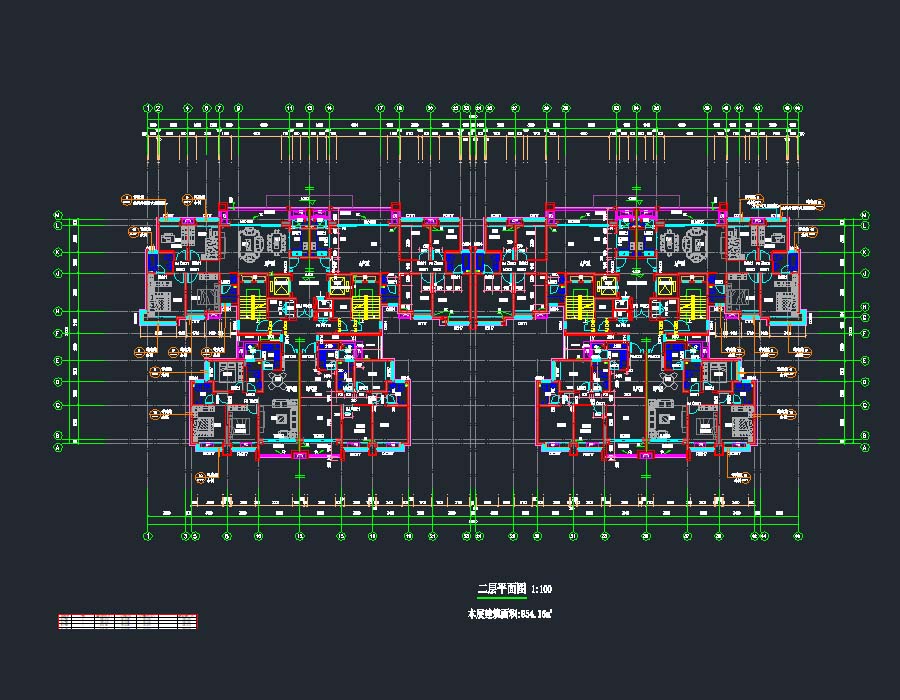

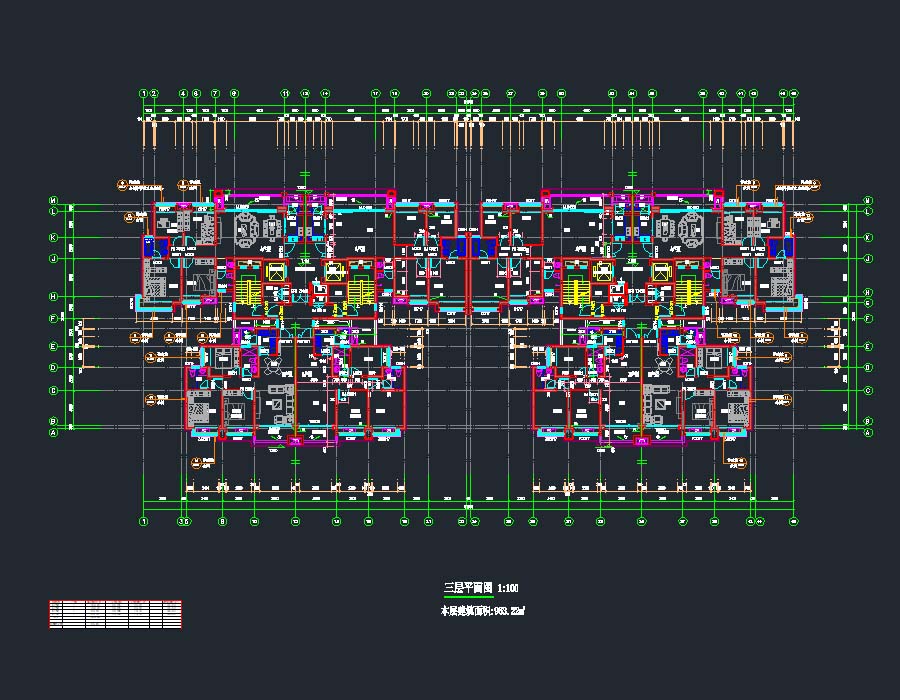

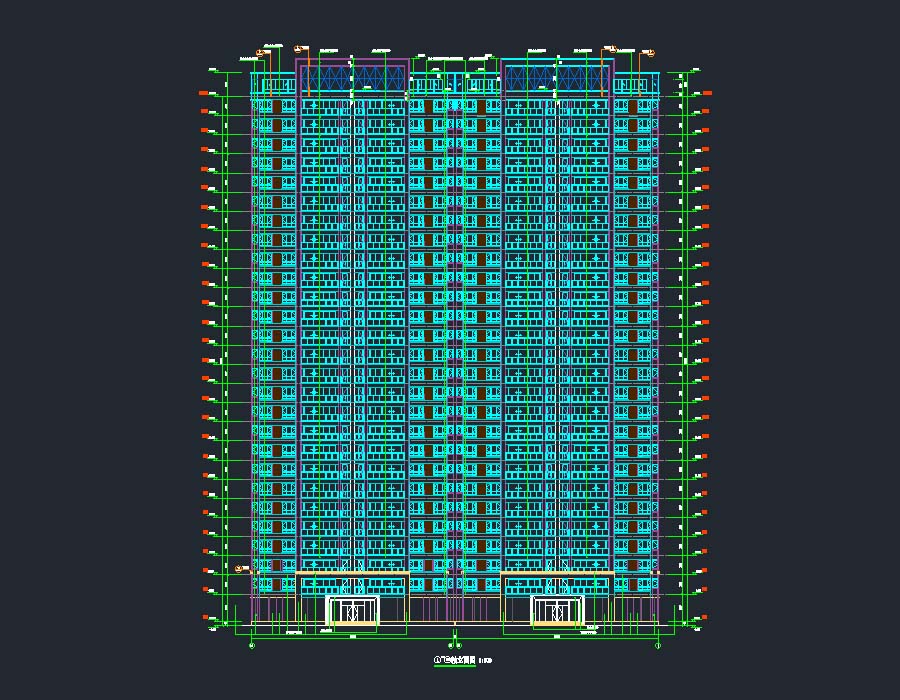

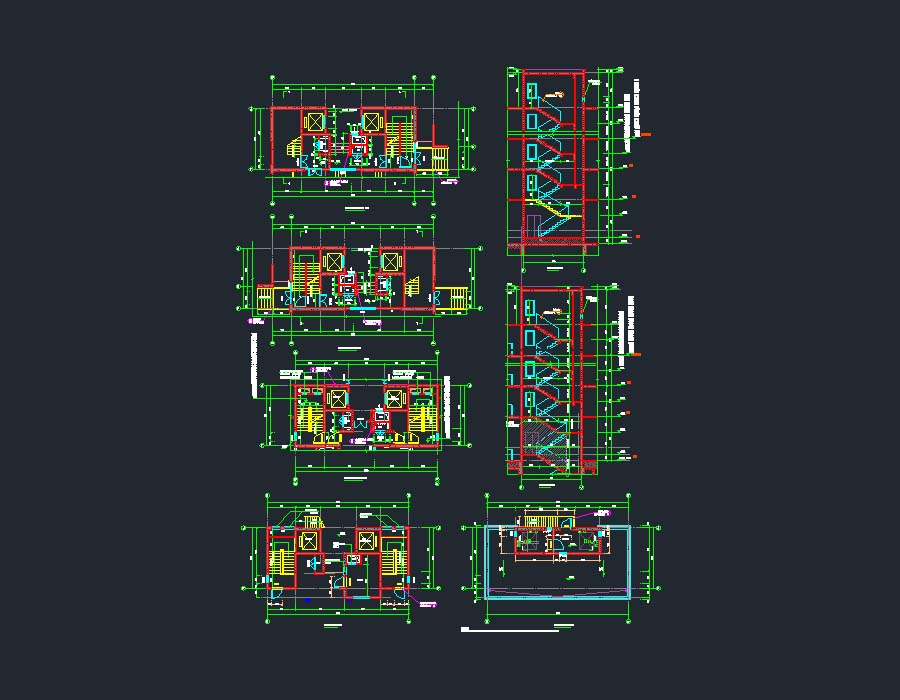

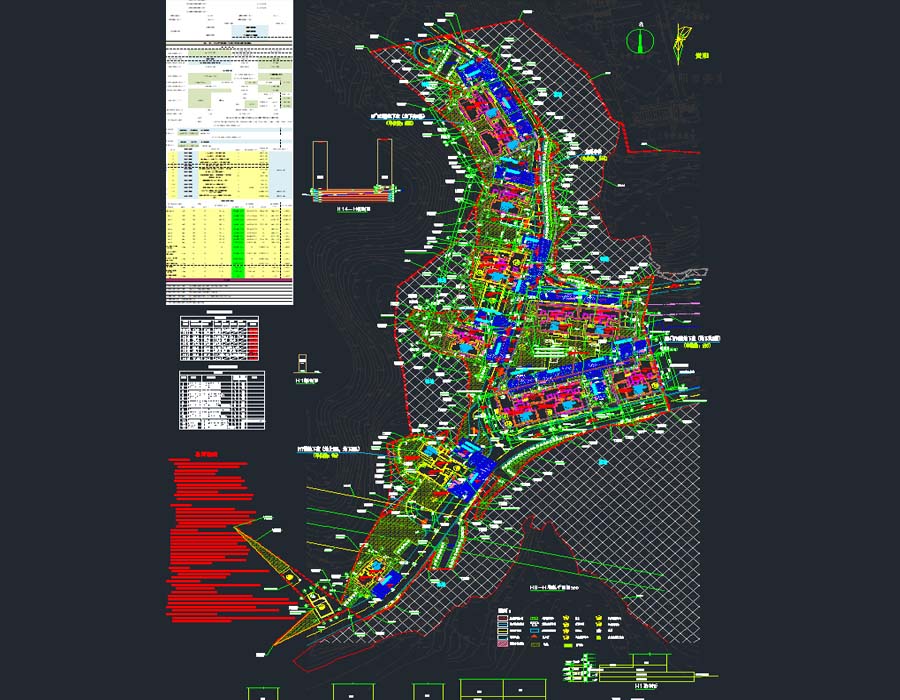

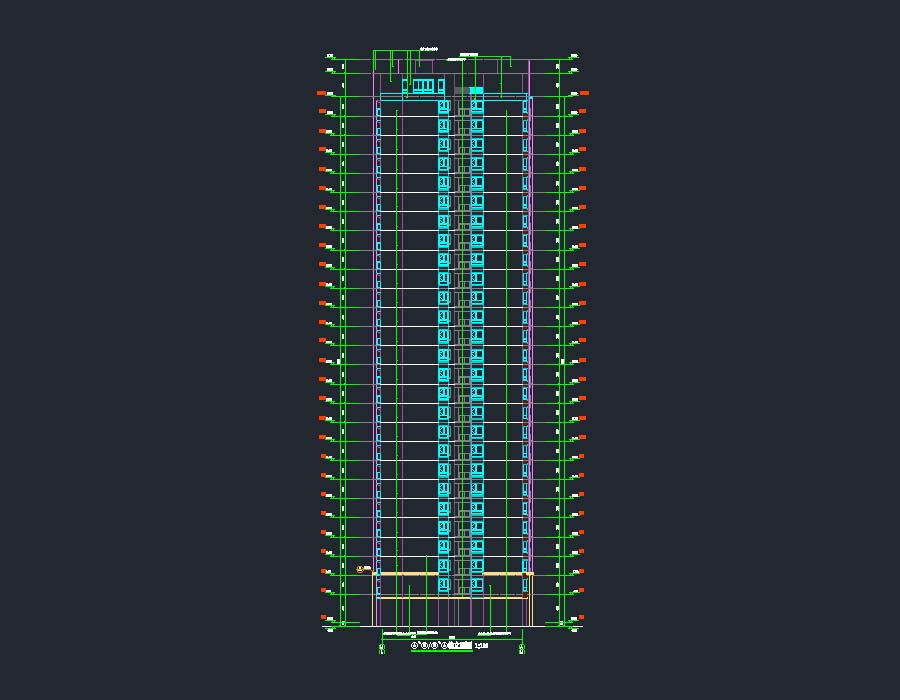

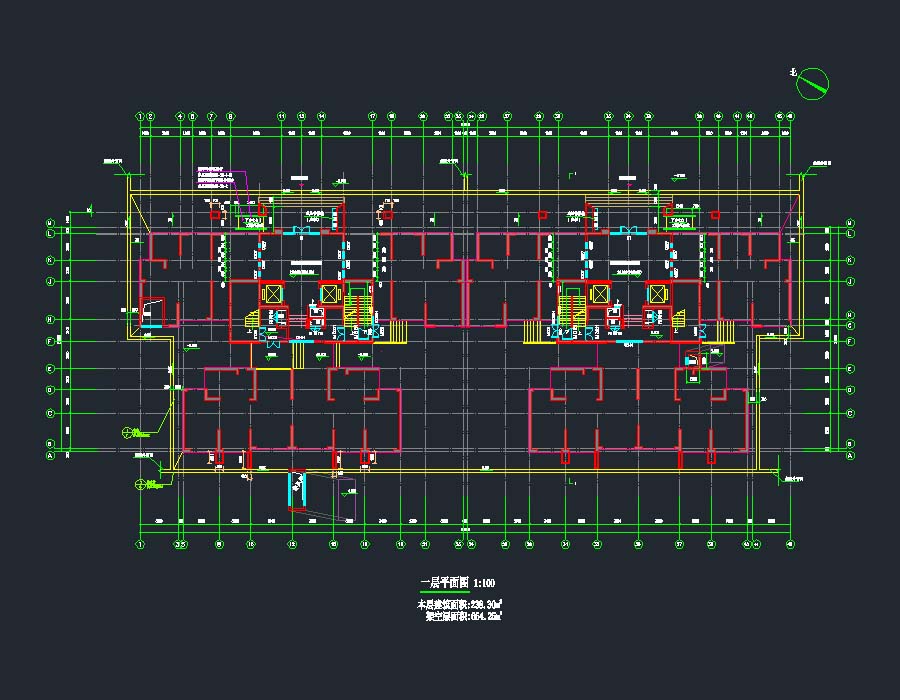

说明：该项目为某地块四期多栋高层住宅及商业建筑、结构、给排水施工图，其中H9栋、H10栋的建筑面积25843.53平方米，建筑总高度80.2米，地上27层，地上1层为架空层，以上26层为住宅，地下5层为车库及设备用房，结构类型为框支剪力墙结构；H11栋的建筑面积13446.55平方米，建筑总高度83.1米，地上28层，地上1层为架空层，以上27层为住宅，地下4层为车库及设备用房，结构类型为框支剪力墙结构；H12栋的建筑面积16010.89平方米，建筑总高度84.4米，地上29层为住宅，地下5层为地下室车库及设备用房，结构类型为剪力墙结构；H13栋的建筑面积14401.45平方米，建筑总高度88.6米，地上30层，地上1层为架空层，以上为住宅，地下3层为车库及设备用房，结构类型为框支剪力墙结构；总建筑面积为233142.26平方米，最高建筑高度为88.9米。图纸包括:建筑施工图说明，节能说明，建筑绿色专篇，各层平面图，轴立，剖面图，核心筒大样图，线条大样图，门窗表，门窗立面分格图，厨房卫生间大样图，A、B户型平面大样图，总平面定位图，地下楼层平面图，立面图，楼梯大样，防火分区图， 结构设计总说明，基础平面布置图，独基、条形基础说明，人工挖孔桩基础说明，梁配筋图，板配筋图，墙柱平面布置图，墙柱大样图，墙柱配筋大样，坡道大样图，楼梯构造通用图及说明，楼梯大样图，柱、墙平面布置图，装饰线条大样图，楼梯剖面图，给排水设计总说明，楼层给排水平面图，给排水系统原理图，雨水及冷凝水系统原理图，首层排水拼接平面图，喷淋平面图，生活泵房大样图，集水坑大样图，室外给水及消防总平面图，室外污水及雨水总平面图等。
