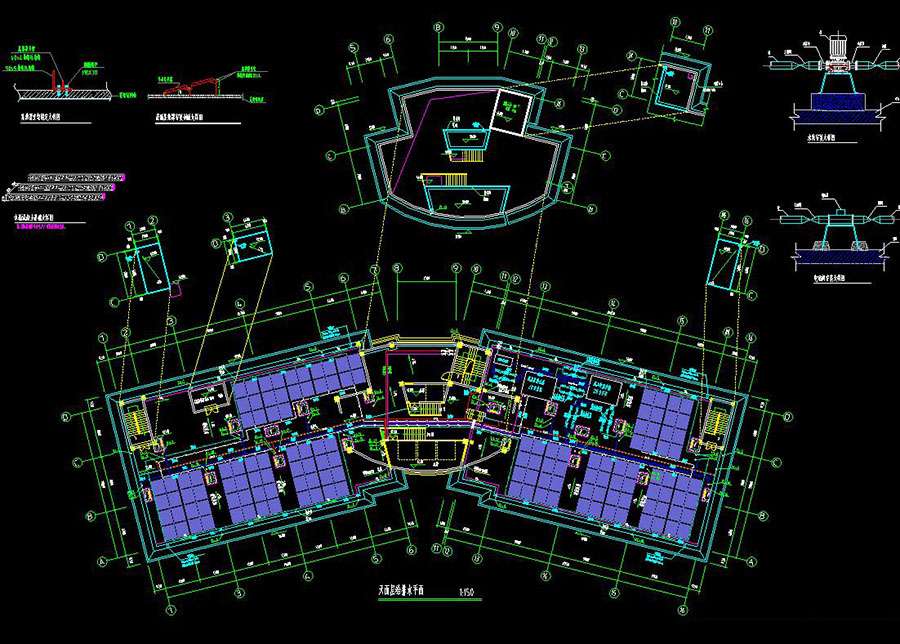

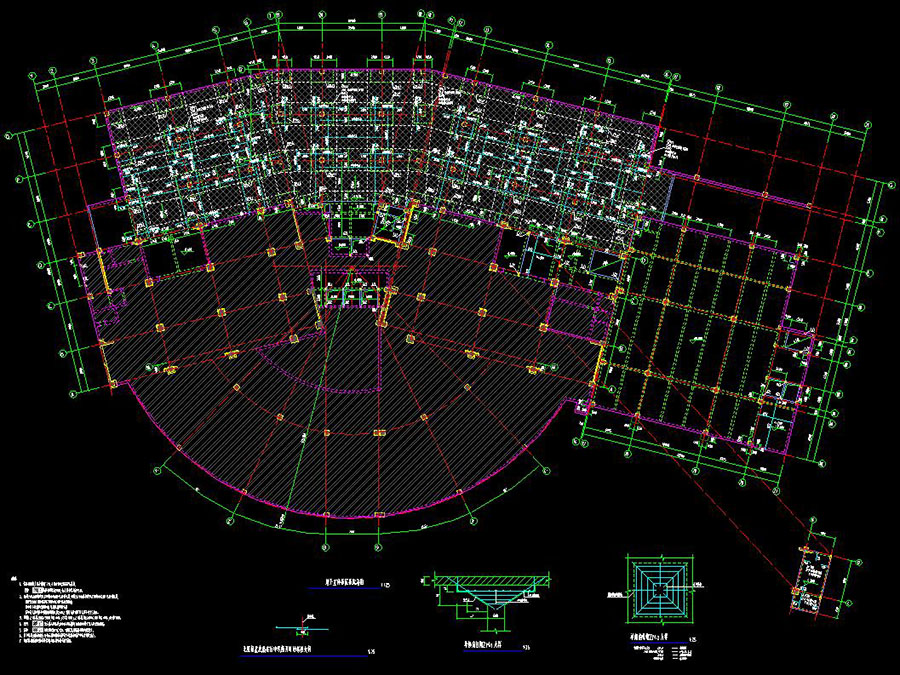

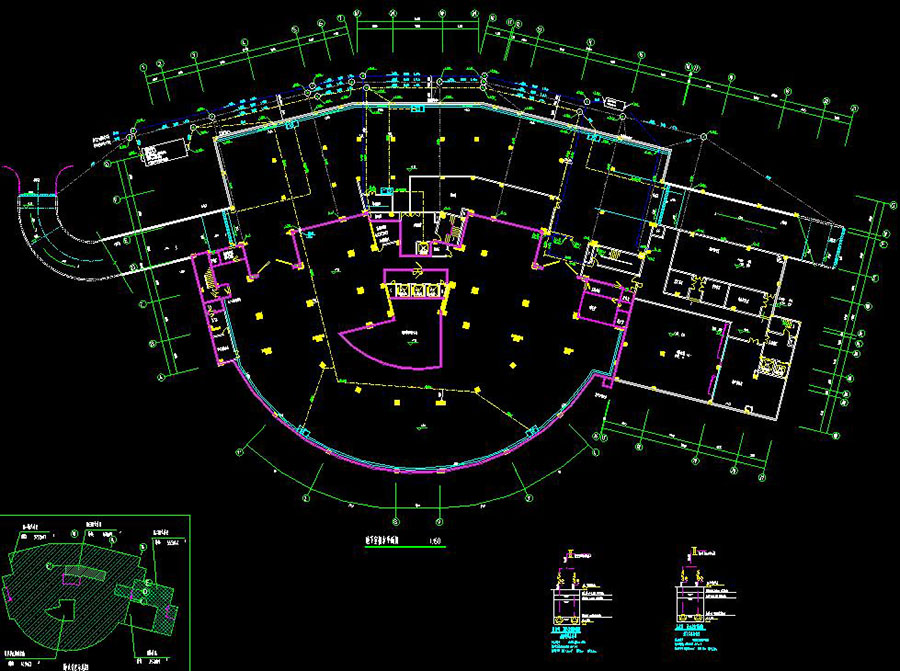

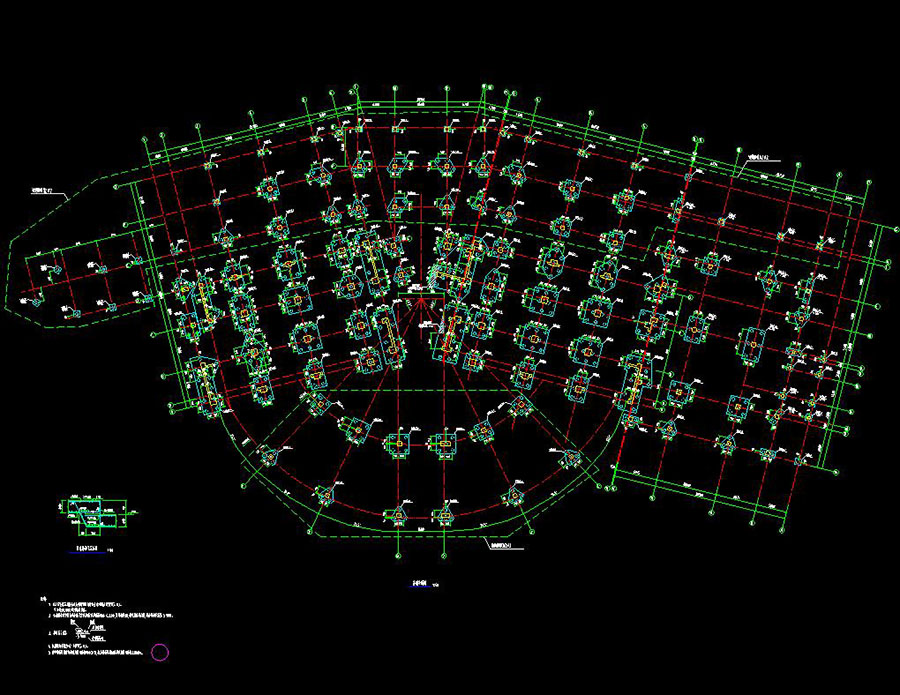

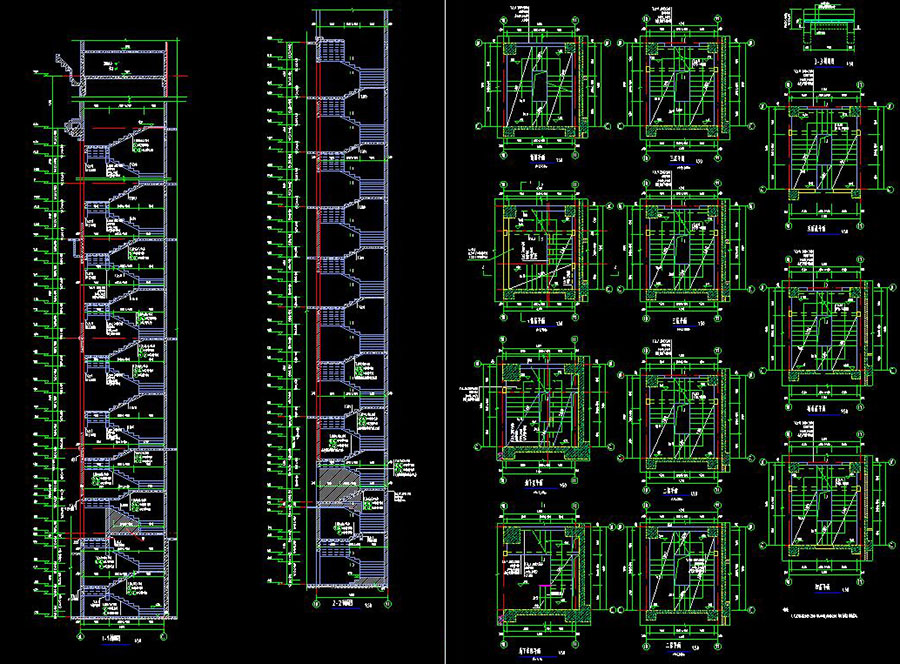

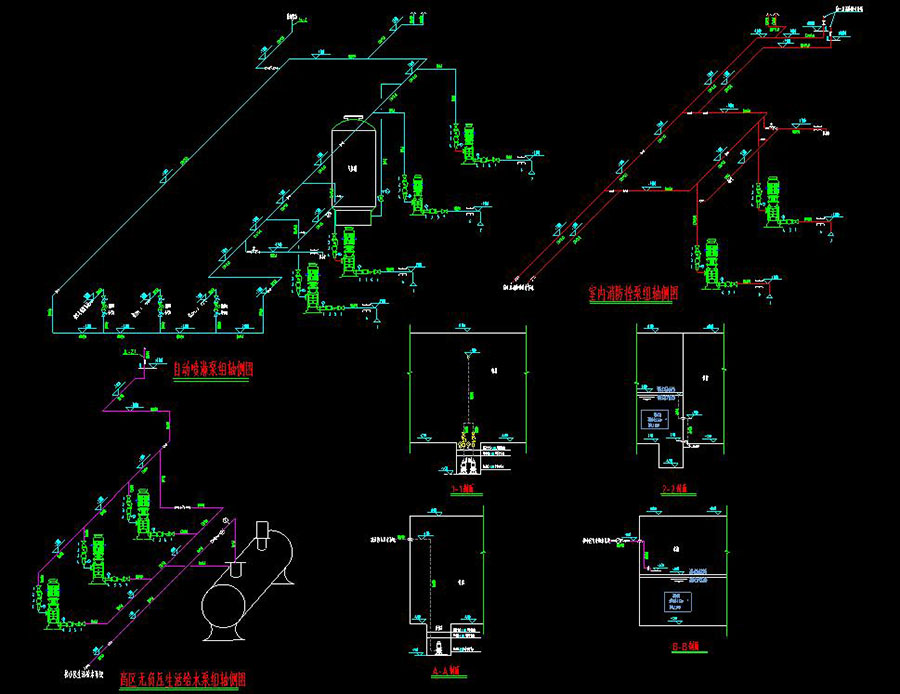

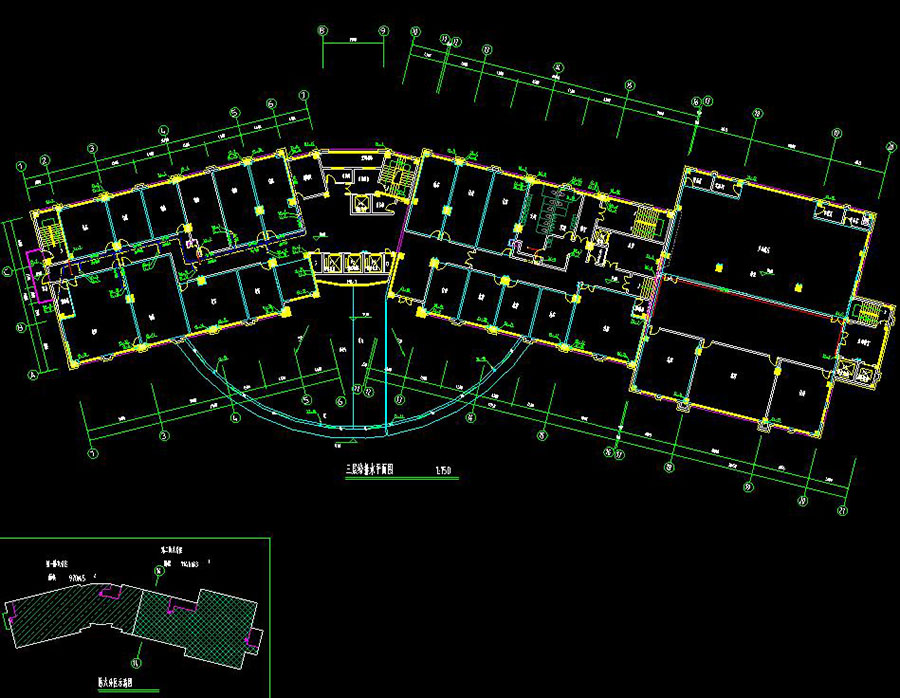

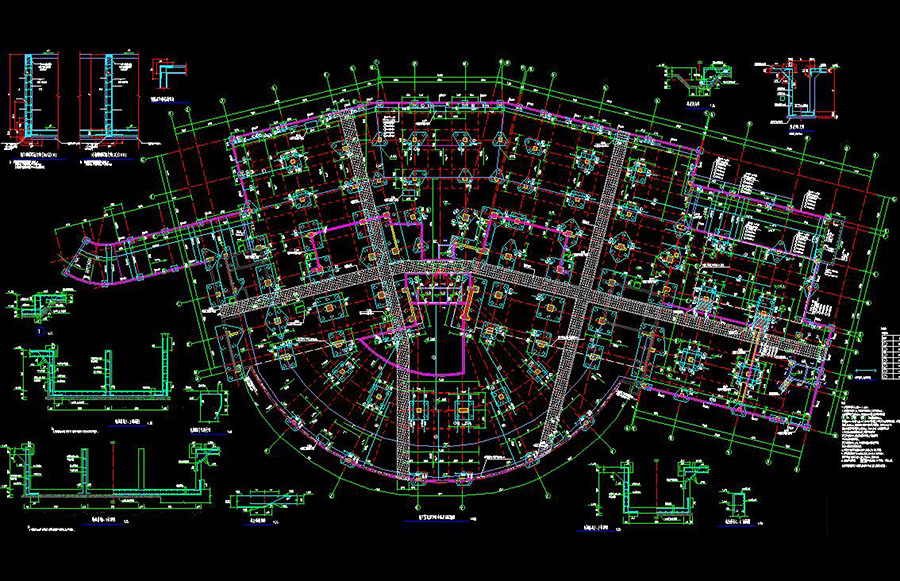

说明:该酒店项目,地上11层,地下1层,裙房3层,建筑主体高度45m,结构体系为框架剪力墙结构,结构型式为现浇钢筋混凝土结构,抗震设防烈度为7度。图纸包含:结构设计总说明,基础平面图,承台大样,地下室层剪力墙边缘构件大样,墙柱定位及编号图,梁板配筋图,电梯机房层梁板配筋图,主体上部剪力墙边缘构件大样,电梯机房顶板以上墙柱定位及编号图,结构大样图,楼梯平面图,地下室底板平面布置及板配筋图等;给排水设计说明,给排水平面,自动喷淋平面图,消防水池及消防水泵房大样图 ,生活、消防、自动喷淋泵组轴侧图,水池剖面图,生活给水系统图,自动喷淋给水系统图,消防给水系统图,污废排水系统图,雨水排水系统图,空调冷凝排水系统图,公共卫生间给排水大样图,雨水收集利用给排水系统,生活热水给水系统图。
建筑面积:地上层数:11层建筑高度:45m地下层数:1层高度类别:高层图纸深度:施工项目地址:广东省设计时间:2013建筑风格:效果图:无
