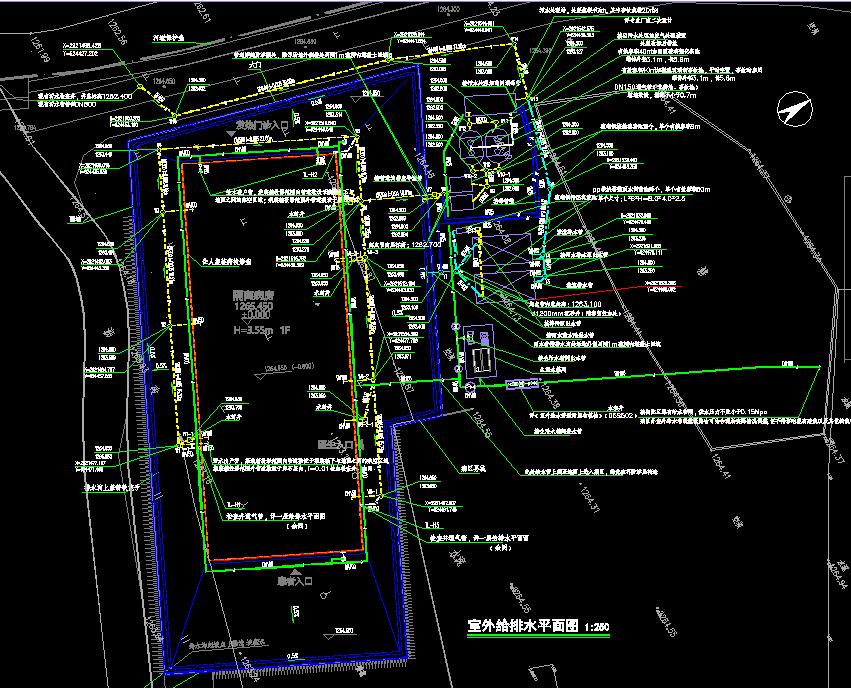

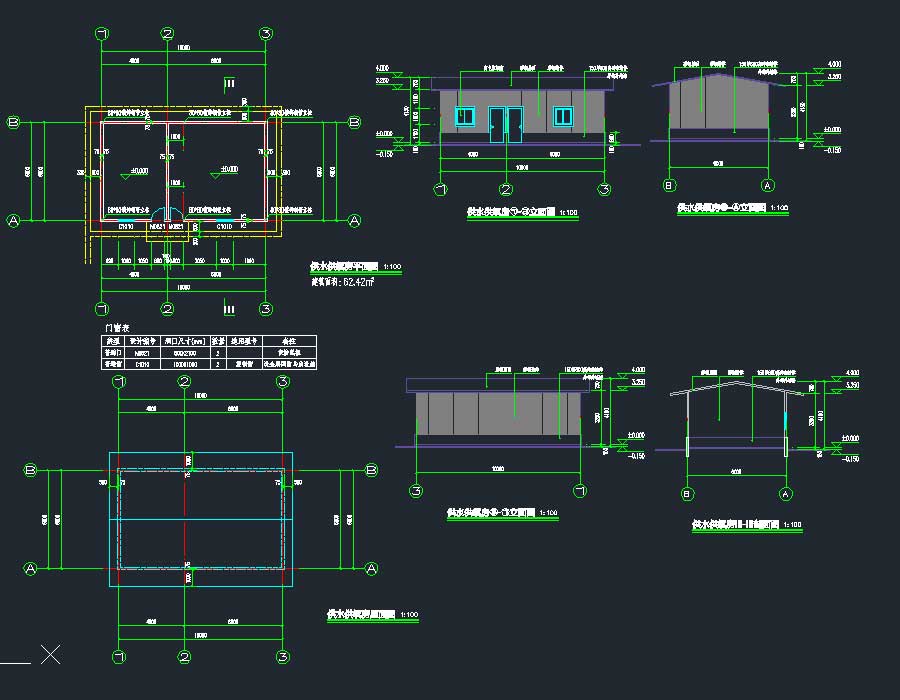

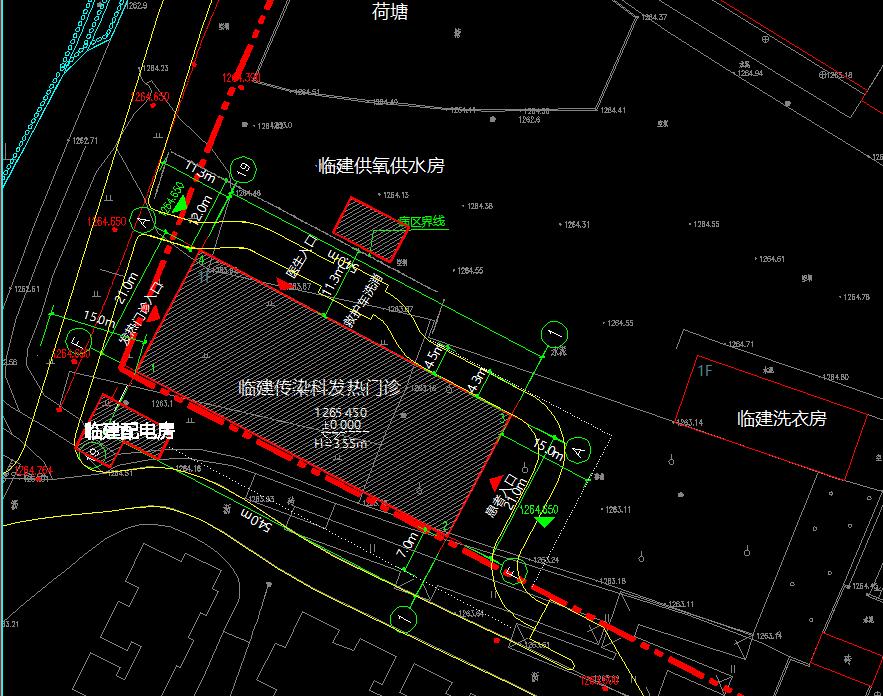

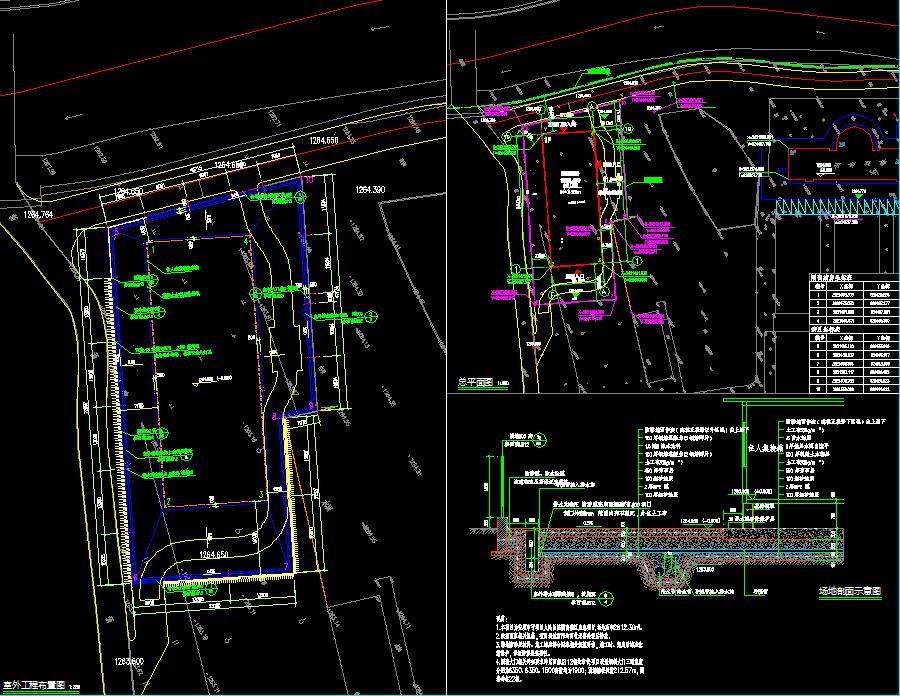

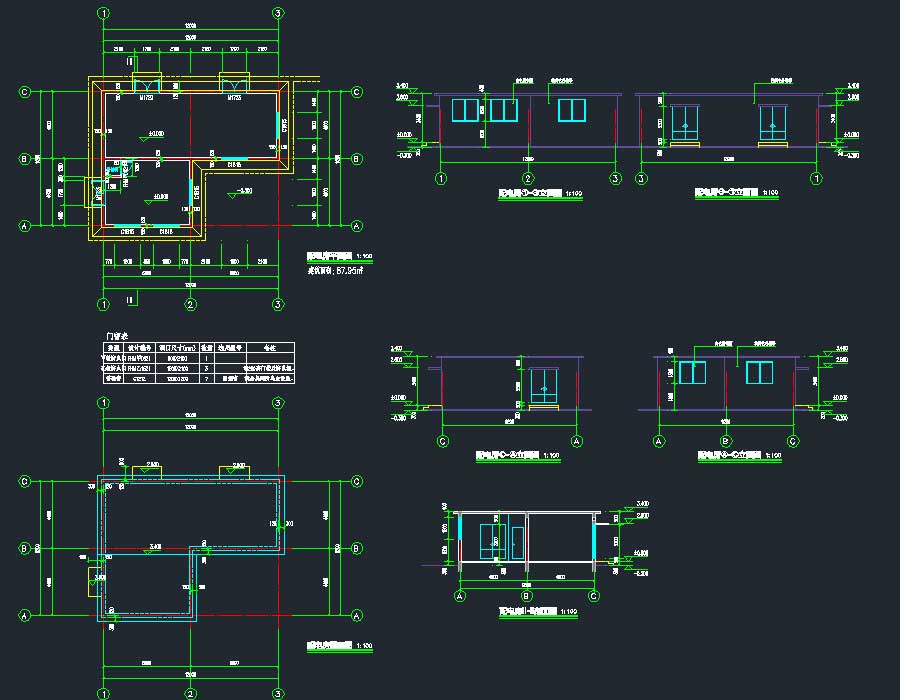

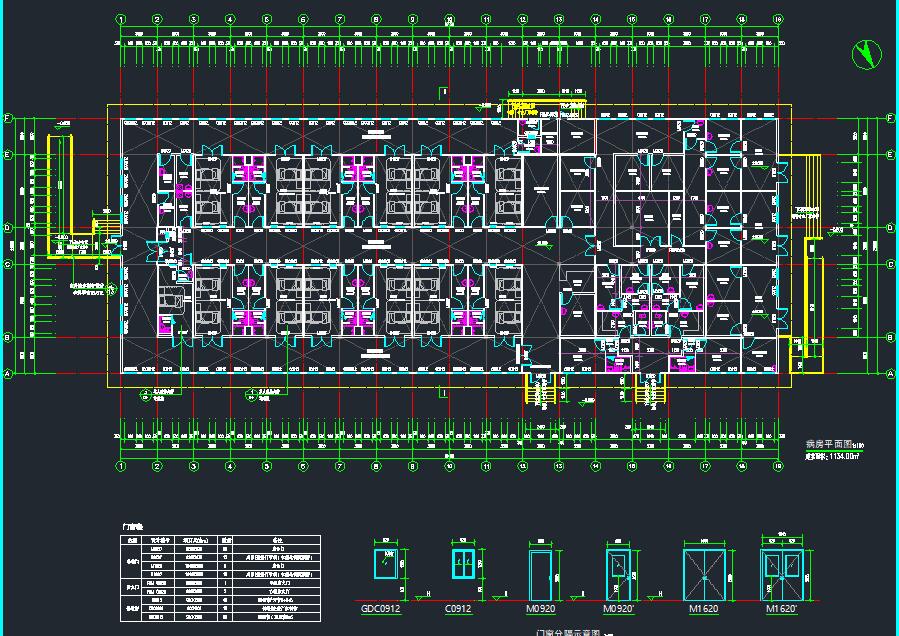

说明:某人民医院传染科建筑项目,由传染病病房和为其配套服务的配电房、供水供氧房组成,均为临时建筑,使用期为10年。主体结构选用成品住人集装箱。本图包含建筑、结构、给排水施工图。其中,传染病病房为单层民用建筑,地上1层,总高度3.8米,结构形式为钢框架结构。配电房为单层民用建筑,地上1层,总高度3.7米,结构形式为砖混结构。供水供氧房为单层民用建筑,地上1层,总高度4.15米,结构形式为钢框架结构。总建筑面积1284.37平方米,其中,传染病科为1134平方米,配电房为87.95平方米,供水供氧房为62.42平方米。图纸内容含:建筑施工图总说明、总平面图、室外工程布置图、病房平立剖面图及病房大样、门窗表及分隔示意图、配电房平立剖面图、供水供氧房平立剖面图和混凝土结构设计总说明、钢结构设计总说明、传染科用房结构基础平面布置图、设备房结构图和给排水说明、主要设备器材表、给排水平面图、污水系统原理图、给水系统原理图、卫生间大样图、室外给排水说明、室外给排水平面图、导排层导流管排水平面图、生活水箱间大样图。
建筑面积:1284.37㎡地上层数:1,1,1层建筑高度:3.8,3.7,4.15m地下层数:高度类别:低层图纸深度:施工项目地址:贵州省设计时间:2020建筑风格:现代效果图:无
