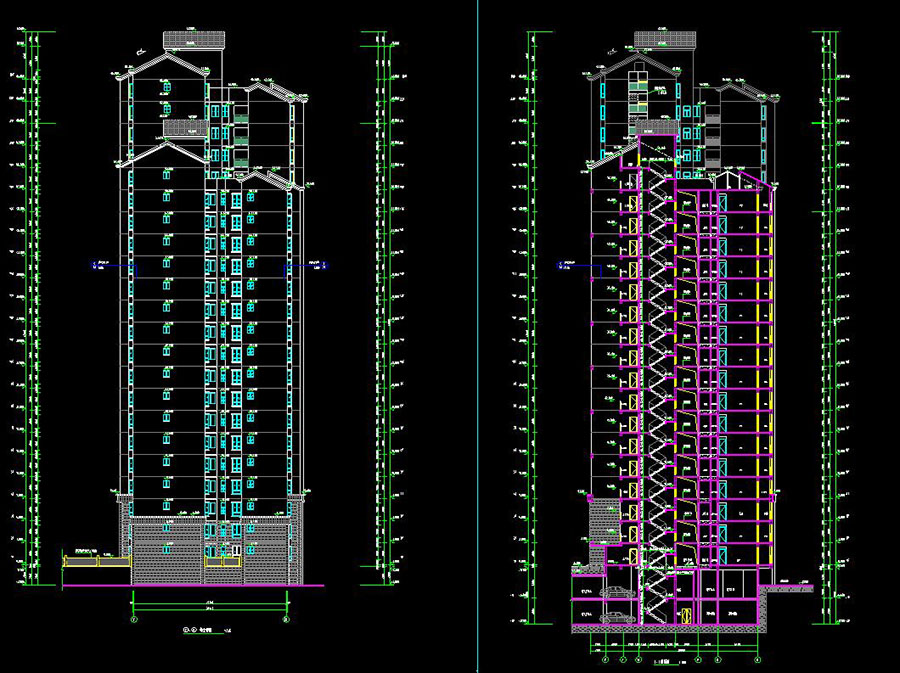

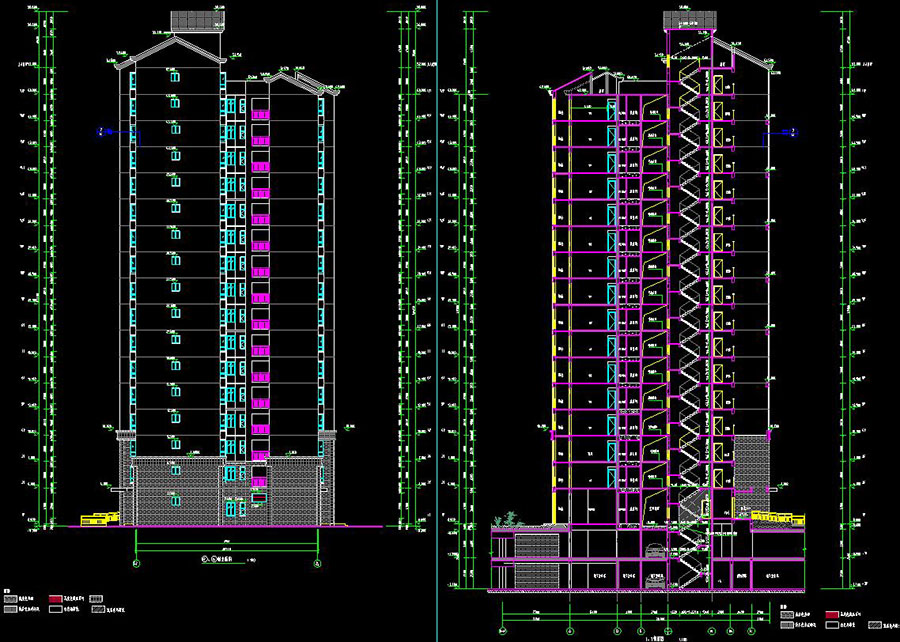

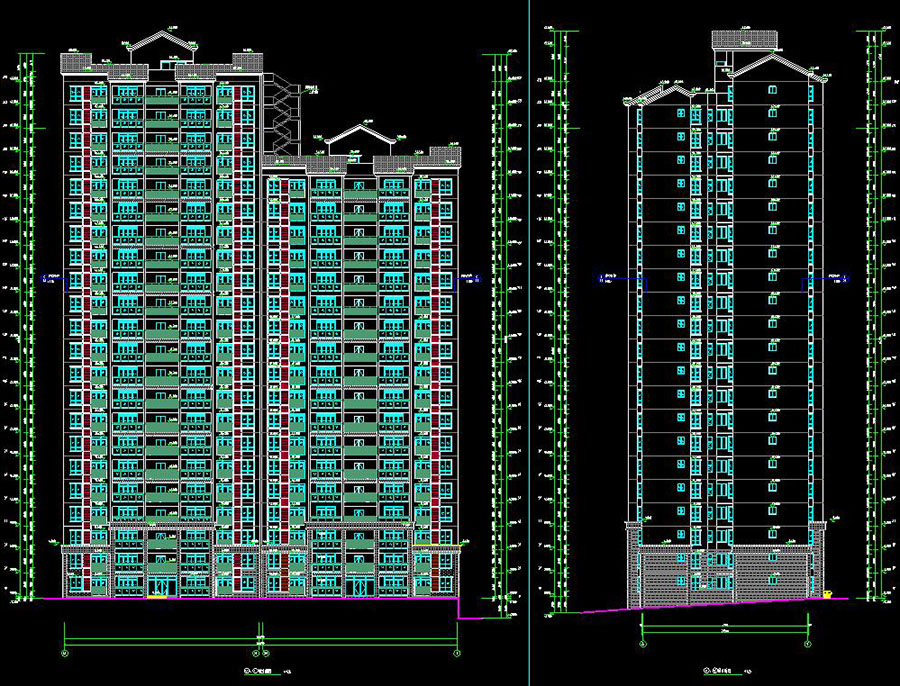

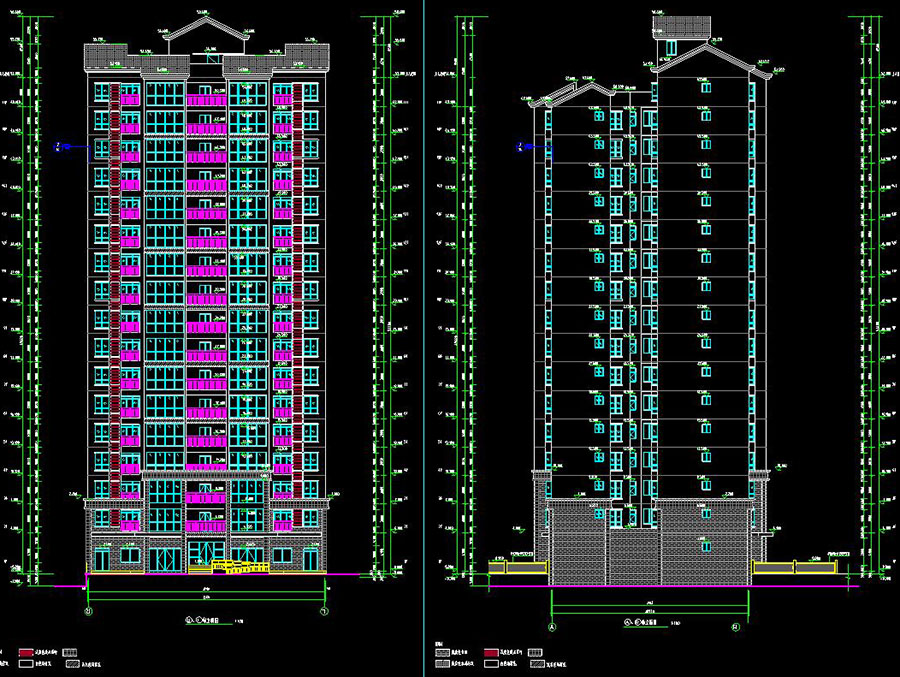

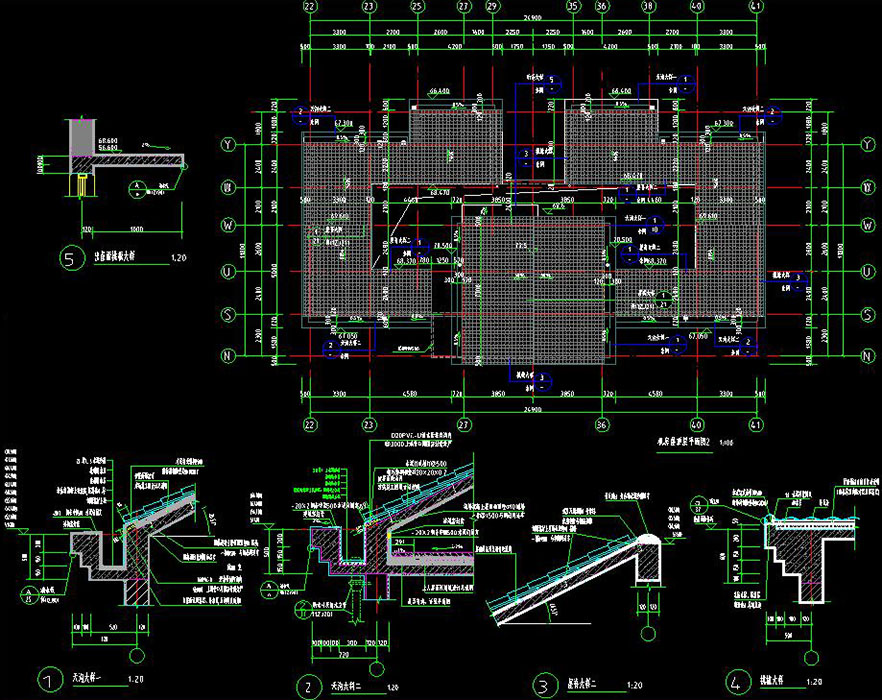

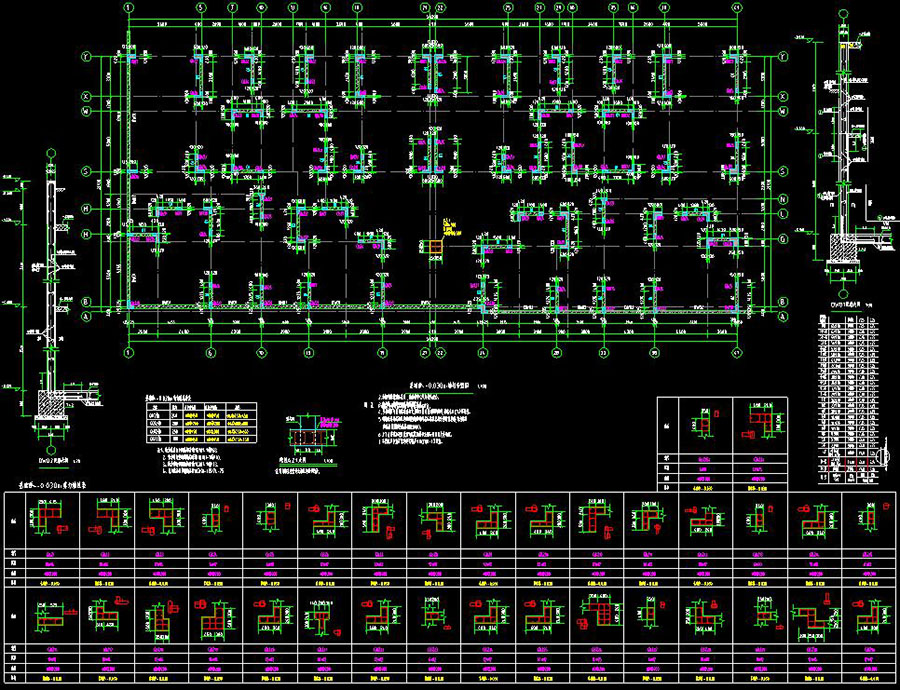

说明:某小区1#、5#住宅楼全专业施工图,其中1#住宅楼地上17层,地下2层,建筑高度为52.1m,建筑面积为6828.98㎡,5#住宅楼地上22层,地下2层,建筑高度为66.3m,建筑面积为16187.27㎡,框架剪力墙结构,抗震设防烈度为6度。图纸包含:建筑设计说明,节能设计说明,平面图,立剖面图,屋顶平面图,机房屋顶层平面图、节点大样,楼梯平面大样图、剖面图,节点大样,门窗表、门窗大样、卫生间大样等;结构设计总说明,基础布置图,基础设计说明,墙柱布置图,剪力墙柱表,配筋大样,屋面构架柱布置图,结构布置及梁配筋图,板配筋图,楼梯剖面图等;给排水设计总说明,给排水平面图,消火栓及系统原理图,排水系统原理图,给水系统原理图,厨房卫生间给排水大样及轴测图等;通风防排烟设计说明,主要设备材料表,合用前室加压原理图,通风防烟平面图;电气设计说明,低压配电竖向干线图,弱电系统图,配电系统图,主要材料表,火灾自动报警系统说明,消防报警及联动控制系统图,消防设备监控及防火剩余电流监控系统设计说明,消防设备监控系统及防火剩余电流动作报警系统图,消防监控系统材料表,配电平面图,弱电及消防平面图,屋顶防雷平面图等(1#住宅楼缺部分图纸)
建筑面积:6828.98,16187.27㎡地上层数:17,22层建筑高度:52.1,66.3m地下层数:2层高度类别:高层图纸深度:施工项目地址:广西省设计时间:2014建筑风格:现代效果图:无
