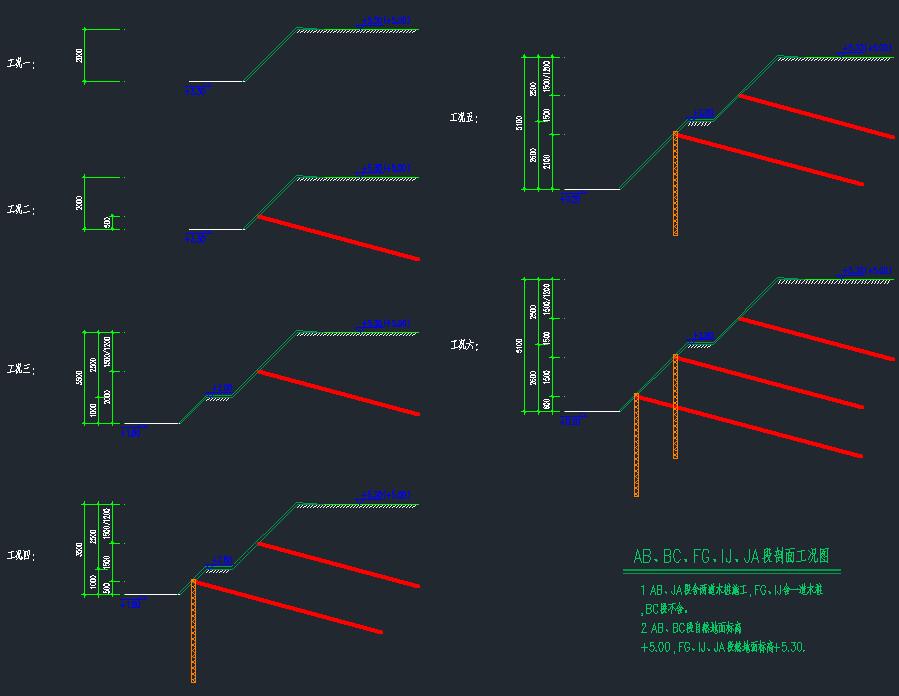

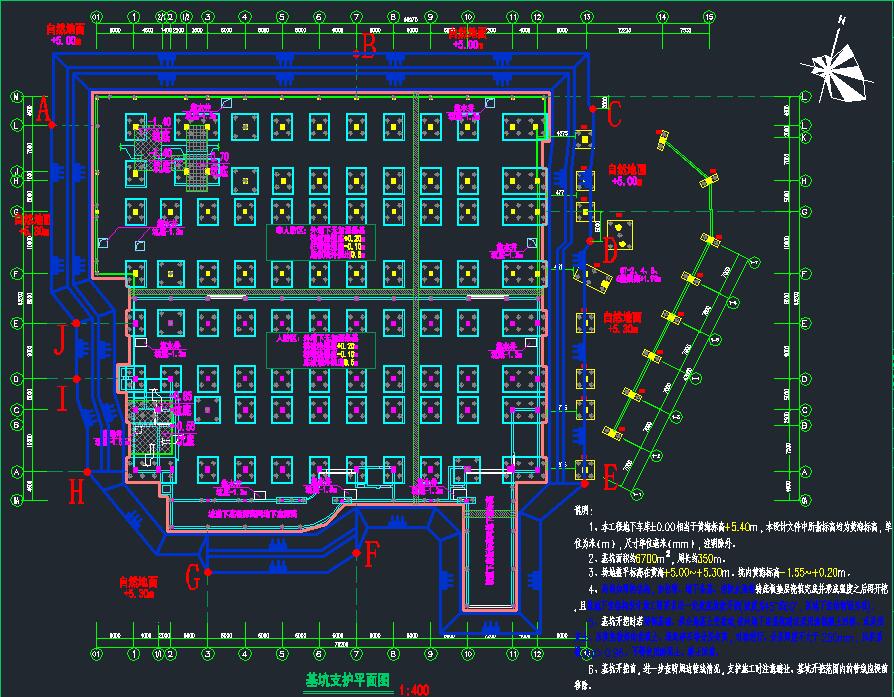

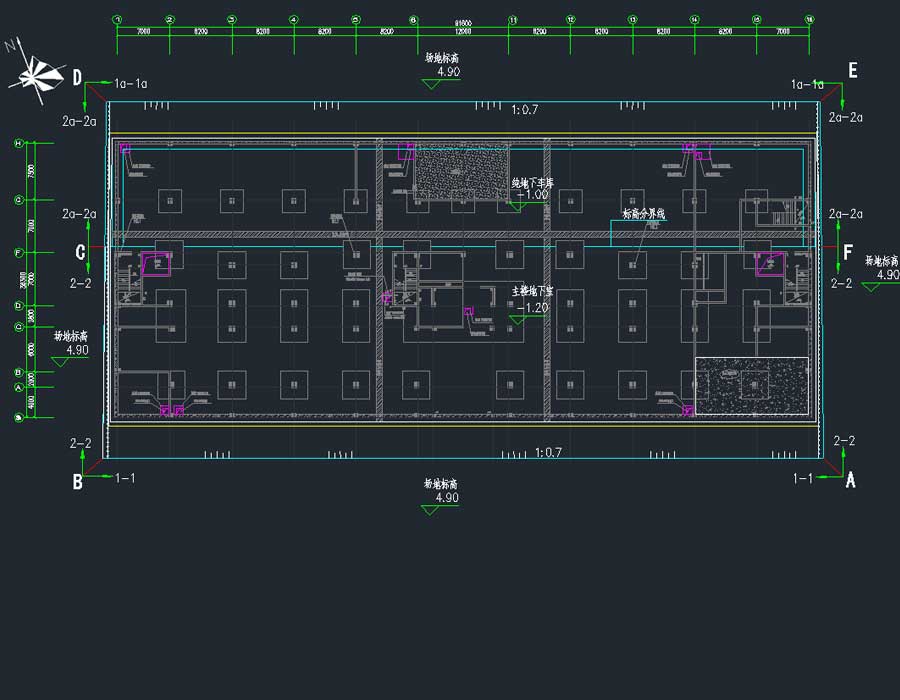

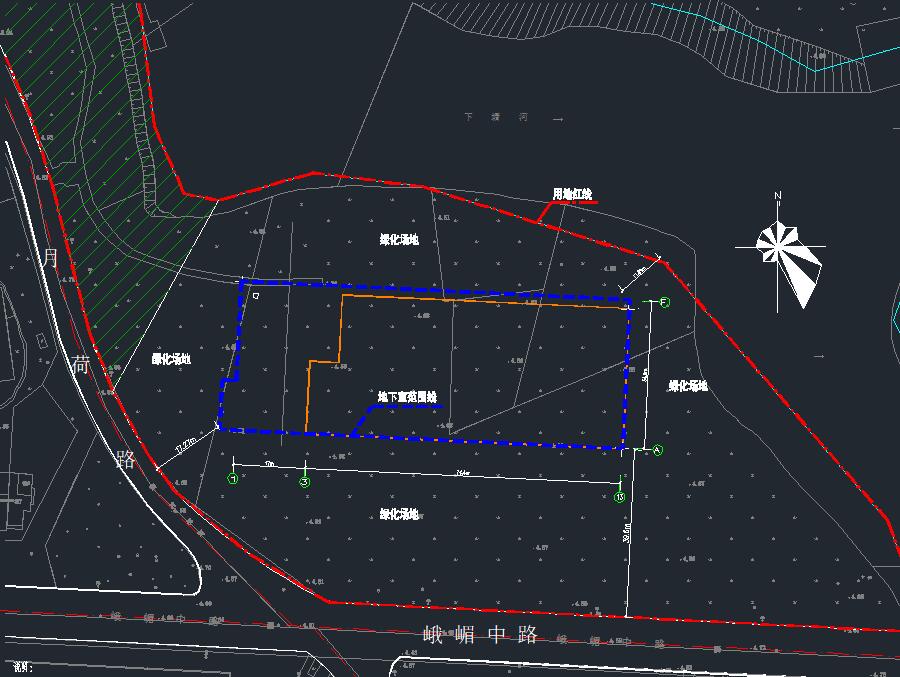

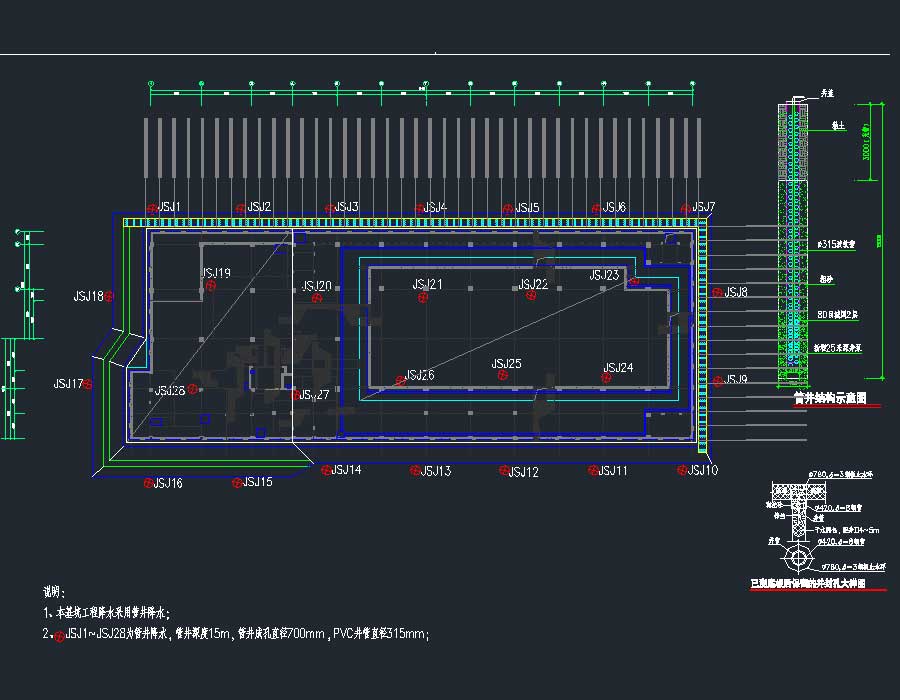

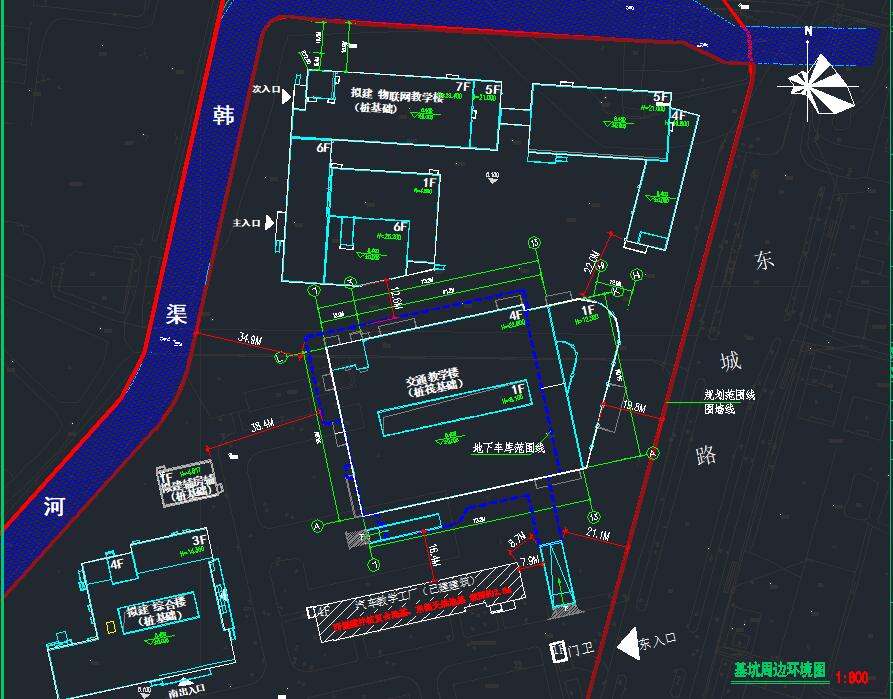

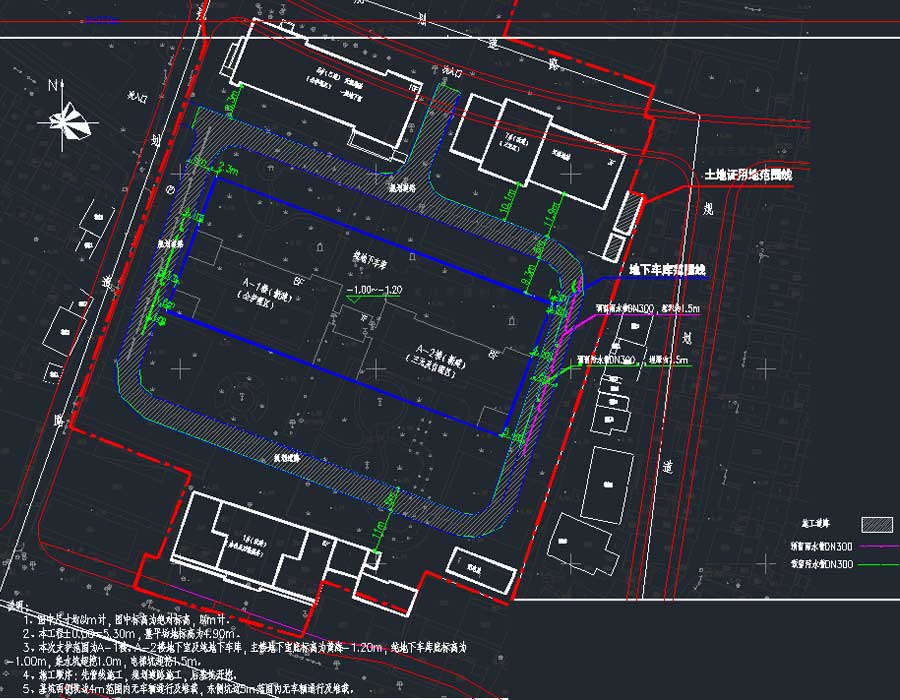

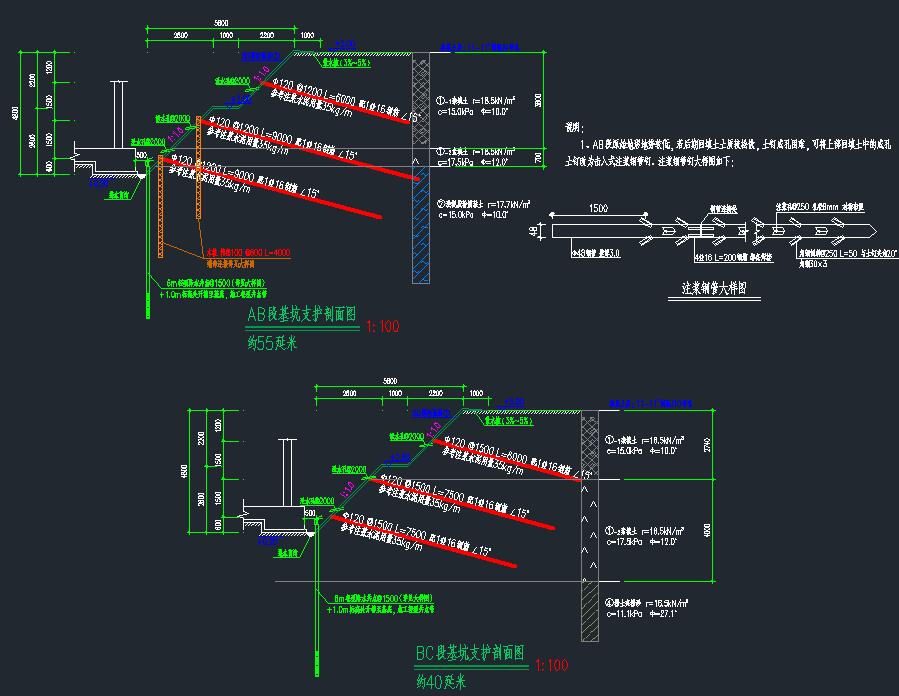

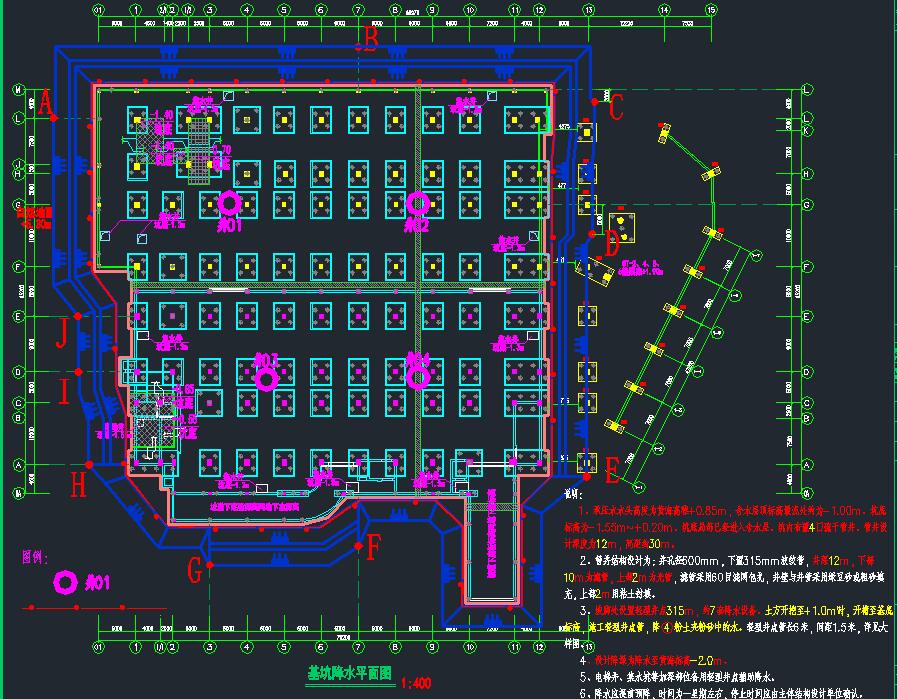

说明:三套基坑支护及降水方案/施工图,其中,健身中心基坑支护及降水工程方案设计,场地标高为5.0m,地下室外墙下条基底标高为-0.85m~-3.25m,基坑挖深5.85m~8.25m。本基坑安全等级为二级,设计使用有效期为一年。采用H型钢 锚索型式。图纸内容含基坑支护及降水总说明、基坑周边环境图、基坑支护平面布置图、基坑降水平面布置图、剖面图、大样图、基坑监测平面图。 福利院提升改造工程基坑支护及降水工程施工图设计,本基坑为临时性结构,从支护结构完成至土方回填结构,基坑使用有效期为一年。采用放坡 挂网喷浆、土钉墙 竖向花管支护。图纸内容含基坑设计施工说明、基坑周边环境图、基坑支护平面布置图、基坑降水平面布置图、剖面图、大样图。 某教学楼地下室基坑支护及降水设计施工图,场地整平后自然地面标高取黄海调和 5.0m~ 5.3m,北侧低,南侧高,地下室轮廓线距东侧用地红线最近约21m,距南侧教学楼(该楼西侧约1/2为搅拌桩复合地基,东侧约1/2为天然地基,基础埋深约2.5m)约8~16m,距离西侧韩渠河最近约35m,距离拟建北侧物联网教学楼(桩基础)最近约12m,基坑安全等级为2级,有效年限为1年,支护形式采用土钉墙、自然放坡。图纸内容含基坑支护设计总说明、基坑周边环境图、基坑支护平面图、基坑支护剖面图、基坑支护大样图、基坑施工工况图、基坑降水平面图、基坑监测点布置图。
结构类型:基础类型:抗震烈度:风压:雪压:建筑面积:建筑高度:地上层数:地下层数:高度类别:图纸深度:方案,施工项目地址:江苏省设计时间:2014
