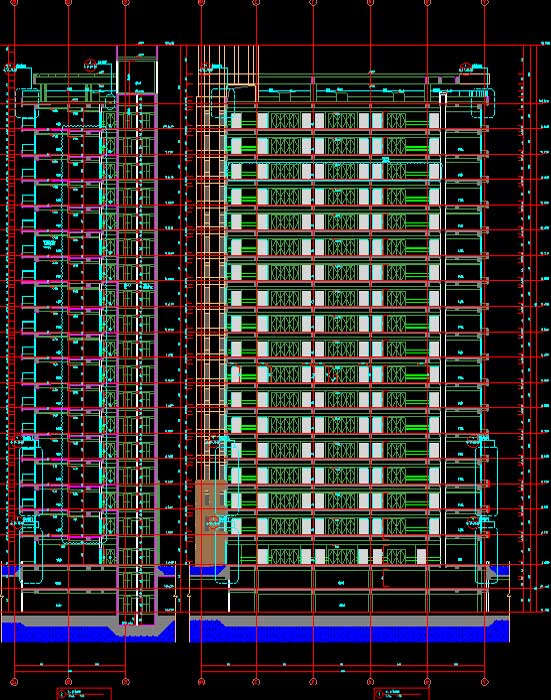

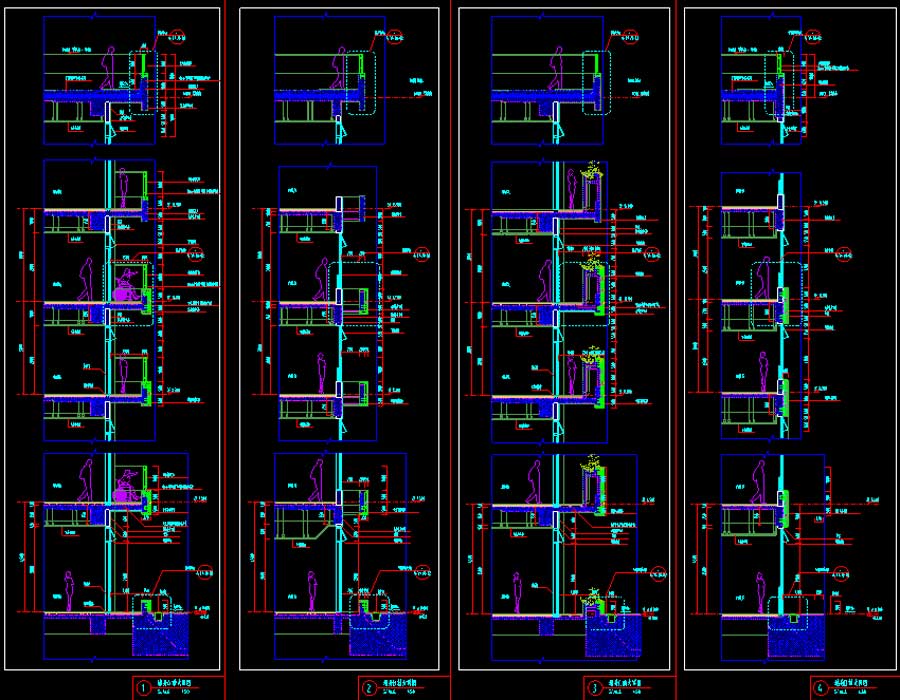

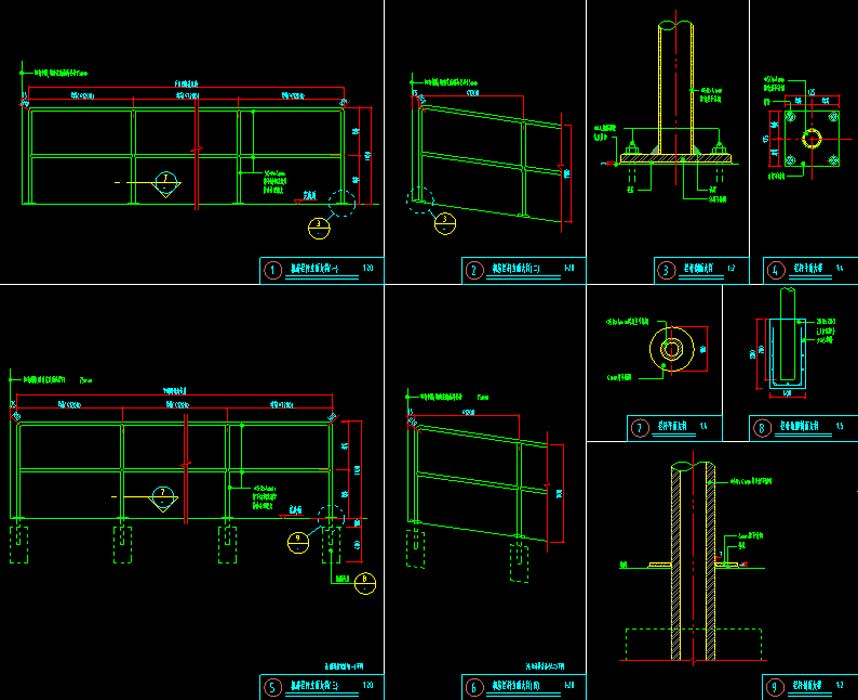

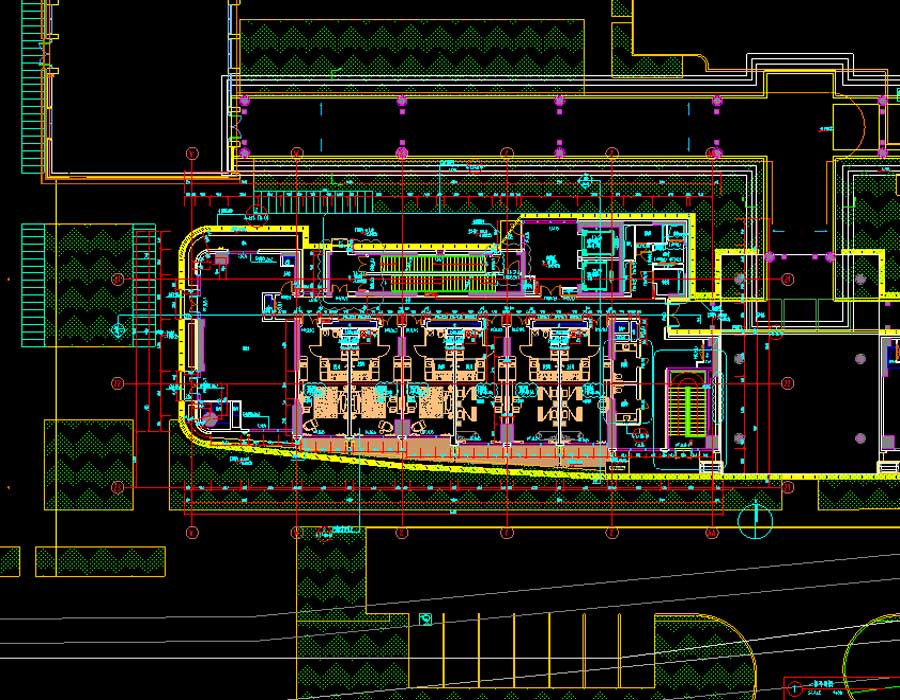

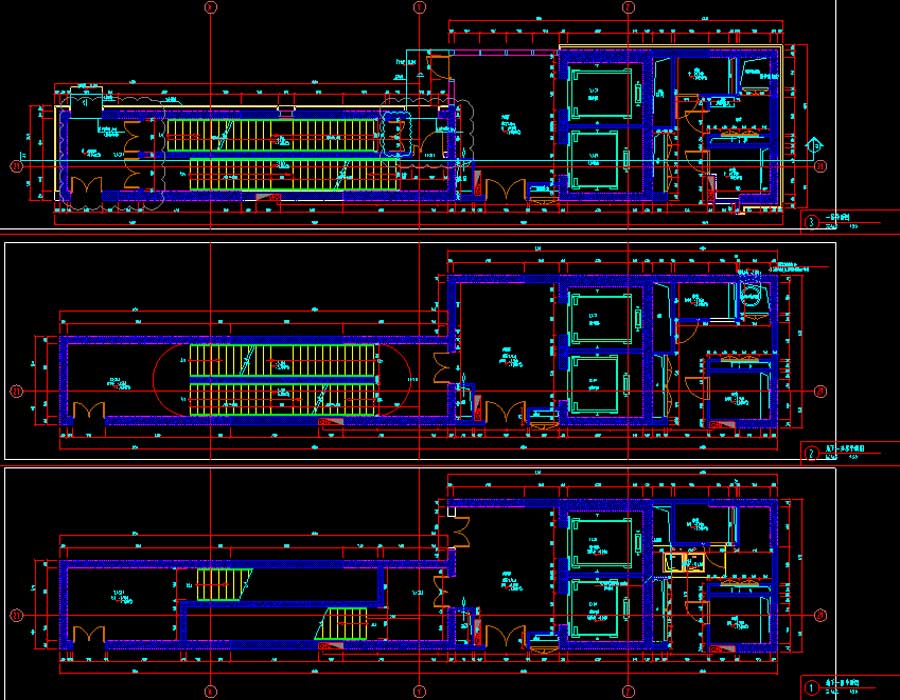

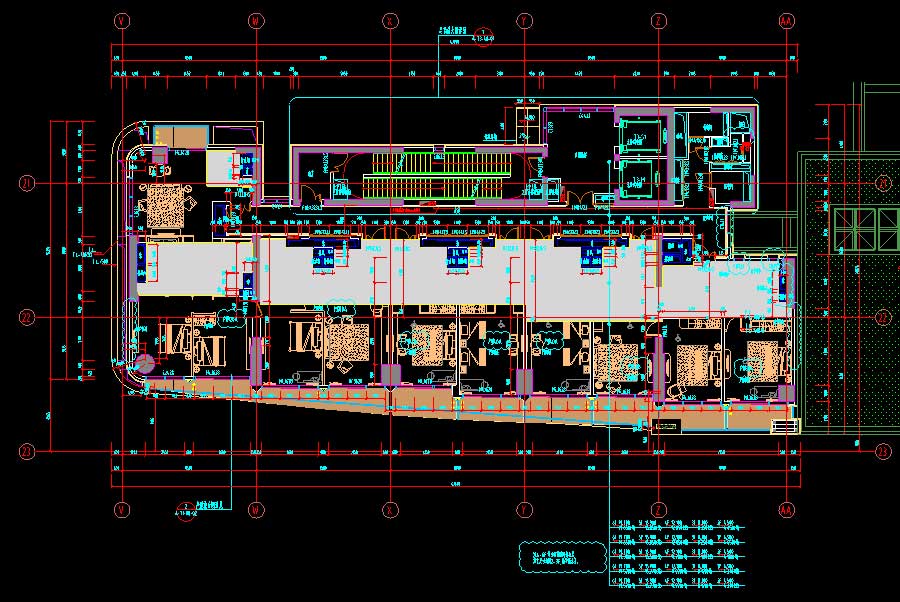

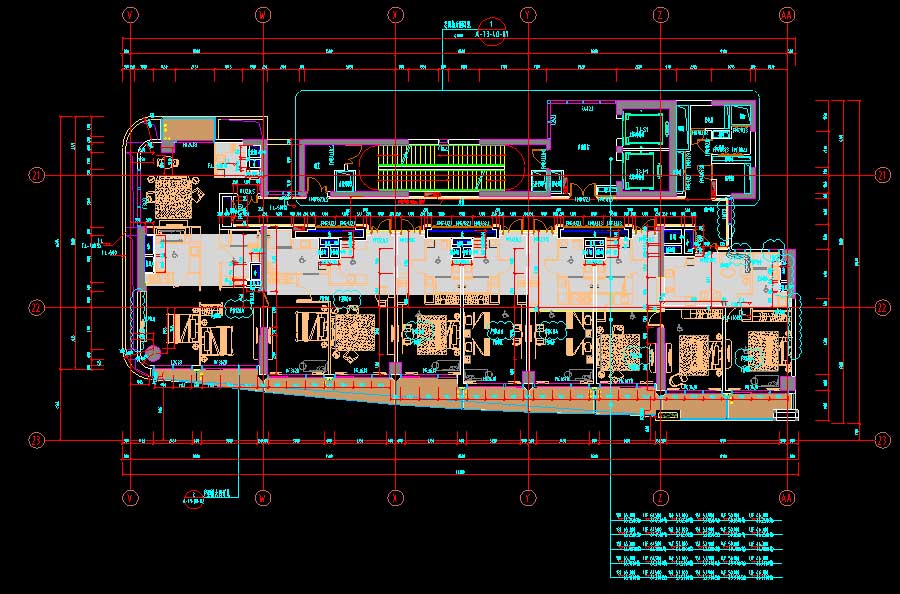

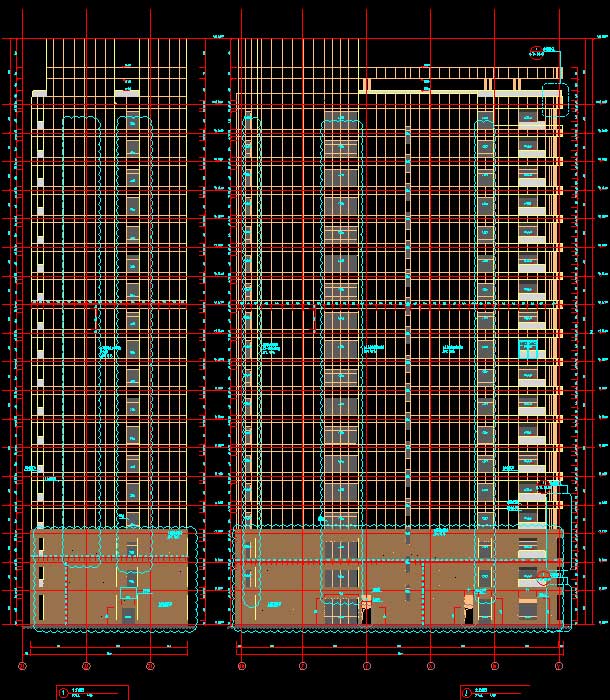

说明:该项目为某养老社区项目建筑施工图,包括1~6#独立生活楼,20#医院,7#商业中心及地下室。其中,1#2#独立生活楼19层(79.80米),建筑基底面积均为655.85平方米;3#6#独立生活楼18层(77.8米),建筑基底面积均为674.5平方米;4#5#独立生活楼17层(77.8米),建筑基底面积均为674.5平方米;20#医院17层(76.99米),建筑基底面积为2624.4平方米;7#商业中心3层(15.50米),建筑基底面积为4947.6平方米。图纸内容含:建筑说明,平面图,立面图,剖面图,芯筒放大平面图,墙身详图,户型放大详图,天窗雨篷详图,通用节点详图,出地面风井详图,病房单元详图,面积计算图,空调分析图等等。
