建标库图纸模型 > 多类专业 > 教育 > 某学校教学楼及配套用房全专业施工图3312610608
<< 返回列表
某学校教学楼及配套用房全专业施工图3312610608文件大小:1.17G推荐人:馒头图纸张数:1002张所属分类:多类专业所含专业:建筑、结构、给排水、暖通、电气
分 享
下  载
建筑面积:18855.64,15949.67㎡地上层数:12,6层建筑高度:43.9,23.6m地下层数:1层高度类别:高层图纸深度:施工项目地址:广东省设计时间:2019建筑风格:现代效果图:无

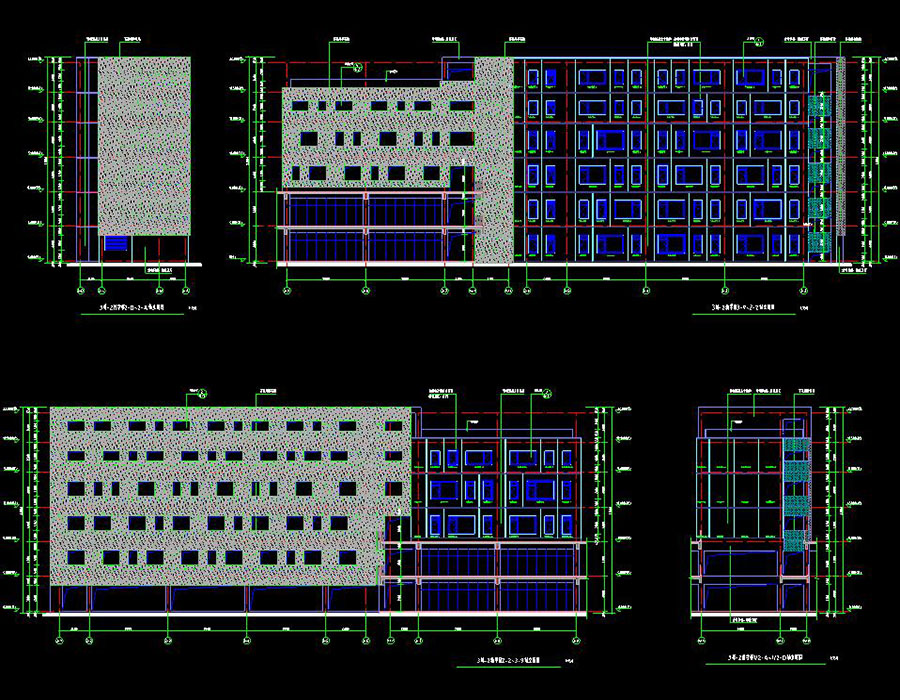

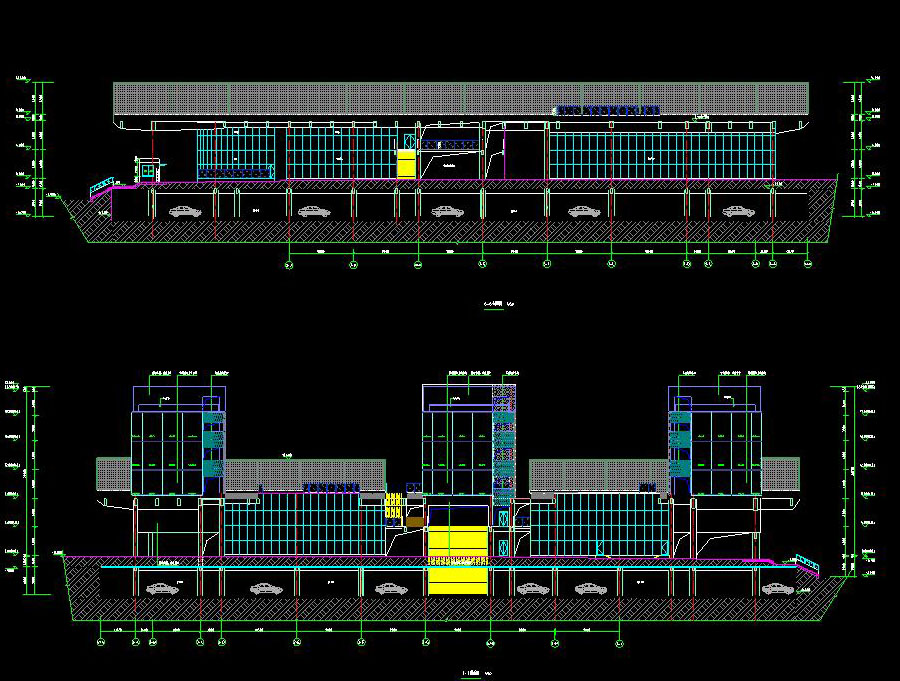

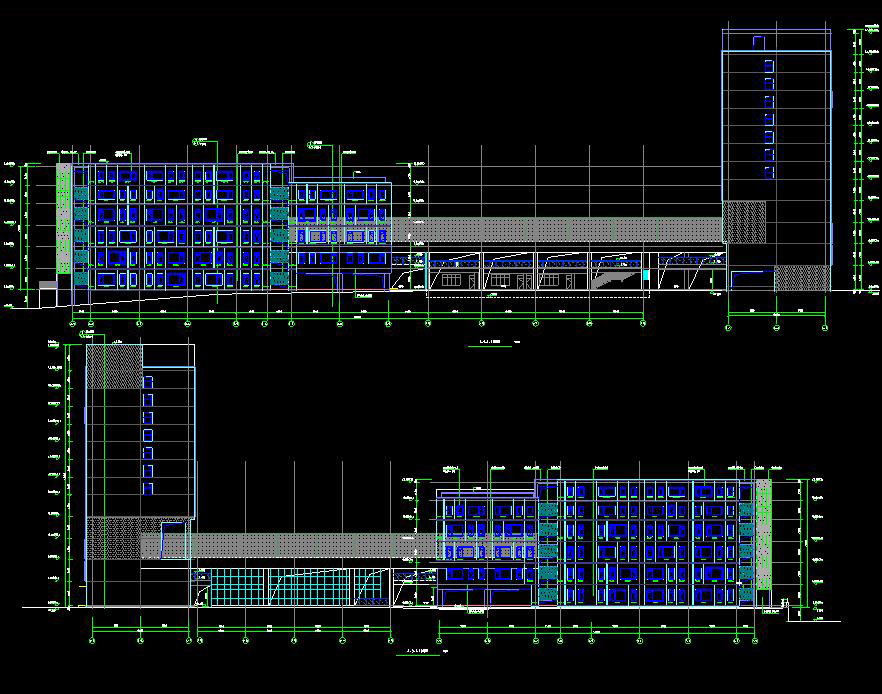

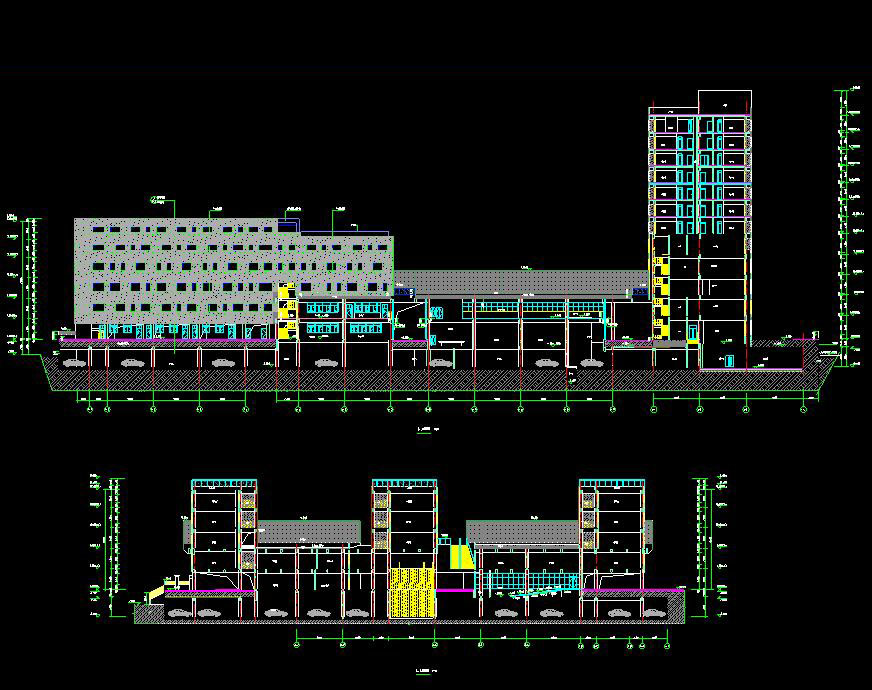

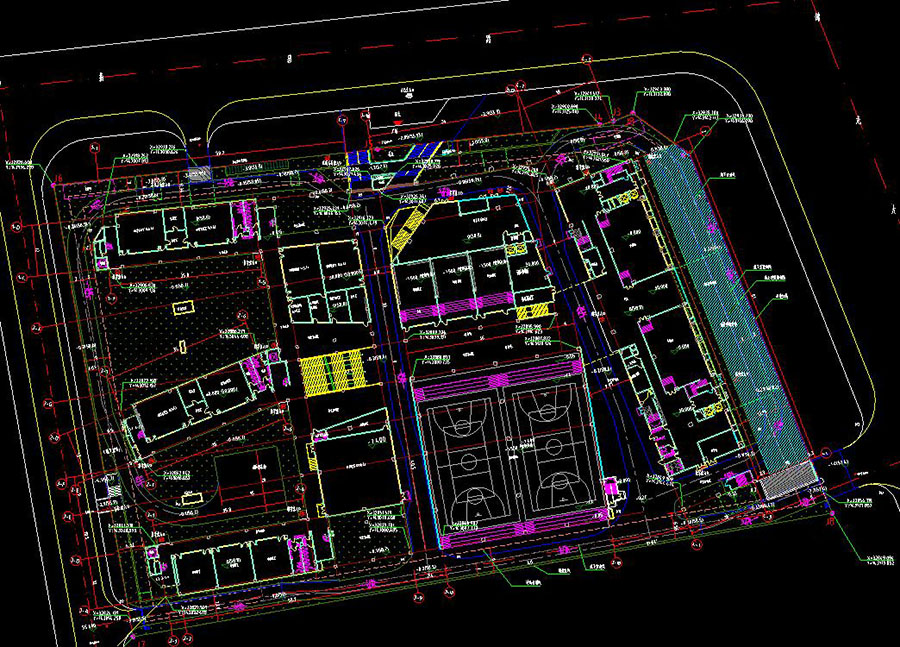

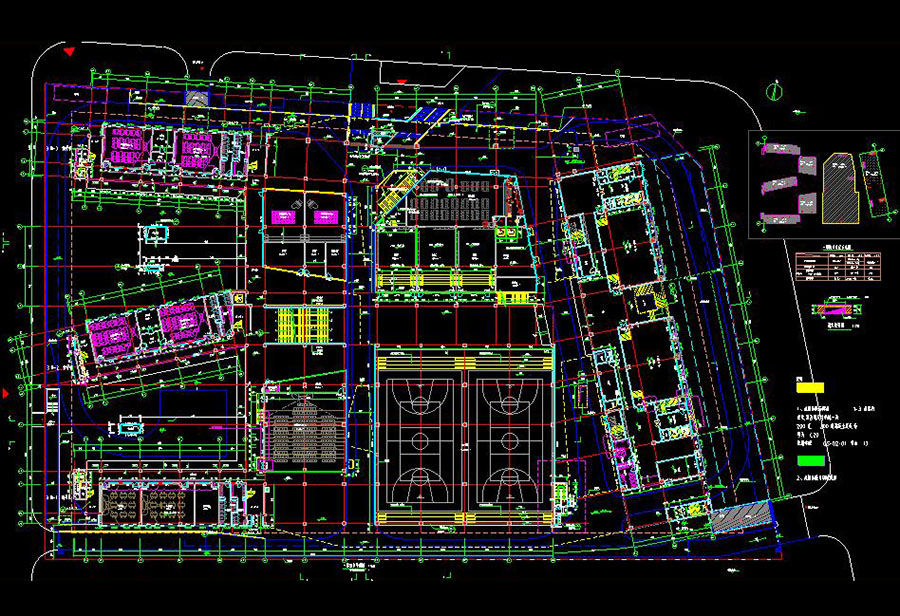

说明:本工程为教学楼,主要功能为小学教学及配套用房,学校办学性质为完全小学,小学36班,共1620个学位,规划总用地面积16172.15㎡,总建筑面积54465.42㎡,其中1#楼为宿舍及教学配套用房,地上12层,建筑高度为43.9m,建筑面积为18855.64㎡,3#楼为教学及配套用房,地上6层,建筑高度为23.6m,建筑面积为15949.67㎡,地下1层为车库及设备用房,建筑面积14184.49㎡,本层停车位共计216个,其中无障碍车位5个,结构形式为钢筋混凝土框架结构、装配式混凝土框架结构,图纸包含:屋顶总平面图,一层总平面图,建筑设计说明,工程做法表,节能设计说明,裙房及地下室建筑图,屋面平面图,立剖面图,楼梯详图,坡道详图,大台阶详图、风井详图,卫生间详图,宿舍详图,屋顶运动场详图,门窗详图等;结构设计说明,钢结构设计说明,地下室底板结构布置平面图,地下室底板配筋平面图,地下室基础大样图,地下室墙柱定位平面图及配筋图,地下室顶板结构布置平面图及板配筋图,地下室顶板梁配筋图,柱定位平面图及配筋图,塔吊基础平面布置图,结构布置平面图及板配筋图,梁配筋图,楼梯详图,坡道详图,预制柱平面布置图,结构平面图,预制楼板布置及楼板配筋图,教学楼预制梯段详图,预制柱节点大样,柱、墙施工图,柱及剪力墙暗柱配筋图,梁板施工图,楼梯施工详图等;给排水设计说明,气体灭火系统设计说明,生活给水系统原理图,地下室、裙房、教学楼消火栓给水原理图,自动喷水灭火系统原理图,排水系统原理图,给排水和消防平面图,生活水泵房、消防泵房平面定位图,消防泵房剖面图,屋顶消防水箱间大样图,雨水泵房平面布置图,室外雨水分流井大样图,雨水收集处理流程工艺图,雨水收集处理电控示意图,卫生间和无障碍卫生间给排水大样图等暖通、电气、精装修、园林景观、外装饰工程、厨房、柴油发电机、智能化、跑道、小市政、充电桩、停车划线及诱导标识、直饮水、基坑支护、红线外市政工程、电梯、燃气、钢结构施工图(部分专业图纸不全)
