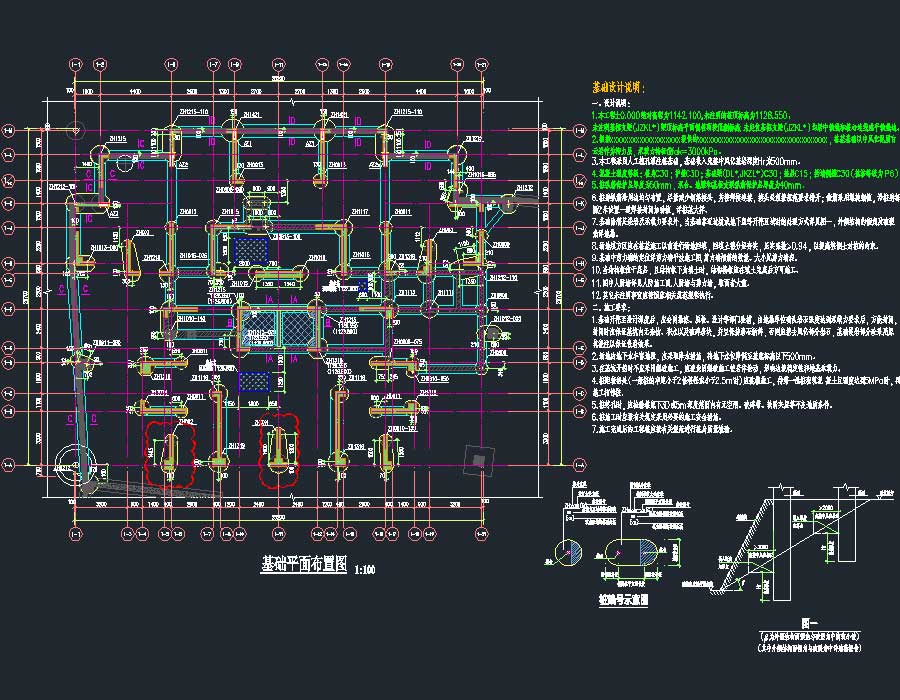

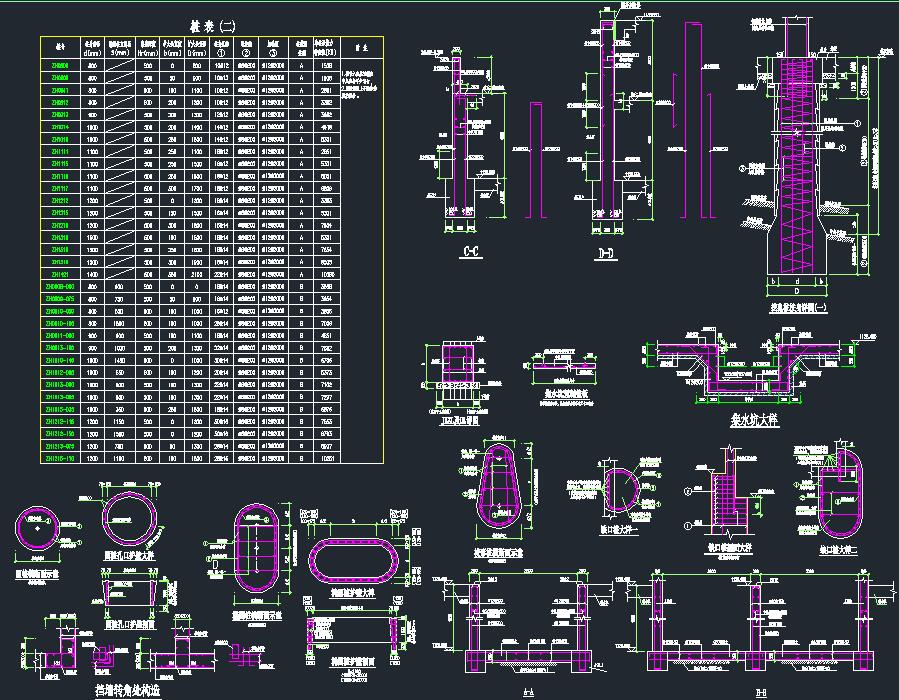

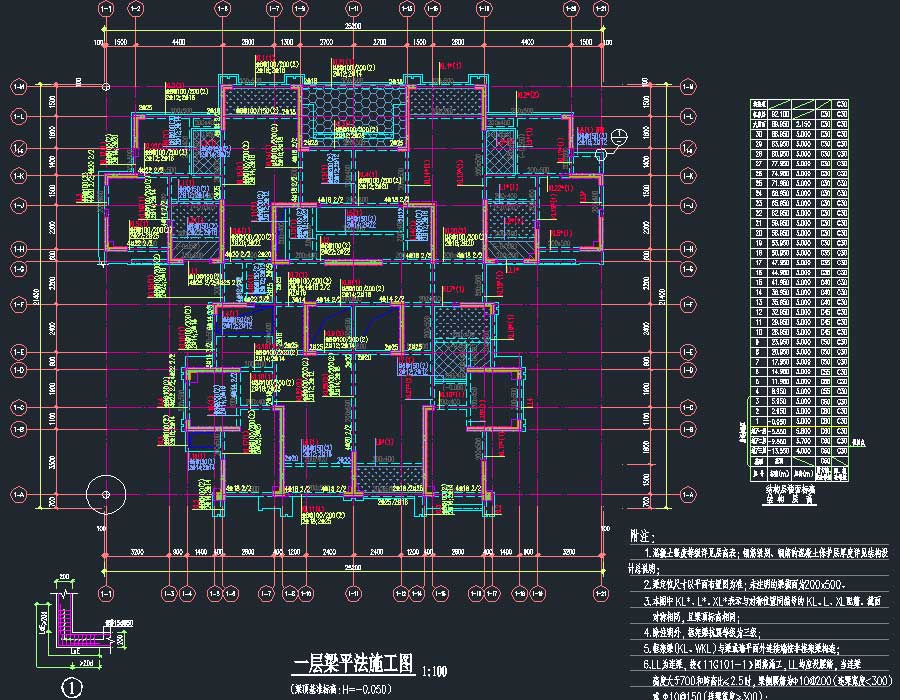

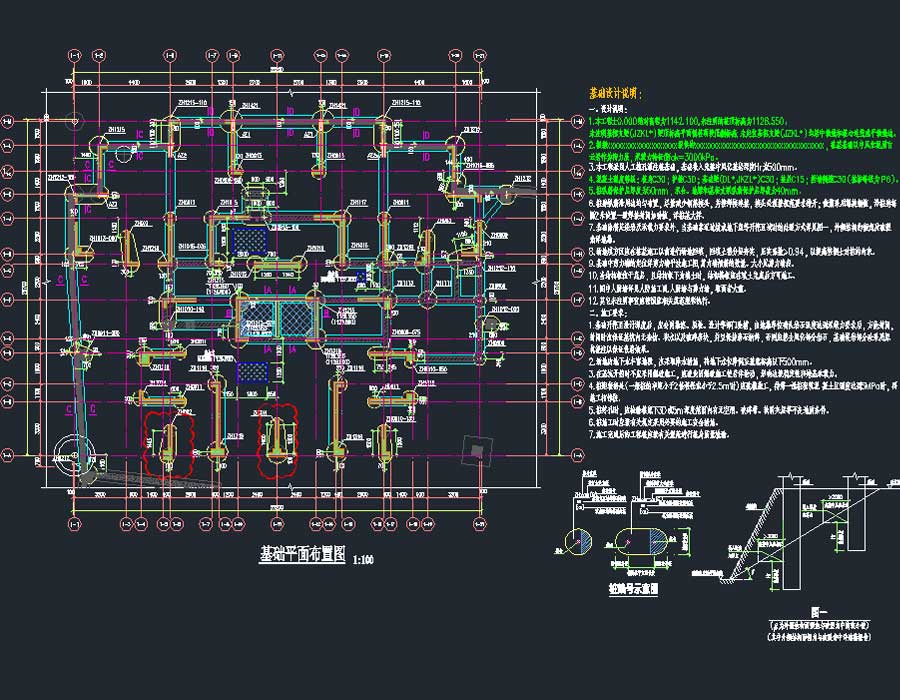

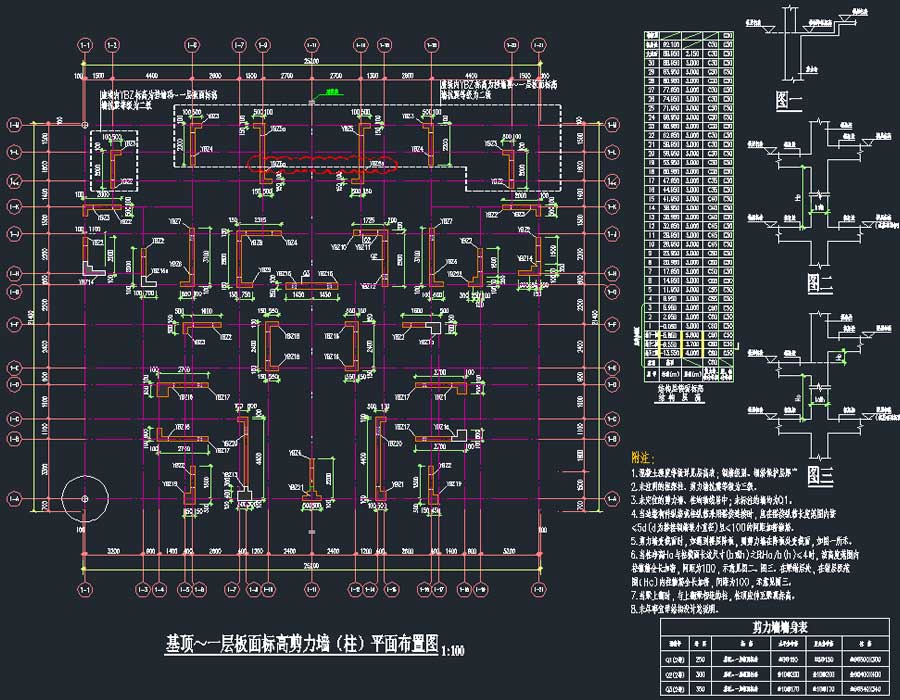

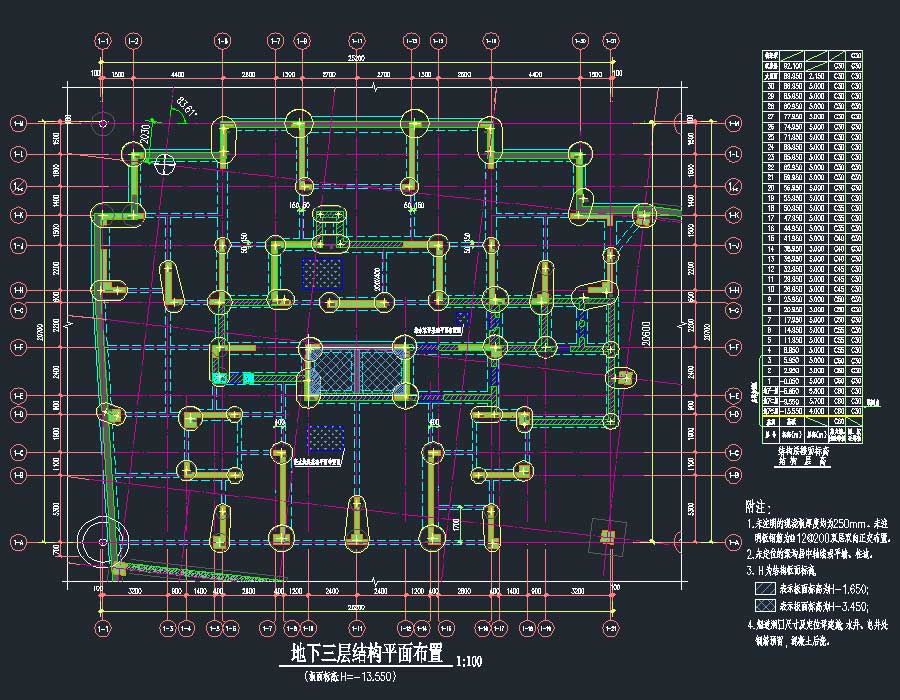

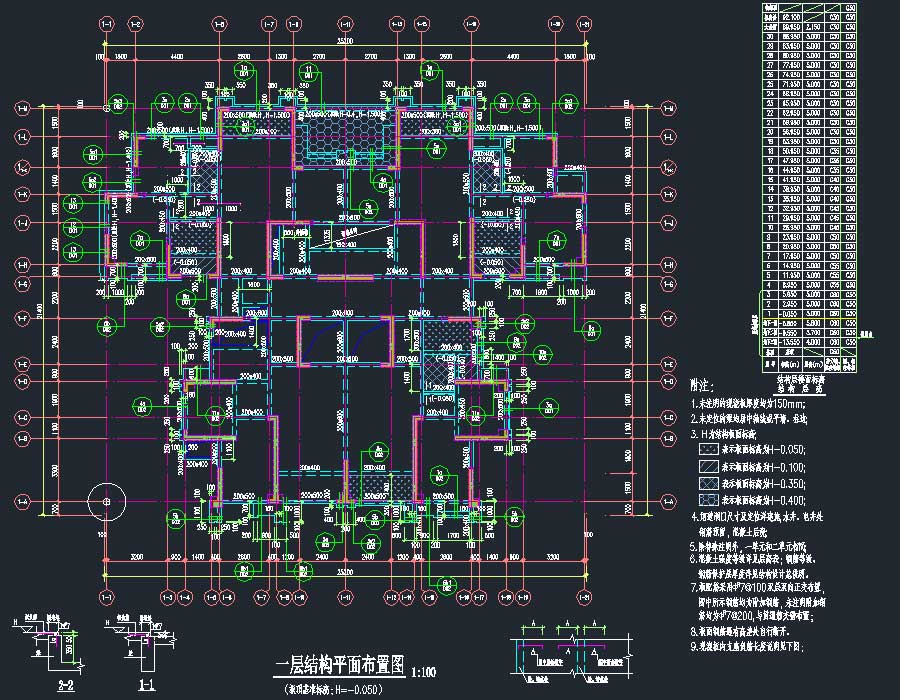

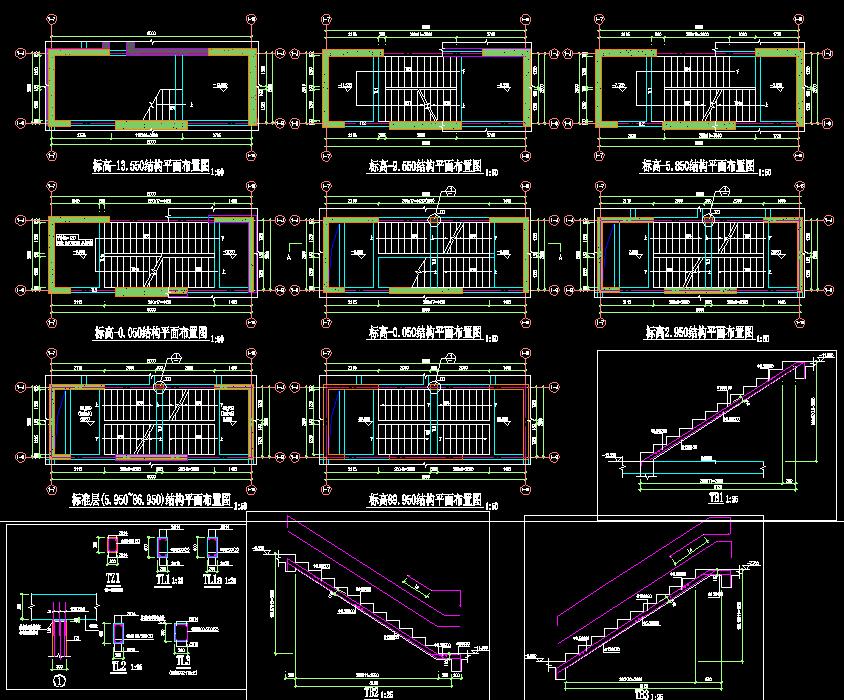

说明:本工程由12栋高层建筑,2栋多层建筑以及配套的商业网点、车库、架空道路组成。其中,住宅楼1~5、8~14号楼为高层住宅,6、7号楼为多层商业网点,15、16号子项为地下车库。本工程基础采用大直径人工挖孔桩、柱下独立基础、墙下条基等。其中,1号楼地上30层,2、3、4、9、12、13、14号楼地上32层,5号楼地上20层,6、7号楼地上2层,8号楼地上20层,10号楼地上25层,11号楼地上26层。图纸内容含结构设计总说明、大样详图、基础平面布置图及详图、剪力墙(柱)平面布置图、剪力墙(柱)表、剪力墙(柱)平法施工图、结构平面布置图、板配筋图、梁平法施工图、楼梯详图以及地下室结构施工图等计算书模型等。
结构类型:剪力墙基础类型:条基,独立,桩基抗震烈度:6度抗震风压:0.3kN/㎡雪压:建筑面积:建筑高度:地上层数:30,32,20,2,20,25,26层地下层数:3,2层高度类别:高层图纸深度:施工项目地址:贵州省设计时间:2015
