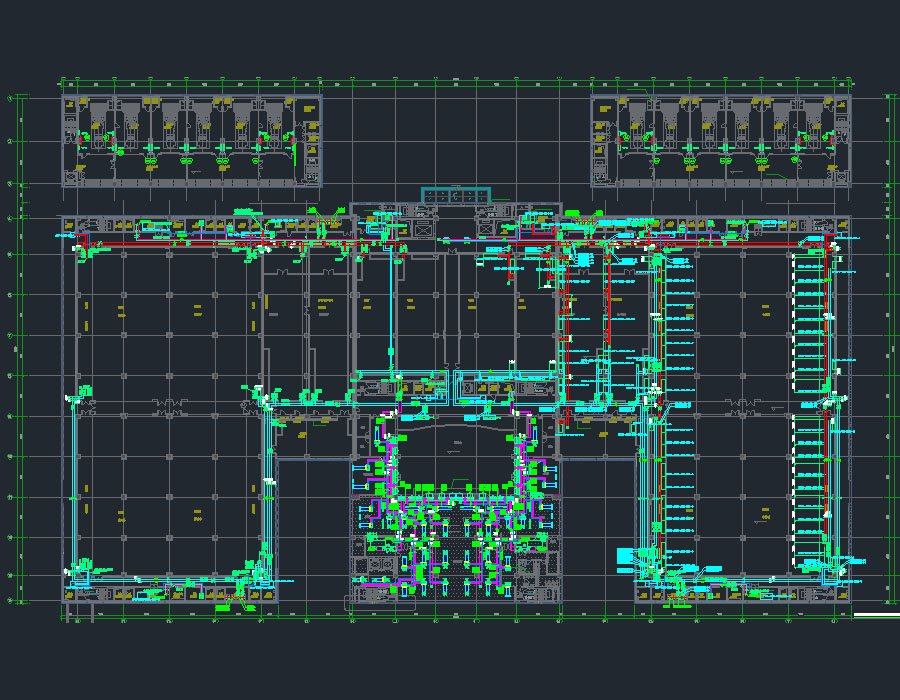

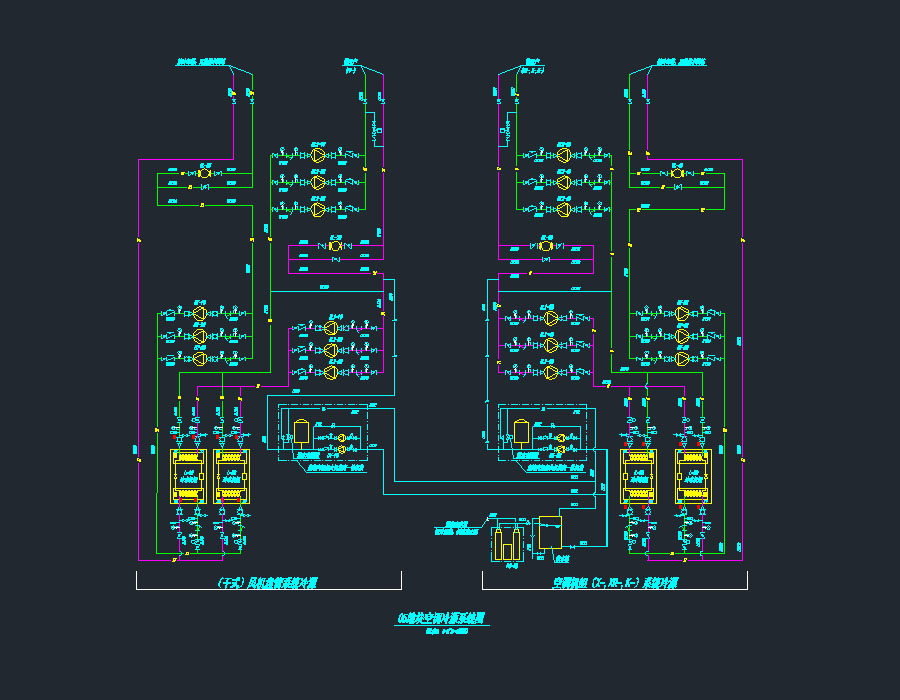

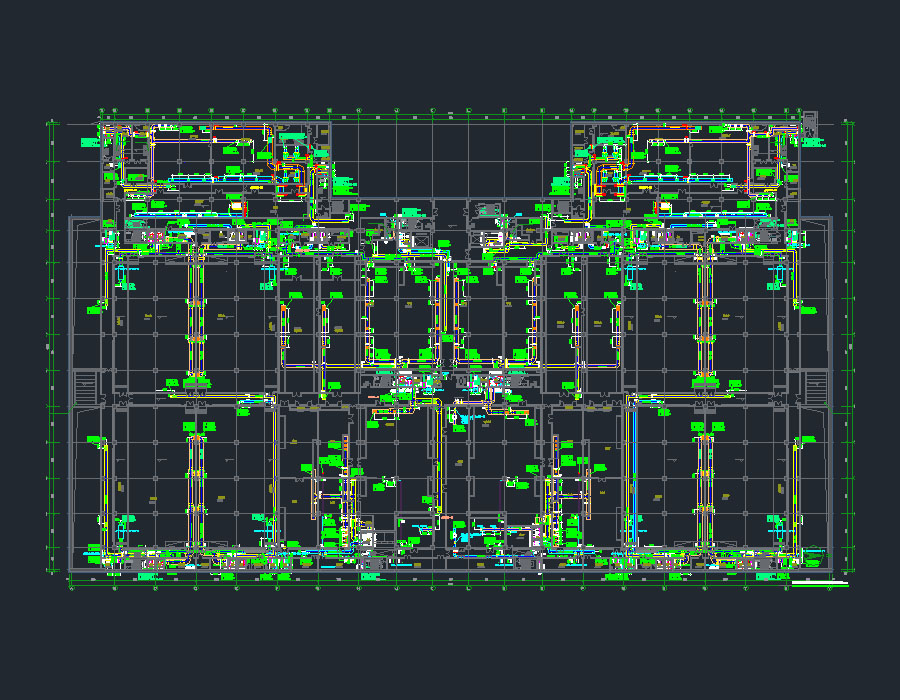

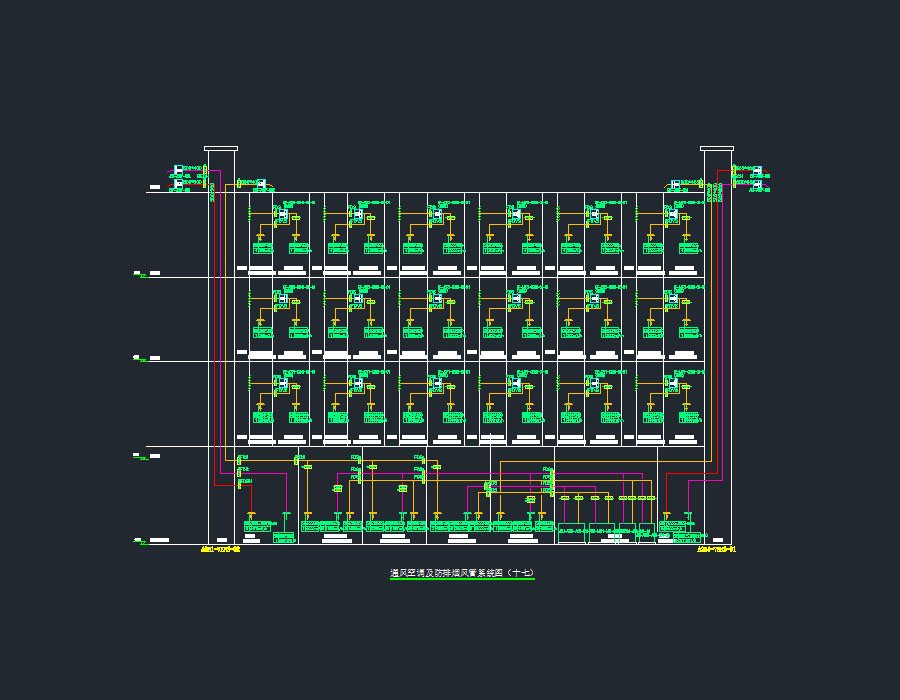

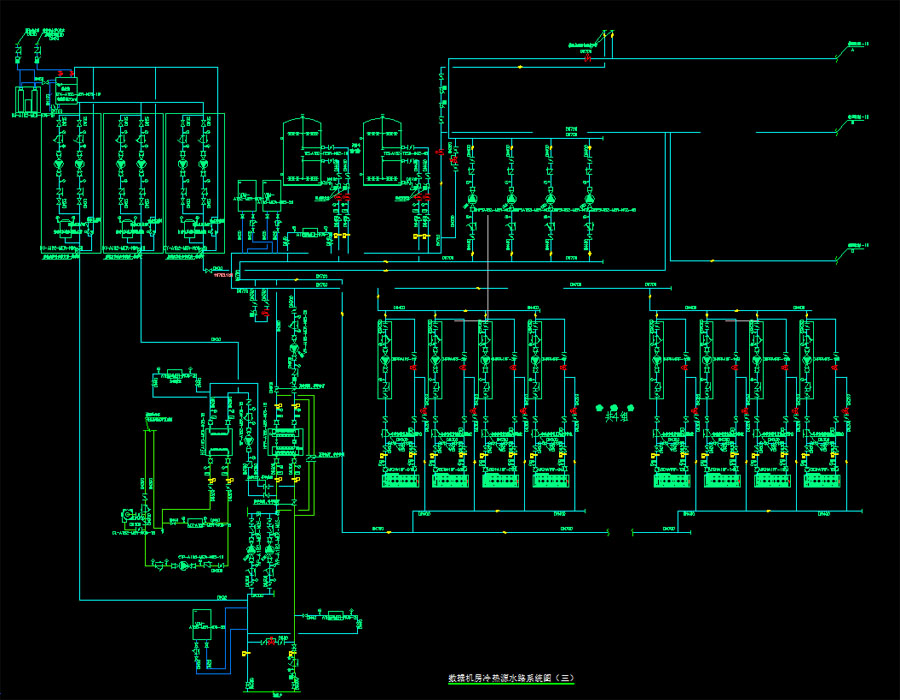

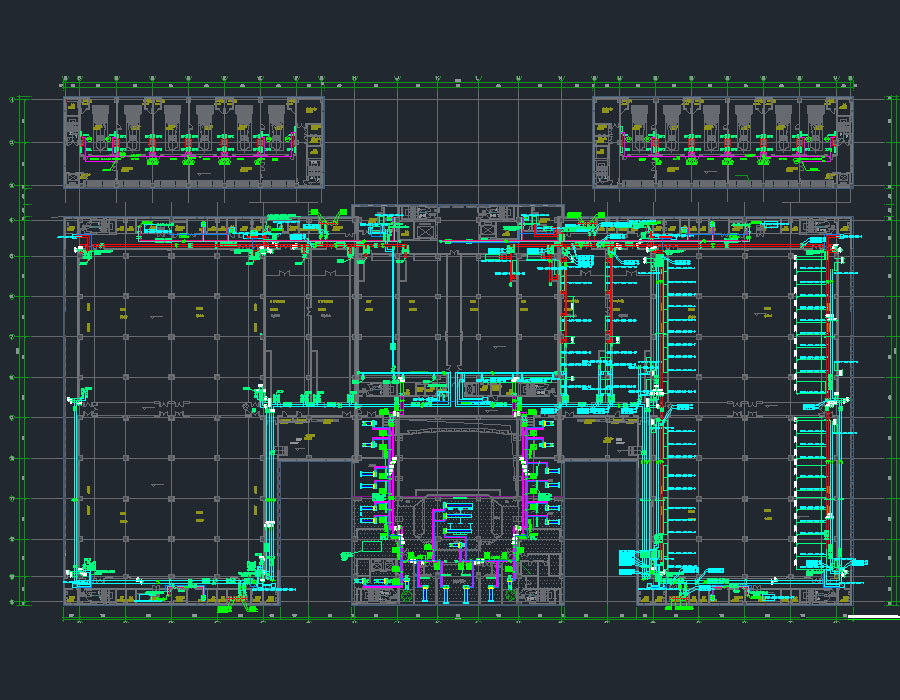

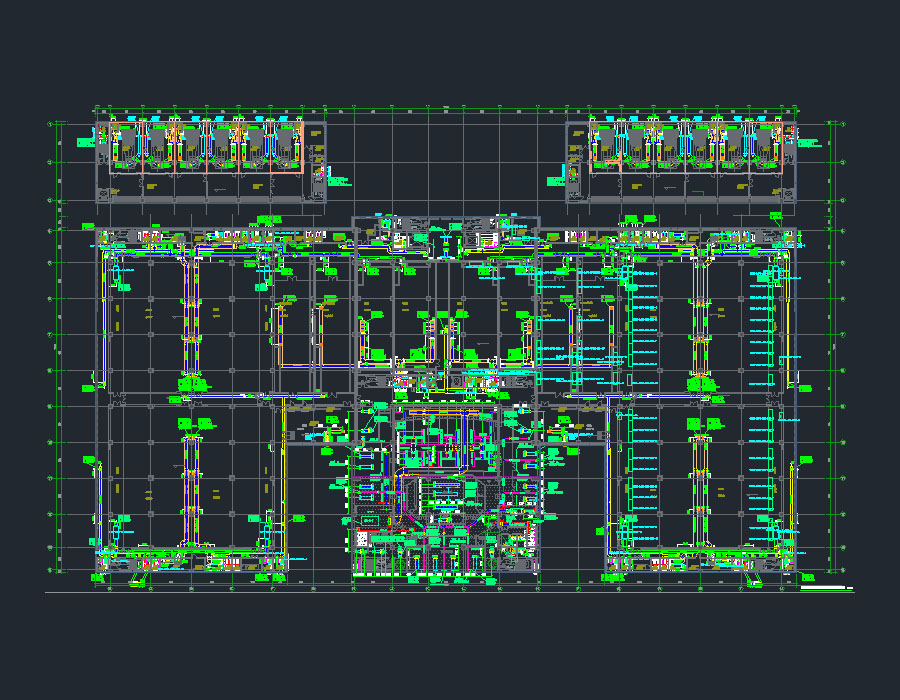

说明:该项目为某低层农行数据中心暖通施工图,由C-05和C-06两个地块组成,总建筑面积约249268平方米,高度限制18米。本子项为C6-05地块数据机房区(A区),包括A-1~A-3楼,建筑面积86258.3平方米。A-1楼:数据中心及总控中心。地下二层为机电基础设施用房;地下一层为模块机房及配电用房;首层为入口大堂、办公类用房、模块机房;二层/三层为模块机房、配电用房及辅助用房;A-2\3楼:柴油发电站楼。地下一层为配电用房;首层至三层为柴油发电机房。图纸包括:设计说明,主要设备表,数据机房冷热源水路系统图,柴发楼油路系统原理图,主机房自控系统原理图,电气房间自控系统原理图,发电机房采暖系统图、通风空调设备自动控制原理图,空调水管系统图,地块空调冷源系统图,通风空调及防排烟风管系统图,机房空调通风平面图,制冷机房剖面图,制冷机房大样图,空调机房详图,柴油发电机房详图等。
冷热源:电动压缩式冷水机组,其它空调系统:全空气系统,空气-水系统采暖系统:建筑面积:249268㎡建筑高度:18m地上层数:3,3层地下层数:2,1层高度类别:低层图纸深度:施工项目地址:北京市设计时间:2015
