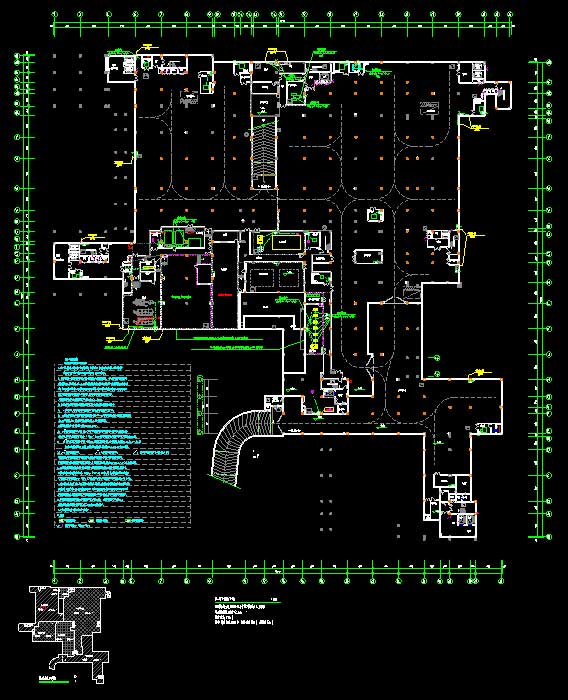

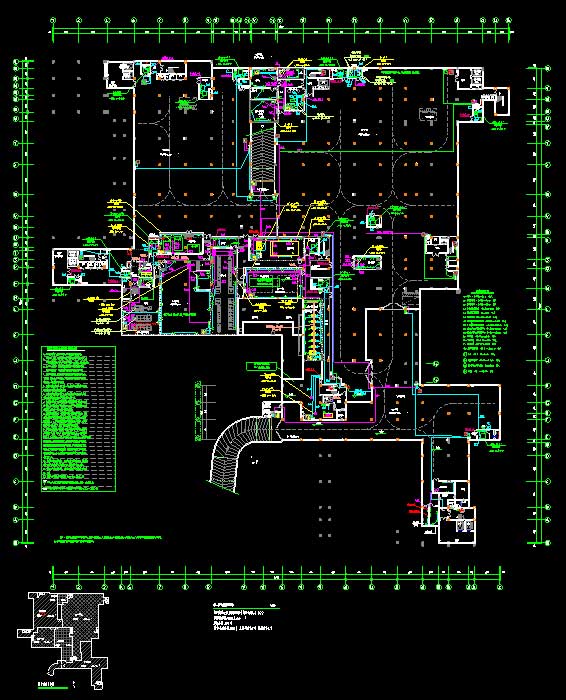

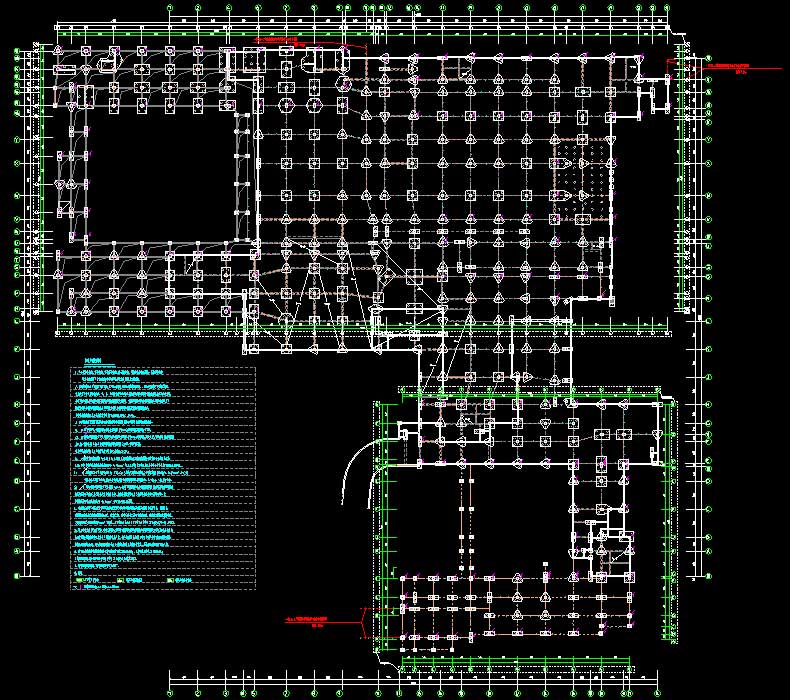

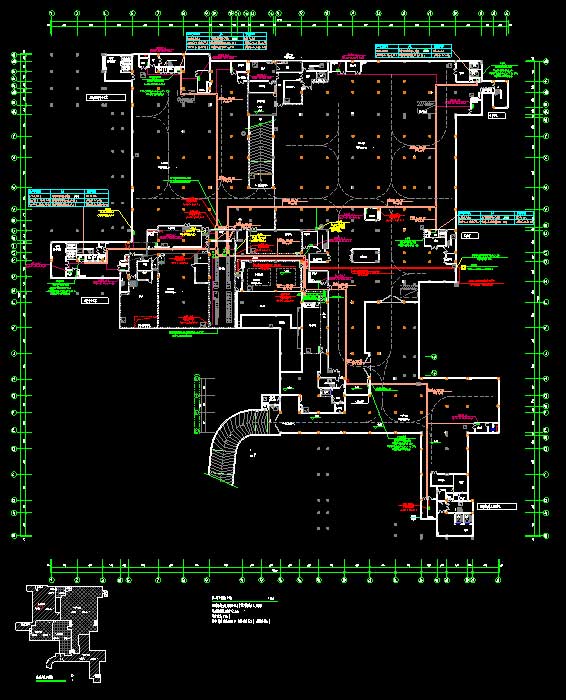

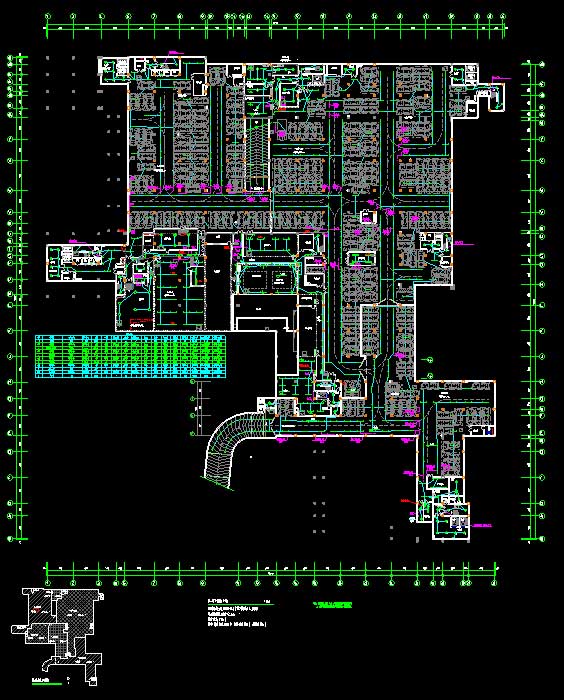

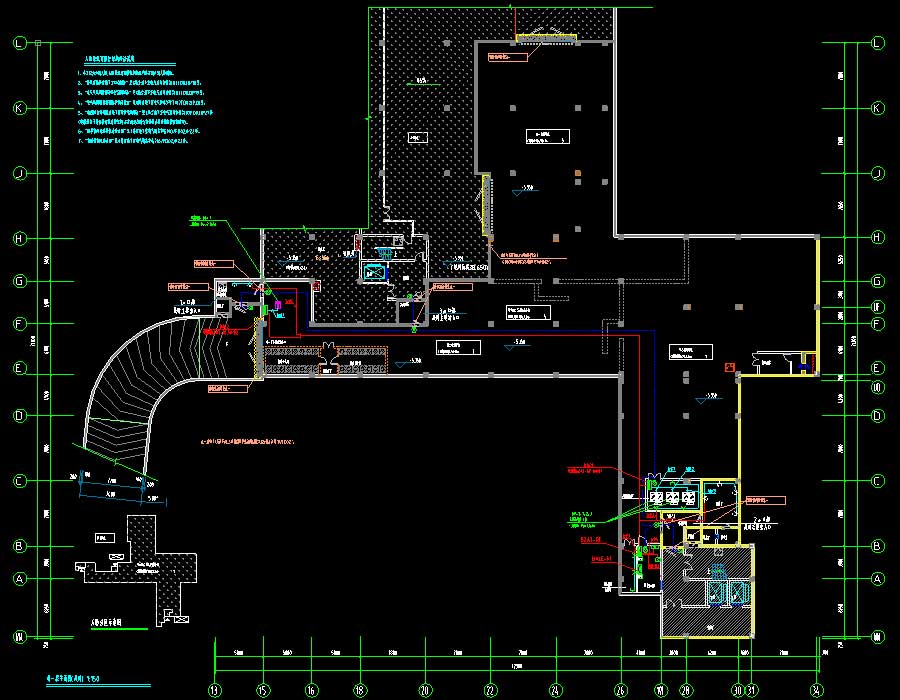

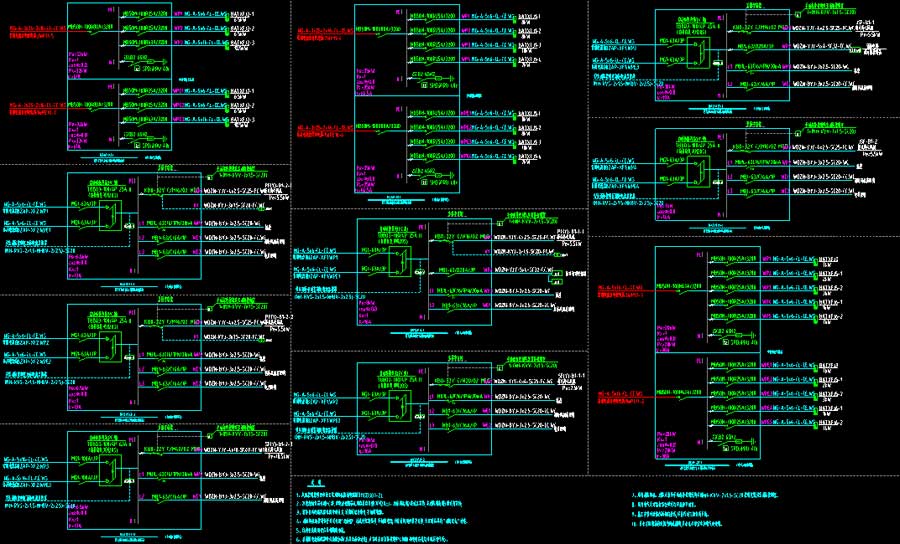

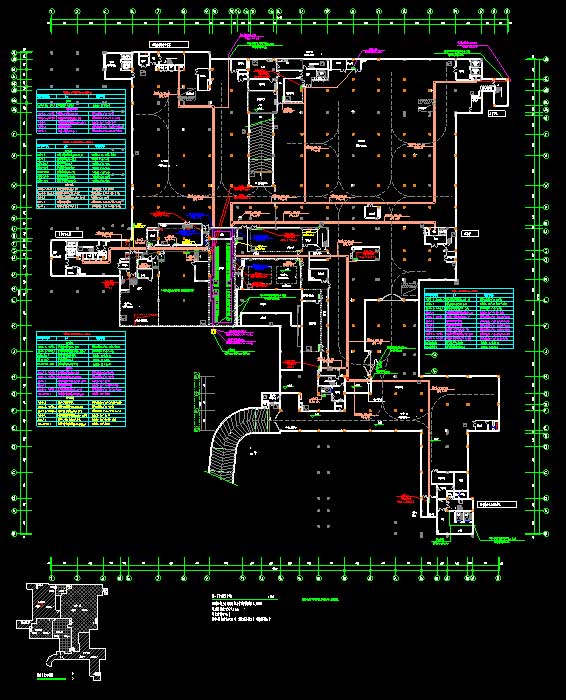

说明:该项目为某地下室电气施工图,本项目地下车库为新建工程,建筑耐久年限为50年,耐火等级为一级。地下一层布置有设备用房及地下车库,地下室总建筑面积10812.6平方米,停车215辆。建筑结构形式为钢筋混凝土剪力墙结构 ,抗震设防烈度为6度。地下室负一层设有变配电所一座,双重10kV电源自市政电网埋地引入,绿色建筑按一星设计。图纸内容含:电气说明,主要设备材料表,10kV中压配电系统图,变压器低压系统图,变配电所电气平面图,能耗监测及电力监控系统图,消防水泵低压配电系统图,配电箱系统图,地下室10kV中压及消防电力平面图,地下室非消防电力平面图,地下室配电平面图,地下室照明平面图,地下室接地平面图,地下室基础接地平面图,明管穿墙防护密闭图,密闭穿墙管详图(石棉沥青填料),电缆桥架穿墙防护图,多根电缆穿墙防护密闭图,呼唤按钮安装图,密闭或防护密闭穿墙管密闭肋详图,暗管穿墙防护密闭详图,口部照明暗管敷设示意图等等。
建筑面积:10812.6㎡地上层数:建筑高度:地下层数:1层高度类别:图纸深度:施工项目地址:湖南省设计时间:2020
