建标库图纸模型 > 电气专业 > 住宅 > 多栋中高层住宅楼电气施工图3720780507
<< 返回列表
多栋中高层住宅楼电气施工图3720780507文件大小:5.52M图纸张数:78张推荐人:红叶晚萧萧所属分类:电气专业
分 享
下  载
建筑面积:9417.69,5556.95,6538.79㎡地上层数:建筑高度:地下层数:1,2层高度类别:中高层图纸深度:施工项目地址:甘肃省设计时间:2018

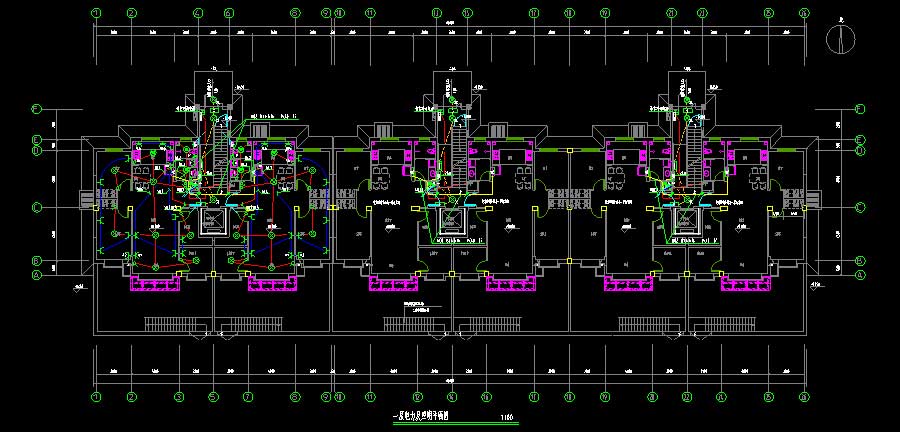

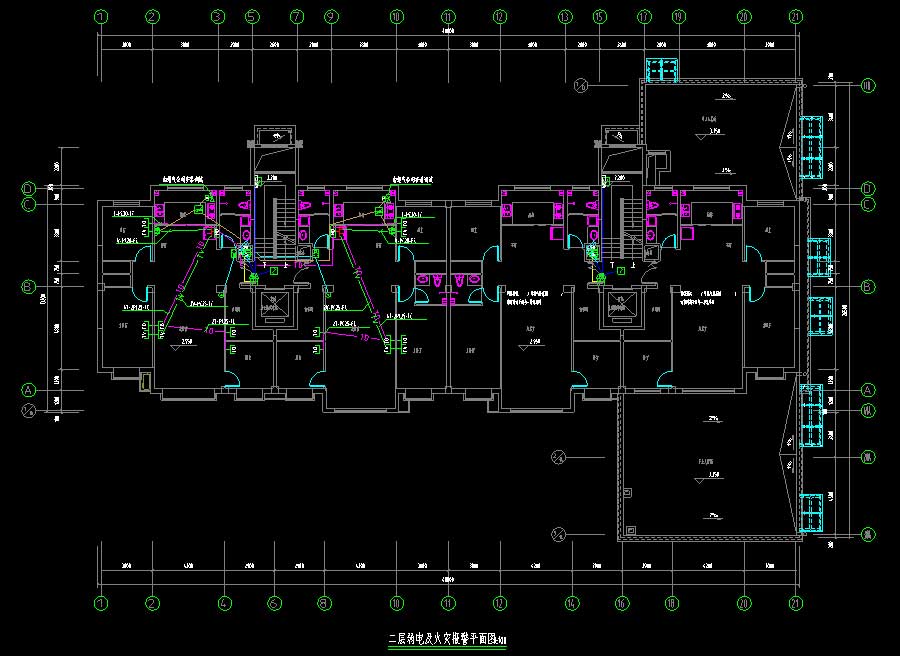

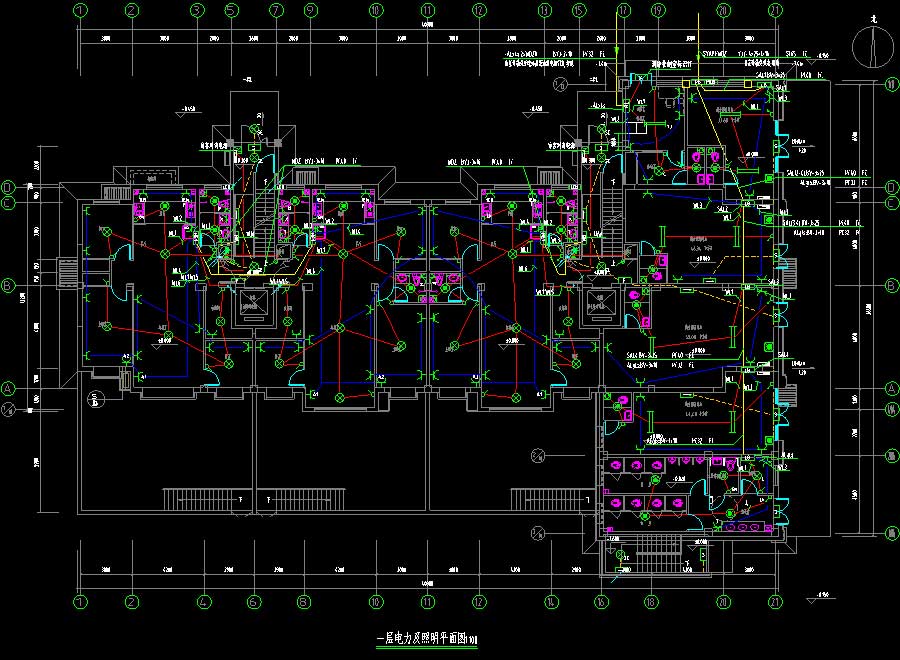

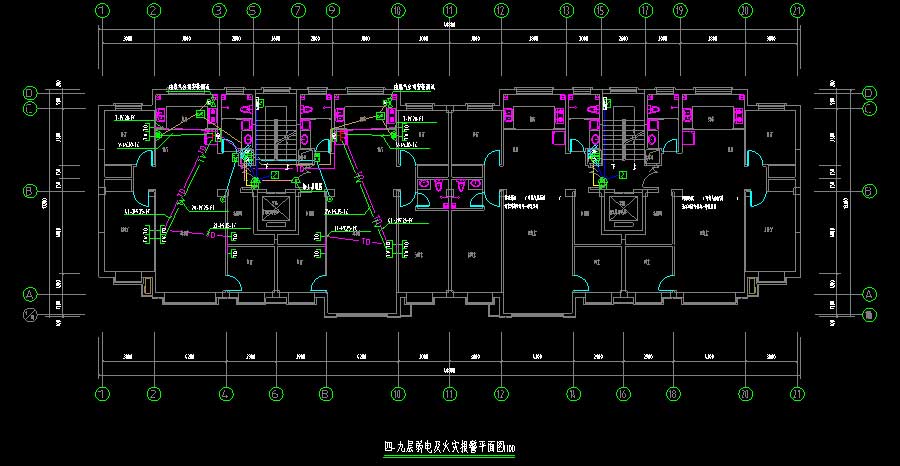

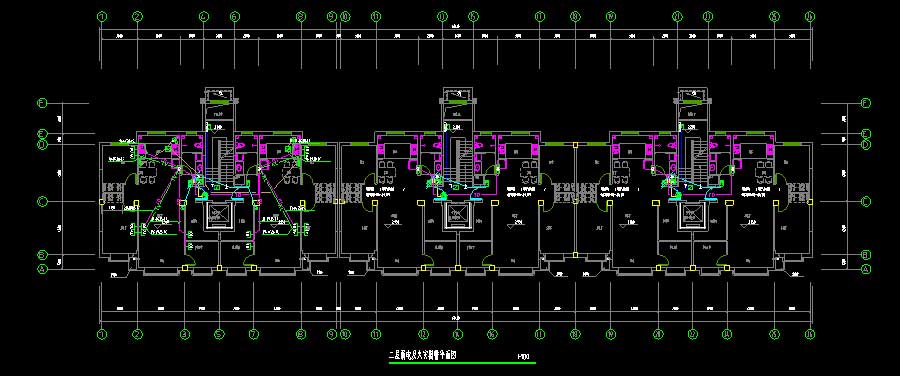

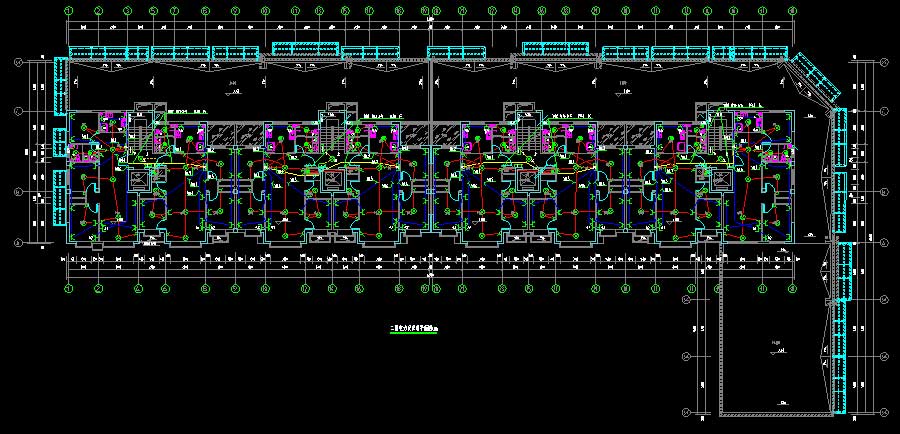

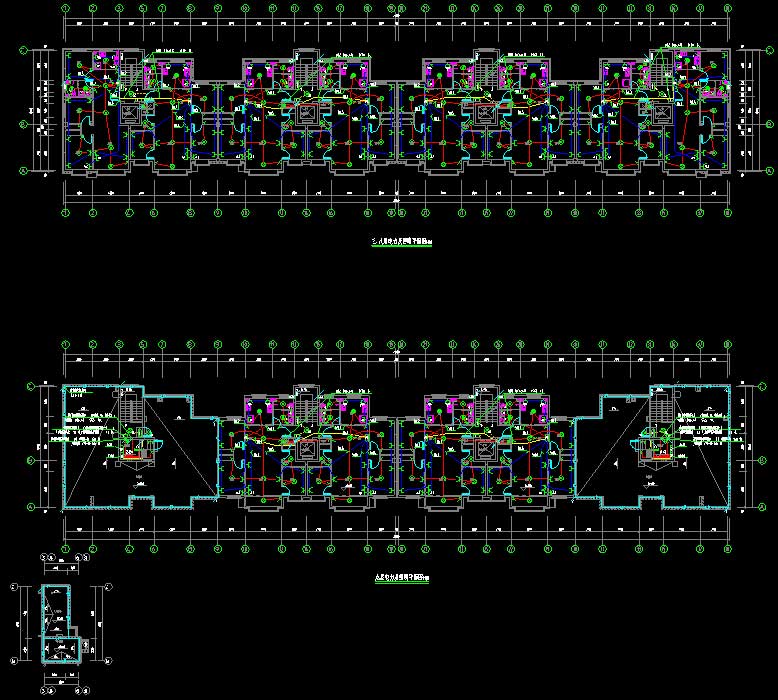

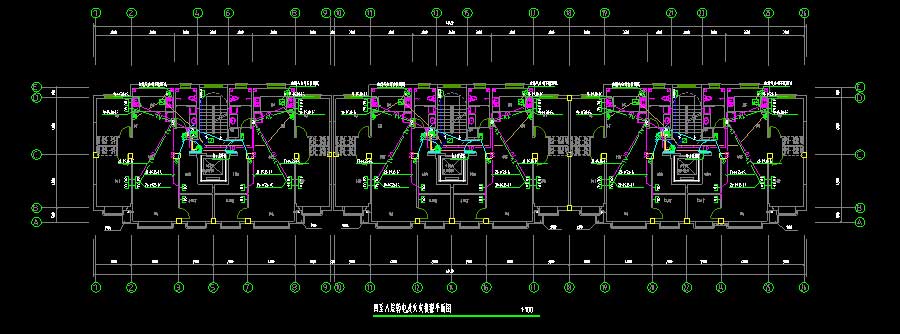

说明:该项目为某小区1、2、3#住宅楼电气施工图,包括地下车库。抗震设防烈度为7度,主要结构形式为住宅楼框架剪力墙结构,地下车库框架结构。其中,1#住宅楼为地上八层(两个单元)、九层(两个单元),总建筑面积为9417.69平方米(地上8050.05平方米,地下1367.64平方米),建筑高度23.95米及26.90米;2#住宅楼为地上九层带地下两层,总建筑面积为5556.95平方米(地上4589平方米,地下967.95平方米),建筑高度26.9米;3#住宅楼为地上八层(一个单元)、九层(两个单元)带地下一层,总建筑面积为6538.79平方米(地上5866.16平方米,地下672.63平方米),建筑高度23.8米及26.75米;车库为地下一层,建筑总面积3328.32平方米。图纸内容含:电气说明,配电干线系统图,火灾自动报警及联动控制系统,可燃气体探测报警系统图,配电箱系统图,综合布线系统图,有线电视系统图,配电箱系统图,应急照明集中电源图,家居配线箱,布线系统图,卫生间局部等电位联接系统图,可视访客对讲系统图,总等电位联结系统图,视频监控系统图,防火门监控系统图,接地平面图,电力平面图,照明平面图,动力平面图,火灾报警平面图,弱电平面图。
