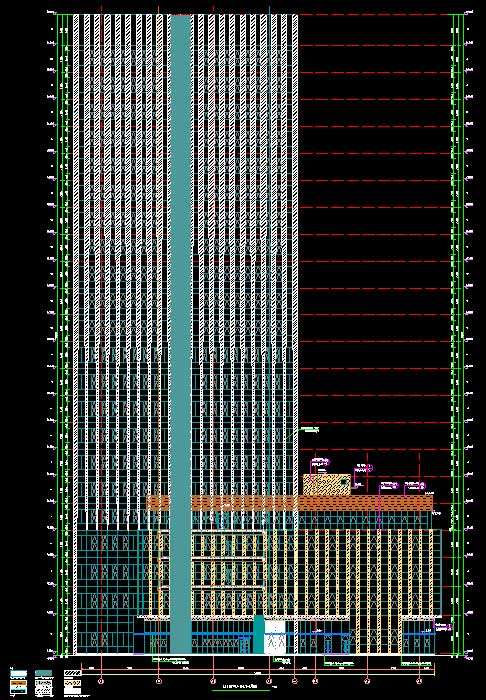

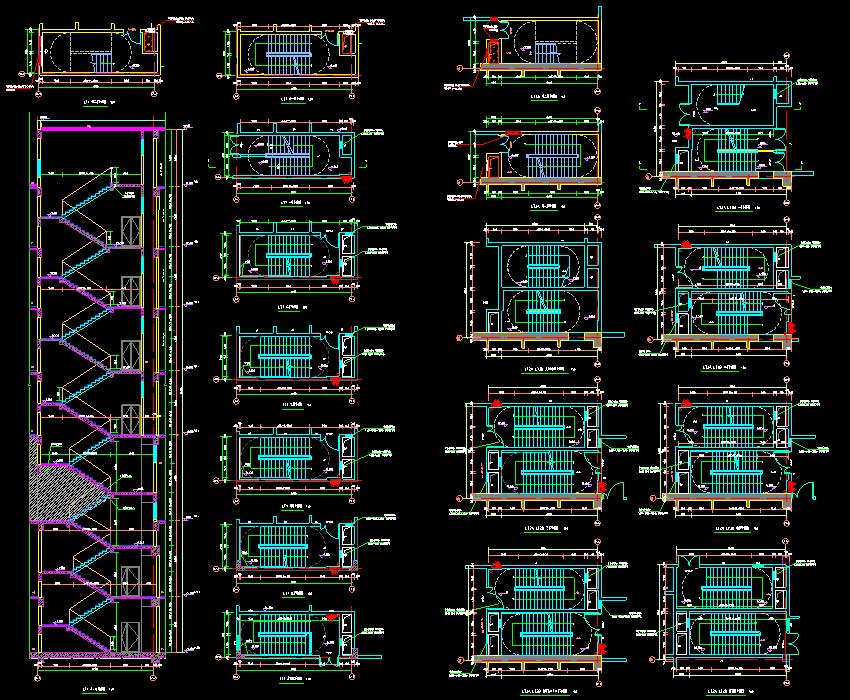

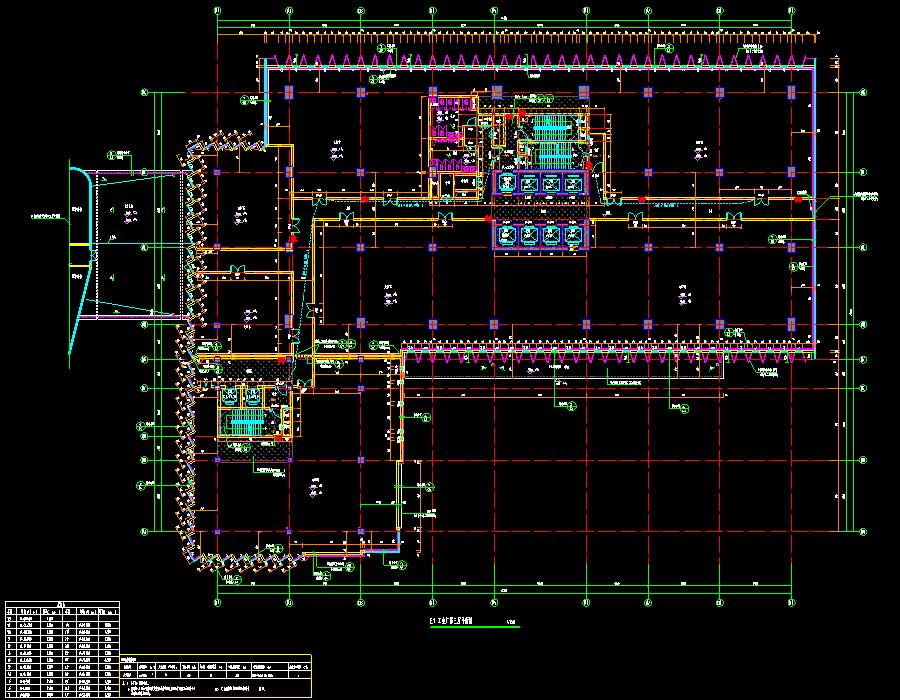

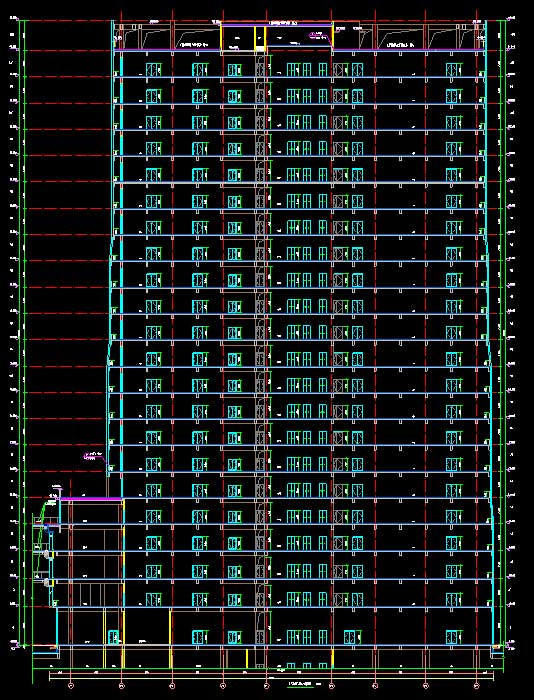

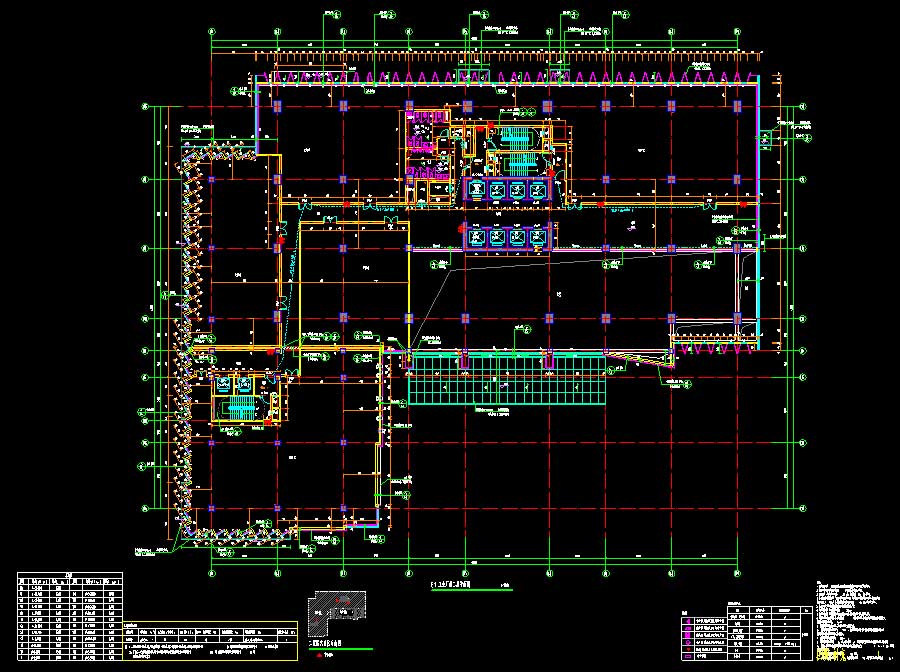

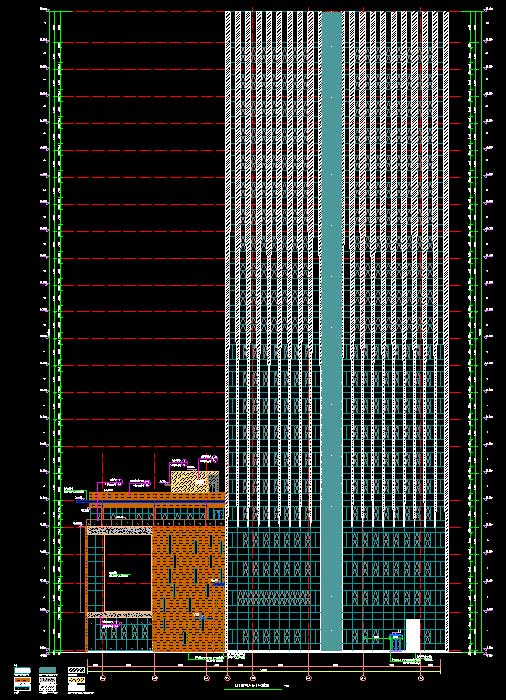

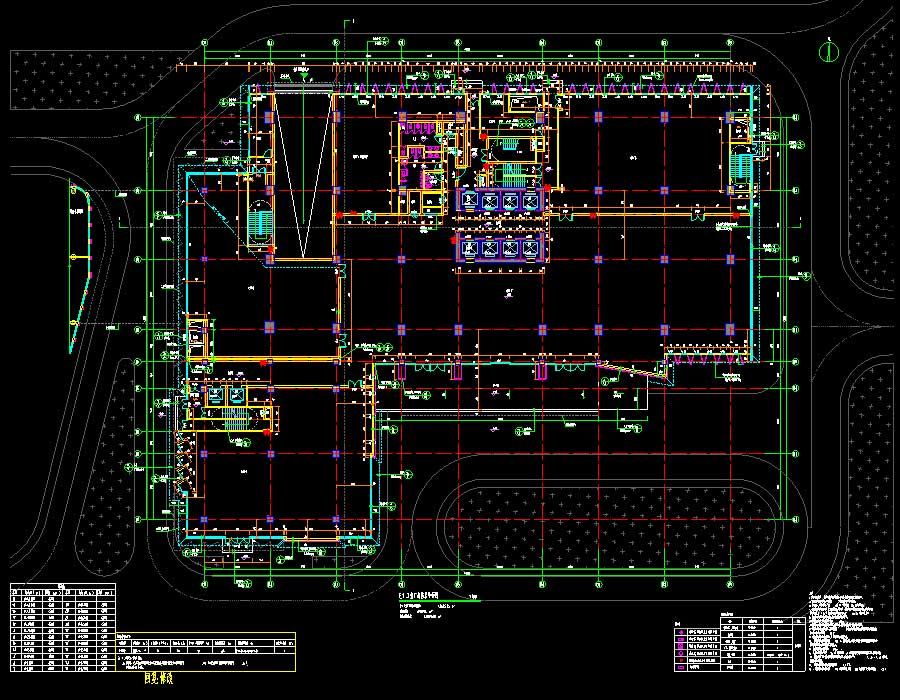

说明:该项目为某产业园项目全专业施工图(含计算书),包括D1工业用房,C7工业用房,C1~C6厂房,E1工业厂房及地下室。其中,D1工业用房,C1~C6厂房地上层数均为5层,建筑高度为22.45~23.85米,建筑面积为2432.95~11390.65平方米;C7工业用房地上层数为12层,建筑高度为53.3米,建筑面积为8448.08平方米;E1工业厂房建筑高度为95.1米,地上层数22层,建筑面积为48545.95平方米;地下室为2层,建筑面积为39190.67平方米。图纸内容含:建筑说明,平面图,立面图,剖面图,核心筒大样,卫生间大样图,门窗大样,墙身大样;结构说明,结构模板图,墙柱配筋图,梁配筋图,板配筋图,楼梯详图,节点大样;给排水说明,绿建及抗震支吊架设计说明,给排水平面图,喷淋布置平面图,给排水系统原理图,卫生间大样图;电气说明,竖向配电干线系统图,配电箱系统图,电井大样图,照明平面图,配电平面图,防雷平面图,弱电系统图,电井大样图,弱电平面图,火灾自动报警及消防联动系统图,电气火灾监控系统图,火灾自动报警及联动平面图;暖通说明,通风、防排烟平面图,空调平面图,加压送风系统图等等。专业包括建筑、结构、给排水、电气、采暖通风。
建筑面积:11390.65,8448.08,3739.66,2432.95,3739.66,48545.95㎡地上层数:5,12,5,5,5,22层建筑高度:23.85,53.3,22.45,22.45,22.45,95.1m地下层数:2层高度类别:高层图纸深度:施工项目地址:四川省设计时间:2019建筑风格:现代效果图:无
