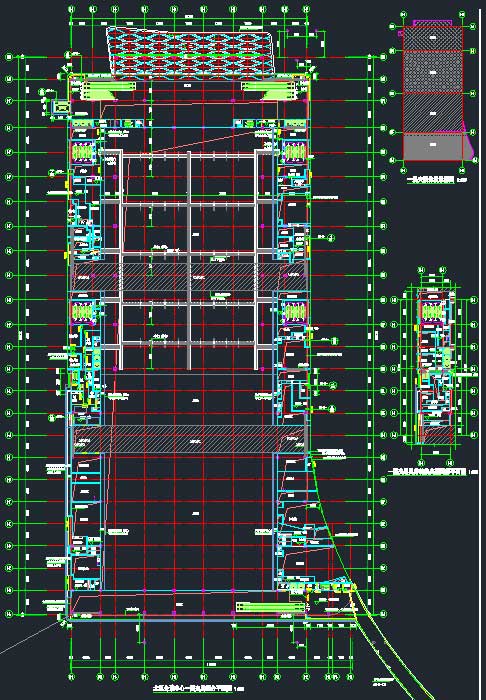

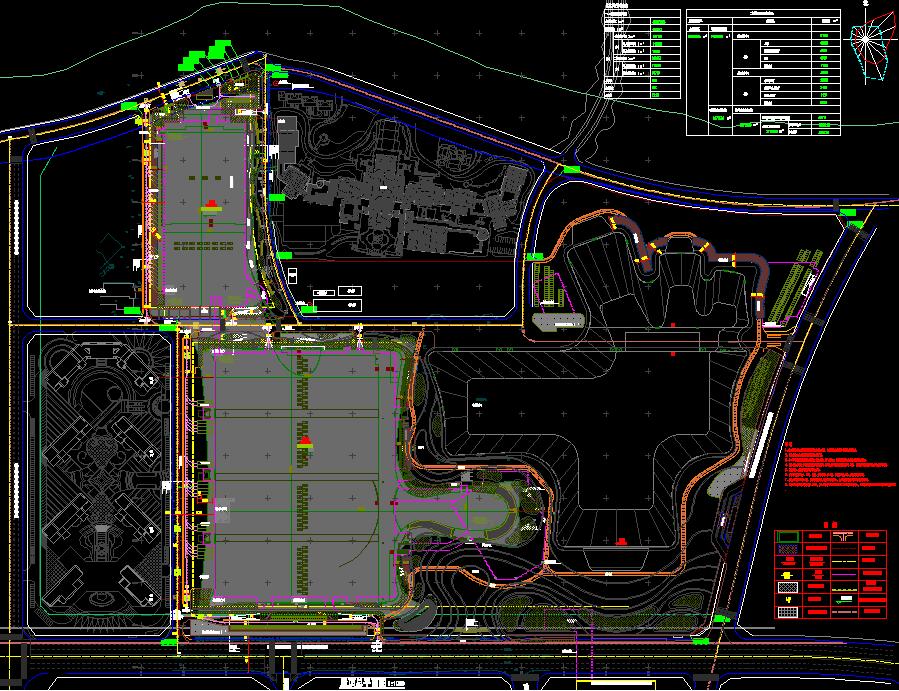

说明：某国际会展中心项目建筑、给排水、电气、暖通施工图，项目分南区会展中心及北区会议中心，通过二层连廊及地下室连廊连接。总建筑面积：198613平米，南区会展中心地上1层（含局部二层与夹层），地下1层，建筑高度32.1米，为超24米单体建筑，地上主要功能为序厅、展区及会议配套，地下功能为设备用房及停车库，地下停车位1648辆（其中254辆充电车位，17辆无障碍车位）地上停车位89辆。北区会议中心地上2层（不含夹层），地下1层，建筑高度42.5米，为高层建筑，首层为会展，二层为会议空间，功能为厢房、车库及设备用房，地下停车位387辆（其中70辆充电车位，5辆无障碍车位），地上停车15辆。图纸内容含建筑设计说明、节能，绿建说明、总平面及竖向图、室外管线综合图、消防水泵房消防水池大样、制冷机房大样、配电室大样、地下室风井转换夹层大样及节点详图、地上各层平面图、立剖面图、楼梯扶梯详图、无障碍坡道详图、卫生间详图、墙身大样、门窗表及大样等以及建筑节能和结构说明、给排水说明、屋面虹吸雨水设计说明、雨水处理工艺流程图、消防炮，压力排水系统图、给水，消火栓，自动喷水系统图、七氟丙烷气体灭火系统说明、污废水，冷凝水，重力排水雨水系统图、屋面虹吸雨水系统图、给排水，消防，自动喷水平面图、雨水回收机房给排水平，剖面及大样图、卫生间给排水大样图、室外给排水说明及室外给水，污水，雨水总平面图和电气说明、配电箱控制原理图、电气系统抗震支吊架大样图、展位箱、管沟大样、10KV中压系统图、低压配电系统图、电力监控系统图、配电室监控系统图、变配电房，柴油发电机房平面布置图及接地平面图、电气设备房剖面图、竖向系统图、配电箱系统图、集中控制型应急疏散指示系统图、照明智能控制系统图、电力，照明，接地，屋顶防雷，电缆沟接地平面图、室外电气总平面图、弱电分段平面图、消防控制室风络结构图、火灾自动报警及消防联系系统图及平面图、自动跟踪定位射流灭火系统原理图、背景音乐及应急广播，气动窗联动，消防设备电源监控，漏电火灾监控，防火门监控系统图、余压原理图等和暖通说明、排烟系统原理图、暖通控制，空调供热系统原理图、空调未端接管大样图、室内水管，风管安装详图、制冷机房平剖面图、风冷热泵平面图、气动窗安装大样、冷却塔平剖面图、室外冷水管道总平面、空调，通风，防排烟平面图、空调水管，送风，回风平面图、空调机房大样图等。
