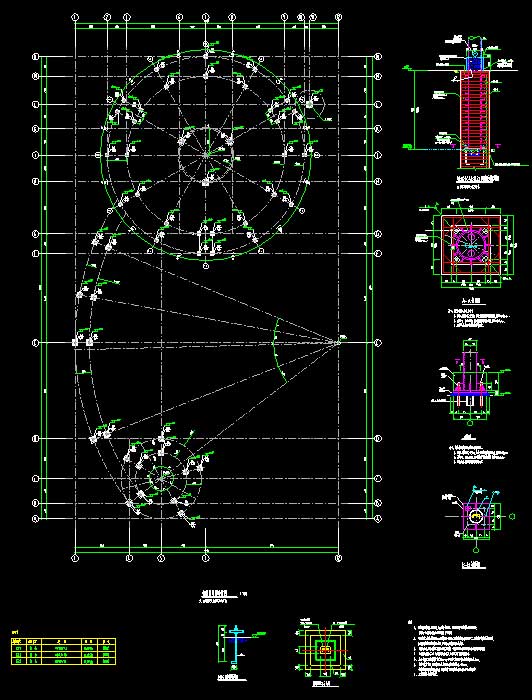

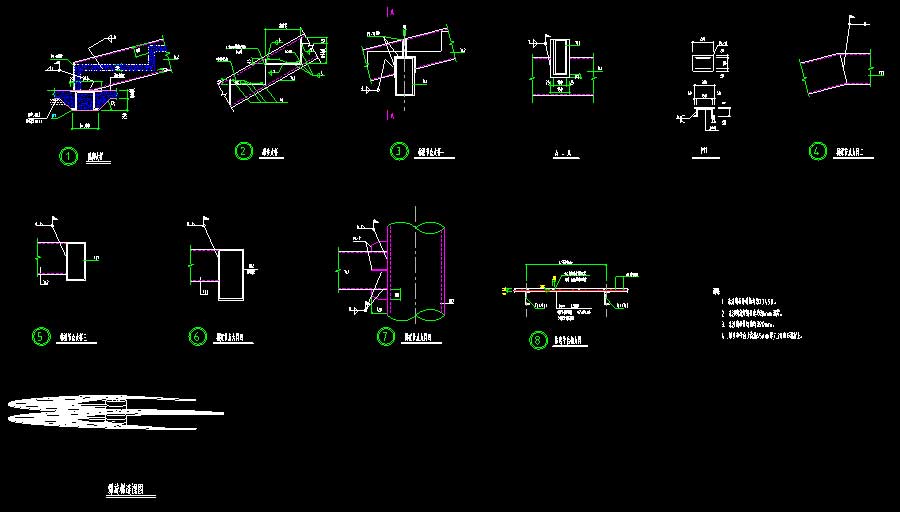

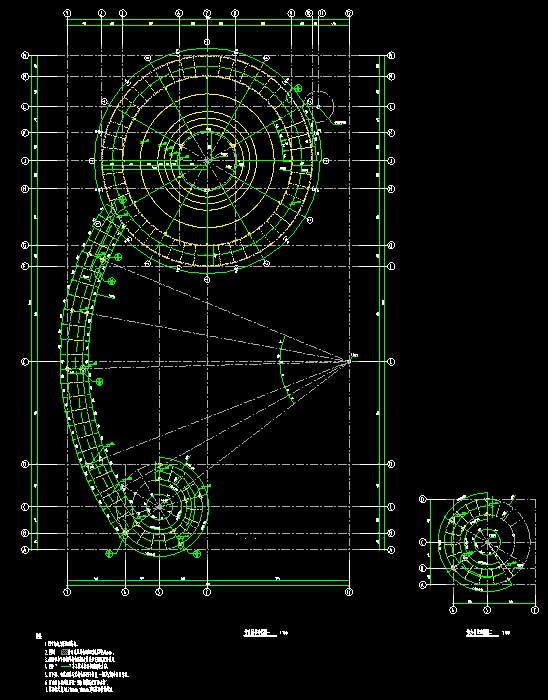

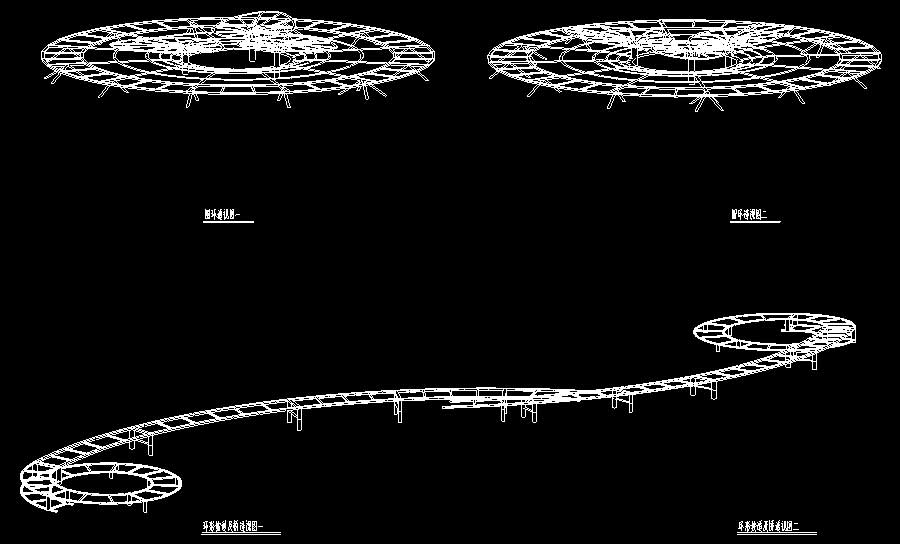

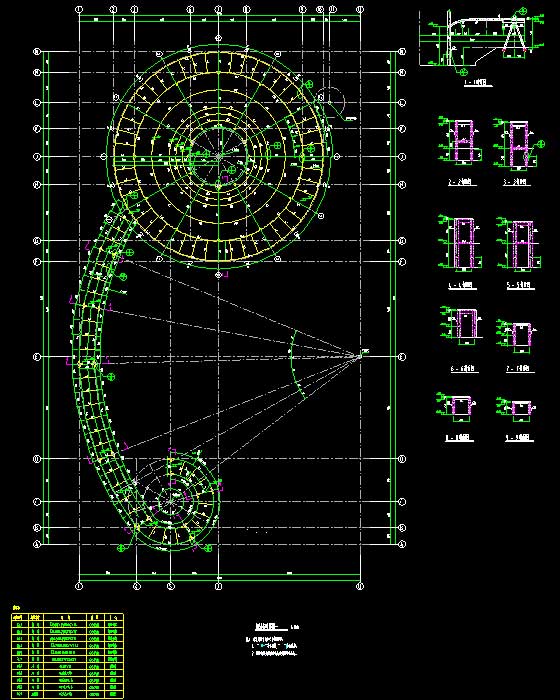

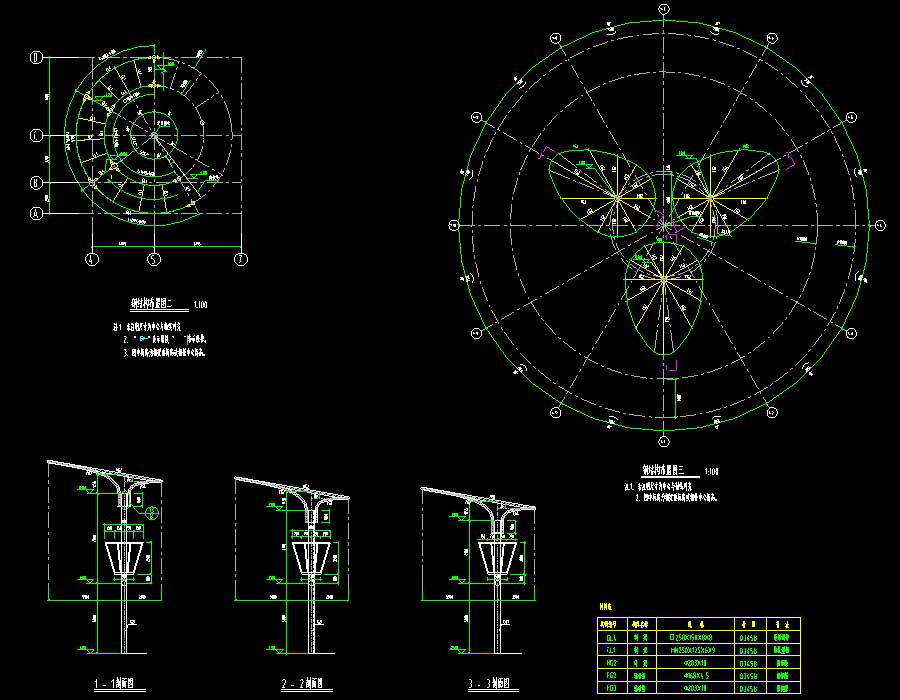

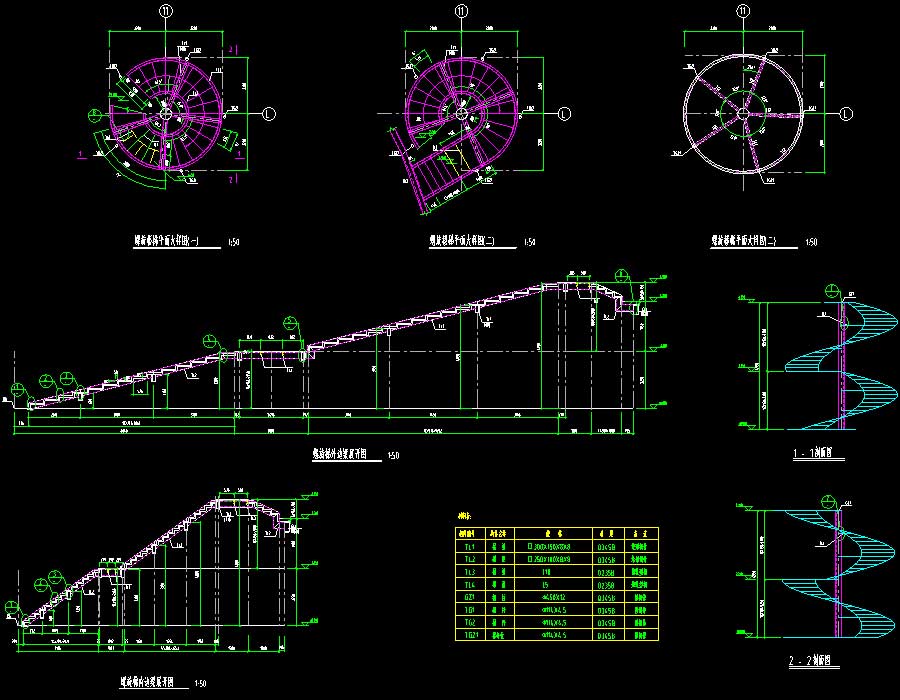

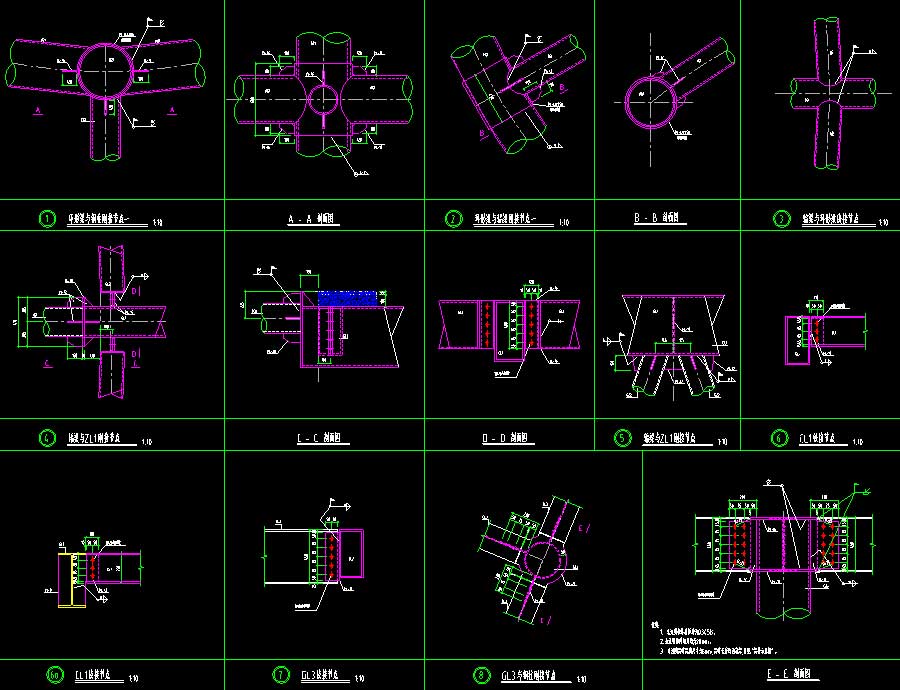

说明:该项目为某室外娱乐设施钢结构施工图,建筑结构安全等级为二级,结构重要性系数为1.0,建筑抗震设防类别为乙类,设计使用年限为50年。本工程建筑抗震设防类别为乙类,抗震设防烈度8度,设计基本地震加速度值0.30g,设计地震分组为第三组。建筑场地类别为Ⅱ类,场地特征周期为0.45s。图纸内容含:钢结构设计说明,焊接详图,钢柱及柱脚布置图,钢结构布置图,结构透视图,节点详图,组合楼板布置图,组合钢筋桁架楼板大样,螺旋楼梯大样图,螺旋楼梯节点大样图。
结构类型:钢结构基础类型:抗震烈度:8度抗震风压:雪压:建筑面积:建筑高度:地上层数:地下层数:高度类别:图纸深度:施工项目地址:云南省设计时间:2019
