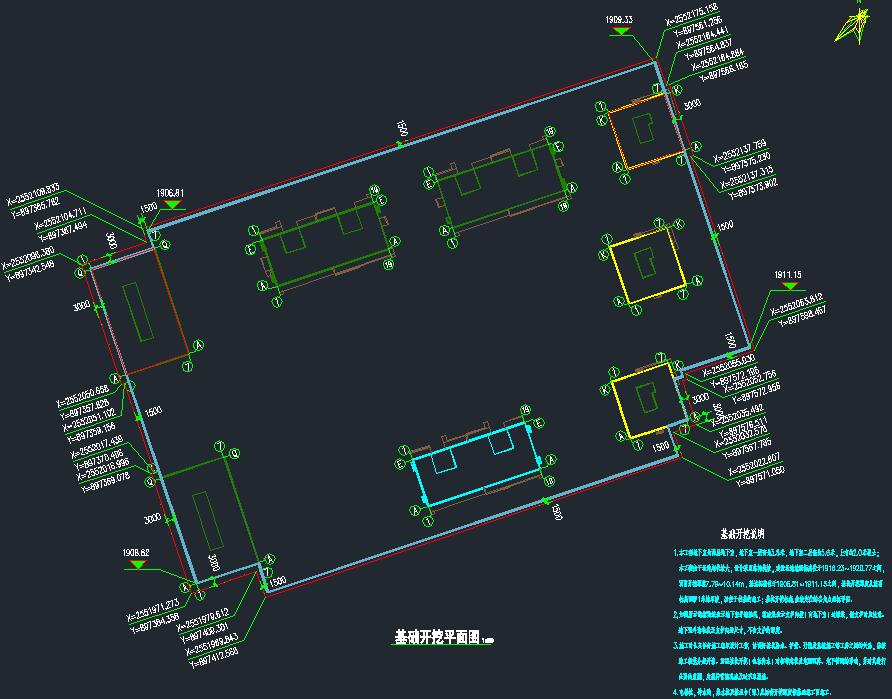

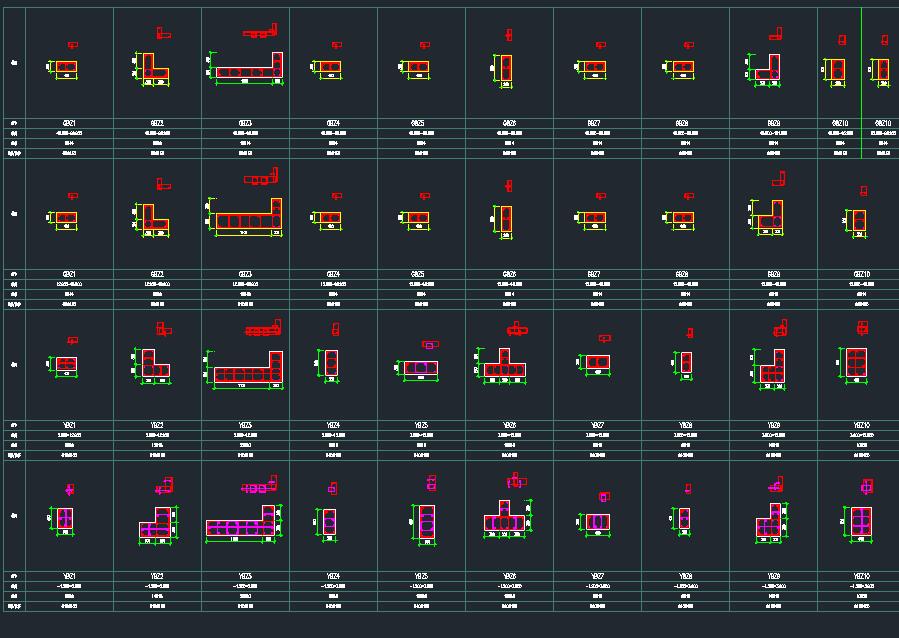

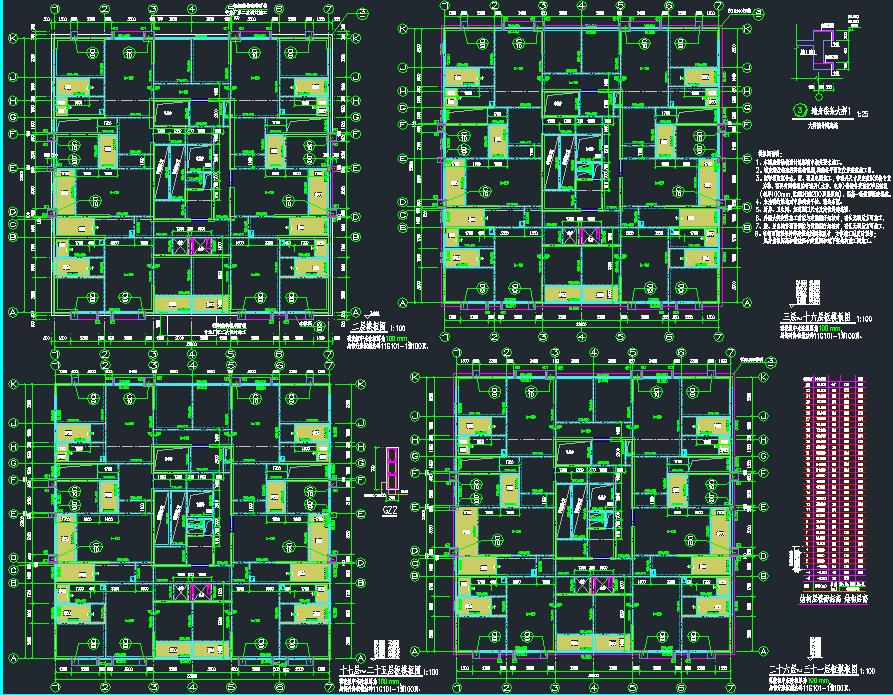

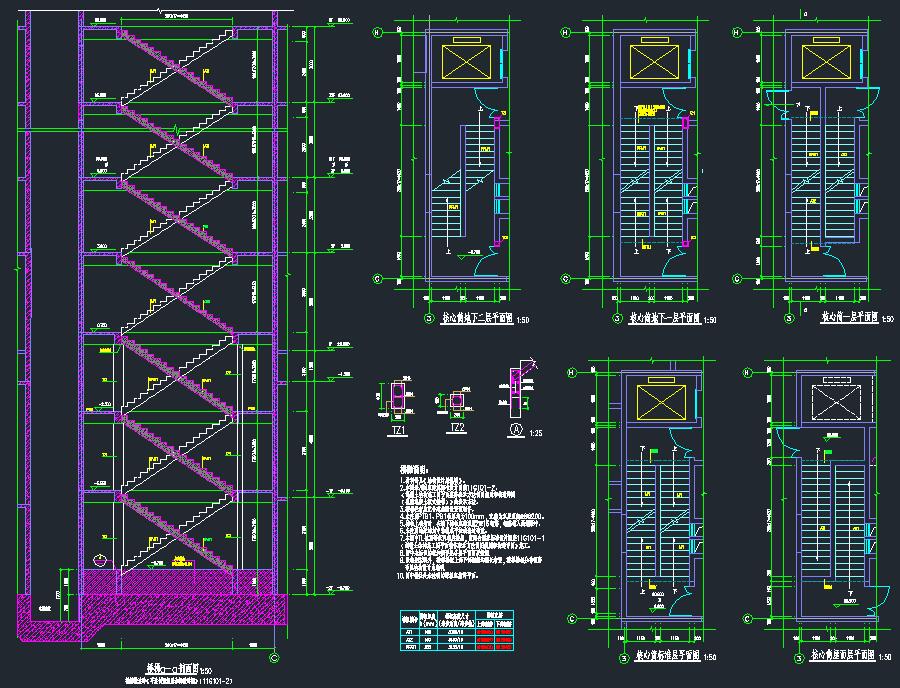

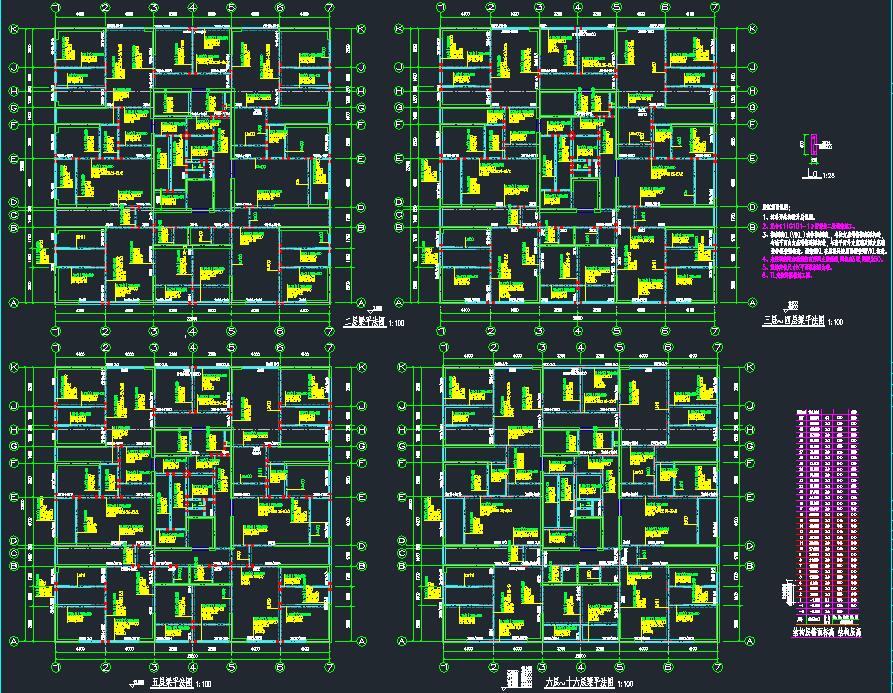

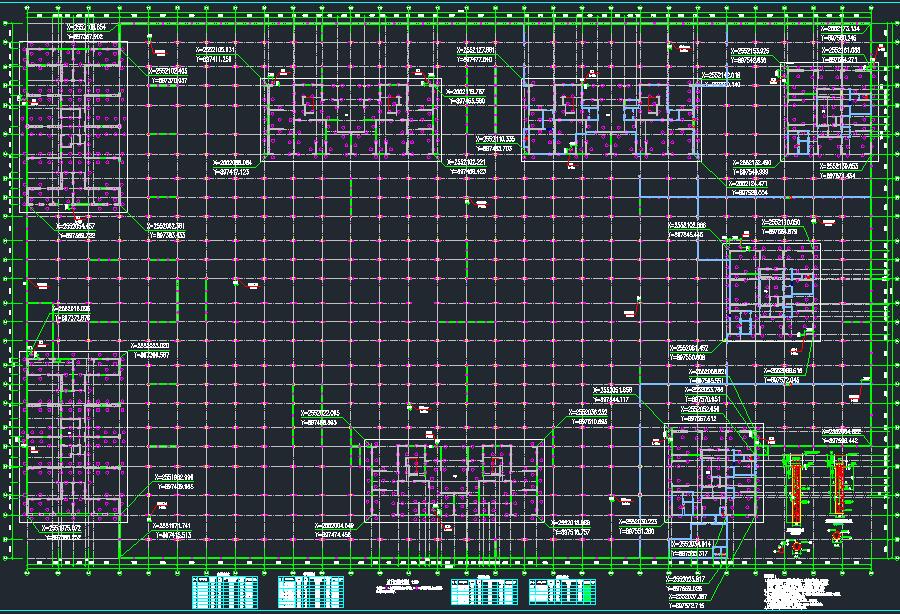

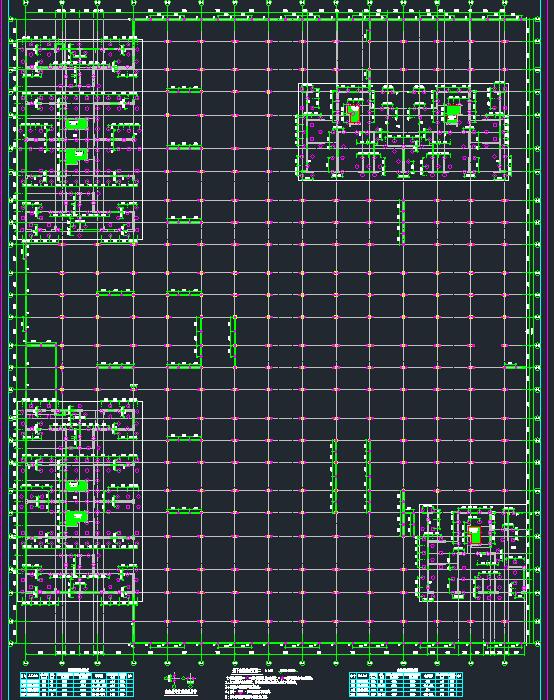

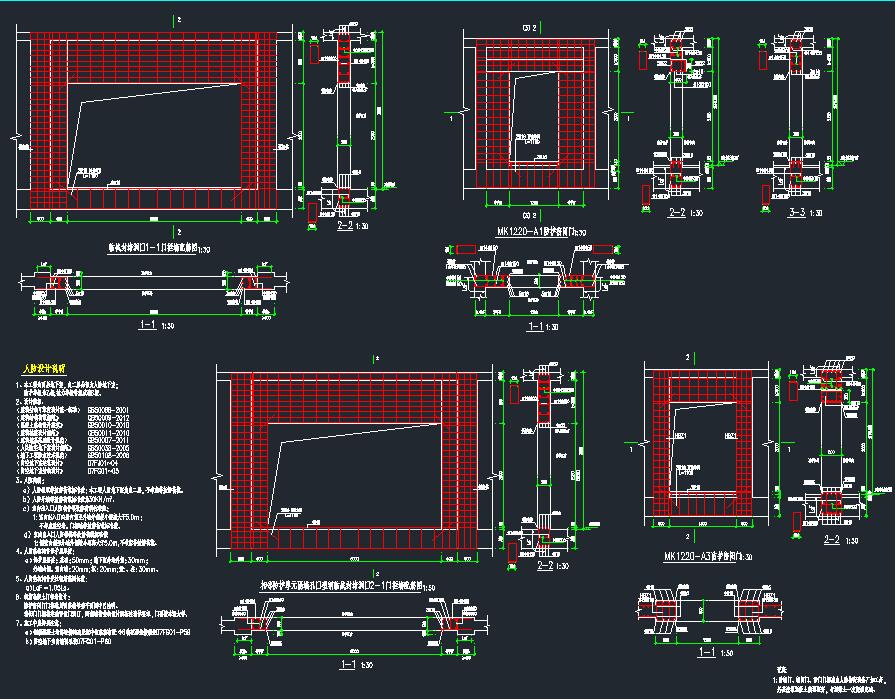

说明:某失地农民安置房工程—A7地块-18栋(B户型)剪力墙结构施工图(含地下室及人防),建筑长为22.6m,宽为22.6m,总高度为96.9m。地上32层,地下2层,主要功能地上为商业、住宅,地下为车库和设备用房,地上结构体系采用剪力墙结构施工图,地下室采用现浇钢筋混凝土全封闭式结构体系,基础采用桩基础 防水筏板。图纸内容含结构总说明、墙柱平面图、剪力墙身表、剪力墙梁表、边缘构件表、模板图、板模板图、屋顶构架布置图、大样、板配筋图、梁平法图、楼梯施工图以及地下室说明、要下室人防大样、楼梯大样、坡道大样、剪力墙(柱)平法施工图、剪力墙暗柱表、桩及基础设计说明、地下室桩位布置图、底板布置图、墙,柱布置图、结构布置图、地下室梁平法图及顶板配筋图、地块试桩图、地块开挖图等。
结构类型:剪力墙基础类型:筏基,桩基抗震烈度:8度抗震风压:0.30kN/㎡雪压:0.30kN/㎡建筑面积:建筑高度:96.9m地上层数:32层地下层数:2层高度类别:高层图纸深度:施工项目地址:云南省设计时间:2016
