某会所游泳池项目施工图3720360416文件大小:40.18M图纸张数:36张推荐人:18671727966所属分类:给水排水
分 享
下  载
消防设计:生活供水设计:排水设计 :生产供水设计:排水技术:供水分区 :供水方式 :供水体制:室外消火栓水量:室外消火栓水量:建筑面积:建筑高度:地上层数:地下层数:高度类别:图纸深度:施工项目地址:湖北省设计时间:2020

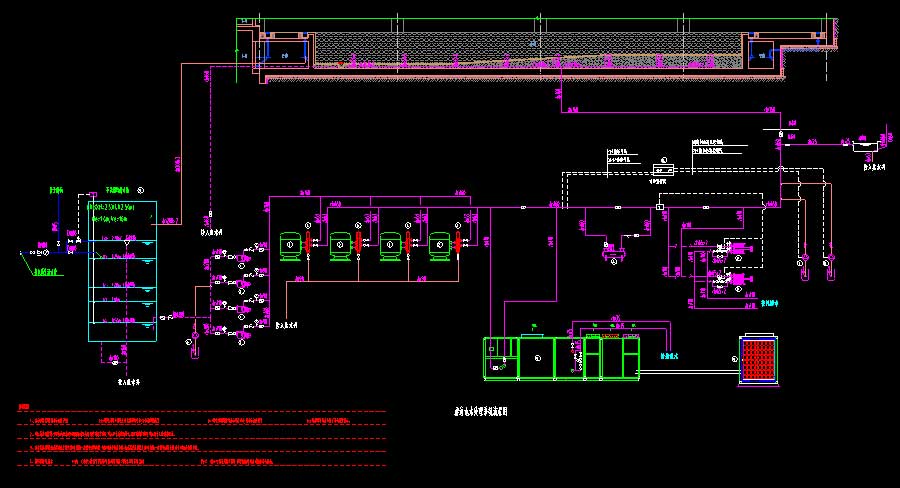

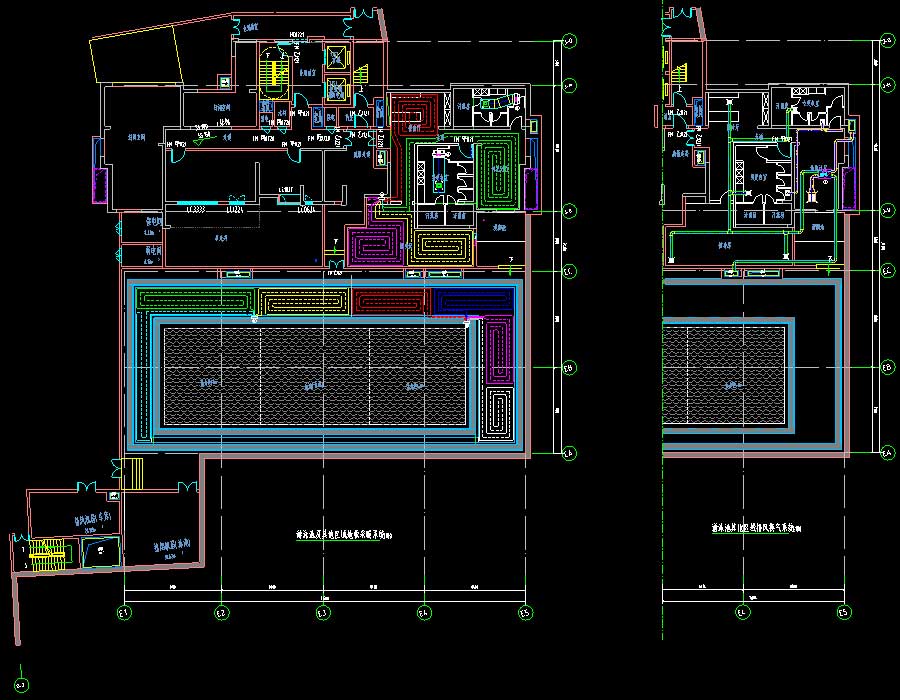

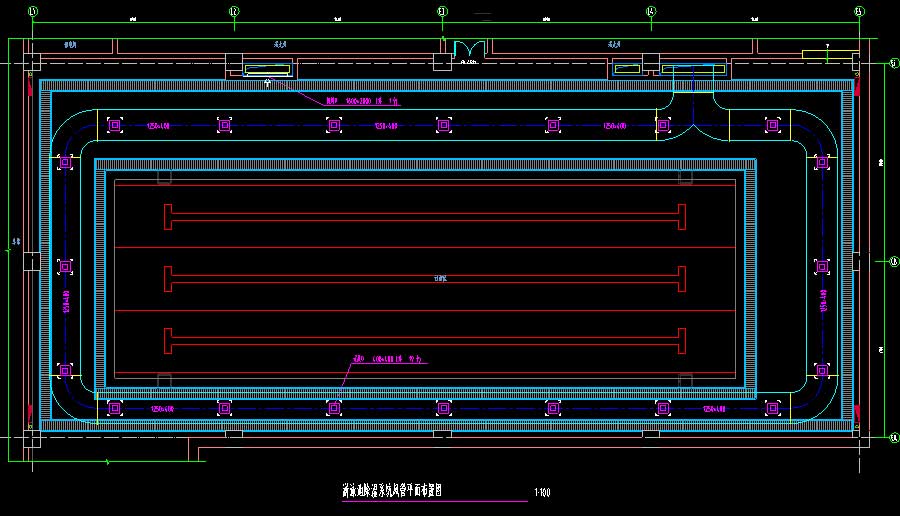

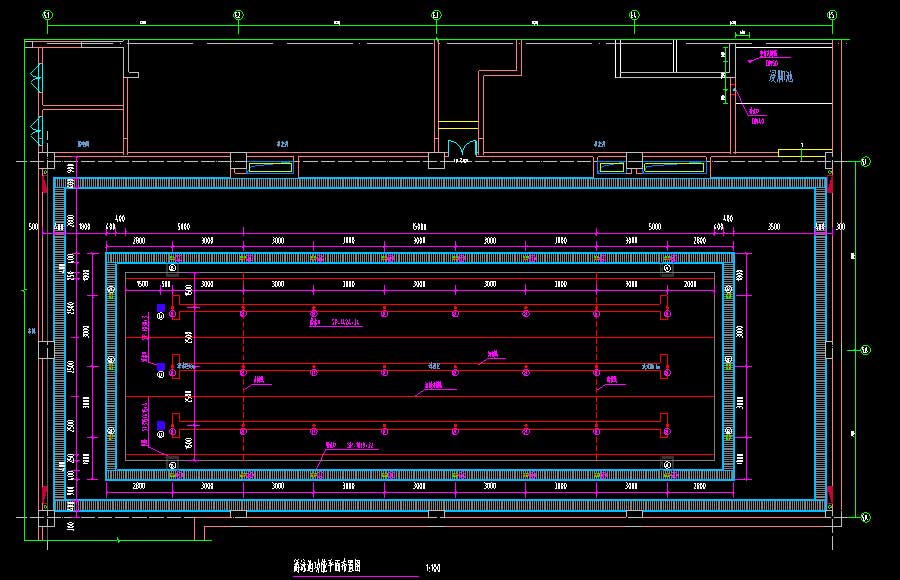

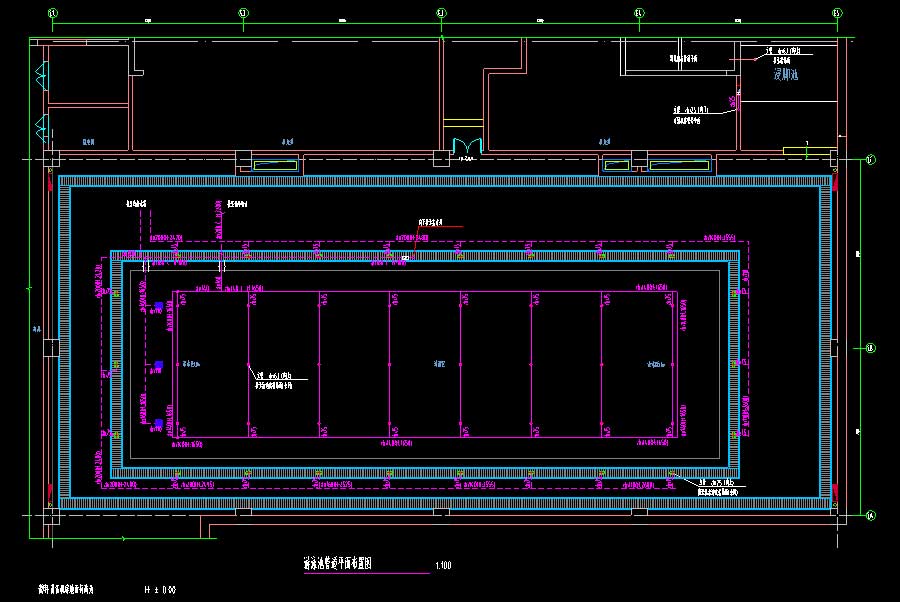

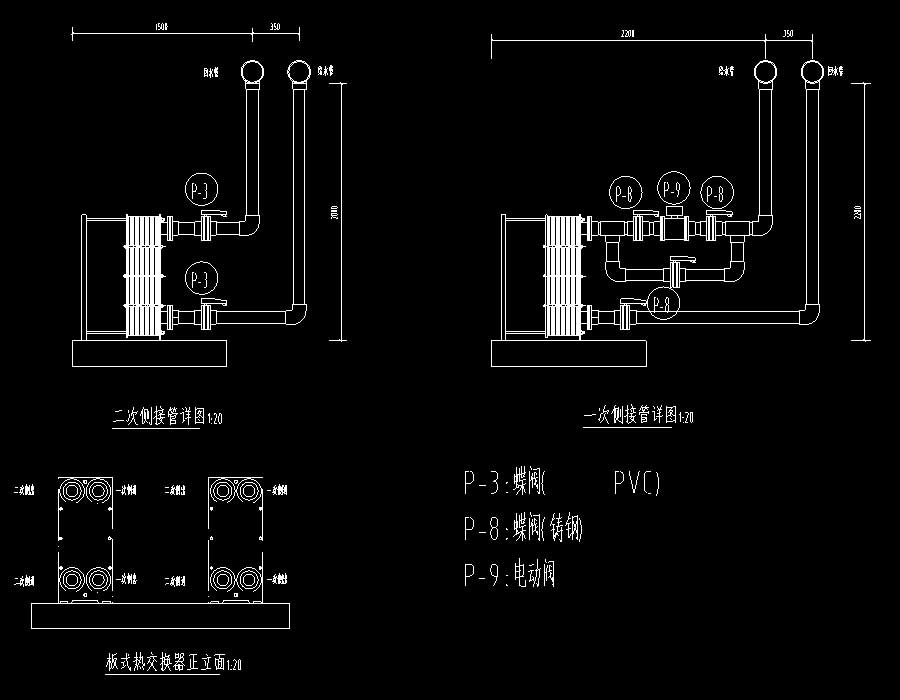

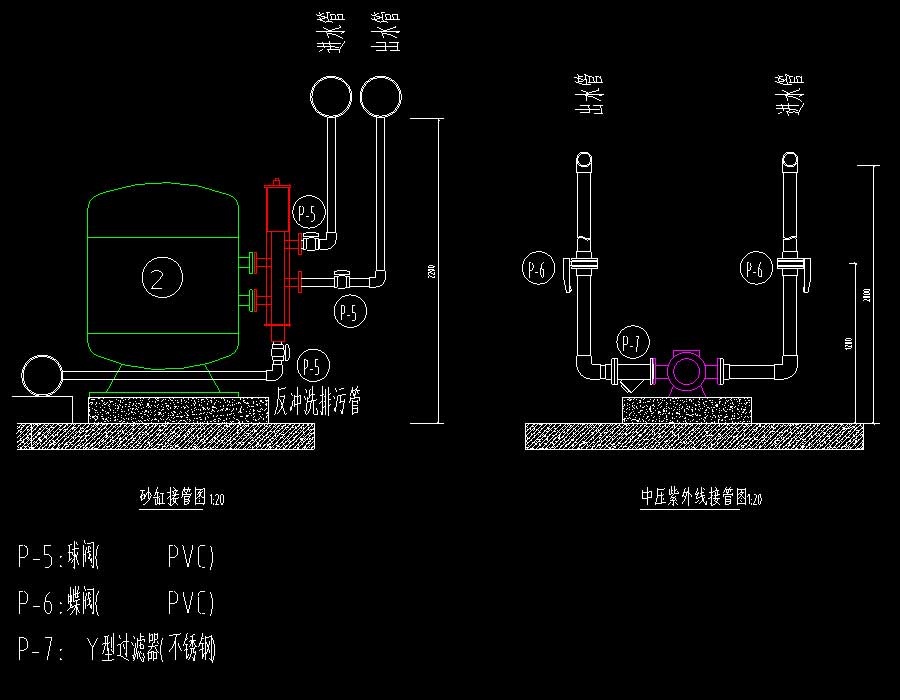

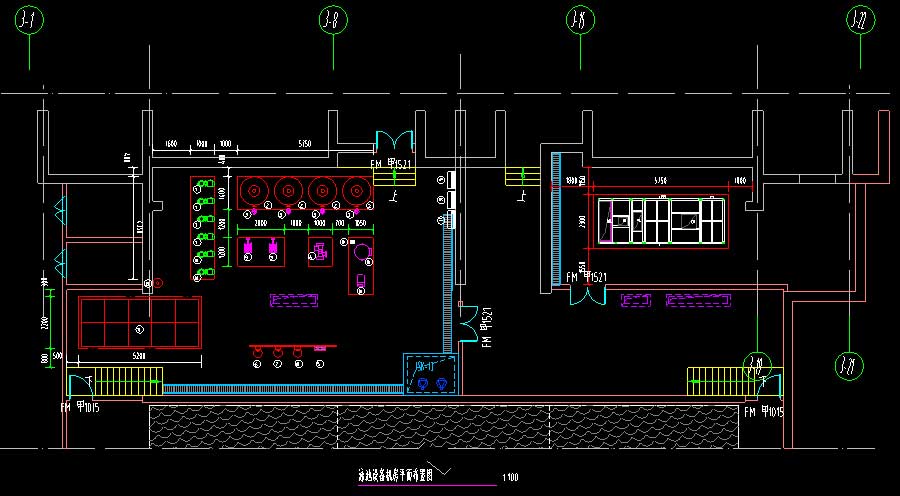

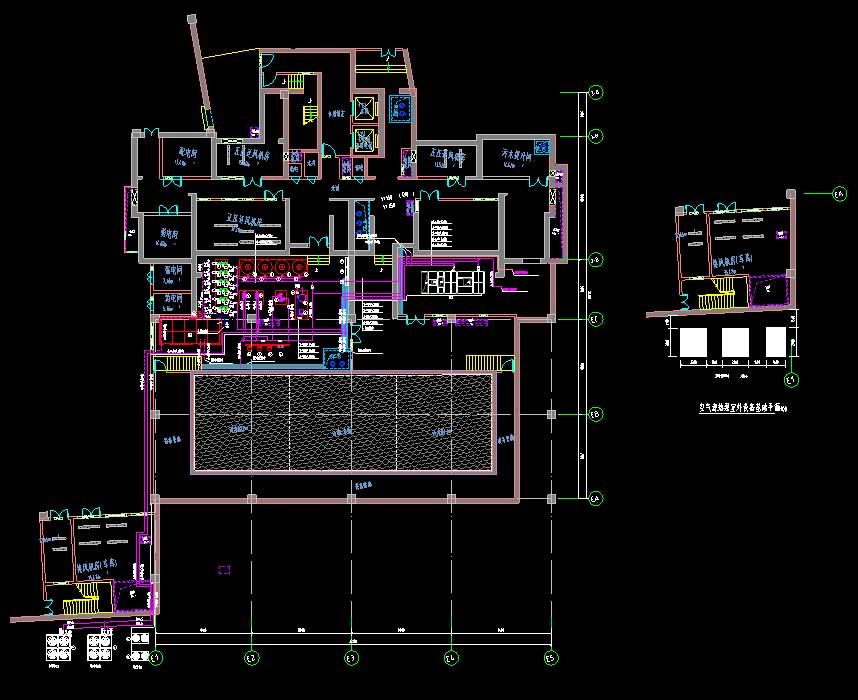

说明:该项目为某会所游泳池项目施工图,本项目为一座小标游泳池及蒸房组成,泳池区域为510平方米,水面积为200平方米;泳池长度为25米,宽度为8米,浅水区深度为1.3米,深水1.8米。本项目游泳池池、蒸房设置于地下一层,水处理、除湿设备机房设置于地下二层,除湿室外机及泳池专用空气源设置于室外地面。设计内容:恒温恒湿游泳池池水循环、过滤、消毒、加热系统;泳池空气除湿空调+地板采暖系统;生活热水系统;设备控制系统及干湿蒸房。图纸内容含:游泳池设计说明,施工安装说明,游泳池水处理系统流程图,空气源加热系统流程图,游泳池功能平面布置图,游泳池管道平面布置图,泳池设备机房平面图,泳池设备机房管道平面图,泳池机房设备基础平面布置图,水泵接管详图,砂缸、紫外线接管详图,板式热交换器接管详图,均衡水箱接口定位图,池底给水口剖面图,池底泄水口剖面图,溢流回水口做法,游泳池扶梯做法,游泳池除湿系统流程图,除湿设备机房风管平面布置图,游泳池除湿系统风管平面布置图,三集一体除湿热泵接管及送、回风口安装大样,游泳池及其他区域地板采暖,热媒水管道平面布置图,地板采暖系统地面构造详图,分、集水器安装示意图,淋浴加热系统流程图,游泳池电气控制流程图,游泳池设备机房电气平面,湿蒸房系统工艺流程图,干蒸房系统工艺流程图,男女宾蒸房平面布置图,蒸房地面要求及说明。
