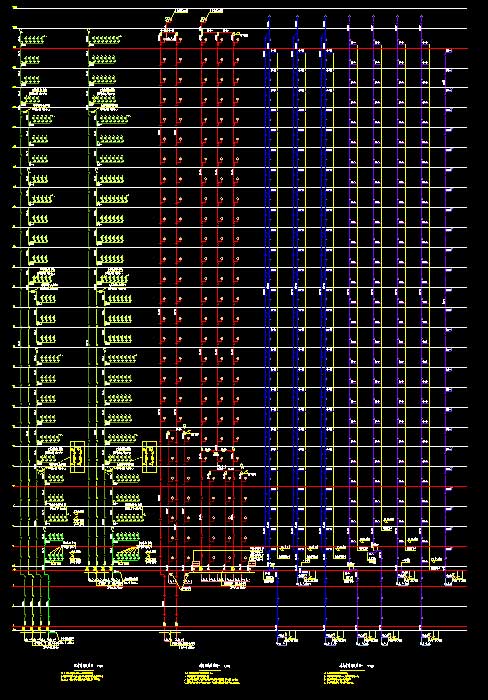

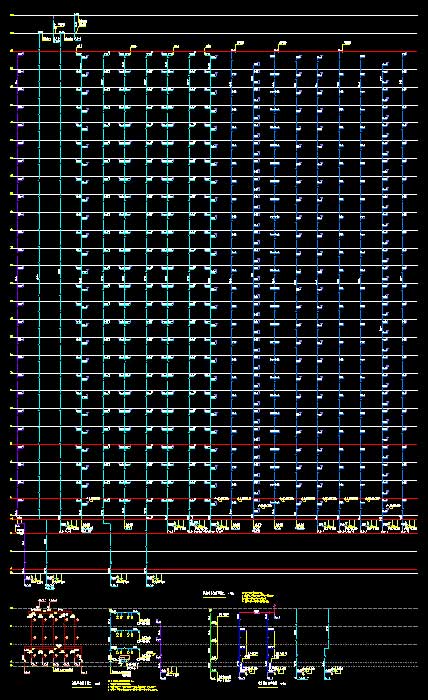

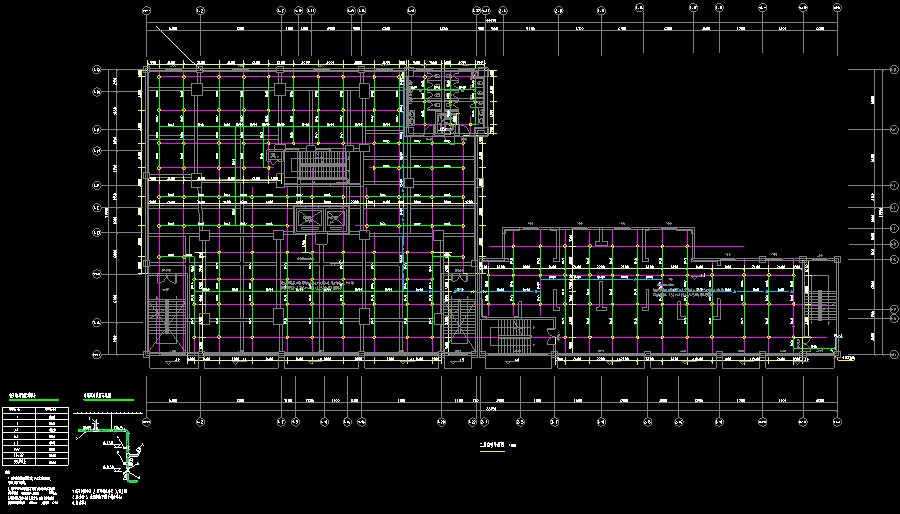

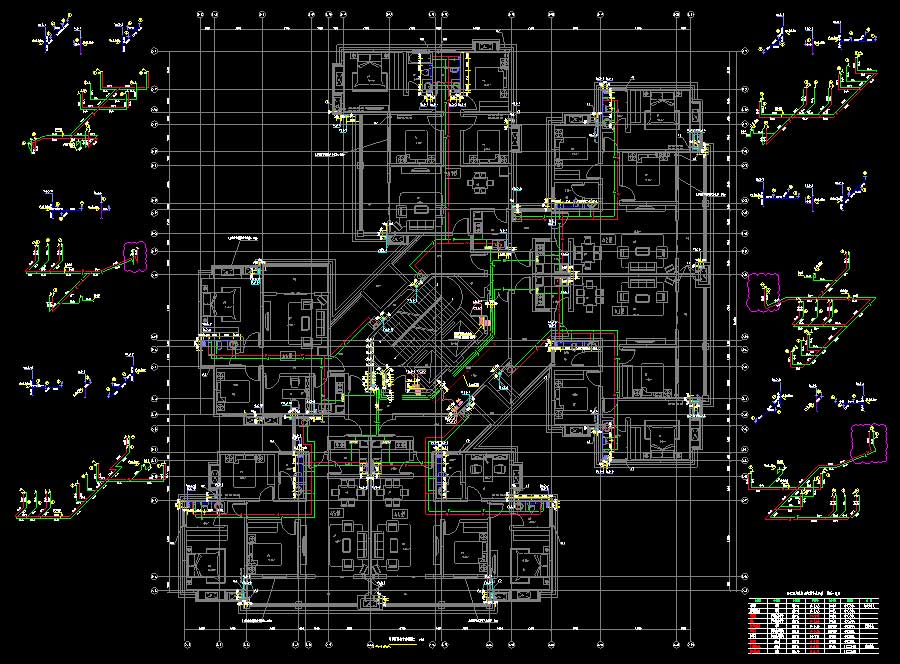

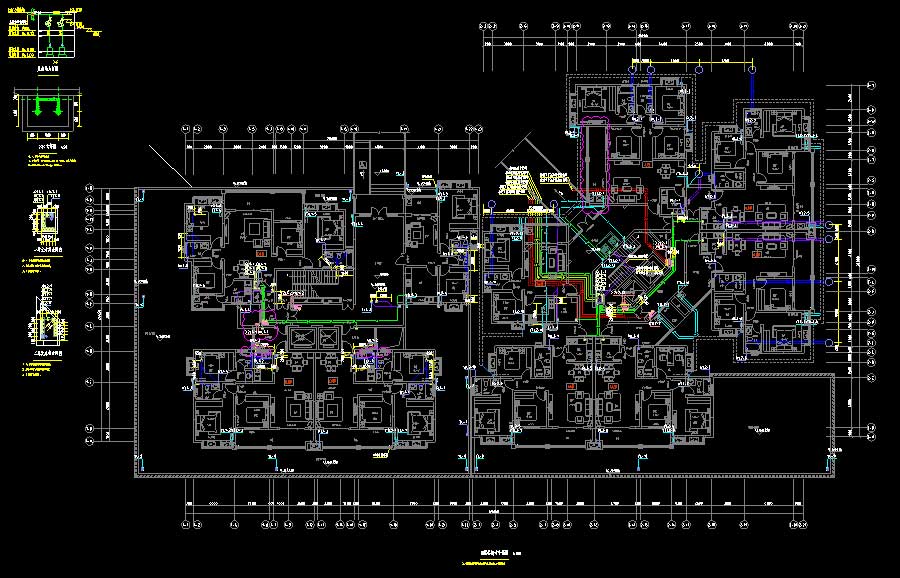

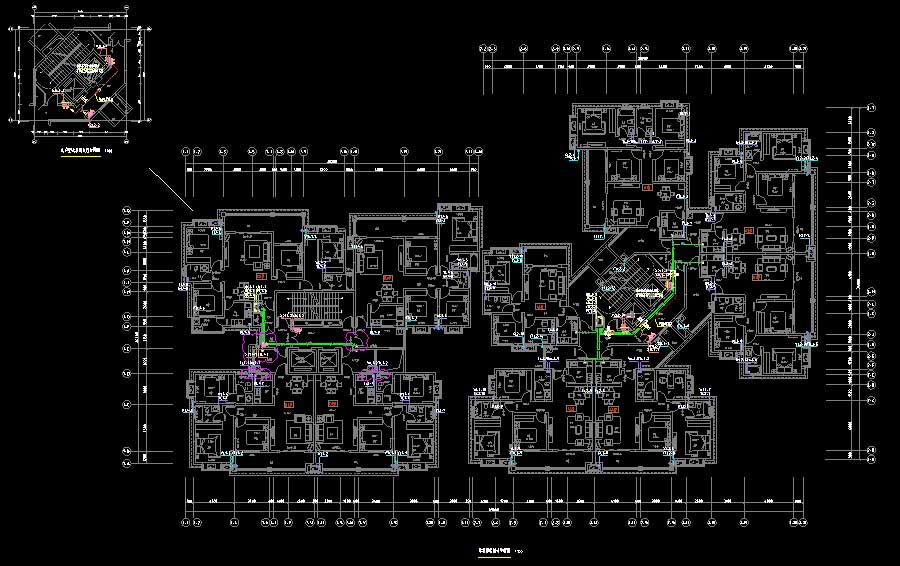

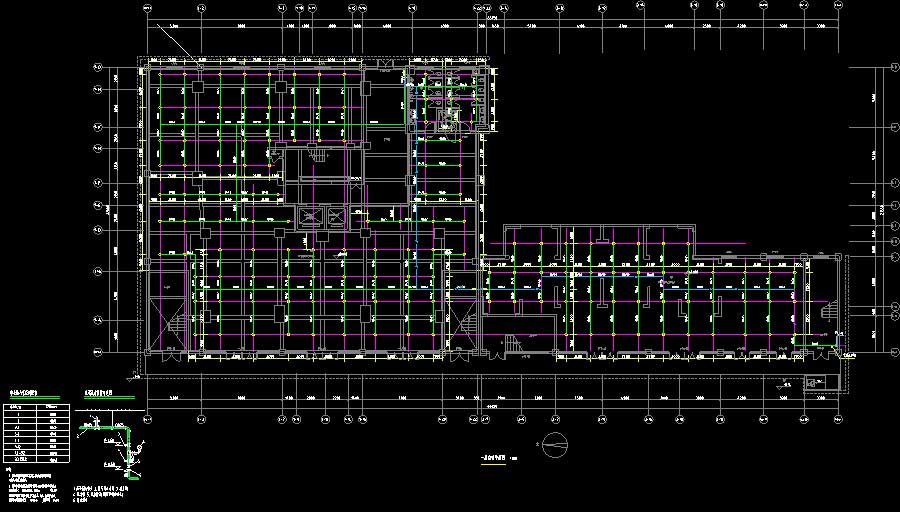

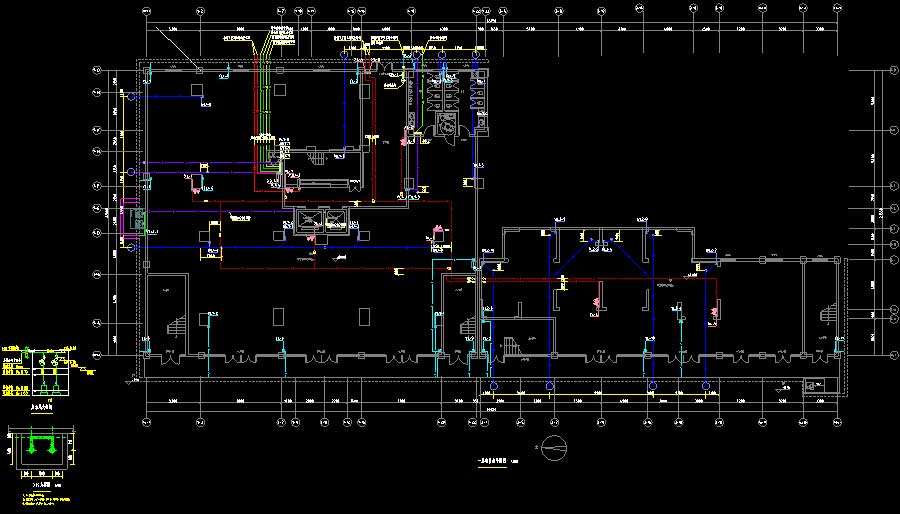

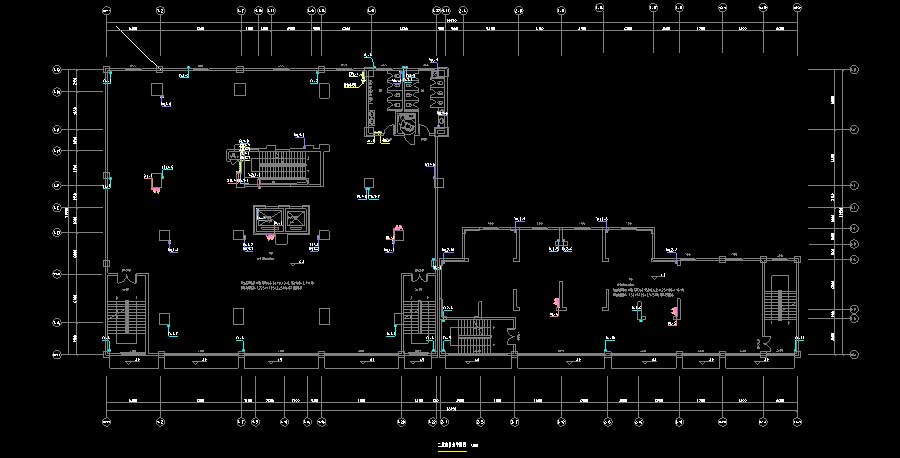

说明:该项目为某高层住宅楼给排水施工图,抗震设防烈度为6度,建筑高度为94.75米,地上层数30层。设计范围:本工程红线范围内的室内给水系统、污废水排水系统、雨水及冷凝水排水系统、消火栓系统、自动喷水灭火系统、气体灭火系统及建筑灭火器配置。图纸内容含:给排水说明,给排水平面图,自喷平面图,污废水系统展开图,给水、消防系统展开图,污废水系统展开图,标准层给排水大样图,公共卫生间给排水大样图。
消防设计:室外消火栓系统,室内消火栓系统,喷淋系统生活供水设计:排水设计 :污水系统,废水系统,雨水系统生产供水设计:排水技术:重力排水供水方式 :供水体制:室外消火栓水量:25L/S室外消火栓水量:40L/S建筑面积:建筑高度:94.75m地上层数:30层地下层数:高度类别:高层图纸深度:施工项目地址:四川省设计时间:2018
