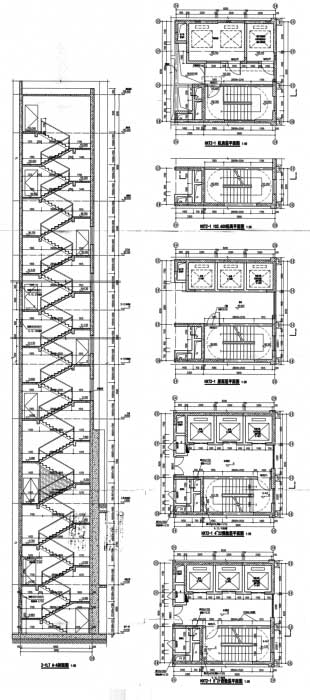

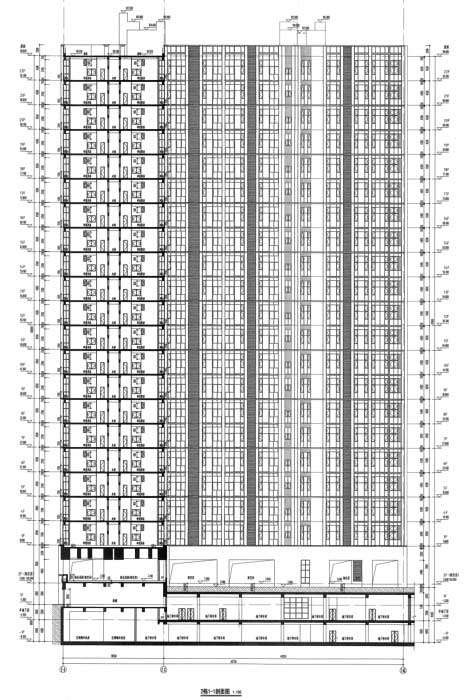

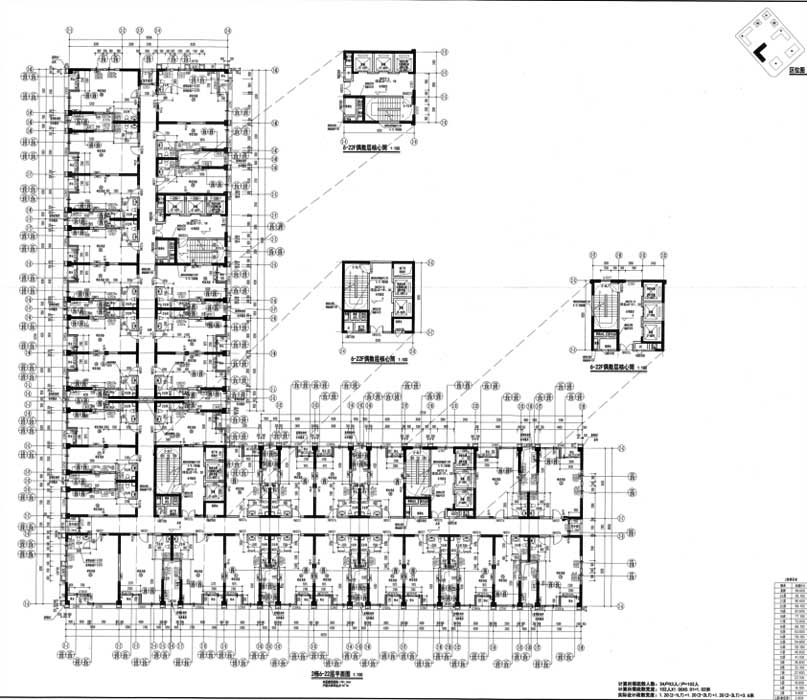

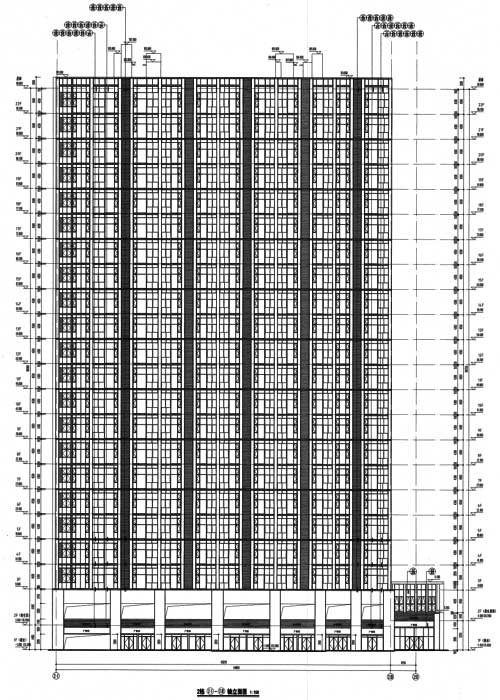

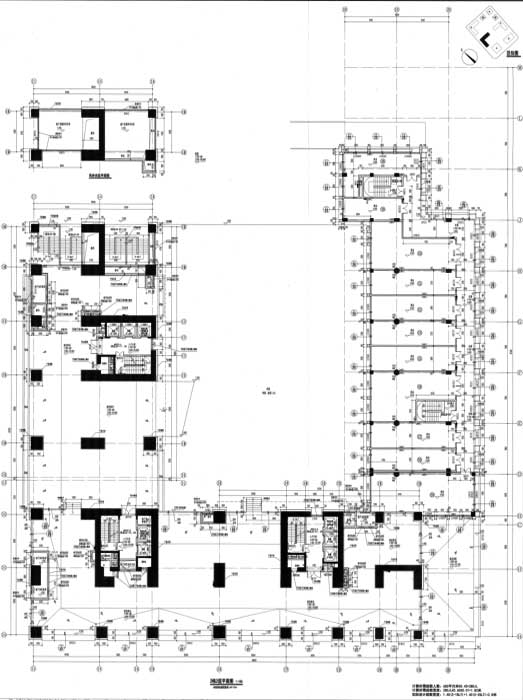

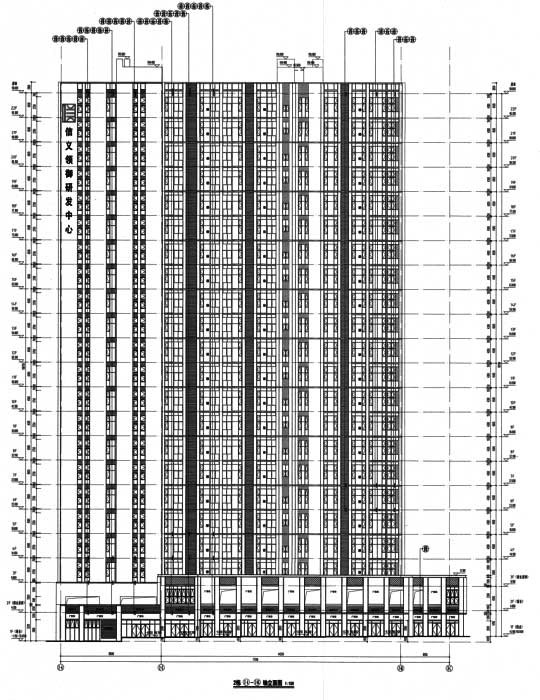

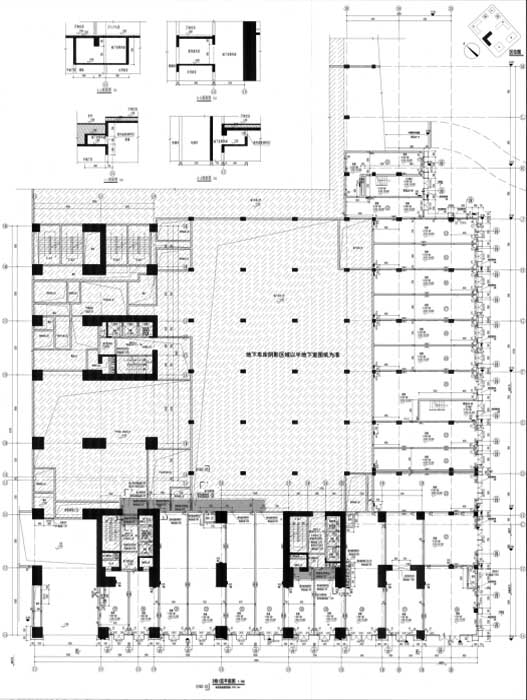

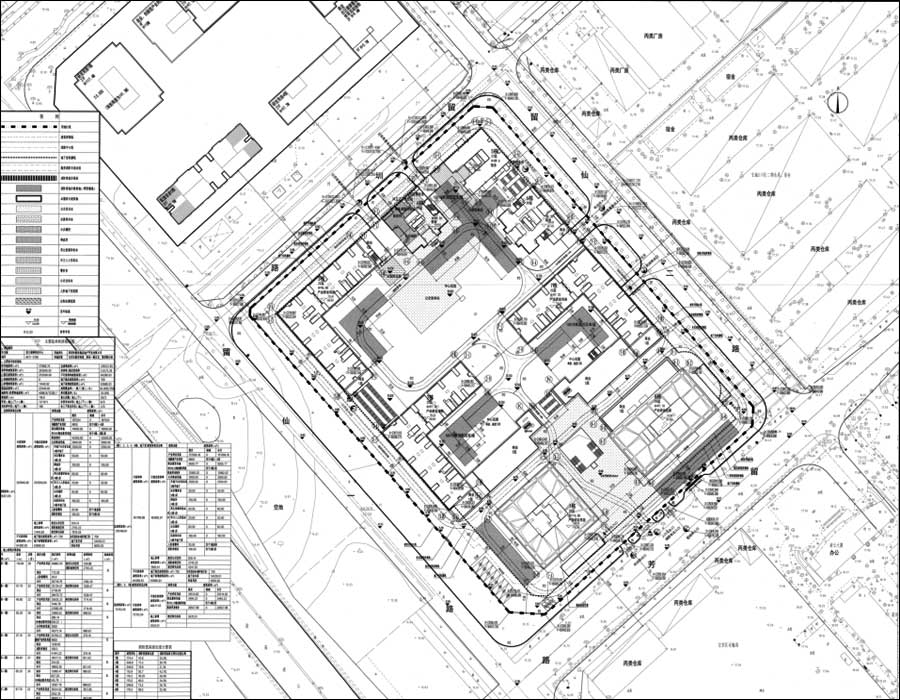

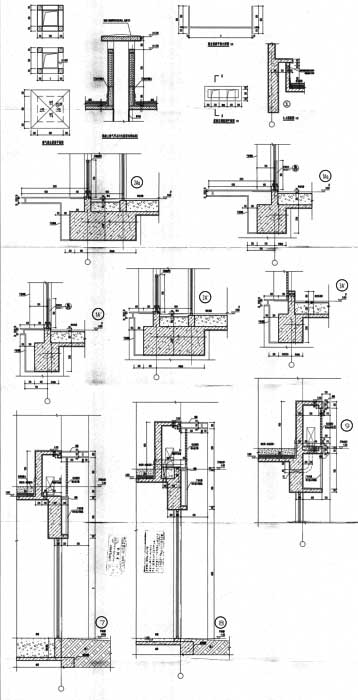

说明:该项目为某地块多栋高层产业研发楼及宿舍全专业施工图(含计算书、土壤氡浓度报告、环评报告书及批复、日照分析图、室外风环境模拟分析),项目主要由8座塔楼及裙房、地下室组成,1栋、2栋、3栋、7栋、8栋为研发用房,4~6栋为宿舍。抗震设防烈度为7度,主要结构形式为钢筋混凝土框剪结构。其中,2栋、3栋、7栋地上层数均为22层,建筑高度为96.8~97.7米;8栋建筑高度为97.1米,地上层数24层;5栋建筑高度为89.6米,地上层数27层;1栋、4栋、6栋地上层数均为29层,建筑高度为85.2~116.8米,项目总建筑面积为328321.85平方米。图纸内容含:建筑说明,节能设计说明,平面图,立面图,剖面图,节点大样图,核心筒大样图,门窗大样图,楼梯大样图;给排水说明, 室外给排水总平面图,给排水平面图,自动喷水平面图,给水、消火栓及自喷系统原理图,排水系统原理图,卫生间给排水大样图;结构说明,墙柱平面布置图,墙柱详图,梁板平面布置图,梁配筋图,楼梯详图,底板配筋图,承台大样图,节点大样图,地下室坡道详图;电气说明,竖向配电系统图,配电箱系统图,配电平面图,照明平面图,防雷平面图,接地平面图;暖通说明,通风及防排烟平面图,防排烟系统图;景观设计说明,种植施工图,苗木表等等。专业包括建筑、结构、给排水、电气、采暖通风、景观。

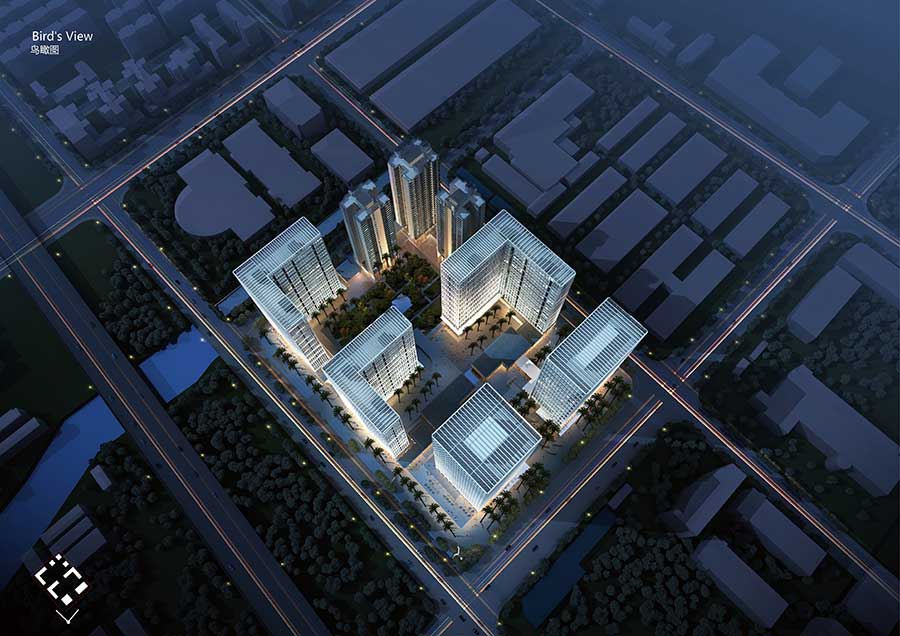

建筑面积:328321.85㎡地上层数:29,22,22,29,27,29,22,24层建筑高度:116.8,97.7,96.8,85.2,89.6,85.2,97.7,97.1m地下层数:2层高度类别:超高层图纸深度:施工项目地址:广东省设计时间:2016建筑风格:现代效果图:有
