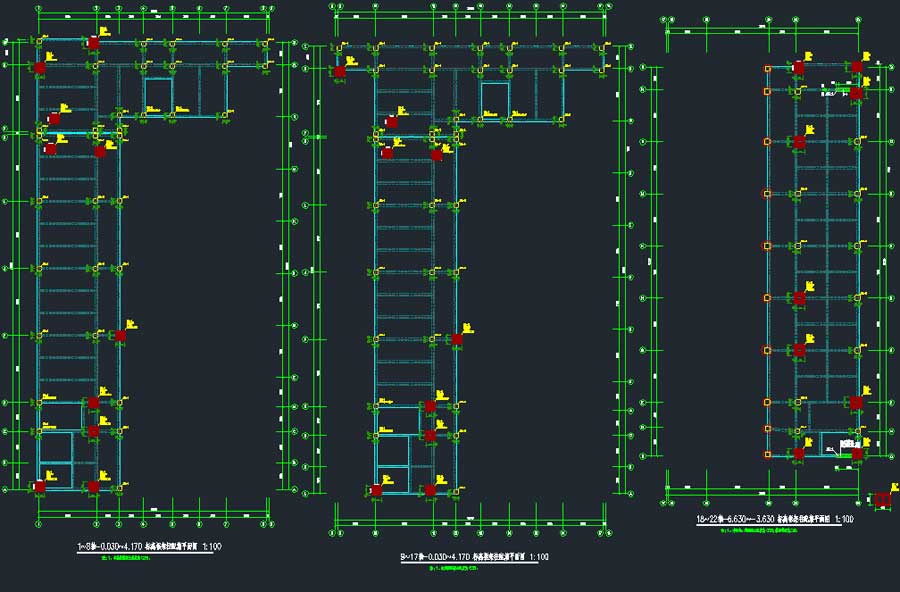

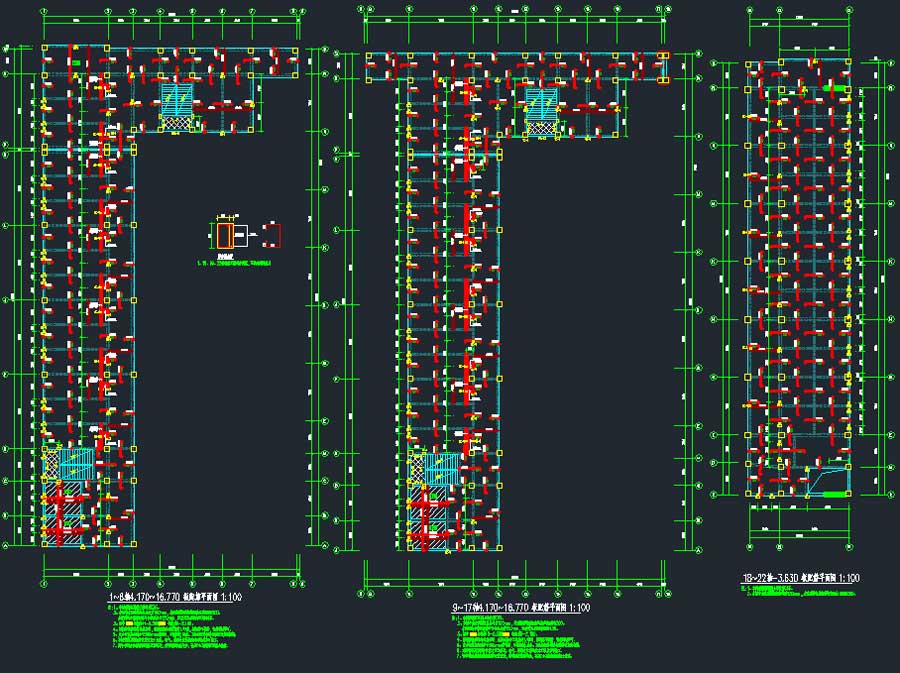

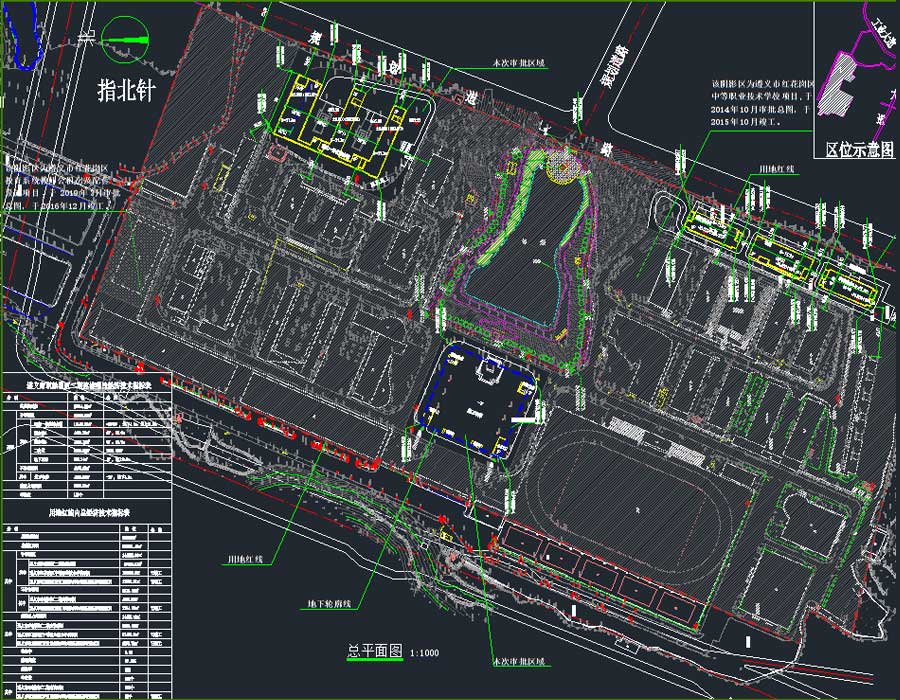

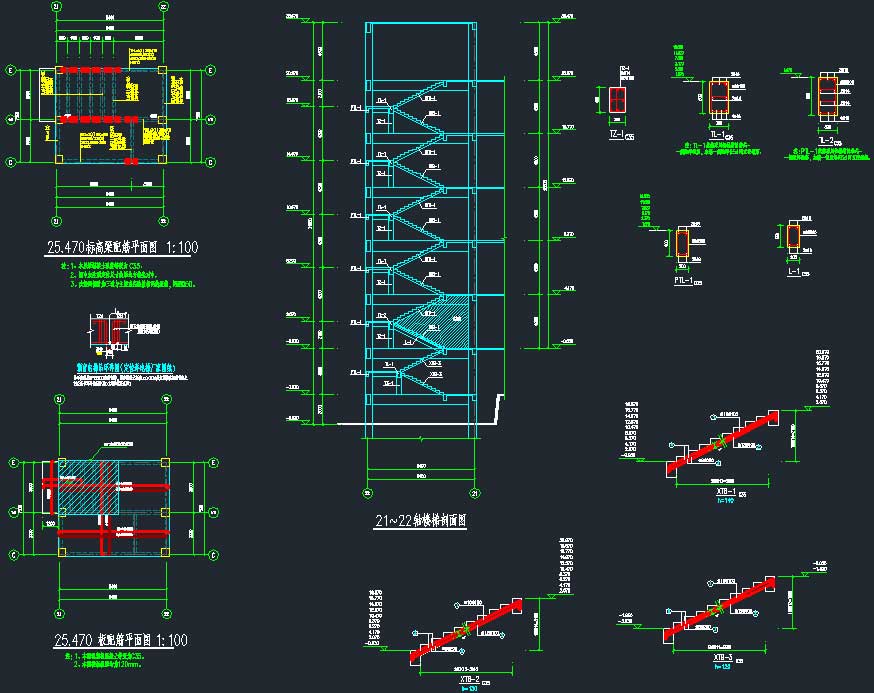

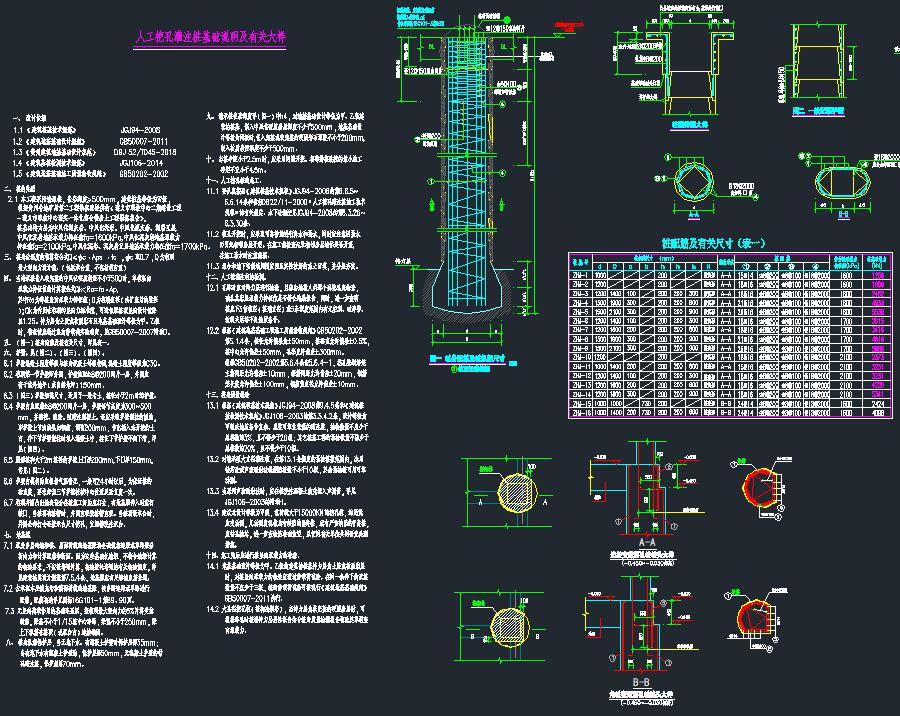

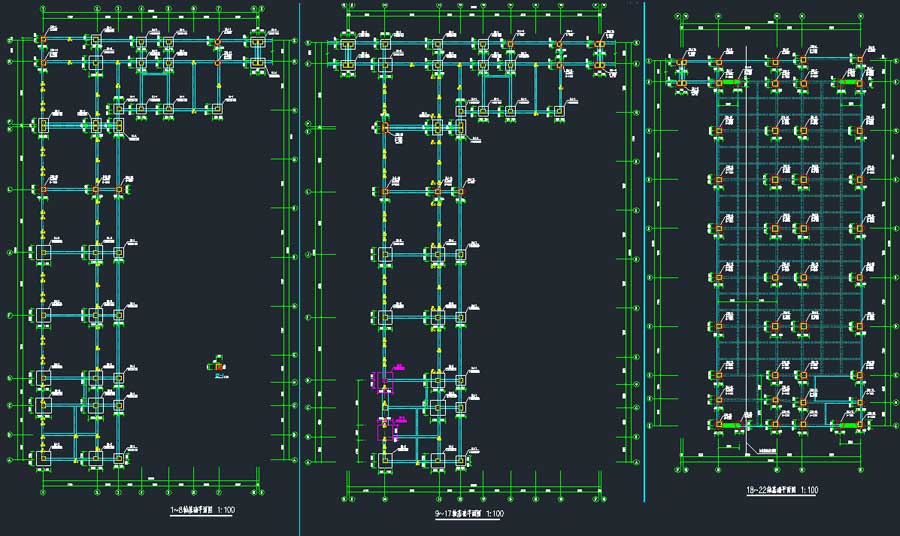

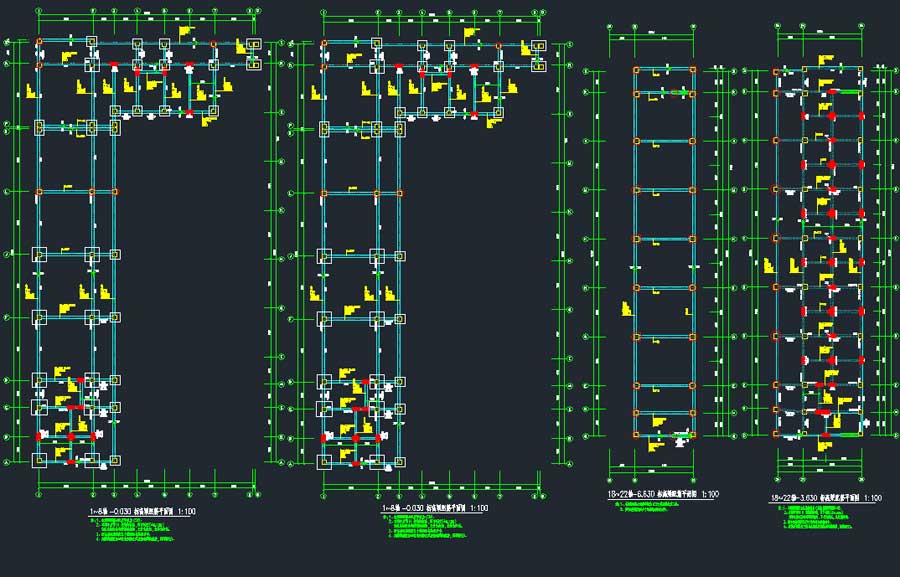

说明:某职教中心二期项目—理实一体化综合楼、食堂和宿舍框架结构施工图,其中,理实一体化综合楼为地上5层,长度92.4米,宽度60.3米,高度21.3米,基础类型为桩基础,结构类型为框架结构。食堂为地上3层,长度50.4米,宽度18米,高度14.7米,基础类型为独立基础和桩基础,结构类型为框架结构。宿舍A和B为地上6层,长度46.2米,宽度15.8米,高度21.45米,基础类型为独立基础和桩基础,结构类型为框架结构。图纸内容含总平面图、结构设计总说明、基础平面图及大样图、人工挖孔灌注桩基础说明及有关大样、框架柱配筋平面图、梁配筋平面图、板配筋平面图、楼梯剖面图等。
结构类型:框架基础类型:抗震烈度:6度抗震风压:0.3kN/㎡雪压:0.15kN/㎡建筑面积:建筑高度:21.3,14.7,21.45m地上层数:5,3,6层地下层数:高度类别:多层图纸深度:施工项目地址:贵州省设计时间:2019
