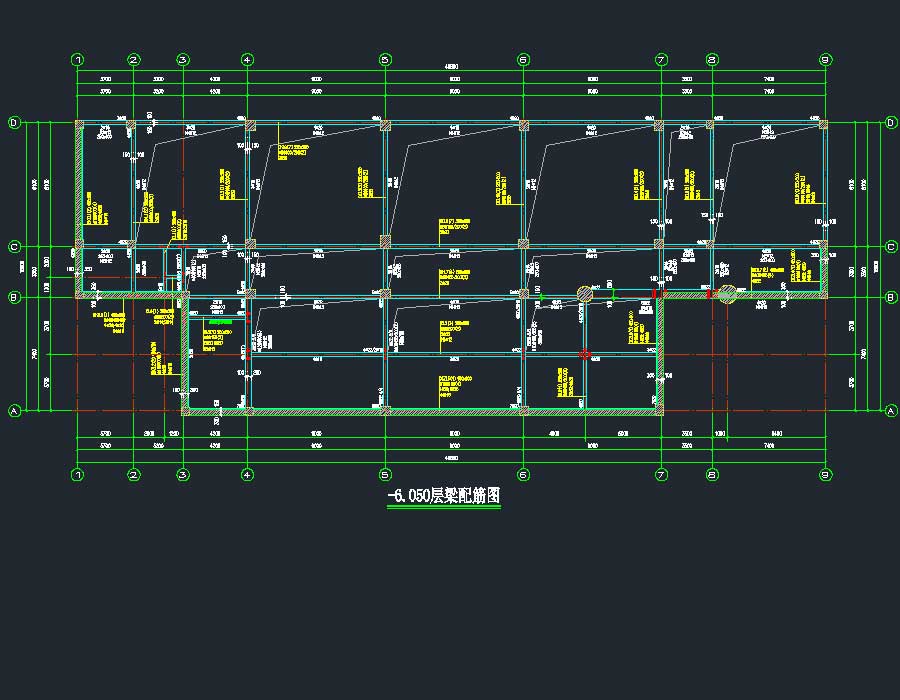

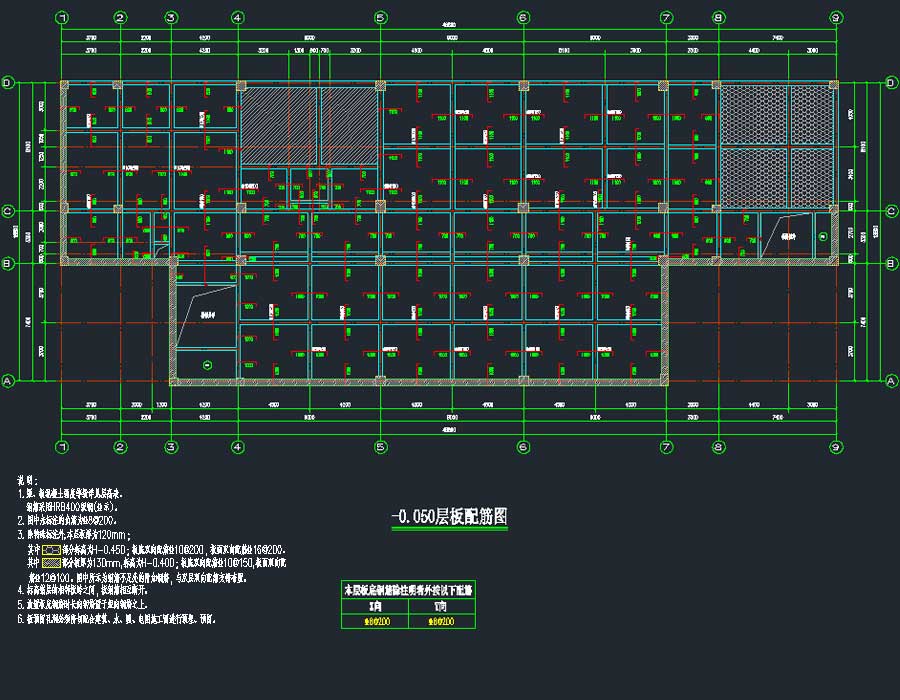

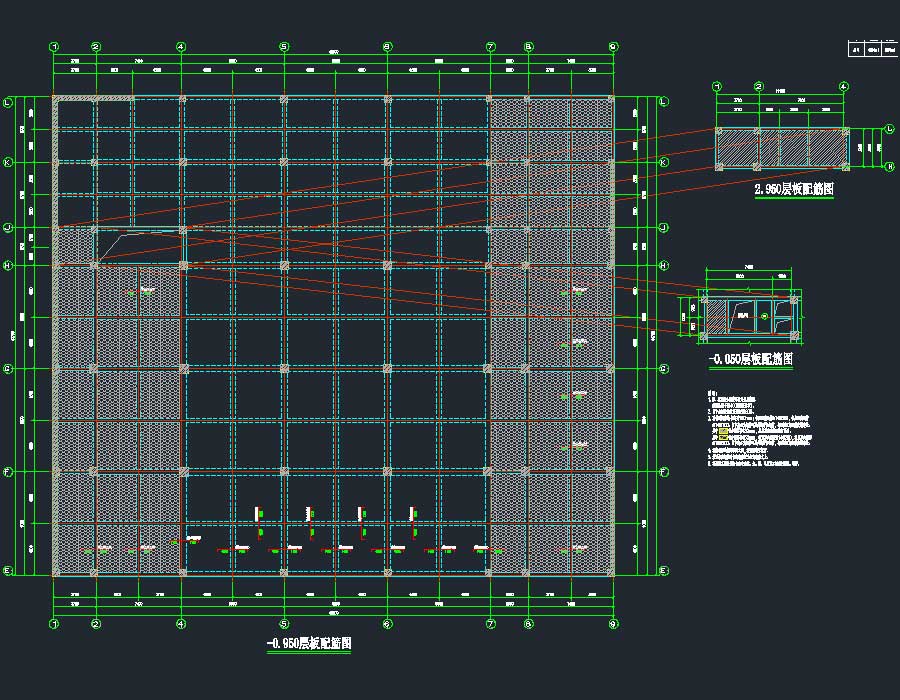

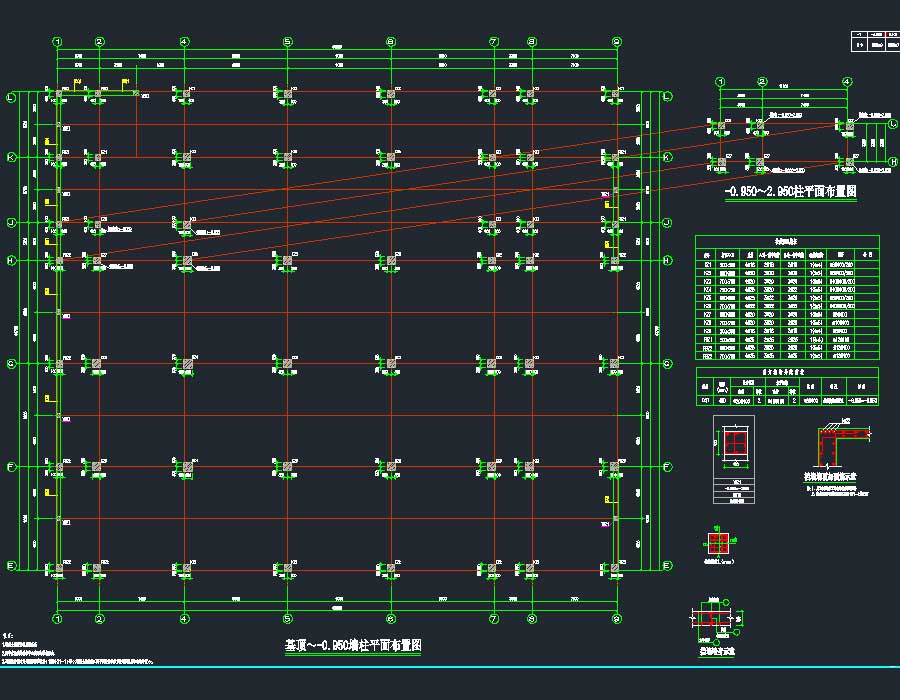

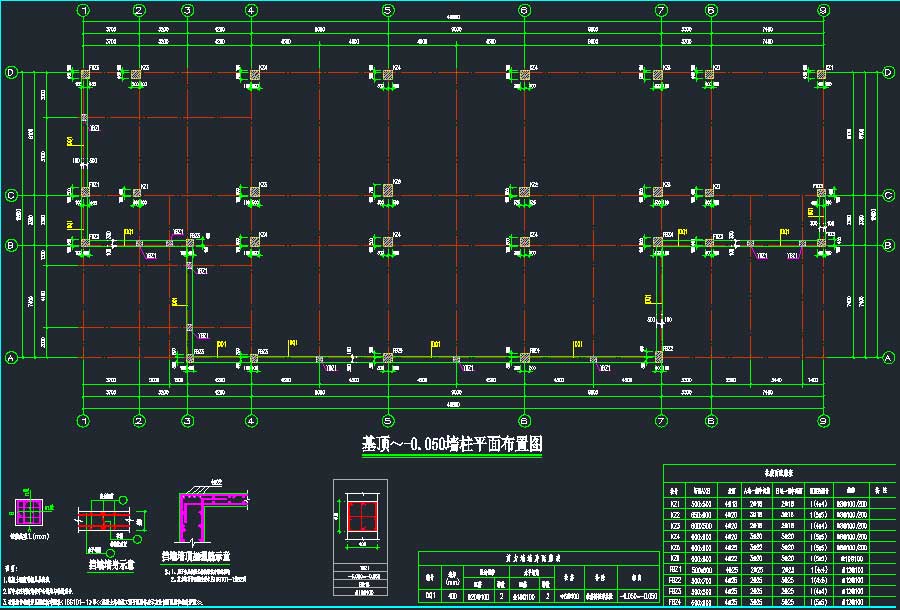

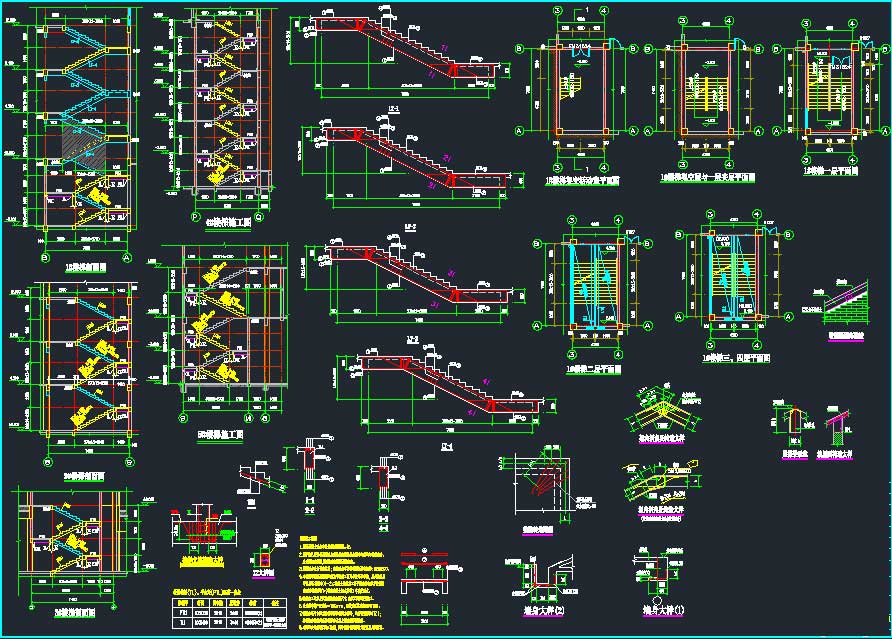

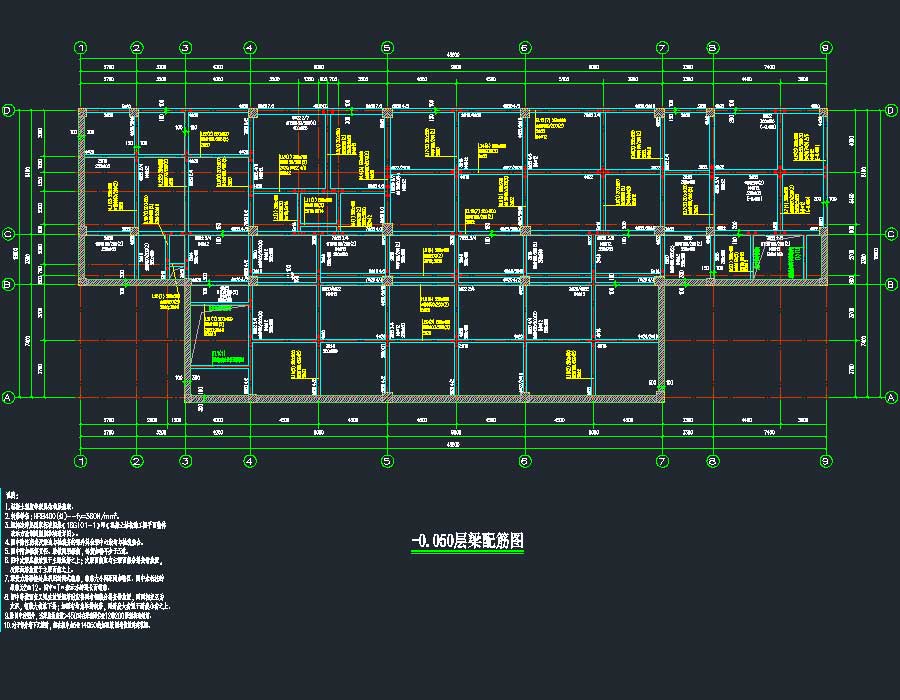

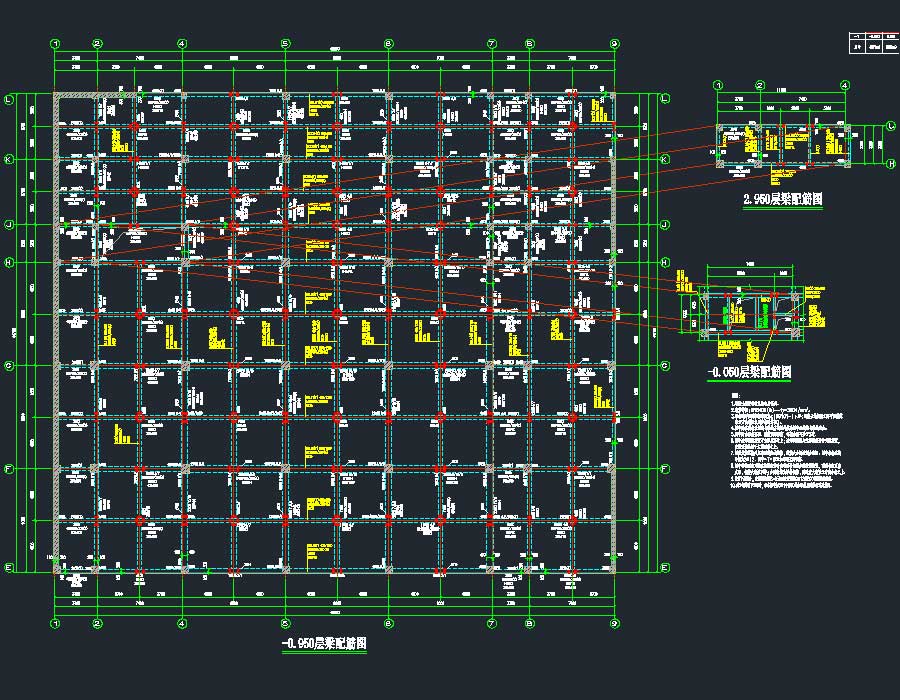

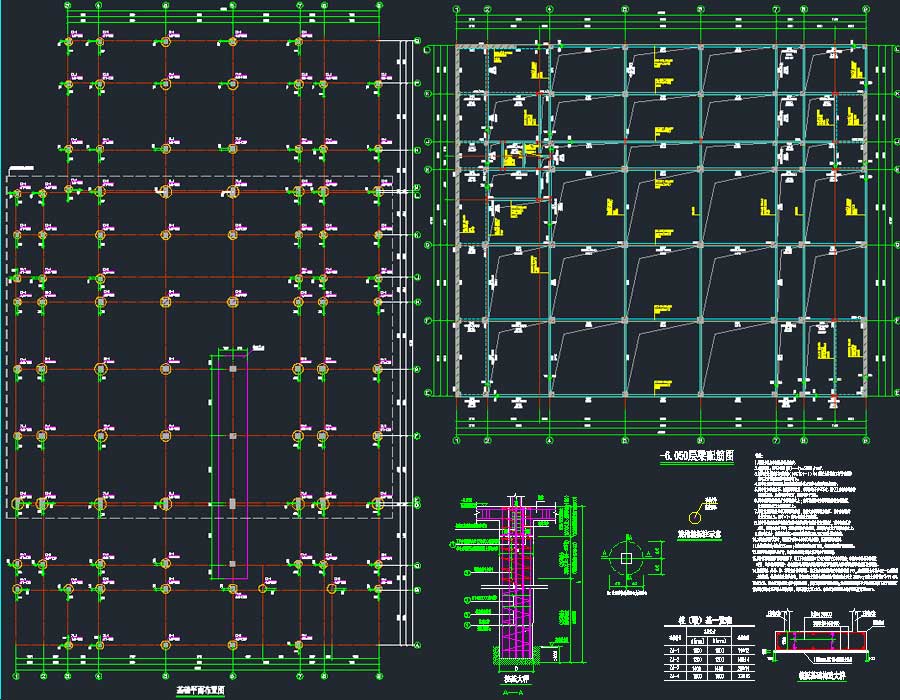

说明:某十七小学新建教学楼及食堂框架结构施工图,其中,教学楼为地上4层,地下1层,地上高度为21.9米,地下高度为5.1米。食堂为地上3层,地下1层,总高度为15米。基础均采用柱基,筏板基础,抗震设防烈度为6度,结构采用钢筋混凝土框架结构。图纸内容含结构设计总说明、基础施工图、地梁层施工图、墙柱平面布置图、梁,板配筋图、楼梯及大样施工图等。
结构类型:框架基础类型:筏基,桩基抗震烈度:6度抗震风压:0.30kN/㎡雪压:0.20kN/㎡建筑面积:建筑高度:21.9,15m地上层数:4,3层地下层数:1层高度类别:多层图纸深度:施工项目地址:贵州省设计时间:2019
