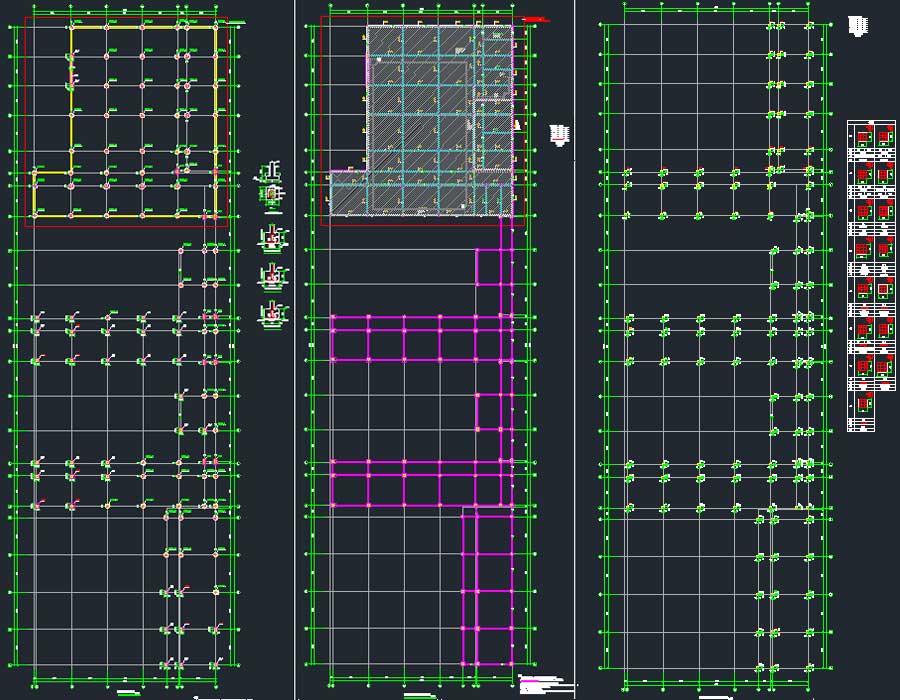

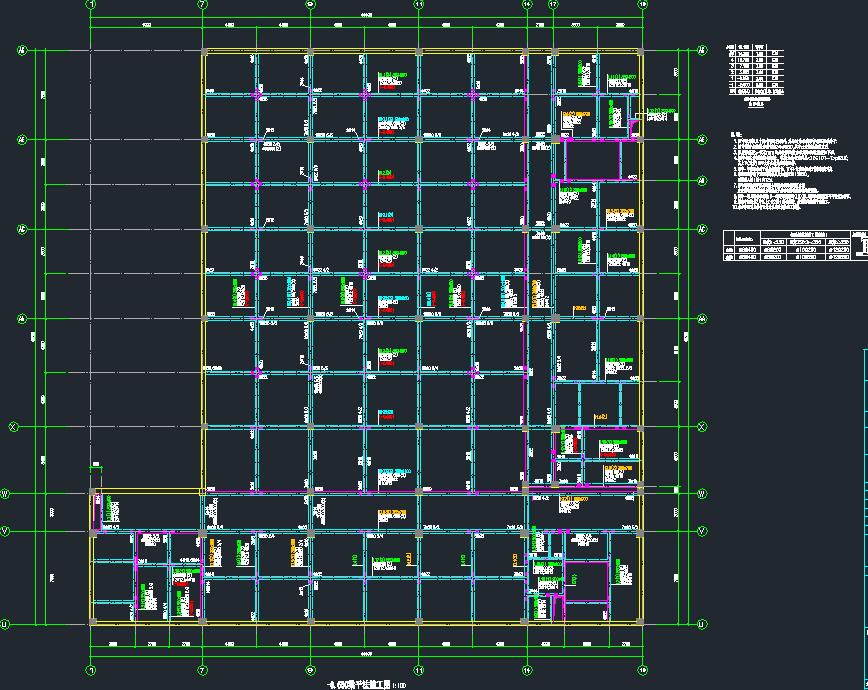

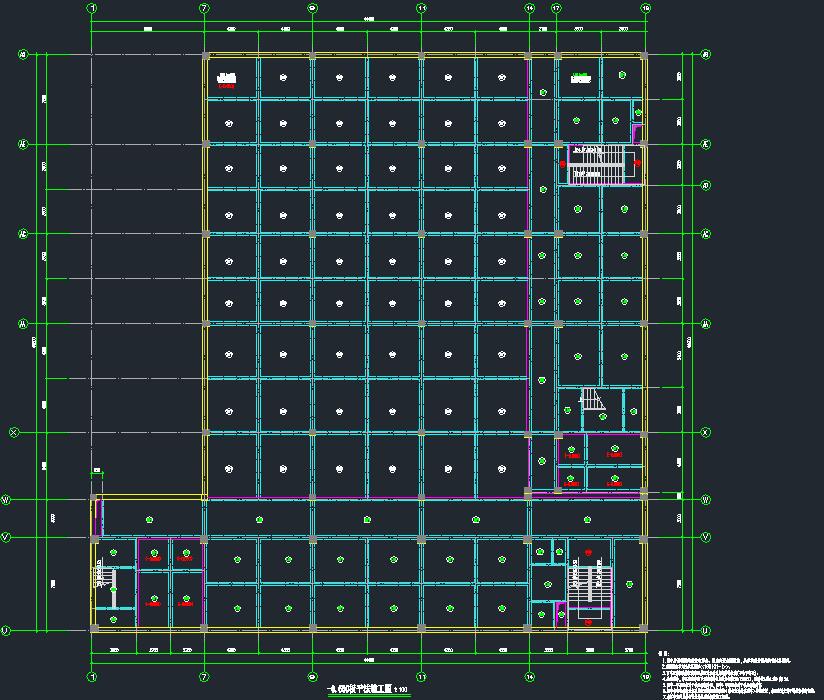

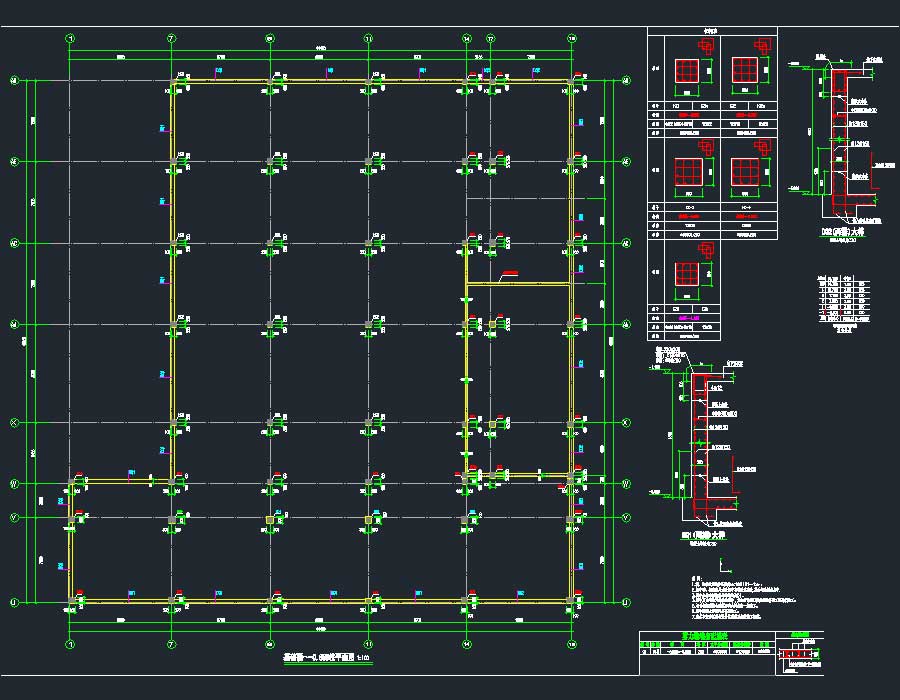

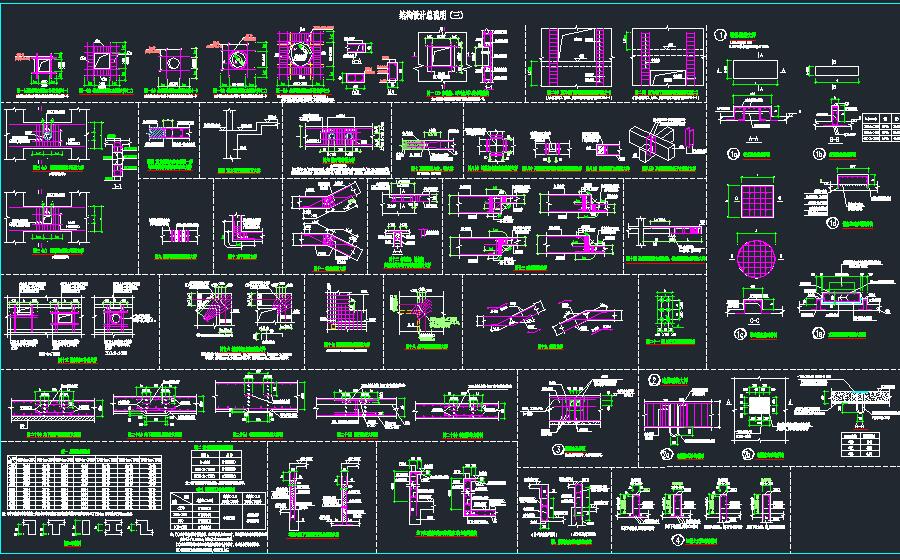

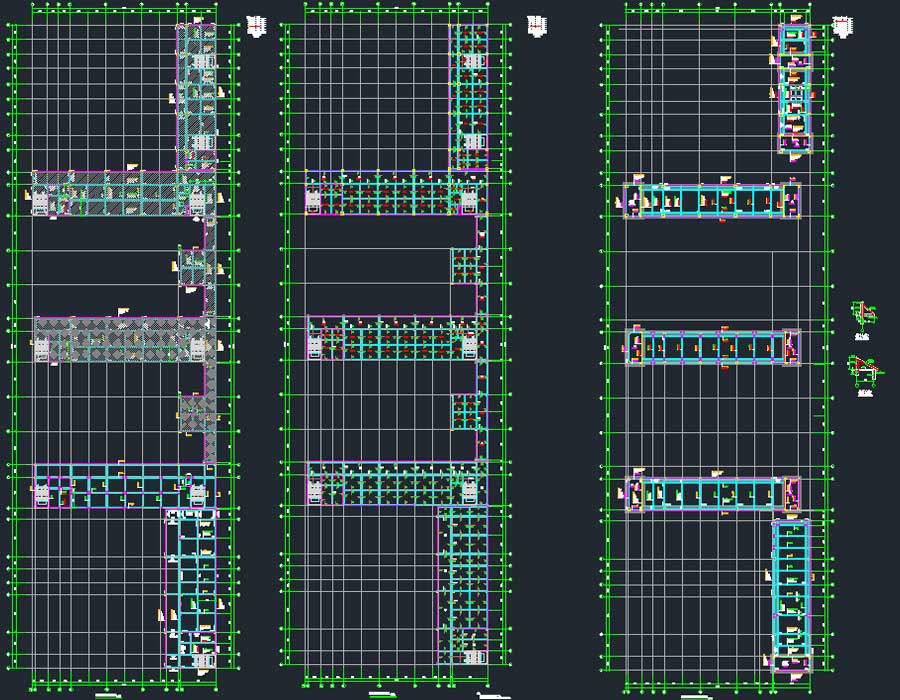

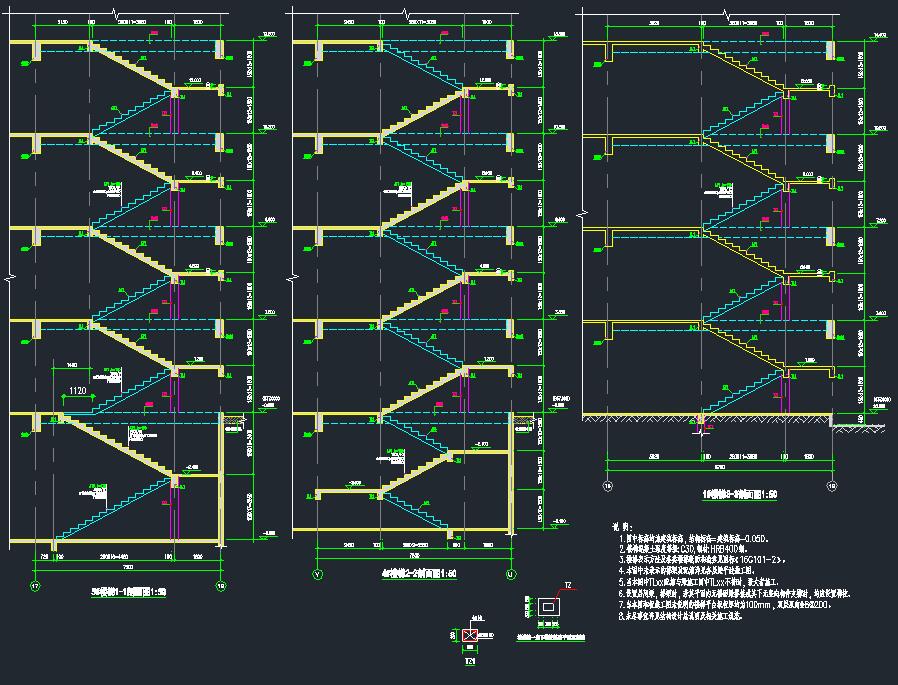

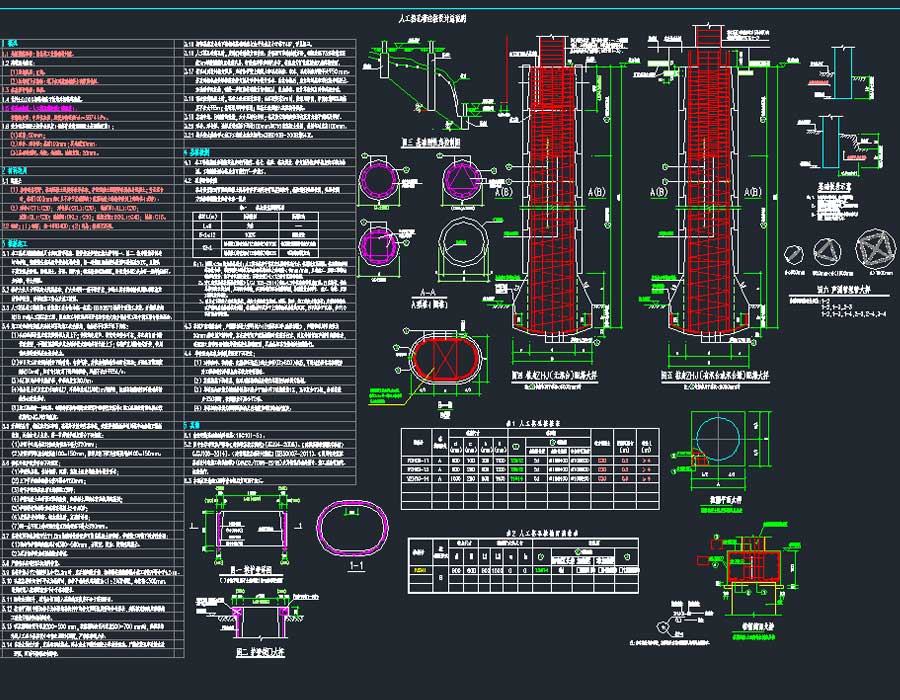

说明:某教学楼异地新建工程,房屋高度14.4米,地上4层,局部地下1层,基础采用端承桩基和柱下独立柱基,结构体系为框架结构。图纸内容含结构设计总说明、人工挖孔灌注桩设计说明、基础平面布置图、梁,板平法施工图、柱平面图、屋面柱平法施工图、楼梯大样图等。
结构类型:框架基础类型:独立,桩基抗震烈度:6度抗震风压:0.30kN/㎡雪压:0.20kN/㎡建筑面积:建筑高度:14.4m地上层数:4层地下层数:1层高度类别:多层图纸深度:施工项目地址:贵州省设计时间:2019
